ED-HMI3010 系列选型指南

Model No.	LCD尺寸	分辨率	长宽比	颜色数目	亮度(cd/m2)	视角(H/V)	多点触控（触点数量）	尺寸(mm)	重量(g)
HMI3010-070C	7"	1024 x 600	16:9	16.7M	400	170°/170°	5	188 x 123 x 39	约 800g
HMI3010-101C	10.1"	1280 x 800	16:10	16.7M	250	160°/160°	5	258 x 172 x 38	约 900g
HMI3010-116C	11.6"	1920 x 1080	16:9	16.7M	450	170°/170°	5	303.4 x 191.4 x 46.5	约 2000g
HMI3010-133C	13.3"	1920 x 1080	16:9	16.7M	450	160°/160°	5	340.4 x 211.4 x 46.5	约 2200g
HMI3010-156C	15.6"	1920 x 1080	16:9	16.7M	450	178°/178°	5	388.4 x 238.4 x 46.5	约 2400g
HMI3010-185C	18.5"	1920 x 1080	16:9	16.7M	290	160°/160°	5	457.3 x 278.3 x 46.5	约 3300g
HMI3010-215C	21.5"	1920 x 1080	16:9	16.7M	450	178°/178°	5	531.3 x 317.8 x 46.5	约 4800g

ED-HMI3010是由上海晶珩推出的一款工业平板电脑，它基于Broadcom BCM2712四核Arm Cortex-A76 64位2.4GHz CPU，提供强劲的计算性能。这款设备设计用于满足工业应用的严苛要求，配备了4GB或8GB的LPDDR4X-4267 SDRAM内存，以及可选的32GB或64GB SD卡存储，确保了足够的数据处理能力和存储空间。

ED-HMI3010受到多家知名海外媒体的详尽测试和报道！点击链接了解更多：Tom's HARDWARE CNX SOFTWARE Hackster.io Jeff Geerling

在工业4.0的浪潮下，视觉交互成为设备智能化升级的关键。从精密机械的实时操控，到智慧工厂的数据监控大屏，显示设备正承载着愈发复杂的任务需求。今天，ED-HMI系列携全场景触控解决方案惊艳登场，以尺寸多样、性能卓越的工业级触控屏，重新定义工业显示的边界，开启人机交互的全新篇章！

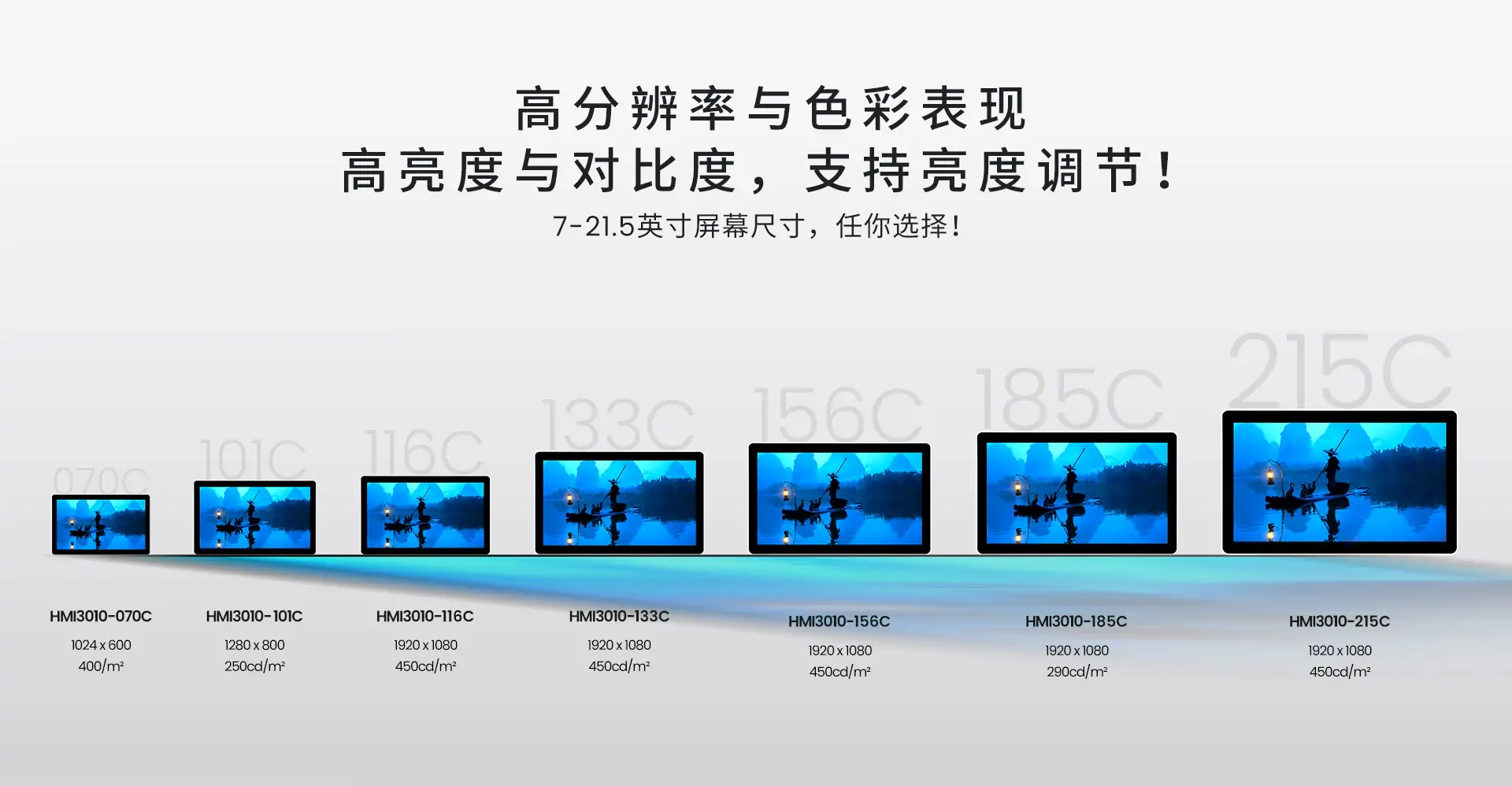

提供从 7 寸到 21.5 寸等多种尺寸规格，能满足不同工业设备和应用场景对显示屏大小的要求，无论是小型控制面板还是大型监控中心，都能找到适配的产品，提供更精准的显示解决方案。

清晰视觉，流畅操作

最大21.5英寸，支持Full-HD高分辨率，1600万色显示，画面真实，炫彩夺目；搭载电容（PCAP）触摸屏，最高可达到 10 点触控，可实现流畅多指操作，显著提升交互体验。

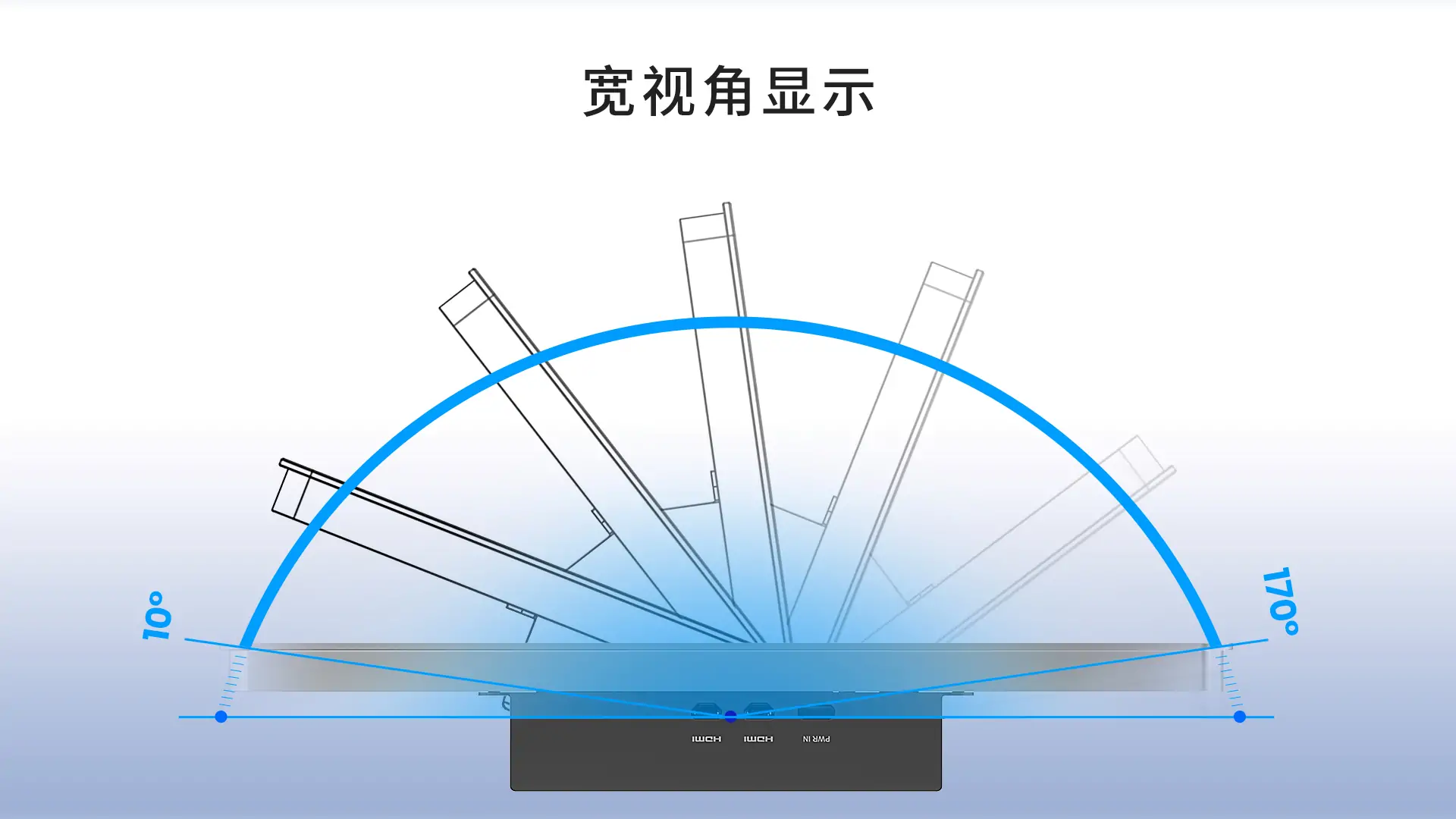

宽视角显示

从多个角度清晰显示图像，减少颜色失真，适合不同工业场景的观看需求。

内置计算核心，算力交互一体化

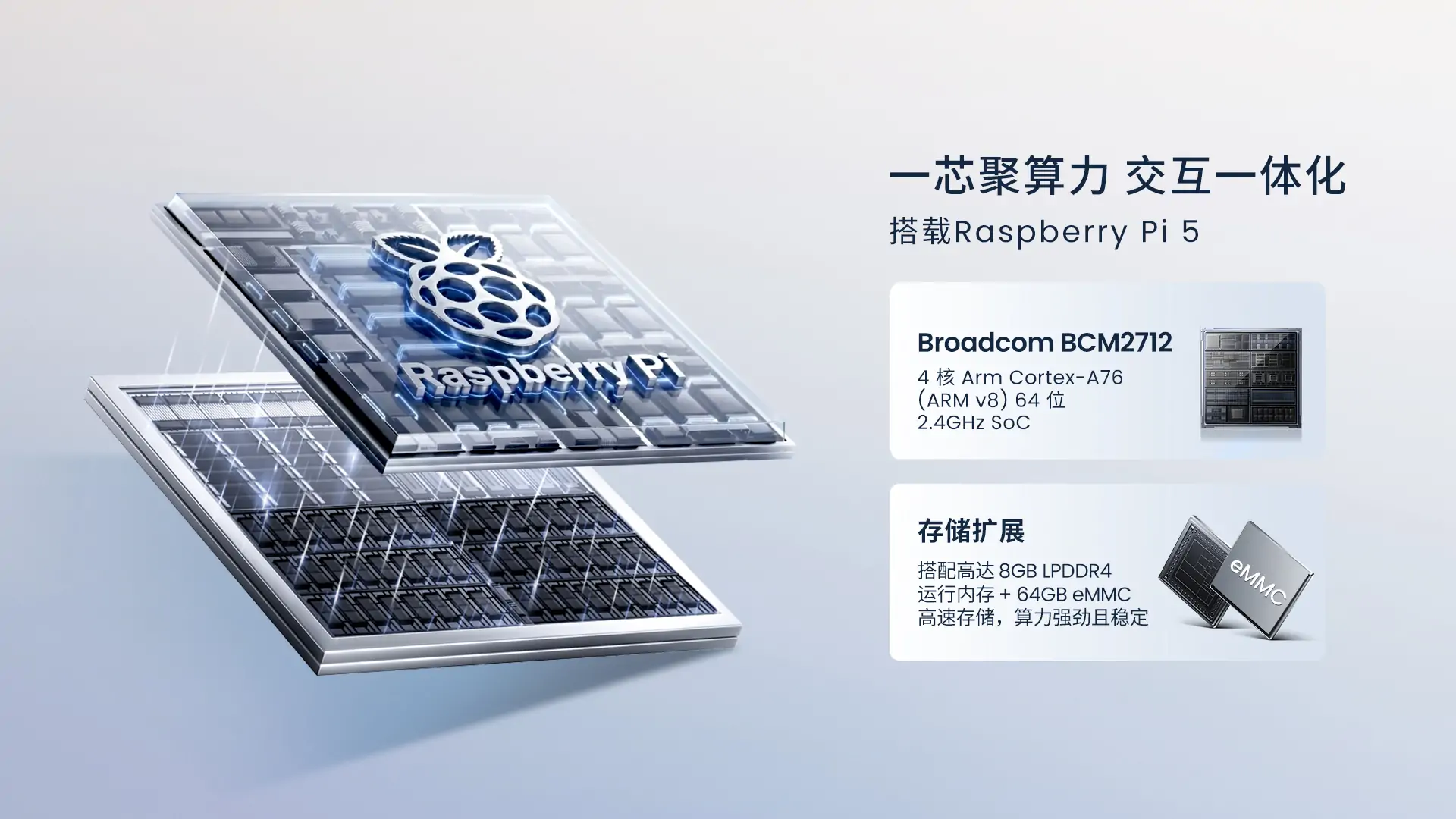

HMI3010 搭载Raspberry Pi 5————Broadcom BCM2712 4 核 Arm Cortex-A76 (ARM v8) 64 位 2.4GHz SoC，搭配高达 8GB LPDDR4 运行内存 + 64GB eMMC 高速存储，算力强劲且稳定。

卓越的连接性

接口多样，连接多元

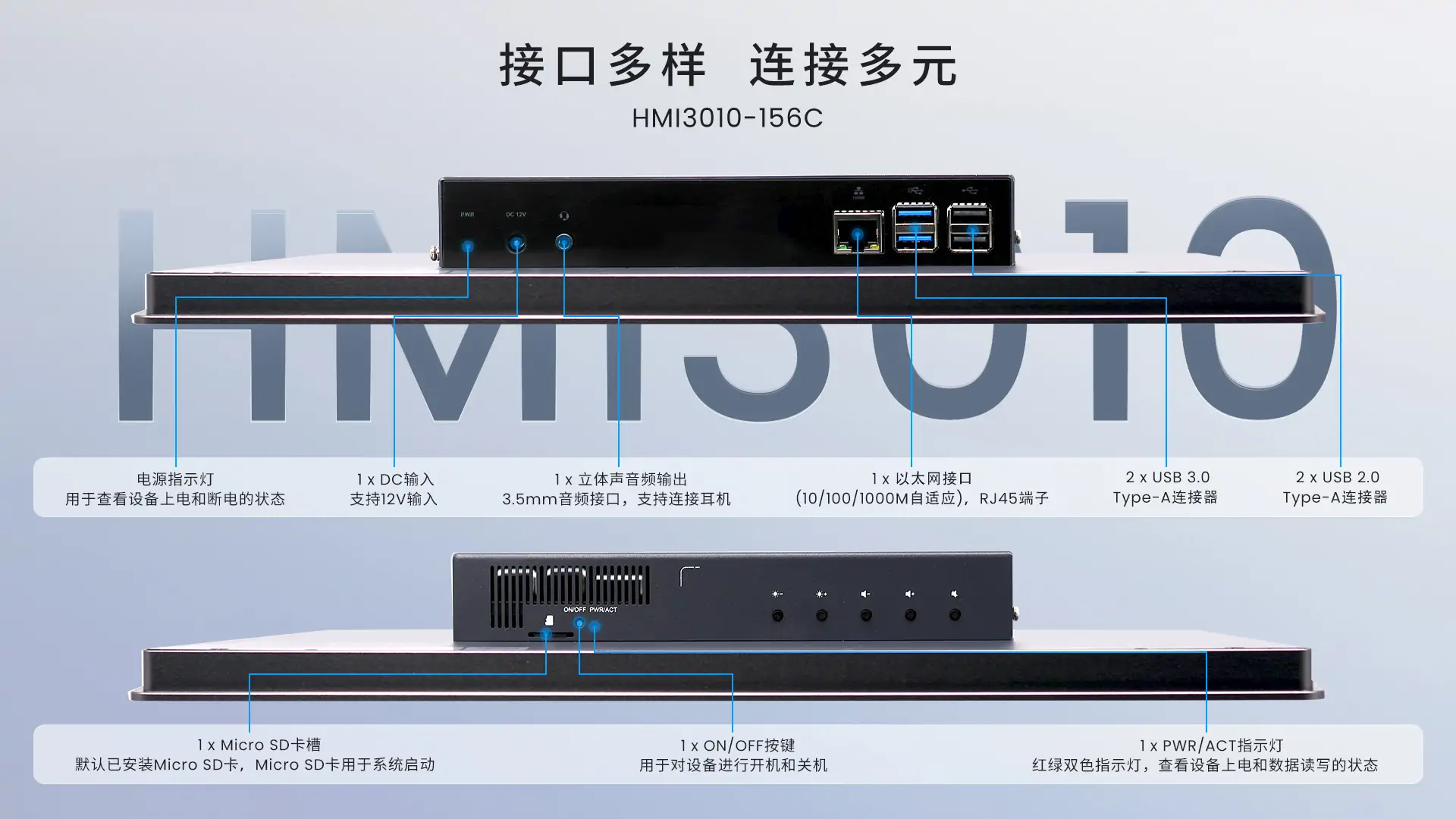

配备 HDMI 接口用于高清音视频传输，Type-C 接口保障稳定供电与数据交互，同时支持 USB 扩展连接，无需安装额外驱动，即插即用，大幅简化设备调试与部署流程。灵活的接口设计，适配工业场景中不同设备的连接需求，让集成更便捷。

灵活适应的环境与安装特性

宽温宽湿适应，恶劣环境稳定运行

- 20°C ~ 50°C 宽温工作范围，存储温度可达 - 20°C ~ 60°C ，能在较为恶劣的温度条件下稳定运行，满足工业现场不同季节、不同地域的环境需求。工作环境湿度适应范围为 5% ~ 95%（非冷凝），可应对潮湿的工业环境。同时，产品采用铝合金边框及钣金外壳具备一定的坚固耐用性，可抵御工业环境中的碰撞、振动等机械应力，并有助于散热，提升产品可靠性。

灵活安装方式

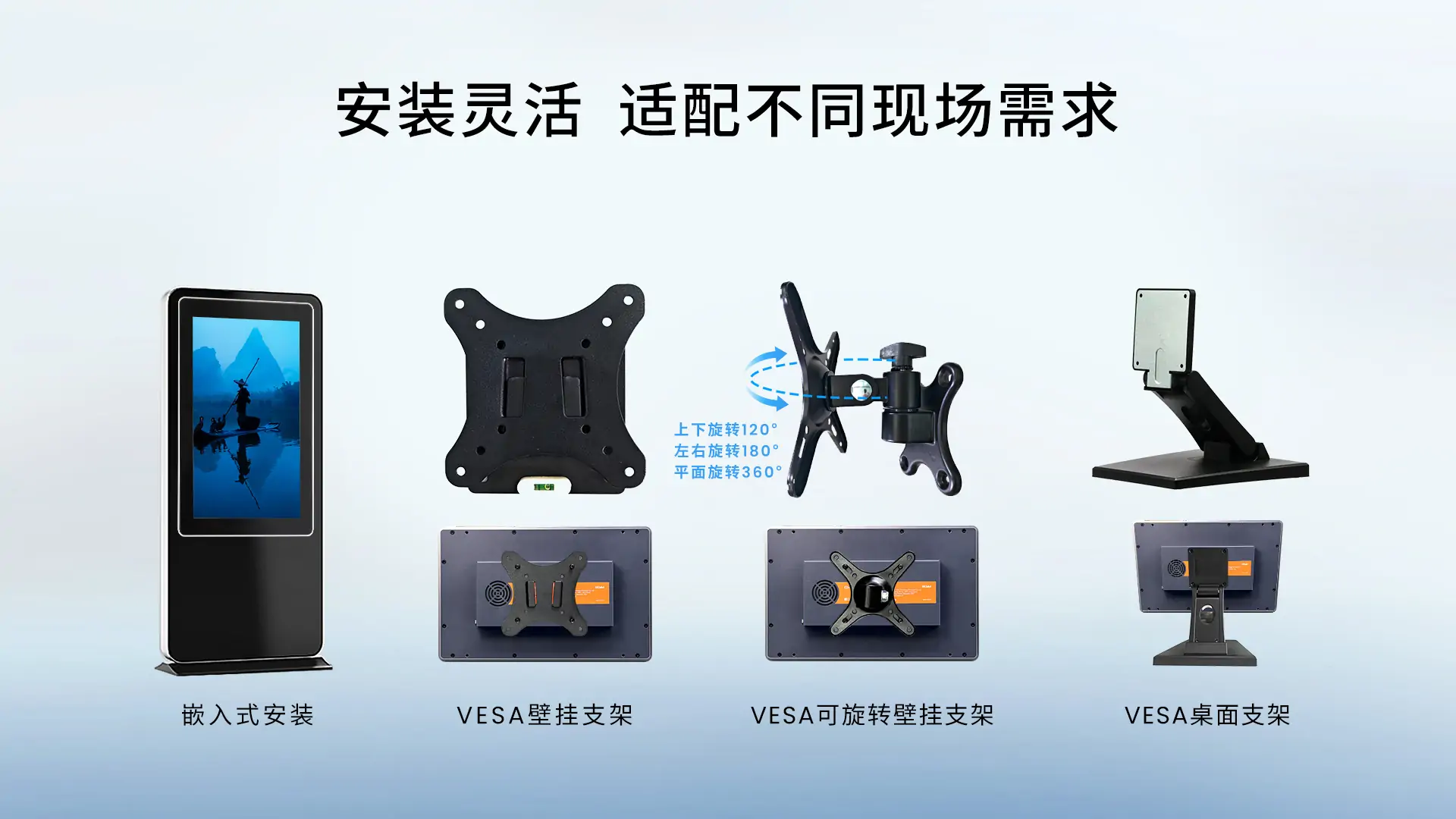

产品支持嵌入式前安装，除7寸产品外均兼容 VESA 标准支架安装，能够适应不同的工业设备结构和空间布局，无论是需要将显示屏集成到控制面板、机箱内部还是采用壁挂、支架等外置安装方式都能轻松实现。

全行业场景落地

HMI3010系列凭借软硬整合，强势控制面板及弹性扩展功能广泛适用于包装物流、视频饮料、机械制造，半导体等 OEM 用户及水处理、储能、光伏等项目集成项目

HS CODE

HS CODE	COO
8471504001	CN

支持预装WEBICC SCADA

功能分类		ED-HMI 系列功能选择指南
功能分类		HMI2002	HMI2020	HMI2120	HMI2220	HMI2320	HMI2630	HMI3010	HMI3020	HMI3120	HMI3630
中央处理器	CM4	-	✔	✔	✔	✔	✔	-	-	-	-
	CM5	-	-	-	-	-	-	-	-	✔	✔
	Pi 4	✔	-	-	-	-	-	-	-	-	-
	Pi 5	-	-	-	-	-	-	✔	✔	-	-
内存	1/2/4/8GB LPDDR4	✔	✔	✔	✔	✔	✔	-	-	-	-
内存	2/4/8/16GB LPDDR4X	-	-	-	-	-	-	✔	✔	✔	✔
存储	8/16/32GB eMMC	-	✔	✔	✔	✔	✔	-	-	-	-
	16/32/64GB eMMC	-	-	-	-	-	-	-	-	✔	✔
	微型 SD 卡
	固态硬盘	-	-	✔	✔	-	✔	✔	✔	✔	✔
显示屏	7''	✔	✔	✔	✔	-	-	✔	✔	✔	-
	10.1''	✔	✔	✔	✔	-	✔	✔	✔	✔	✔
	11.6''	-	-	-	-	-	-	✔	-	✔	✔
	12.1''	-	-	-	-	✔	-	-	-	-	-
	13.3''	-	-	-	-	-	-	✔	-	✔	✔
	15''	-	-	-	-	✔	-	-	-	-	-
	15.6''	-	-	-	-	✔	-	✔	-	✔	✔
	17''	-	-	-	-	✔	-	-	-	-	-
	18.5”	-	-	-	-	-	-	✔	-	✔	✔
	21.5''	-	-	-	-	✔	-	✔	-	✔	✔
无线	Wi-Fi/BT
无线	4G	-	-	✔	✔	✔	✔	-	-	✔	✔
接口	1000M 以太网	x 1	x 1	x 1	x 3	≤ x 2	x 1	x 1	x 1	x 1	x 1
	100M 以太网	-	-	x 1	-	-	x 1	-	-	x 1	x 1
	USB 2.0	x 2	x 1	x 2	x 2	≤ x 5	x 2	x 2	x 2	x 2	x 2
	USB 3.0	x 2	x 2	-	x 1	x 2	-	x 2	x 2	-	-
	RS232	-	-	x 2	-	≤ x 7	≤ x 2	-	x 1	x 2	≤ x 2
	RS485	-	-	x 2	-	≤ x 2	≤ x 4	-	x 1	x 2	≤ x 4
	CAN	-	-	-	-	-	x 2	-	-	-	x 2
	DI/DO	-	-	-	-	-	x 8	-	-	-	x 8
	HDMI	x 2	x 1	x 1	x 1	x 1	x 1	x 2	x 2	x 1	x 1
	音频输入和输出	-	✔	✔	✔	✔	✔	-	✔	✔	✔
扩展	RTC	-	✔	✔	✔	✔	✔	-	✔	✔	✔
扩展	硬件看门狗	-	-	✔	✔	✔	✔	-	✔	✔	✔
工作温度	-20℃~60℃	✔	✔	✔	✔	-	✔	✔	✔	✔	✔
工作温度	0 ~ 50°C	-	-	-	-	✔	-	-	-	-	-
机械	无风扇设计
安装	嵌入式安装结构
电源输入	5V DC	✔	-	-	-	-	-	✔	✔	-	-
	9V~28V DC	-	✔	-	-	-	-	-	-	-	-
	9V~36V DC	-	-	✔	✔	✔	✔	-	-	✔	✔

系统框图

HMI3010-070C
HMI3010-101C
HMI3010-116C
HMI3010-133C
HMI3010-156C
HMI3010-185C
HMI3010-215C

ED-HMI2220-101C-DatasheetDiagram-2024.05.21

规格参数

HMI3010-070C
HMI3010-101C
HMI3010-116C
HMI3010-133C
HMI3010-156C
HMI3010-185C
HMI3010-215C

系统
CPU	Broadcom BCM2712 4核Cortex-A76 64位2.4GHz
VPU	H.265(HEVC)，最高支持4Kp60解码
GPU	OpenGL ES 3.1 & Vulkan 1.2
内存	4GB/8GB/16GB LPDDR4X-4267 SDRAM可选
存储	选配32GB或64GB的SD卡

软件参数
操作系统	Raspberry Pi OS (Desktop) 64-bit Raspberry Pi OS (Lite) 64-bit

前面板I/O
摄像头	支持选配800万像素前置摄像头

侧面板I/O
1000M以太网接口	1 x 以太网接口(10/100/1000M自适应)，RJ45端子，用于接入以太网
USB 2.0接口	2 x USB 2.0，双层type A接口，每一路最高支持480Mbps传输速率
USB 3.0接口	2 x USB 3.0，双层type A接口，每一路最高支持5Gbps传输速率
HDMI接口	2 x HDMI，Micro HDMI接口，分辨率支持4K 60Hz
电源接口	1 x USB Type-C接口，支持5V 5A的电源输入
SD卡槽	1 x Micro SD卡槽，用于安装SD卡，支持从SD卡启动系统

内部I/O
PCIe	1 x PCIe 2.0接口，预留连接外设
PoE	1 x PoE接口，预留连接PoE模块

LCD屏
屏幕类型	7.0" TFT
分辨率	1024 x 600
最大色彩	16.7MB
显示区域	154.21mm (H) x 85.92mm (V)
背光	LED
背光MTBF	>30000h
亮度	400cd/m²
对比度	800:1
响应时间	30ms
视角 (CR≥10)	85° (L) / 85° (R) / 85° (U) / 85° (D)

触摸屏
类型	多点电容式触摸屏
透光率	≥85％
连接方式	COF
通信方式	I2C
驱动支持	Linux
多点触摸	可达到5点
表面硬度	6H

电气参数
输入电压	5V DC
最大功耗	25W

机械参数
尺寸	188mm x 123mm x 39mm (长x宽x高)
重量	约800g
安装方式	嵌入式前安装

无线
Wi-Fi	双频802.11ac Wi-Fi
蓝牙	蓝牙5.0/BLE

环境参数&法规
工作温度	-20°C ~ 60°C
存储温度	-25°C ~ 60°C
工作环境湿度	5% ~ 95%（非冷凝）
认证	FCC FCC 47 CFR Part 15 Subpart B CE EN IEC 62368-1:2020+A11:2020 EN IEC 62311:2020 ETSI EN 301 489-1 V2.2.3 (2019-11)/ETSI EN 301 489-3 V2.3.2 (2023-01) Draft ETSI EN 301 489-17 V3.2.6 (2023-06)/EN 55032:2015 + A1:2020 + A11:2020 EN 55035:2017 + A11:2020/EN IEC 61000-3-2:2019 + A1:2021 EN 61000-3-3:2013 + A1:2019 + A2:2021 ETSI EN 300 328 V2.2.2 (2019-07)/ETSI EN 301 893 V2.1.1 (2017-05) ETSI EN 300 440 V2.2.1 (2018-07)

系统
CPU	Broadcom BCM2712 4核Cortex-A76 64位2.4GHz
VPU	H.265 (HEVC)，最高支持4Kp60解码
GPU	OpenGL ES 3.1 & Vulkan 1.2
内存	4GB/8GB/16GB LPDDR4X-4267 SDRAM可选
存储	选配32GB或64GB的SD卡

软件参数
操作系统	Raspberry Pi OS (Desktop) 64-bit Raspberry Pi OS (Lite) 64-bit

前面板I/O
摄像头	支持选配800万像素前置摄像头

侧面板I/O
1000M以太网接口	1 x 以太网接口 (10/100/1000M自适应)，RJ45端子，用于接入以太网
USB 2.0接口	2 x USB 2.0，双层type A接口，每一路最高支持480Mbps传输速率
USB 3.0接口	2 x USB 3.0，双层type A接口，每一路最高支持5Gbps传输速率
HDMI接口	2 x HDMI，Micro HDMI接口，分辨率支持4K 60Hz
电源接口	1 x USB Type-C接口，支持5V 5A的电源输入
SD卡槽	1 x Micro SD卡槽，用于安装SD卡，支持从SD卡启动系统

内部I/O
PCIe	1 x PCIe 2.0接口，预留连接外设
PoE	1 x PoE接口，预留连接PoE模块

LCD屏
屏幕类型	10.1" TFT
分辨率	1280 x 800
最大色彩	16.7MB
显示区域	216.576mm (H) x 135.36mm (V)
背光	LED
背光MTBF	>30000h
亮度	250cd/m²
对比度	1000:1
响应时间	30ms
视角 (CR≥10)	80° (L) / 80° (R) / 80° (U) / 80° (D)

触摸屏
类型	多点电容式触摸屏
透光率	≥85％
连接方式	COF
通信方式	I2C
驱动支持	Linux
多点触摸	可达到5点
表面硬度	6H

电气参数
输入电压	5V DC
最大功耗	25W

机械参数
尺寸	258mm x 172mm x 38mm (长x宽x高)
重量	约900g
安装方式	嵌入式前安装

无线
Wi-Fi	双频802.11ac Wi-Fi
蓝牙	蓝牙5.0/BLE

环境参数&法规
工作温度	-20°C ~ 60°C
存储温度	-25°C ~ 60°C
工作环境湿度	5% ~ 95%（非冷凝）
认证	FCC FCC 47 CFR Part 15 Subpart B CE EN IEC 62368-1:2020+A11:2020 EN IEC 62311:2020 ETSI EN 301 489-1 V2.2.3 (2019-11)/ETSI EN 301 489-3 V2.3.2 (2023-01) Draft ETSI EN 301 489-17 V3.2.6 (2023-06)/EN 55032:2015 + A1:2020 + A11:2020 EN 55035:2017 + A11:2020/EN IEC 61000-3-2:2019 + A1:2021 EN 61000-3-3:2013 + A1:2019 + A2:2021 ETSI EN 300 328 V2.2.2 (2019-07)/ETSI EN 301 893 V2.1.1 (2017-05) ETSI EN 300 440 V2.2.1 (2018-07)

系统
CPU	Broadcom BCM2712 4核Cortex-A76 64位2.4GHz
VPU	H.265 (HEVC)，最高支持4Kp60解码
GPU	OpenGL ES 3.1 & Vulkan 1.2
内存	2GB/4GB/8GB/16GB LPDDR4X-4267 SDRAM可选
存储	32GB/64GB的SD卡可选

软件参数
操作系统	Raspberry Pi OS (Desktop) 64-bit Raspberry Pi OS (Lite) 64-bit

侧面板I/O
1000M以太网接口	1 x 以太网接口 (10/100/1000M自适应)，RJ45端子，用于接入以太网
USB 2.0接口	2 x USB 2.0，双层Type-A接口，每一路最高支持480Mbps传输速率
USB 3.0接口	2 x USB 3.0，双层Type-A接口，每一路最高支持5Gbps传输速率
音频接口	1 x 3.5mm音频接口，立体声音频输出
Speaker	1 x Speaker输出，内置1个4Ω 5W的喇叭
电源接口	1 x DC Jack接口，支持12V的电源输入
SD卡槽	1 x Micro SD卡槽，用于安装Micro SD卡，支持从SD卡启动系统

按键和指示灯
PWR	1 x 电源指示灯，红色，用于查看设备上电和断电的状态
PWR/ACT	1 x 电源/系统状态指示灯，红绿双色，用于查看设备上电和系统读写的状态
亮度调节按键	2 x 亮度调节按键，对亮度进行调节
音量调节按键	2 x 音量调节按键，对音量进行调节
静音按键	1 x 静音按键，对音频进行静音和解除静音
ON/OFF按键	1 x 开/关按键，用于对设备进行开机和关机

LCD屏
屏幕类型	11.6" TFT
分辨率	1920 x 1080
最大色彩	16.7M
显示区域	256.32mm (H) x 144.18mm (V)
背光	LED
亮度	450cd/m²
对比度	1000:1
响应时间	30ms
视角 (CR≥10)	85° (L) / 85° (R) / 85° (U) / 85° (D)

触摸屏
类型	电容式触摸屏
多点触摸	可达到5点
通信方式	USB
透光率	≥85％
表面硬度	≥6H

电气参数
输入电压	12V DC (±10%)
最大功耗	30W

机械参数
尺寸	303.3mm x 191.3mm x 46.5mm (长x宽x高)
重量	约1.8kg
安装方式	嵌入式前安装和VESA支架安装

无线
Wi-Fi	双频802.11ac Wi-Fi
蓝牙	蓝牙5.0/BLE

环境参数
工作温度	-20°C ~ 50°C
存储温度	-25°C ~ 60°C
工作环境湿度	5% ~ 95%（非冷凝）
认证	FCC FCC Part 15 Subpart B CE EN IEC 62368-1:2024+A11:2024 EN IEC 62311:2020 ETSI EN 301 489-1 V2.2.3 (2019-11) ETSI EN 301 489-3 V2.3.2 (2023-01) ETSI EN 301 489-17 V3.3.1 (2024-09) EN 55032:2015 + A1:2020 + A11:2020 EN 55035:2017 + A11:2020 EN IEC 61000-3-2:2019 + A1:2021 + A2:2024 EN 61000-3-3:2013 + A1:2019 + A2:2021 ETSI EN 300 328 V2.2.2 (2019-07) ETSI EN 301 893 V2.2.1 (2024-11) ETSI EN 300 440 V2.2.1 (2018-07)

系统
CPU	Broadcom BCM2712 4核Cortex-A76 64位2.4GHz
VPU	H.265 (HEVC)，最高支持4Kp60解码
GPU	OpenGL ES 3.1 & Vulkan 1.2
内存	2GB/4GB/8GB/16GB LPDDR4X-4267 SDRAM可选
存储	32GB/64GB的SD卡可选

软件参数
操作系统	Raspberry Pi OS (Desktop) 64-bit Raspberry Pi OS (Lite) 64-bit

侧面板I/O
1000M以太网接口	1 x 以太网接口 (10/100/1000M自适应)，RJ45端子，用于接入以太网
USB 2.0接口	2 x USB 2.0，双层Type-A接口，每一路最高支持480Mbps传输速率
USB 3.0接口	2 x USB 3.0，双层Type-A接口，每一路最高支持5Gbps传输速率
音频接口	1 x 3.5mm音频接口，立体声音频输出
Speaker	1 x Speaker输出，内置1个4Ω 5W的喇叭
电源接口	1 x DC Jack接口，支持12V的电源输入
SD卡槽	1 x Micro SD卡槽，用于安装Micro SD卡，支持从SD卡启动系统

按键和指示灯
PWR	1 x 电源指示灯，红色，用于查看设备上电和断电的状态
PWR/ACT	1 x 电源/系统状态指示灯，红绿双色，用于查看设备上电和系统读写的状态
亮度调节按键	2 x 亮度调节按键，对亮度进行调节
音量调节按键	2 x 音量调节按键，对音量进行调节
静音按键	1 x 静音按键，对音频进行静音和解除静音
ON/OFF按键	1 x 开/关按键，用于对设备进行开机和关机

LCD屏
屏幕类型	13.3" TFT
分辨率	1920 x 1080
最大色彩	16.7M
显示区域	293.76mm (H) x 165.24mm (V)
背光	LED
亮度	450cd/m²
对比度	1500:1
响应时间	25ms
视角 (CR≥10)	80° (L) / 80° (R) / 80° (U) / 80° (D)

触摸屏
类型	电容式触摸屏
多点触摸	可达到5点
通信方式	USB
透光率	≥83％
表面硬度	≥6H

电气参数
输入电压	12V DC (±10%)
最大功耗	33W

机械参数
尺寸	340.2mm x 211.2mm x 46.5mm (长x宽x高)
重量	约2.1kg
安装方式	嵌入式前安装和VESA支架安装

无线
Wi-Fi	双频802.11ac Wi-Fi
蓝牙	蓝牙5.0/BLE

环境参数
工作温度	-20°C ~ 50°C
存储温度	-25°C ~ 60°C
工作环境湿度	5% ~ 95%（非冷凝）
认证	FCC FCC Part 15 Subpart B CE EN IEC 62368-1:2024+A11:2024 EN IEC 62311:2020 ETSI EN 301 489-1 V2.2.3 (2019-11) ETSI EN 301 489-3 V2.3.2 (2023-01) ETSI EN 301 489-17 V3.3.1 (2024-09) EN 55032:2015 + A1:2020 + A11:2020 EN 55035:2017 + A11:2020 EN IEC 61000-3-2:2019 + A1:2021 + A2:2024 EN 61000-3-3:2013 + A1:2019 + A2:2021 ETSI EN 300 328 V2.2.2 (2019-07) ETSI EN 301 893 V2.2.1 (2024-11) ETSI EN 300 440 V2.2.1 (2018-07)

系统
CPU	Broadcom BCM2712 4核Cortex-A76 64位2.4GHz
VPU	H.265 (HEVC)，最高支持4Kp60解码
GPU	OpenGL ES 3.1 & Vulkan 1.2
内存	2GB/4GB/8GB/16GB LPDDR4X-4267 SDRAM可选
存储	32GB/64GB的SD卡可选

软件参数
操作系统	Raspberry Pi OS (Desktop) 64-bit Raspberry Pi OS (Lite) 64-bit

侧面板I/O
1000M以太网接口	1 x 以太网接口 (10/100/1000M自适应)，RJ45端子，用于接入以太网
USB 2.0接口	2 x USB 2.0，双层Type-A接口，每一路最高支持480Mbps传输速率
USB 3.0接口	2 x USB 3.0，双层Type-A接口，每一路最高支持5Gbps传输速率
音频接口	1 x 3.5mm音频接口，立体声音频输出
Speaker	1 x Speaker输出，内置1个4Ω 5W的喇叭
电源接口	1 x DC Jack接口，支持12V的电源输入
SD卡槽	1 x Micro SD卡槽，用于安装Micro SD卡，支持从SD卡启动系统

按键和指示灯
PWR	1 x 电源指示灯，红色，用于查看设备上电和断电的状态
PWR/ACT	1 x 电源/系统状态指示灯，红绿双色，用于查看设备上电和系统读写的状态
亮度调节按键	2 x 亮度调节按键，对亮度进行调节
音量调节按键	2 x 音量调节按键，对音量进行调节
静音按键	1 x 静音按键，对音频进行静音和解除静音
ON/OFF按键	1 x 开/关按键，用于对设备进行开机和关机

LCD屏
屏幕类型	15.6" TFT
分辨率	1920 x 1080
最大色彩	16.7M
显示区域	344.16mm (H) x 193.59mm (V)
背光	LED
亮度	450cd/m²
对比度	1000:1
响应时间	20ms
视角 (CR≥10)	89° (L) / 89° (R) / 89° (U) / 89° (D)

触摸屏
类型	电容式触摸屏
多点触摸	可达到5点
通信方式	USB
透光率	≥85％
表面硬度	≥6H

电气参数
输入电压	12V DC (±10%)
最大功耗	35W

机械参数
尺寸	388.3mm x 238.3mm x 46.5mm (长x宽x高)
重量	约2.5kg
安装方式	嵌入式前安装和VESA支架安装

无线
Wi-Fi	双频802.11ac Wi-Fi
蓝牙	蓝牙5.0/BLE

环境参数
工作温度	-20°C ~ 50°C
存储温度	-25°C ~ 60°C
工作环境湿度	5% ~ 95%（非冷凝）
认证	FCC FCC Part 15 Subpart B CE EN IEC 62368-1:2024+A11:2024 EN IEC 62311:2020 ETSI EN 301 489-1 V2.2.3 (2019-11) ETSI EN 301 489-3 V2.3.2 (2023-01) ETSI EN 301 489-17 V3.3.1 (2024-09) EN 55032:2015 + A1:2020 + A11:2020 EN 55035:2017 + A11:2020 EN IEC 61000-3-2:2019 + A1:2021 + A2:2024 EN 61000-3-3:2013 + A1:2019 + A2:2021 ETSI EN 300 328 V2.2.2 (2019-07) ETSI EN 301 893 V2.2.1 (2024-11) ETSI EN 300 440 V2.2.1 (2018-07)

系统
CPU	Broadcom BCM2712 4核Cortex-A76 64位2.4GHz
VPU	H.265 (HEVC)，最高支持4Kp60解码
GPU	OpenGL ES 3.1 & Vulkan 1.2
内存	2GB/4GB/8GB/16GB LPDDR4X-4267 SDRAM可选
存储	32GB/64GB的SD卡可选

软件参数
操作系统	Raspberry Pi OS (Desktop) 64-bit Raspberry Pi OS (Lite) 64-bit

侧面板I/O
1000M以太网接口	1 x 以太网接口 (10/100/1000M自适应)，RJ45端子，用于接入以太网
USB 2.0接口	2 x USB 2.0，双层Type-A接口，每一路最高支持480Mbps传输速率
USB 3.0接口	2 x USB 3.0，双层Type-A接口，每一路最高支持5Gbps传输速率
音频接口	1 x 3.5mm音频接口，立体声音频输出
Speaker	1 x Speaker输出，内置1个4Ω 5W的喇叭
电源接口	1 x DC Jack接口，支持12V的电源输入
SD卡槽	1 x Micro SD卡槽，用于安装Micro SD卡，支持从SD卡启动系统

按键和指示灯
PWR	1 x 电源指示灯，红色，用于查看设备上电和断电的状态
PWR/ACT	1 x 电源/系统状态指示灯，红绿双色，用于查看设备上电和系统读写的状态
亮度调节按键	2 x 亮度调节按键，对亮度进行调节
音量调节按键	2 x 音量调节按键，对音量进行调节
静音按键	1 x 静音按键，对音频进行静音和解除静音
ON/OFF按键	1 x 开/关按键，用于对设备进行开机和关机

LCD屏
屏幕类型	18.5" TFT
分辨率	1920 x 1080
最大色彩	16.7M
显示区域	408.96mm (H) x 230.04mm (V)
背光	LED
亮度	290cd/m²
对比度	1000:1
响应时间	14ms
视角 (CR≥10)	80° (L) / 80° (R) / 80° (U) / 80° (D)

触摸屏
类型	电容式触摸屏
多点触摸	可达到5点
通信方式	USB
透光率	≥85％
表面硬度	≥6H

电气参数
输入电压	12V DC (±10%)
最大功耗	35W

机械参数
尺寸	457.3mm x 278.3mm x 46.5mm (长x宽x高)
重量	约3.3kg
安装方式	嵌入式前安装和VESA支架安装

无线
Wi-Fi	双频802.11ac Wi-Fi
蓝牙	蓝牙5.0/BLE

环境参数
工作温度	-20°C ~ 50°C
存储温度	-25°C ~ 60°C
工作环境湿度	5% ~ 95%（非冷凝）
认证	FCC FCC Part 15 Subpart B CE EN IEC 62368-1:2024+A11:2024 EN IEC 62311:2020 ETSI EN 301 489-1 V2.2.3 (2019-11) ETSI EN 301 489-3 V2.3.2 (2023-01) ETSI EN 301 489-17 V3.3.1 (2024-09) EN 55032:2015 + A1:2020 + A11:2020 EN 55035:2017 + A11:2020 EN IEC 61000-3-2:2019 + A1:2021 + A2:2024 EN 61000-3-3:2013 + A1:2019 + A2:2021 ETSI EN 300 328 V2.2.2 (2019-07) ETSI EN 301 893 V2.2.1 (2024-11) ETSI EN 300 440 V2.2.1 (2018-07)

系统
CPU	Broadcom BCM2712 4核Cortex-A76 64位2.4GHz
VPU	H.265 (HEVC)，最高支持4Kp60解码
GPU	OpenGL ES 3.1 & Vulkan 1.2
内存	2GB/4GB/8GB/16GB LPDDR4X-4267 SDRAM可选
存储	32GB/64GB的SD卡可选

软件参数
操作系统	Raspberry Pi OS (Desktop) 64-bit Raspberry Pi OS (Lite) 64-bit

侧面板I/O
1000M以太网接口	1 x 以太网接口 (10/100/1000M自适应)，RJ45端子，用于接入以太网
USB 2.0接口	2 x USB 2.0，双层type A接口，每一路最高支持480Mbps传输速率
USB 3.0接口	2 x USB 3.0，双层type A接口，每一路最高支持5Gbps传输速率
音频接口	1 x 3.5mm音频接口，立体声音频输出
Speaker	1 x Speaker输出，内置1个4Ω 5W的喇叭
电源接口	1 x DC Jack接口，支持12V的电源输入
SD卡槽	1 x Micro SD卡槽，用于安装Micro SD卡，支持从SD卡启动系统

按键和指示灯
PWR	1 x 电源指示灯，红色，用于查看设备上电和断电的状态
PWR/ACT	1 x 电源/系统状态指示灯，红绿双色，用于查看设备上电和系统读写的状态
亮度调节按键	2 x 亮度调节按键，对亮度进行调节
音量调节按键	2 x 音量调节按键，对音量进行调节
静音按键	1 x 静音按键，对音频进行静音和解除静音
ON/OFF按键	1 x 开/关按键，用于对设备进行开机和关机

LCD屏
屏幕类型	21.5" TFT
分辨率	1920 x 1080
最大色彩	16.7M
显示区域	478.656mm (H) x 260.28mm (V)
背光	LED
亮度	400cd/m²
对比度	3000:1
响应时间	6.5ms
视角 (CR≥10)	89° (L) / 89° (R) / 89° (U) / 89° (D)

触摸屏
类型	电容式触摸屏
多点触摸	可达到5点
通信方式	USB
透光率	≥82％
表面硬度	≥7H

电气参数
输入电压	12V DC (±10%)
最大功耗	41.2W

机械参数
尺寸	531.3mm x 317.8mm x 46.5mm (长x宽x高)
重量	约4.8kg
安装方式	嵌入式前安装和VESA支架安装

无线
Wi-Fi	双频802.11ac Wi-Fi
蓝牙	蓝牙5.0/BLE

环境参数
工作温度	-20°C ~ 50°C
存储温度	-25°C ~ 60°C
工作环境湿度	5% ~ 95%（非冷凝）
认证	FCC FCC Part 15 Subpart B CE EN IEC 62368-1:2024+A11:2024 EN IEC 62311:2020 ETSI EN 301 489-1 V2.2.3 (2019-11) ETSI EN 301 489-3 V2.3.2 (2023-01) ETSI EN 301 489-17 V3.3.1 (2024-09) EN 55032:2015 + A1:2020 + A11:2020 EN 55035:2017 + A11:2020 EN IEC 61000-3-2:2019 + A1:2021 + A2:2024 EN 61000-3-3:2013 + A1:2019 + A2:2021 ETSI EN 300 328 V2.2.2 (2019-07) ETSI EN 301 893 V2.2.1 (2024-11) ETSI EN 300 440 V2.2.1 (2018-07)

机械尺寸

HMI3010-070C
HMI3010-101C

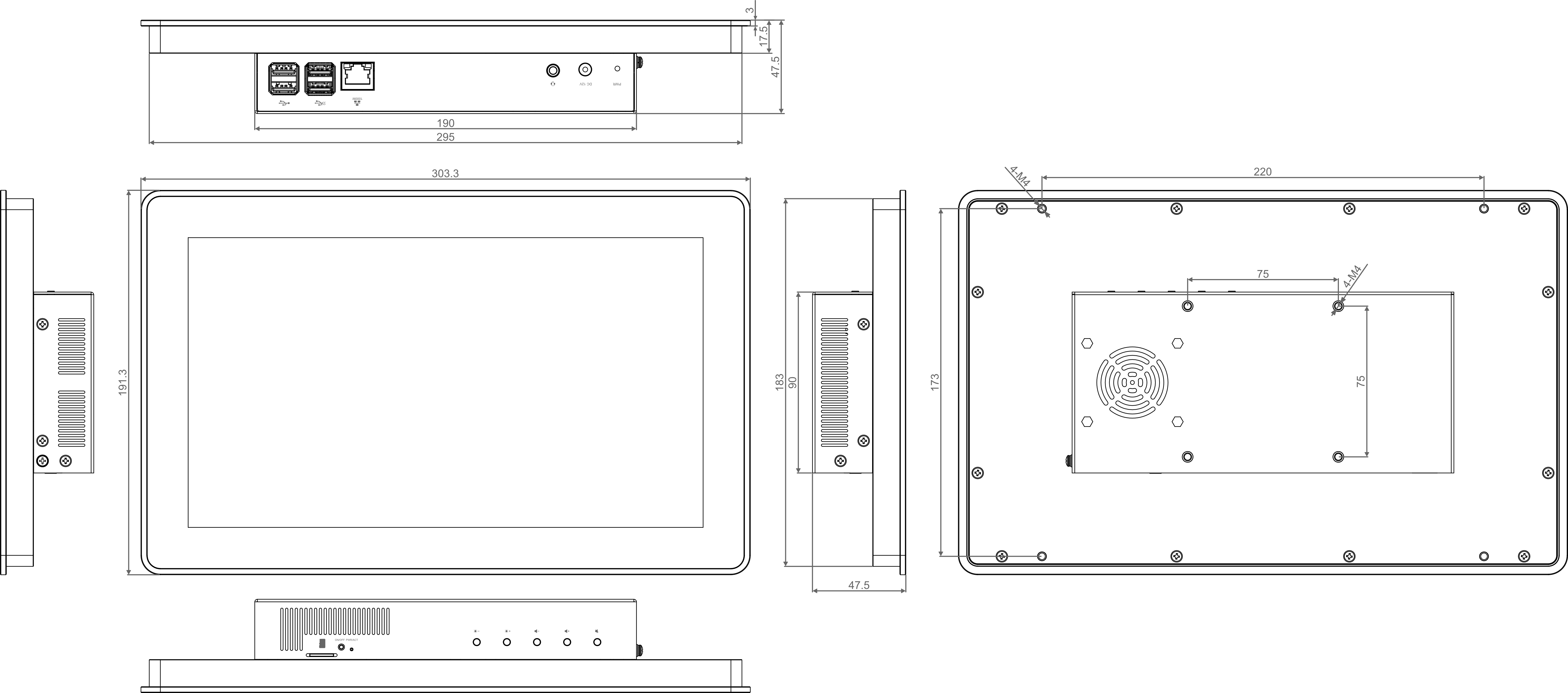

HMI3010-116C

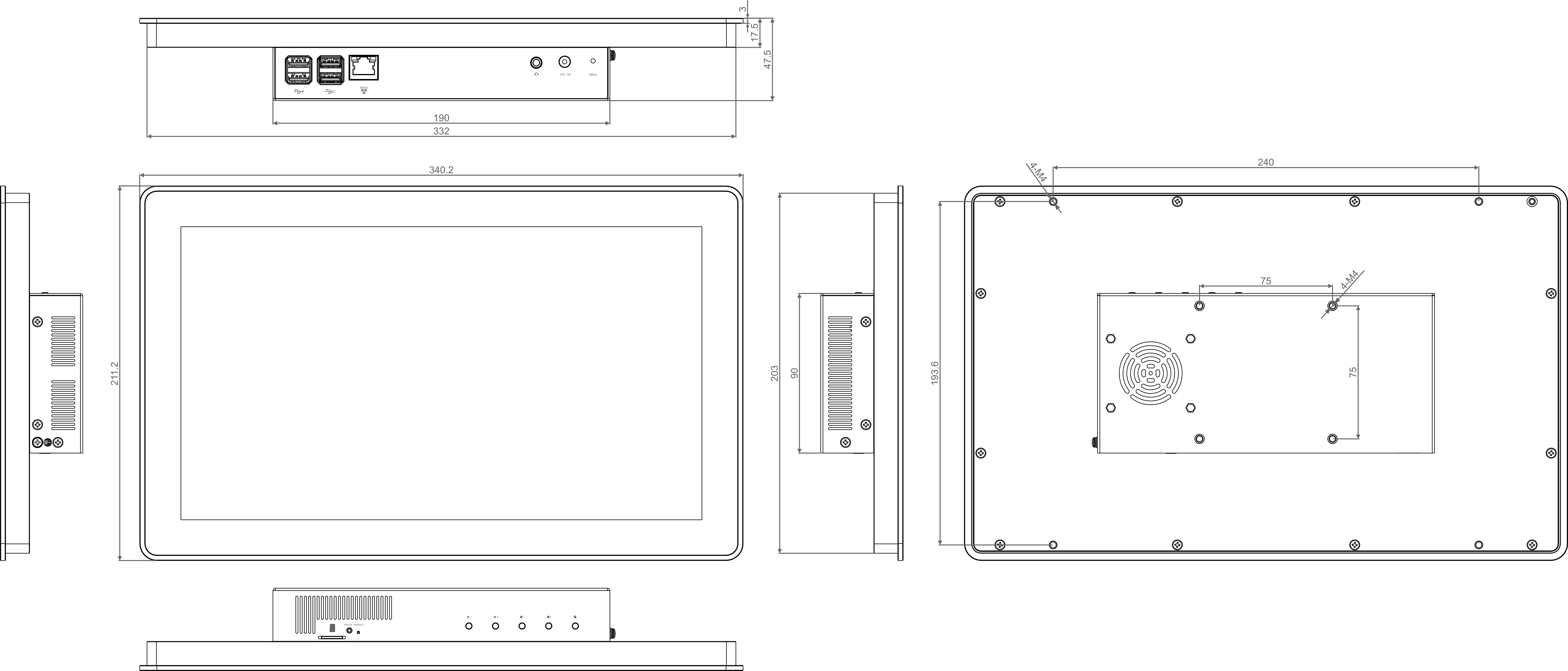

HMI3010-133C

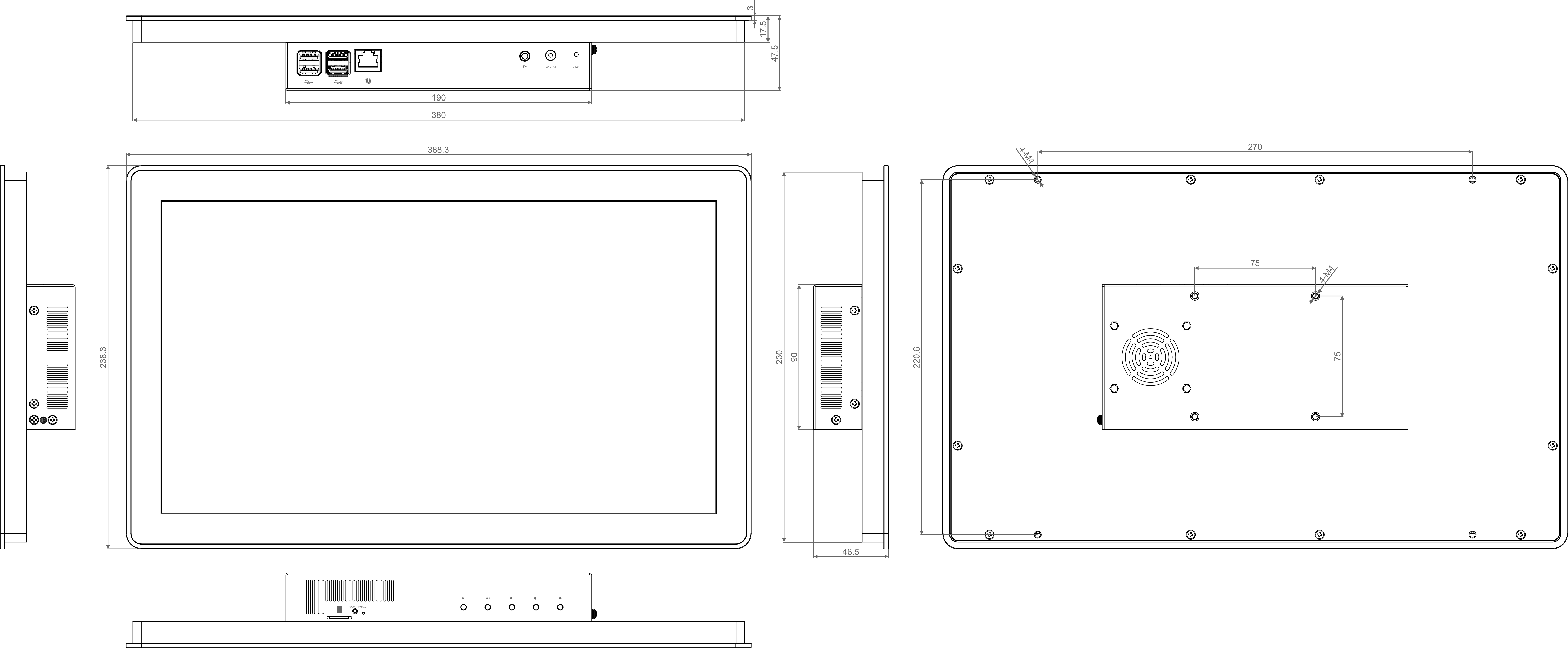

HMI3010-156C
HMI3010-185C
HMI3010-215C

单位：mm

ED-HMI2220-101C-DatasheetDimensions-2024.05.21

单位：mm

单位：mm

单位：mm

单位：mm

单位：mm

订购代码

HMI3010-070C
HMI3010-101C
HMI3010-116C
HMI3010-133C
HMI3010-156C
HMI3010-185C
HMI3010-215C

文档

类型	标题	发布时间
数据手册	ED-HMI3010-070C 数据手册	2024-04-10
用户手册	ED-HMI3010-070C 用户手册	2024-04-10
OS	ED-HMI3010-070C 安装操作系统	2024-04-10
数据手册	ED-HMI3010-101C 数据手册	2024-04-10
用户手册	ED-HMI3010-101C 用户手册	2024-04-10
OS	ED-HMI3010-101C 安装操作系统	2024-04-10
数据手册	ED-HMI3010-116C 数据手册	2024-04-10
用户手册	ED-HMI3010-116C 用户手册	2024-04-10
OS	ED-HMI3010-116C 安装操作系统	2024-04-10
数据手册	ED-HMI3010-133C 数据手册	2024-04-10
用户手册	ED-HMI3010-133C 用户手册	2024-04-10
OS	ED-HMI3010-133C 安装操作系统	2024-04-10
数据手册	ED-HMI3010-156C 数据手册	2024-04-10
用户手册	ED-HMI3010-156C 用户手册	2024-04-10
OS	ED-HMI3010-156C 安装操作系统	2024-04-10
数据手册	ED-HMI3010-185C 数据手册	2024-04-10
数据手册	ED-HMI3010-215C 数据手册	2024-04-10
FAQ	ED-HMI系列 7寸白屏问题优化.pdf	2024-04-10
FAQ	ED-IPC3020/ED-HMI3020/ED-HMI3010从SD卡启动系统失败-故障处理	2024-04-10
CODESYS	CODESYS-License 数据手册	2024-04-10
CE证书	ED-HMI3010-070C/101C CE证书	2024-04-10
CE报告	ED-HMI3010-070C/101C CE报告	2024-04-10
RoHS证书	ED-HMI3010-070C/101C RoHS证书	2024-04-10
RoHS报告	ED-HMI3010-070C/101C RoHS报告	2024-04-10
FCC证书	ED-HMI3010-070C/101C FCC证书	2024-04-10
FCC报告	ED-HMI3010-070C/101C FCC报告	2024-04-10
EU声明	ED-HMI3010-070C/101C EU声明	2024-04-10
CE证书	ED-HMI3010-116C/133C/156C/185C/215C CE证书	2024-04-10
CE报告	ED-HMI3010-116C/133C/156C/185C/215C CE报告	2024-04-10
FCC证书	ED-HMI3010-116C/133C/156C/185C/215C FCC证书	2024-04-10
FCC报告	ED-HMI3010-116C/133C/156C/185C/215C FCC报告	2024-04-10

ED-CLAWBOX：OpenClaw 迷你 AI 主机

Raspberry Pi Compute Module 0 (CM0)

ED-IPC1000

ED-IPC1100

ED-IPC1200

ED-IPC1220

ED-IPC2000 系列

ED-IPC2100 系列

ED-IPC2200 系列

ED-IPC2400 系列

ED-IPC2500

ED-IPC2600 系列

ED-IPC3020

ED-IPC3100 系列

ED-IPC3630 系列

CM4 Industrial

CM4 IO Computer

CM4 Media

CM4 Nano

CM4 Sensing

ED-HMI2002 系列

ED-HMI2020 系列

ED-HMI2120 系列

ED-HMI2220 系列

ED-HMI2320 系列

ED-HMI2630-101C

ED-HMI3010 系列

ED-HMI3020 系列

ED-HMI3120 系列

ED-HMI3630 系列

ED-PLC2010

ED-PAC3020

ED-PAC3100

ED-PAC3630

ED-GWL501

ED-GWL901

ED-GWL1010

ED-GWL2010

ED-GWL2110

ED-IoTHotspot-M1

ED-MONITOR-070C

ED-MONITOR-101C

ED-MONITOR-116C

ED-MONITOR-133C

ED-MONITOR-156C

ED-MONITOR-185C

ED-MONITOR-215C

Raspberry Pi Touch Display 2 - 5"

Raspberry Pi Touch Display 2- 7"

树莓派7英寸触摸显示屏

ED-AIC1000

ED-AIC2000

ED-AIC3000

ED-AIC3100

EtherCAT耦合器

EtherCAT数字量输入模块

EtherCAT数字量输出模块

EtherCAT模拟量输入模块

EtherCAT模拟量输出模块

EtherCAT温度输入模块

EtherCAT高速计数模块

电源扩展模块

EtherCAT终端盖板

ED-CM0NANO

ED-SBC3300系列

ED-SBC2300

睿莓 1

Raspberry Pi 500+

Raspberry Pi 500

Raspberry Pi 5

Raspberry Pi 4 Model B

Raspberry Pi 3 Model B

Raspberry Pi 3 Model B+

Raspberry Pi 3 Model A+

Raspberry Pi Pico

Raspberry Pi Pico W

Raspberry Pi Pico 2

Raspberry Pi Pico 2 W

Raspberry Pi Zero

Raspberry Pi Zero W
