ED-MONITOR-070C是一款7英寸工业HDMI触摸显示器，专为工业应用场景使用而设计。
分辨率高达1024 x 600, 支持USB多点触控，免驱即用，并内置音频输出接口，提供完整的多媒体融合方案，完美适配Raspberry Pi等平台。
采用铝合金屏框和钣金外壳结构设计，坚固耐用，抗振防撞，前面板IP65等级防水防尘，高达425nits的背光亮度，内容清晰可见，
支持DC12-24V宽压输入和-10~70的超宽工作温度，支持嵌入式安装和VESA支架安装。
-
产品
ED-IPC2000 系列
ED-IPC2100 系列
ED-IPC2200 系列
ED-IPC2400 系列
ED-IPC2500
ED-IPC2600 系列
ED-IPC3020
ED-IPC3100 系列
ED-IPC3600 系列
CM4 Industrial
CM4 IO Computer
CM4 Media
CM4 Nano
CM4 Sensing
ED-HMI2002 系列
ED-HMI2020 系列
ED-HMI2120 系列
ED-HMI2220 系列
ED-HMI2320 系列
ED-HMI2630-101C
ED-HMI3010 系列
ED-HMI3020 系列
ED-HMI3120 系列
ED-HMI3630 系列
ED-MONITOR-070C
ED-MONITOR-101C
ED-MONITOR-116C
ED-MONITOR-133C
ED-MONITOR-156C
ED-MONITOR-185C
ED-MONITOR-215C
Raspberry Pi Touch Display 2
树莓派 7英寸触摸显示屏
EtherCAT耦合器
EtherCAT数字量输入模块
EtherCAT数字量输出模块
EtherCAT模拟量输入模块
EtherCAT模拟量输出模块
EtherCAT温度输入模块
EtherCAT高速计数模块
电源扩展模块
EtherCAT终端盖板
ED-SBC3300系列
ED-SBC2300
睿莓 1
Raspberry Pi 500
Raspberry Pi 5
Raspberry Pi 4 Model B
Raspberry Pi 3 Model B
Raspberry Pi 3 Model B+
Raspberry Pi 3 Model A+
Raspberry Pi Pico
Raspberry Pi Pico W
Raspberry Pi Pico 2
Raspberry Pi Pico 2 W
Raspberry Pi Zero
Raspberry Pi Zero W
Raspberry Pi Zero 2 W
Raspberry Pi Compute Module 5
Raspberry Pi CM4
Raspberry Pi CM3
Raspberry Pi CM3+
Raspberry Pi CM3+ 开发套件
Compute Module IO Board V3
Raspberry Pi AI Camera
Raspberry Pi Camera Module 3
Raspberry Pi Camera Module 2
Raspberry Pi Global Shutter Camera
Raspberry Pi High Quality Camera
6mm/3MP Lens for HQ Camera
16mm/10MP Lens for HQ Camera
Raspberry Pi CM5 IO Board
CM5 Development Kit
Raspberry Pi PoE+ 注入器
Raspberry Pi SSD Kits for Pi 5
Raspberry Pi AI HAT+
Raspberry Pi M.2 HAT+
Raspberry Pi AI Kit
Raspberry Pi PoE+ HAT
Raspberry Pi Codec Zero
Raspberry Pi DAC+
Raspberry Pi DAC Pro
Raspberry Pi DigiAMP+
40pin I/O保护板
ED-GW1302S LoRaWAN
ED-GW1303S LoRaWAN
MIPI 摄像头延长线组件
ED-PSU1201 电源
ED-PSU1202 电源
ED-PSU1204 电源
Raspberry Pi 45W USB-C 电源
Raspberry Pi 15W USB-C 电源
Raspberry Pi Cooler for CM5
CM4 Cooler 散热片
Raspberry Pi CM5 IO Case
Raspberry Pi Bumper for Pi 5
CM4 IO 智能外壳
2.4GHz/5.8GHz Antenna kit for CM4
ED-ACC-ANT-G4G25-L10/L20
ED-CAB-USBB
ED-CAB-USBC
ED-VESA-A
ED-VESA-B
ED-VESA-C
ED-ACCBKT-L3020
ED-ACCHMI-Front 配件包
40pin GPIO 扩展排线
Raspberry Pi SD Cards
ED-MONITOR-070C
ED-MONITOR-070C

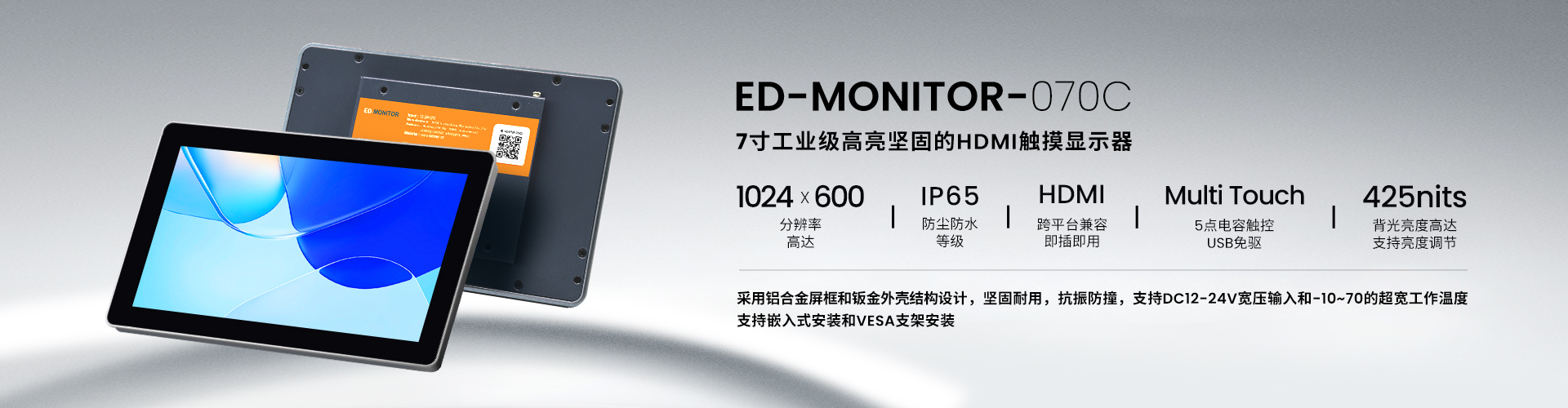

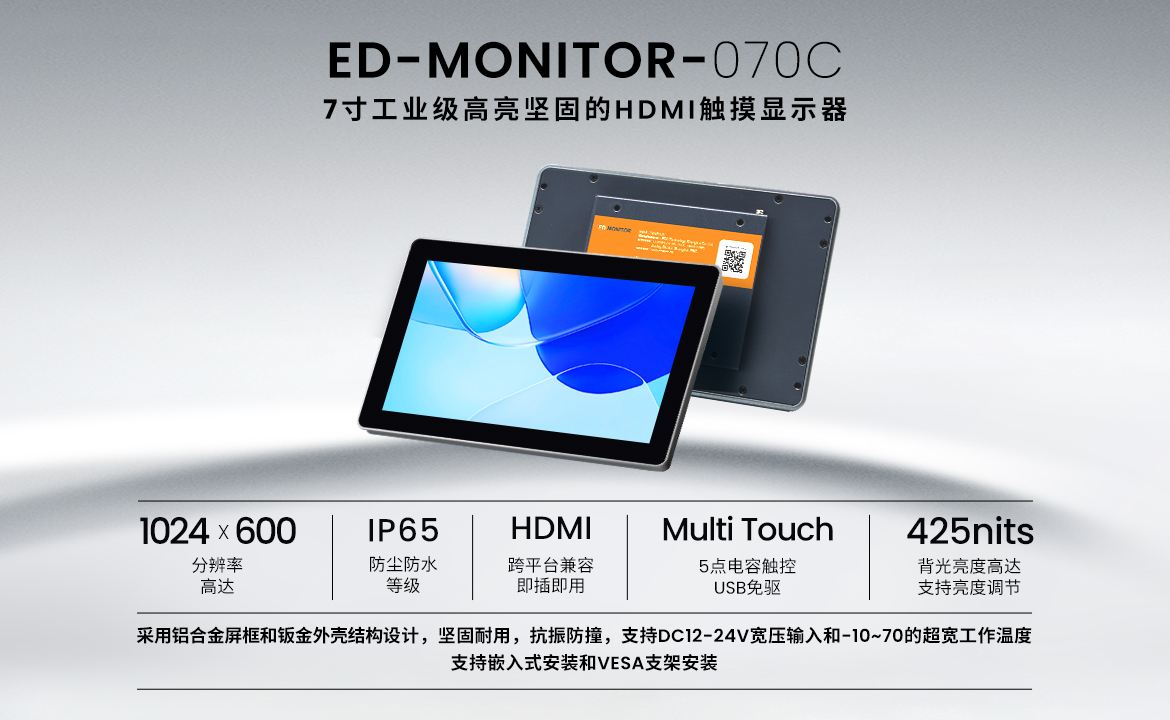

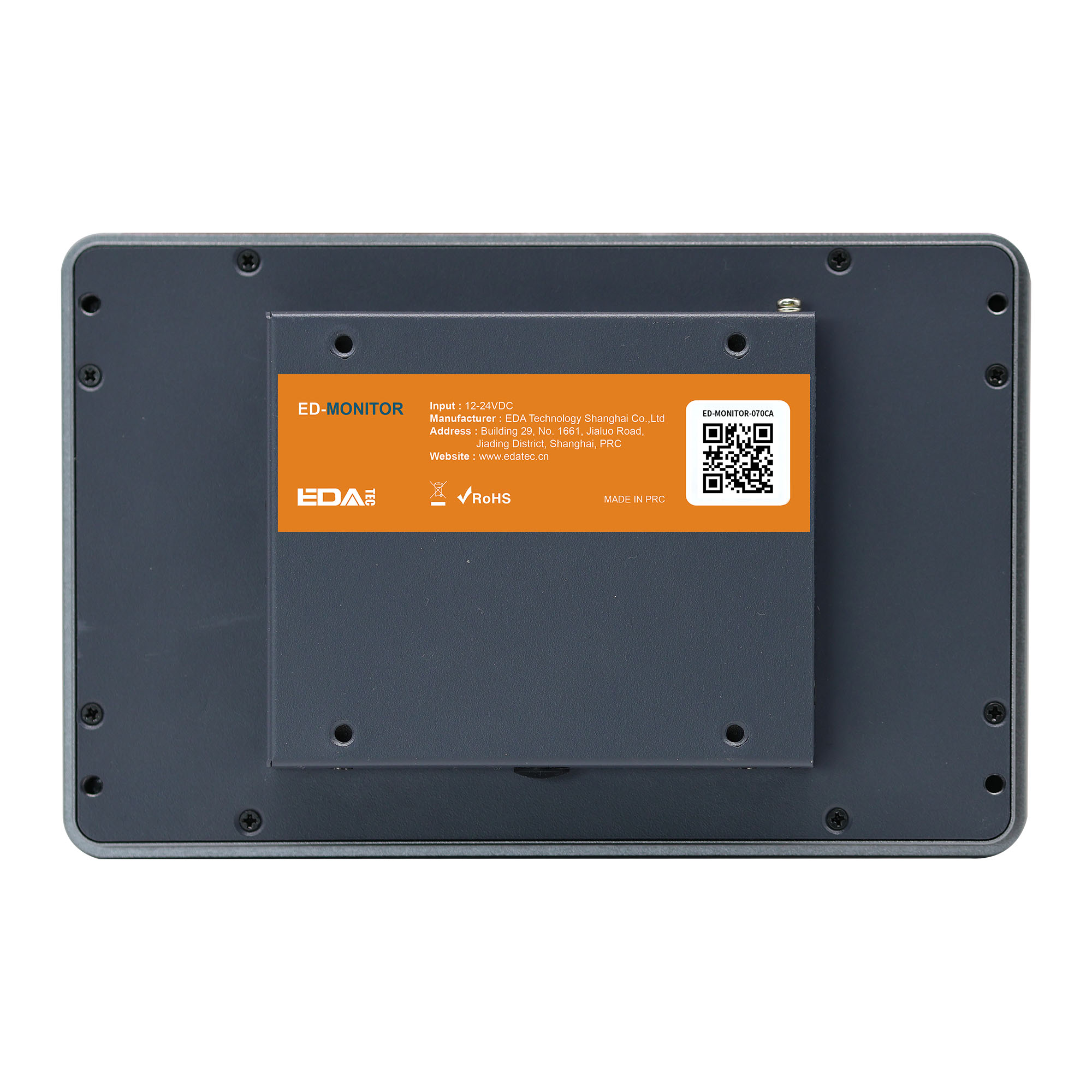

7寸工业级高亮坚固的HDMI触摸显示器
主要特色
- 7 英寸、1024 x 600 TFT 液晶屏，标准 HDMI 输入
- USB 多点触控电容式触摸屏
- 425 尼特亮度，支持可调节控制
- 前面板达到 IP65 防尘防水等级
- 嵌入式和 VESA 安装
- 概述
- 系统框图
- 规格参数
- 机械尺寸
- 订购代码
- 文档
- 相关产品
- 视频
| 功能分类 | ED-MONITOR | |||||||
| 070C | 101C | 116C | 113C | 156C | 185C | 215C | ||
| 面板I/O | HDMI接口 | 1 x HDMI，Type-A 接口，连接HDMI输出 | ||||||
| USB接口 | 1 x Type-C USB接口，传输触摸屏信号 | |||||||
| 音频接口 | 1 x 3.5mm音频接口，立体声音频输出 | |||||||
| 电源接口 | 1 x DC Jack接口，支持24V电源输入 | |||||||
| 指示灯 | PWR | 1 x 电源指示灯，红色，用于查看设备上电和断电的状态 | ||||||
| 亮度调节按键 | 2 x 亮度调节按键，对亮度进行调节 | |||||||
| 音量调节按键 | 2 x 音量调节按键，对音量进行调节 | |||||||
| 静音按键 | 1 x 静音按键，对音频进行静音和解除静音 | |||||||
| LCD屏 | 屏幕类型 | 7.0" TFT | 10.1" TFT | 11.6" TFT | 13.3" TFT | 15.6" TFT | 18.5" TFT | 21.5" TFT |
| 分辨率 | 1024x600 | 1920x1080 | ||||||
| 最大色彩 | 16.7M | |||||||
| 显示区域(mm /HV) | 154.21x85.92 | 222.72x125.28 | 256.32x144.18 | 293.76x165.24 | 344.16x193.59 | 408.96x230.04 | 478.656x260.280 | |
| 背光 | LED | |||||||
| 亮度 (cd/m2) | 425 | 500 | 450 | 450 | 450 | 290 | 450 | |
| 对比度 | 800:1 | 800:1 | 1000:1 | 1500:1 | 14ms | 6.5ms | ||
| 响应时间 | 30ms | 25ms | 30ms | 25ms | 14ms | 6.5ms | ||
| 视角 (CR>10) | 85° / 85° | 80° / 80° | 85° / 85° | 80° / 80° | 89° / 89° | |||
| 触摸屏 | 类型 | 电容式触摸屏 | ||||||
| 多点触摸 | 可达到5点 | |||||||
| 通信方式 | USB | |||||||
| 透光率 | ≥85％ | |||||||
| 表面硬度 | ≥6H | |||||||
| 电气参数 | 输入电压 | 12-24V DC | ||||||
| 最大功耗 | 10W | 15W | 18W | |||||
| 机械参数 | 尺寸(mm) | 188x123x20.8 | 257.7x159.7x28 | 303.4x191.4x46.5 | 340.4x211.4x46.5 | 388.4x238.4x46.5 | 457.3x278.3x46.5 | 531.3x317.8x46.5 |
| 重量 | 约495g | 约940g | 约1.9kg | 约2.1kg | 约2.3kg | 约3.1kg | 约4.6kg | |
| 安装方式 | 嵌入式前安装 | 嵌入式前安装和VESA支架安装 | ||||||
| 环境参数&法规 | 工作温度 | -10°C ~60°C | 0°C ~ 50°C | |||||
| 存储温度 | -20°C ~70°C | -20°C ~ 60°C | ||||||
| 工作环境湿度 | 5% ~ 95%（非冷凝） | |||||||
系统框图
规格参数
| 面板I/O | |
|---|---|
| HDMI接口 | 1 x HDMI，Type-A接口，连接HDMI输出 |
| USB接口 | 1 x USB触屏接口（Type-C USB），连接USB接口，传输触摸屏信号 |
| 音频接口 | 1 x 3.5mm音频接口，立体声音频输出 |
| 电源接口 | 1 x DC Jack接口，支持12V~24V的电源输入 |
| 按键和指示灯 | |
|---|---|
| PWR | 1 x 电源指示灯，红色，用于查看设备上电和断电的状态 |
| 亮度调节按键 | 2 x 亮度调节按键，对亮度进行调节 |
| LCD屏 | |
|---|---|
| 屏幕类型 | 7.0" TFT |
| 分辨率 | 1024 x 600 |
| 最大色彩 | 16.7M |
| 显示区域 | 154.21mm (H) x 85.92mm (V) |
| 背光 | LED |
| 亮度 | 425cd/m2 |
| 对比度 | 800:1 |
| 响应时间 | 30ms |
| 视角 (CR>10) | 85° (L) / 85° (R) / 85° (U) / 85° (D) |
| 触摸屏 | |
|---|---|
| 类型 | 电容式触摸屏 |
| 多点触摸 | 可达到5点 |
| 通信方式 | USB |
| 透光率 | ≥85％ |
| 表面硬度 | ≥6H |
| 电气参数 | |
|---|---|
| 输入电压 | 12V~24V DC |
| 最大功耗 | 10W |
| 机械参数 | |
|---|---|
| 尺寸 | 188mm x 123mm x 24.5mm (长x宽x高) |
| 重量 | 约495g |
| 安装方式 | 嵌入式前安装和VESA支架安装 |
| 环境参数&法规 | |
|---|---|
| 工作温度 | -10°C ~ 60°C |
| 存储温度 | -20°C ~ 70°C |
| 工作环境湿度 | 5% ~ 95%（非冷凝） |

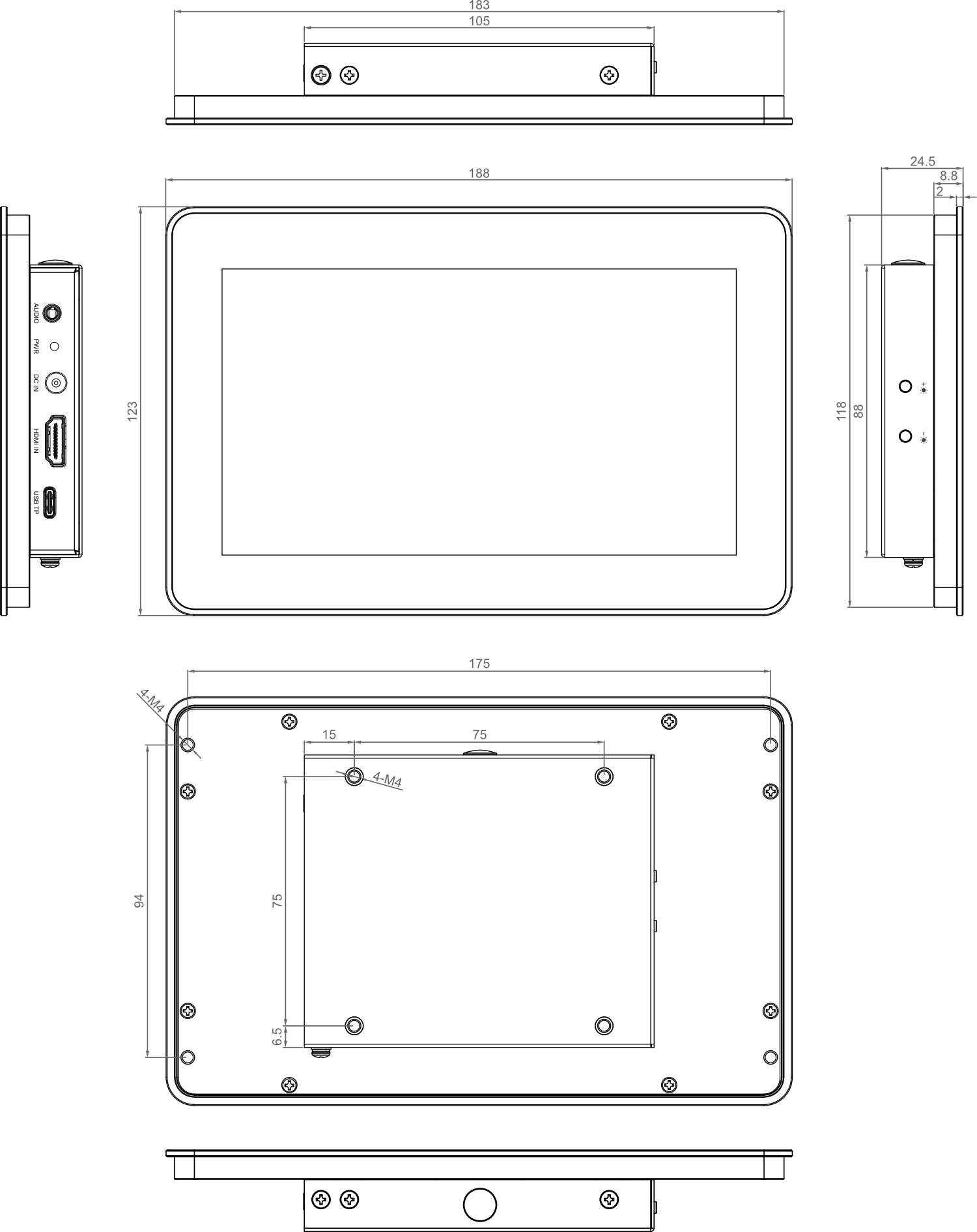

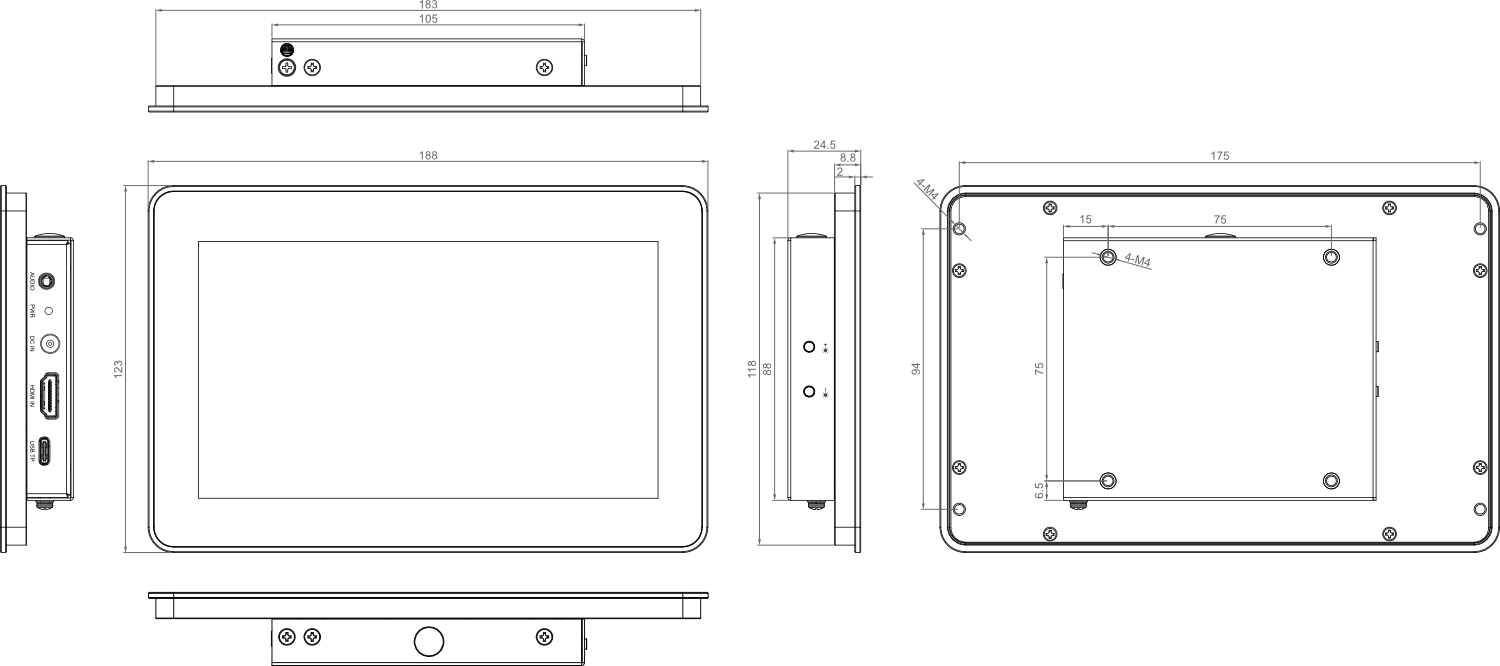

机械尺寸
