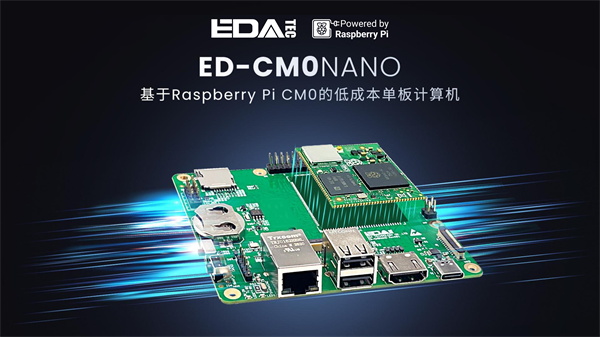

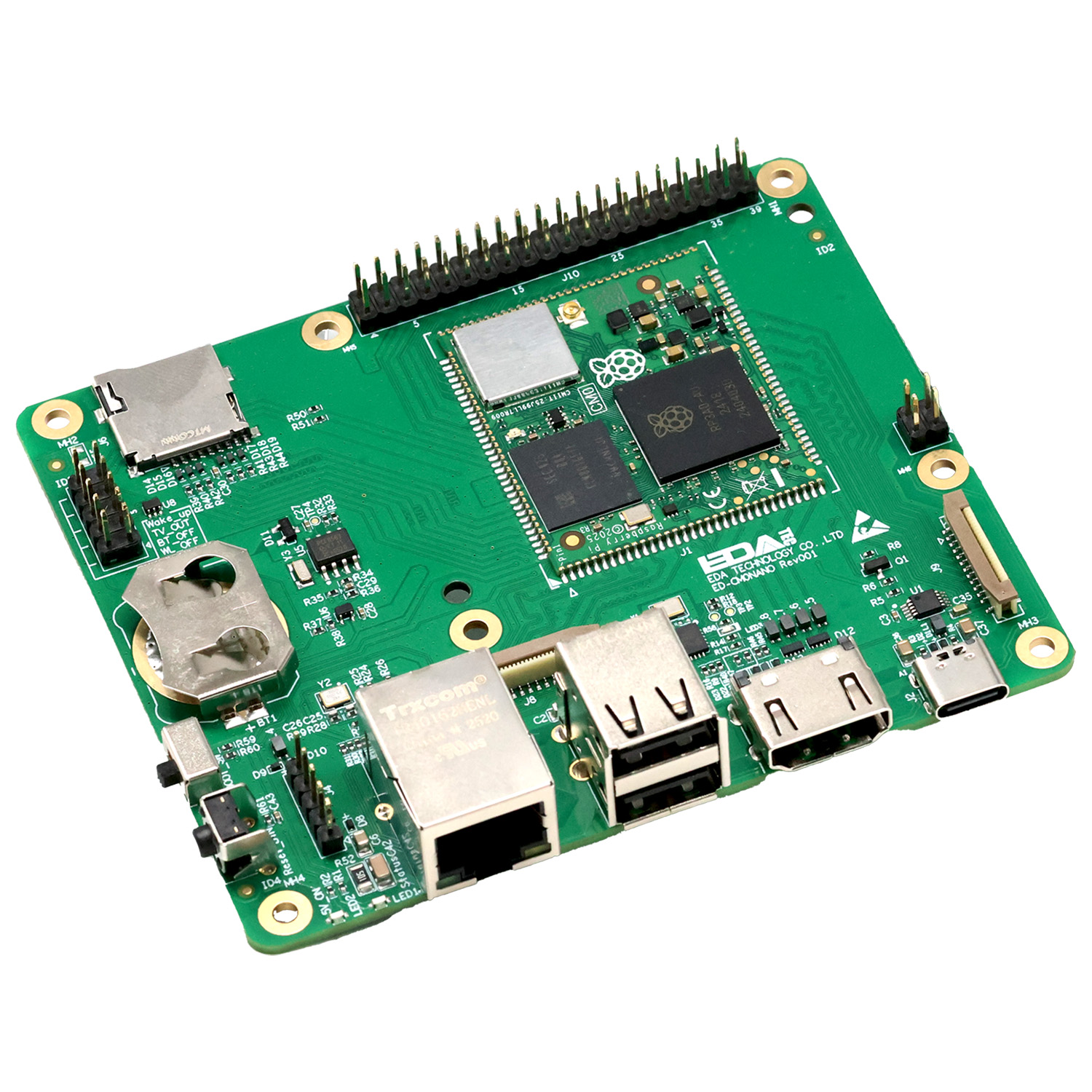

ED-CM0NANO提供灵活的型号变种，支持多种CM0核心配置可选，满足不同场景需求。
接口配置丰富，集成1路HDMI、2个USB 2.0、1个100M网口，并配备MIPI DSI与MIPI CSI各1路，支持显示与摄像扩展。
在工业功能方面，设备内置RTC实时时钟和Watch Dog看门狗机制，可安装CR2032电池作为RTC备份电源，保障系统持续稳定运行。
为便于快速原型开发，还设有40Pin标准GPIO接口，兼容树莓派HAT扩展生态。
全系产品定价极具竞争力，起售价仅30美元，实现超低成本部署。
| 系统 | |
|---|---|
| CPU | 1GHz四核64位Arm Cortex-A53 处理器 |
| VPU | H.264/MPEG-4视频解码，1080p@30帧/秒 H.264编码，1080p@30帧/秒 |
| GPU | OpenGL ES 1.1/2.0图形处理标准 |
| 内存 | 512MB SDRAM |
| 存储 | 8GB/16GB eMMC闪存可选 Micro SD卡槽 (使用CM0Lite时，可插入Micro SD卡，用于系统启动) |
| 软件参数 | |
|---|---|
| 操作系统 | Raspberry Pi OS (Desktop) 64-bit Raspberry Pi OS (Lite) 64-bit Raspberry Pi OS (Desktop) 32-bit Raspberry Pi OS (Lite) 32-bit |

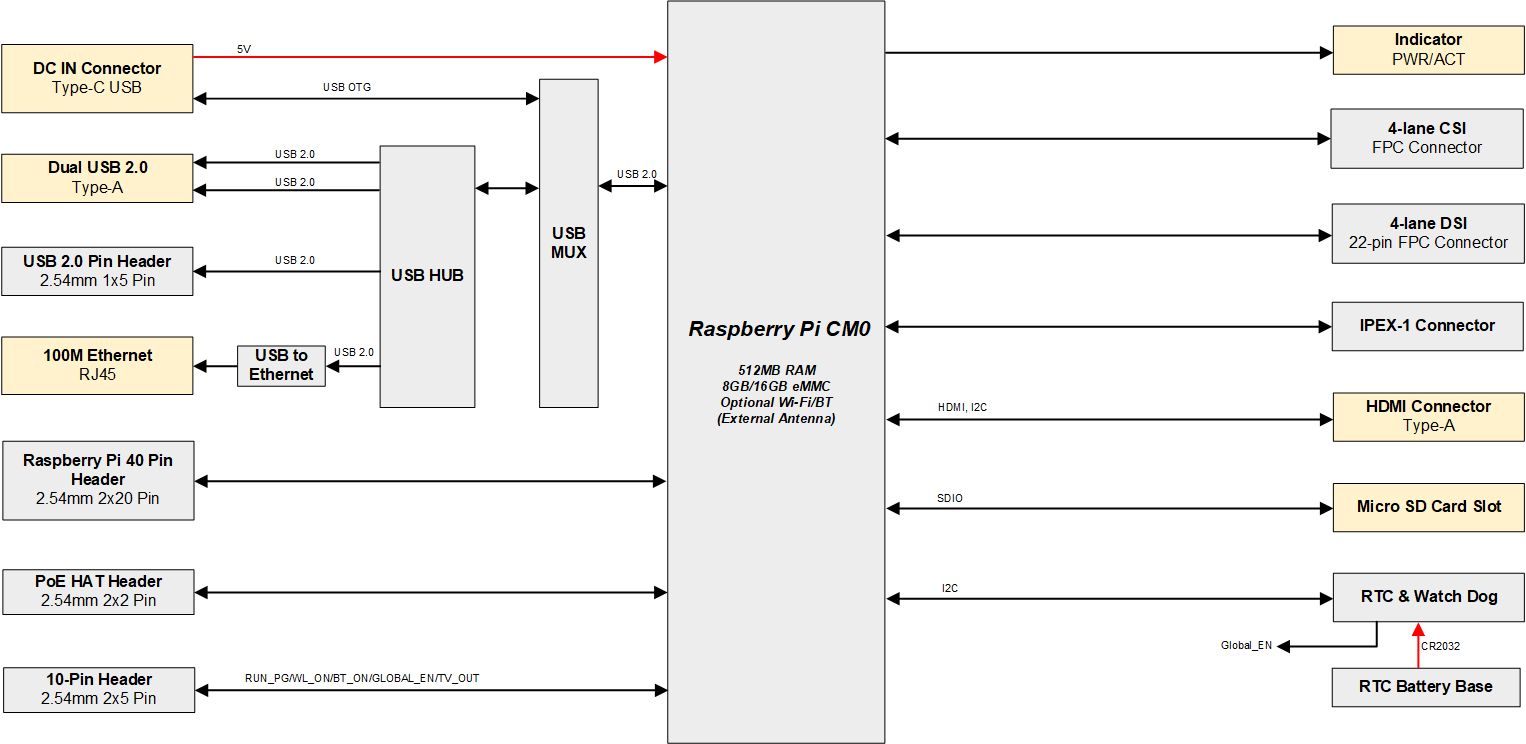

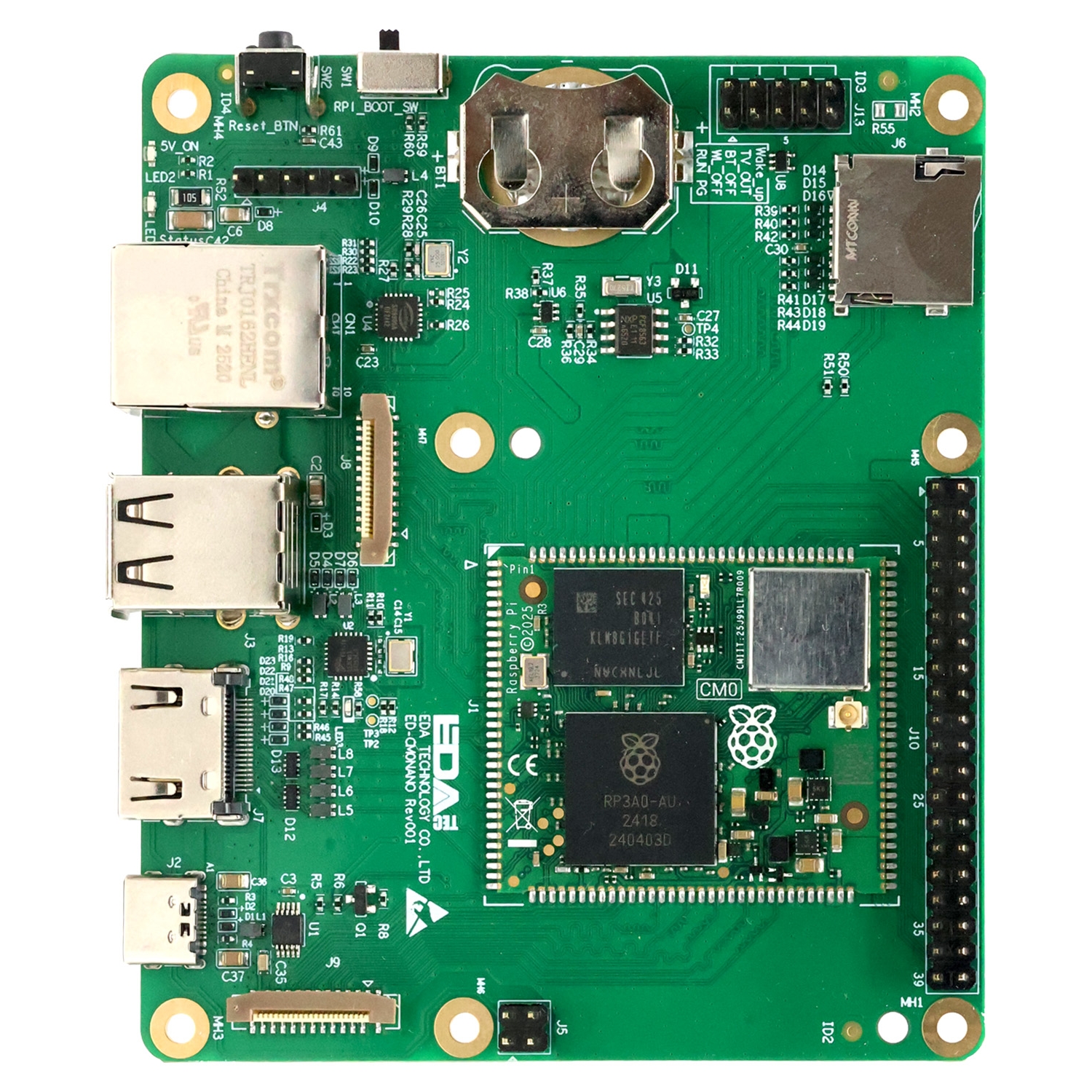

| 面板I/O | |
|---|---|
| RTC电池底座 | 1 x RTC电池底座，支持通过此接口安装RTC电池（CR2032） |
| 拨码开关 | 1 x 拨码开关，支持正常运行模式和烧录模式的切换
|
| 电源接口 | 1 x DC输入， USB Type-C连接器，支持5V输入 |
| HDMI接口 | 1 x HDMI，Type-A接口，兼容HDMI 1.3a标准，分辨率支持1080p 30Hz |
| USB 2.0接口 | 2 x USB 2.0，双层Type-A接口，每一路最高支持480Mbps传输速率 |
| 100M以太网接口 | 1 x 以太网接口(10M/100M自适应)，RJ45端子，用于接入以太网 |
| Micro SD卡槽 | 1 x Micro SD卡槽，支持安装Micro SD卡，用于启动系统 注：Micro SD卡槽仅适用于CM0Lite |
| 指示灯和按键 | |
|---|---|
| PWR | 1 x 电源指示灯，红色，用于查看设备上电和断电的状态 |
| ACT | 1 x 系统状态指示灯，绿色，用于查看设备的工作状态 |
| RESET | 1 x 复位按键，隐藏式按键，按下按键可重新启动设备 |
| 扩展接口 | |
|---|---|
| PoE HAT接口 | 1 x PoE HAT接口，2x2-Pin 2.54mm间距排针，支持扩展连接Raspberry Pi PoE HAT模块 |
| IPEX-1接口 | 1 x IPEX-1接口，支持连接外置天线 |
| Raspberry Pi 40-Pin接口 | 1 x Raspberry Pi 40-Pin接口，2x20-Pin 2.54mm间距排针，引脚定义包含GPIO2~GPIO27、2 x 3V3、2 x 5V、1 x ID_SD和1 x ID_SC，支持连接Raspberry Pi标准配件 |
| 4-lane CSI接口 | 1 x 4-lane CSI接口，22-Pin FPC连接器，支持扩展连接Raspberry Pi Camera |
| 4-lane DSI接口 | 1 x 4-lane DSI接口，22-Pin FPC连接器，支持扩展连接Raspberry Pi Touch Display |
| USB 2.0接口 | 1 x USB 2.0接口，1x5-Pin 2.54mm间距排针，引脚定义为VBUS/USB_DM/USB_DP/GND/NC，支持扩展USB 2.0接口 |
| 10-Pin接口 | 1 x 10-Pin接口，2x5-Pin 2.54mm间距排针，引脚定义为4xGND/RUN_PG/WL_ON/BT_ON/TV_OUT/RUN_PG_BUF/GLOBAL_EN，预留功能
|
| 扩展功能 | |
|---|---|
| RTC | 内置RTC功能，且提供RTC底座，支持安装CR2032电池作为RTC备份电源 |
| Watch Dog | 内置Watch Dog功能，提高了系统的可靠性 |
| 电气参数 | |
|---|---|
| 输入电压 | 5V DC 注：推荐使用5V 3A的适配器 |
| 最大功耗 | 10W |
| 机械参数 | |
|---|---|
| 尺寸 | 100mm x 85mm (长 x 宽) |
| 重量 | 约52g |
| 无线 | |
|---|---|
| Wi-Fi/蓝牙 (选配) | 支持2.4GHz Wi-Fi和蓝牙，带FPC天线
|
| 环境参数&法规 | |
|---|---|
| 工作温度 | -20°C ~ 60°C |
| 存储温度 | -20°C ~ 60°C |
| 工作环境湿度 | 5% ~ 95% (非冷凝) |
单位： mm
| 类型 | 标题 | 发布时间 |
|---|---|---|
| 数据手册 | ED-CM0NANO 数据手册 | 2025-10-17 |
| 用户手册 | ED-CM0NANO 用户手册 | 2025-10-17 |
