ED-ANT-C

一款采用IPEX-1接口的双频Wi-Fi FPC天线

主要特色

  • 双频合一：覆盖 2.4G+5.8G 全 Wi-Fi 频段，兼容 WiFi / 蓝牙 / Zigbee

  • 射频性能佳：高增益、天线效率高，VSWR＜2.5，全向辐射，信号稳定

  • 轻薄易集成：FPC 柔性材质，仅 5g，自带背胶粘贴安装

  • 标准通用接口：IPEX-1 端子配 60mm 线缆，适配主流主板模组

  • 宽温耐用：-30℃~70℃工作存储，工业 / 户外设备通用

  • 标准化成品：一体化天线组件，测试规范，量产省心


在线文档

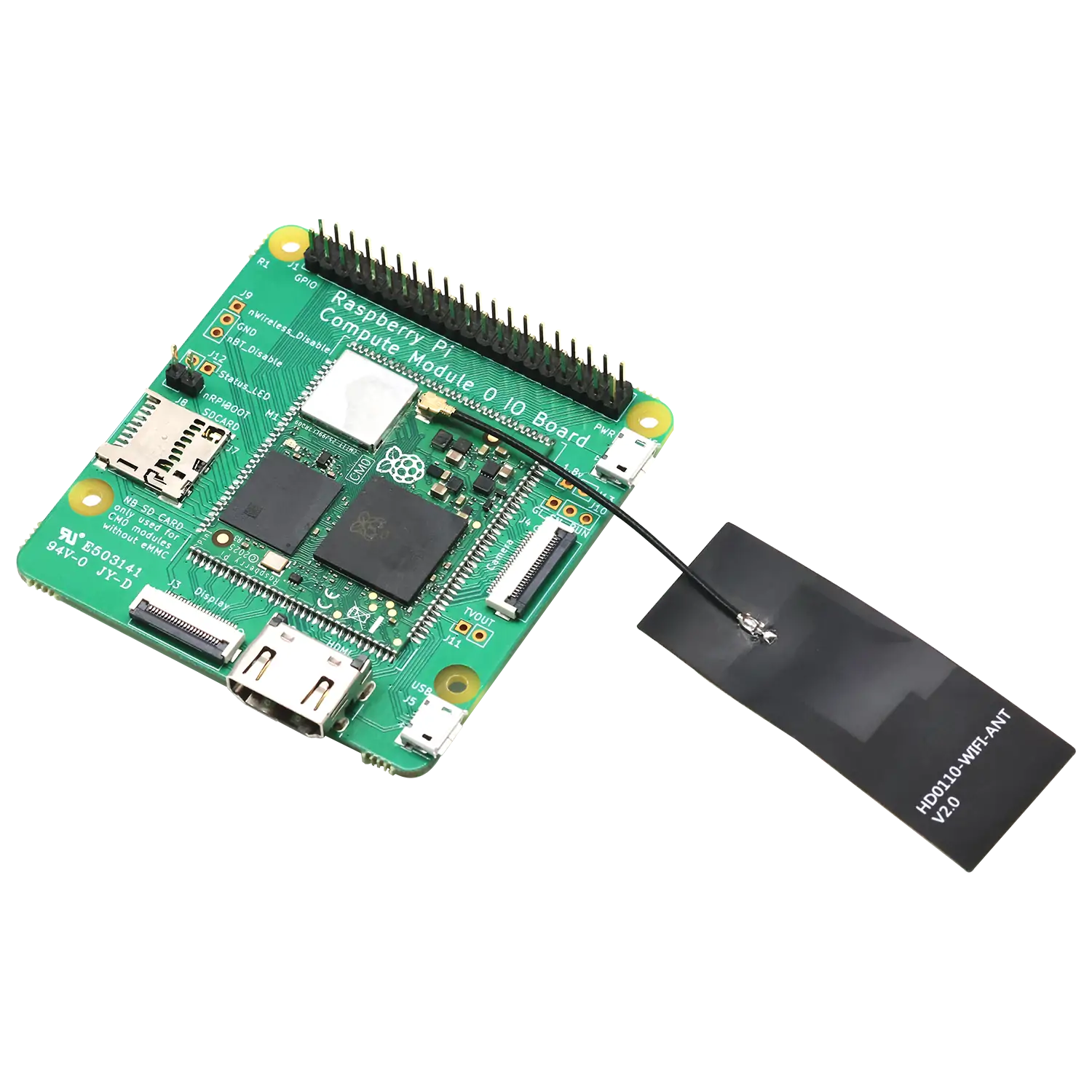

ED-ANT-C是一款采用IPEX-1接口的双频Wi-Fi FPC天线，可直接连接至主板对应接口，有效增强Wi-Fi信号的发射与接收性能，从而提升主板无线网络连接的稳定性与可靠性。


规格参数
参数规格
天线形式FPC+Cable
工作频段（MHz）2400 ~ 2500, 5150 ~ 5850
增益（dBi）2450MHz：3.5
5500MHz: 3.1
天线效率（%）2450MHz：51.5
5500MHz: 43.5
电压驻波比＜ 2.5:1
极化方式线极化
辐射方向全向
馈电阻抗（ohm）50
功率容量（dBm）33
天线接口IPEX-1
天线尺寸 (mm)59.45 x 21.7
重量（g）5
输入特性测试使用Agilent E5071C矢量网络分析仪
无线辐射特性测试使用微波暗室
工作温度（℃）-30°-70°
储存温度（℃）-30°-70°

匹配电路

matching-circuit

反射损耗

Fre (MHz)S11 (dB)
2400-10.7
2500-17.7
5150-6.6
5850-5.5
return-loss

天线方向图

2D方向图：

radiation-2d

3D方向图：

radiation-3d

天线效率和增益

频率（MHz）增益（dB）效率（dB）效率（%）
24003-2.852.1
24102.9-2.951.8
24203-350.5
24303.3-350.6
24403.4-2.951.1
24503.5-2.951.5
24603.5-2.852.8
24703.3-2.852.8
24803.7-2.654.8
24903.7-2.555.6
25003.4-2.754.2
51503.3-3.841.4
52003.2-3.742.9
52503.1-3.842.1
53003.1-3.842.1
53503.2-3.643.6
54003.3-3.445.2
54503.2-3.544.6
55003.1-3.643.5
55503.3-3.643.2
56003.3-3.643.7
56502.9-3.742.8
57003.2-3.544.8
57503.4-3.643.2
58003.4-3.940.5
58503.2-439.7
机械尺寸

单位：mm

wifi-dimension
订购代码
型号描述
ED-ANT-CWi-Fi FPC天线
文档
类型 标题 发布时间
数据手册 ED-ANT-C 数据手册 2026-06-29
