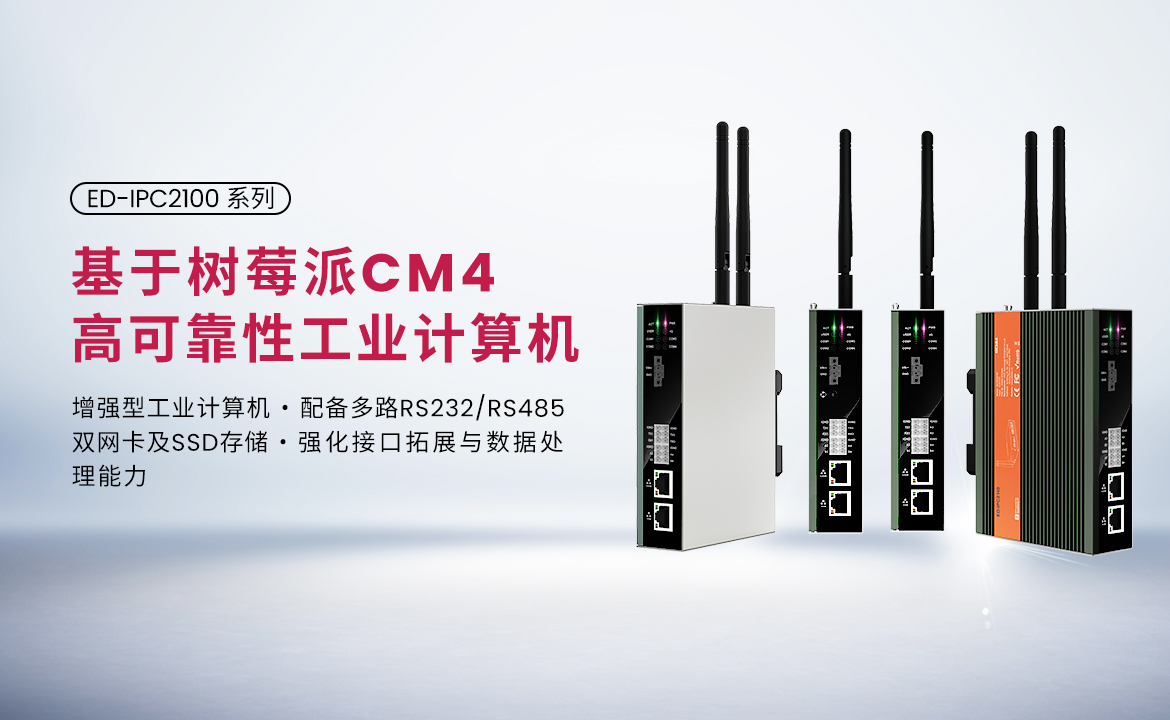

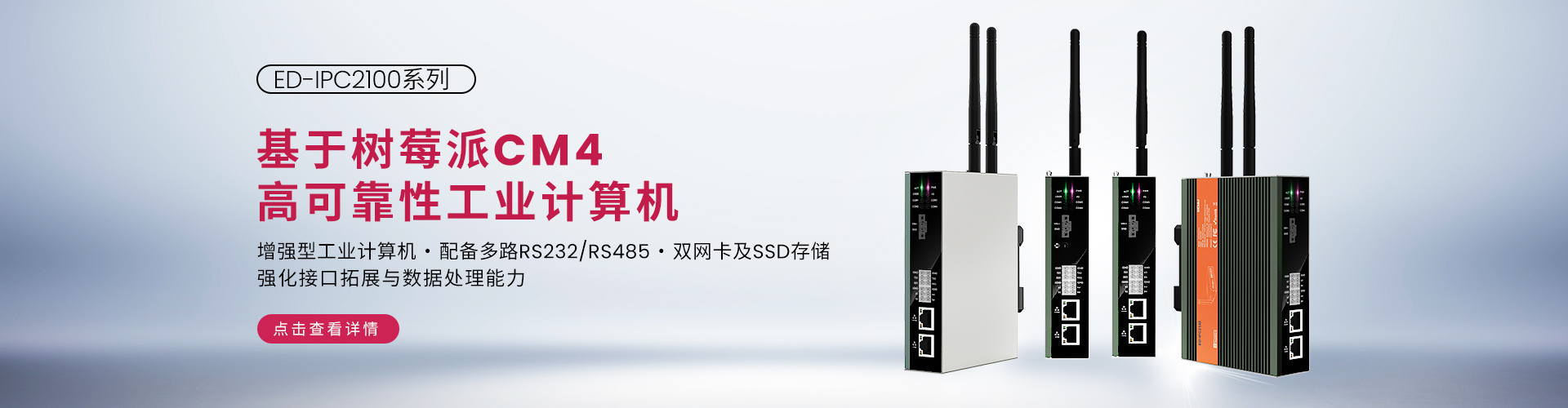

ED-IPC2100 系列

ED-IPC2100 系列

增强型工业计算机,配备多路RS232/RS485,双网卡及SSD存储,强化接口拓展与数据处理能力

主要特色
  • Broadcom BCM2711 4核Cortex-A72 (ARM v8) 64位1.5GHz SoC
  • 高达8GB LPDDR4 RAM和32GB的eMMC,支持Micro SD Card和M.2 NVMe SSD扩展
  • 双网口,1 x Gigabit 网口和1 x 100M网口
  • 4 x RS232/485带隔离接口,具备静电保护和浪涌保护
  • 2.4GHz&5GHz Wi-Fi、蓝牙和4G无线方式
  • 9V~36V宽压电源输入,具有过流、过压、和反接保护
  • 集成超级电容备份电源 (选配)、RTC、Watch Dog、EEPROM和加密芯片
  • -25℃~60℃宽温工作环境
  • 高质量的金属外壳,支持导轨安装
  • 产品通过CEFCCRoHS认证
IPC2100 系列选型指南
Model No.RS485RS232音频输出麦克风CSIDSI
IPC2110x 2x 2----
IPC2120x 2x 2
IPC2130x 3x 1----
IPC2140x 4-----


ED-IPC2100系列是由上海晶珩推出的工业计算机,专为满足工业环境的严苛要求而设计。这款计算机搭载了Broadcom BCM2711四核Cortex-A72(ARM v8)64位SoC,主频达到1.5GHz,能够提供强大的处理能力。

内存方面,用户可以选择1GB、2GB、4GB或8GB的LPDDR4 RAM,以满足不同的应用需求。存储选项同样灵活,支持8GB、16GB或32GB的eMMC闪存,同时兼容micro-SD卡和M.2 NVMe SSD,为用户提供了多样化的存储解决方案。

在无线连接方面,ED-IPC2100系列支持4G/LTE、双频2.4GHz和5.0GHz IEEE 802.11b/g/n/ac无线局域网,以及蓝牙5.0,确保了稳定高效的无线数据传输能力。丰富的接口配置包括1个Gigabit Ethernet端口、1个100M Ethernet端口、1个HDMI Type A端口、2个USB 2.0端口、1个Micro USB端口,以及多路RS232和RS485接口,部分型号还可选配CAN/DI/DO接口,为用户提供了广泛的连接选项。

电源输入支持9~36V DC,并具备极性反接、过压和过流保护功能,确保了设备的稳定运行。此外,还提供了3.5mm间距带螺丝孔的凤凰端子接口,并可选PoE功能,增加了电源的灵活性。设备还配备了RTC、Watch Dog、EEPROM、密码验证、超级电容备份电源(可选)、复位按钮、音频输出和麦克风(可选)以及8个LED指示灯,这些丰富的功能为用户提供了更多的便利和灵活性。

操作温度范围为-25℃至60℃,适应了宽温工作环境的需求。尺寸为143mm(长)x 100mm(宽)x 35mm(高),设计有铝制散热片,具备高质量的散热性能,并支持导轨安装,便于在工业环境中部署。

ED-IPC2100系列提供了多种型号供用户选择,包括IPC2110、IPC2120、IPC2130和IPC2140,这些型号在RS485、RS232、音频输出、麦克风、CSI和DSI接口的配置上有所不同,以满足不同用户的需求。例如,IPC2110型号提供了2个RS485和2个RS232接口,而IPC2120型号则在此基础上增加了音频输出和麦克风功能,以及CSI和DSI接口。

此外,ED-IPC2100系列还支持定制服务,用户可以根据自己的需求定制专属的工业计算机。在功能列表中,这款计算机还提供了详细的系统、软件参数、前面板I/O、后面板I/O、侧面板I/O、按键和指示灯、扩展I/O以及扩展功能的描述,展示了其全面的硬件配置和软件支持。

在电气参数方面,输入电压为9V至36V DC,最大功耗为24W。机械参数方面,尺寸为143mm x 100mm x 35mm(不包含导轨和天线),重量为750g,支持导轨安装。无线连接包括支持2.4GHz和5GHz双频Wi-Fi,以及蓝牙5.0,部分型号还可选配4G模块,以满足不同地区的网络需求。

环境参数和法规方面,工作温度和存储温度范围均为-25°C至60°C,工作环境湿度为20%至90%,并通过了FCC和CE等认证,确保了产品的可靠性和合规性。最后,ED-IPC2100系列还提供了系统框图和订购编码,方便用户进行选购和技术咨询。

ED-IPC2100受到多家知名海外媒体的详尽测试和报道!点击链接了解更多:

CNX SOFTWARE

LinuxGizmos

HS CODE

HS CODECOO
8471504090CN


工业计算机功能选择指南


功能分类IPC2000IPC2100IPC2200IPC2400IPC2500IPC2600IPC3020IPC3100IPC3630CM4 SENCM4 INDCM4 NanoCM4 MEDCM4 IO
中央处理器CM4CM4CM4CM4CM4CM4Pi 5CM5CM5CM4CM4CM4CM4CM4
内存1/2/4/8GB
LPDDR4
1/2/4/8GB
LPDDR4
1/2/4/8GB
LPDDR4
1/2/4/8GB
LPDDR4
1/2/4/8GB
LPDDR4
1/2/4/8GB
LPDDR4
2/4/8/16GB
LPDDR4X
2/4/8GB
LPDDR4X
2/4/8/16GB
LPDDR4X
1/2/4/8GB
LPDDR4
1/2/4/8GB
LPDDR4
1/2/4/8GB
LPDDR4
1/2/4/8GB
LPDDR4
1/2/4/8GB
LPDDR4
存储8/16/32GB
eMMC
8/16/32GB
eMMC
8/16/32GB
eMMC
8/16/32GB
eMMC
8/16/32GB
eMMC
8/16/32GB
eMMC
-16/32/64GB
eMMC
16/32/64GB
eMMC
8/16/32GB
eMMC
8/16/32GB
eMMC
8/16/32GB
eMMC
8/16/32GB
eMMC
8/16/32GB
eMMC
微型 SD 卡
-固态硬盘固态硬盘-固态硬盘固态硬盘固态硬盘固态硬盘固态硬盘固态硬盘-固态硬盘固态硬盘固态硬盘
无线2.4GHz 和 5GHz 双频 WiFi
蓝牙 5.0 / 低功耗蓝牙 (BLE)
-4G4G-5G4G-4G4G4G4G-4G4G
接口千兆以太网 x 1
USB 2.0 x 1
USB 3.0 x 2
HDMI x 1
DSI/CSI
千兆以太网 x 1百兆以太网 x 1
USB 2.0 x 2
RS232 ≤ x 2
RS485 ≤ x 4
HDMI x 1
DSI/CSI
千兆以太网 x 3
USB 2.0 x 2
USB 3.0 x 1
HDMI x 1
DSI/CSI
千兆以太网 x 1
USB 2.0 x 1
USB 3.0 x 2
RS232 ≤ x 3
RS485 ≤ x 4
HDMI x 1
DSI/CSI
千兆以太网 x 3
USB 2.0 x 2
HDMI x 1
千兆以太网 x 1
百兆以太网 x 1
USB 2.0 x 2
RS232 ≤ x 2
RS485 ≤ x 4
CAN ≤ x 2
HDMI x 1
DSI/CSI
DI/DO ≤ x 8
千兆以太网 x 1
USB 2.0 x 2
USB 3.0 x 2
RS232 x 1
RS485 x 1
HDMI x 2
DSI/CSI
千兆以太网 x 1
百兆以太网 x 1
USB 2.0 x 2
RS232 ≤ x 2
RS485 ≤ x 4
HDMI x 1
DSI/CSI
千兆以太网 x 1
百兆以太网 x 1
USB 2.0 x 2
RS232 ≤ x 2
RS485 ≤ x 4
CAN ≤ x 2
HDMI x 1
DSI/CSI
DI/DO ≤ x 8
千兆以太网 x 1
USB 2.0 x 2
RS232 x 1
RS485 x 4
CAN x 1
HDMI x 2
DSI/CSI
千兆以太网 x 1
百兆以太网 x 1
USB 2.0 x 2
RS232 x 1
RS485 x 2
HDMI x 2
DSI/CSI
DI/DO
ADC
千兆以太网 x 1
USB 2.0 x 1
USB 3.0 x 2
HDMI x 2
DSI/CSI
千兆以太网 x 1
USB 2.0 x 1
USB 3.0 x 2
HDMI x 2
千兆以太网 x 1
USB 2.0 x 2
USB 3.0 x 3
HDMI x 2
DSI/CSI
扩展RTC, CR1220RTC, CR1220
硬件看门狗
RTC, CR1220
硬件看门狗
RTC, CR1220RTC, CR1220
硬件看门狗
RTC, CR1220
硬件看门狗
RTC, CR1220RTC, CR1220
硬件看门狗
RTC, CR1220
硬件看门狗
RTC, CR1220
硬件看门狗
RTC, CR1220
硬件看门狗
RTC, CR1220
硬件看门狗
RTC, CR1220
硬件看门狗
高质量立体编解码器
RTC, CR1220
硬件看门狗
工作温度(℃)-25~60℃-25~60℃-25~60℃-25~60℃-25~60℃-25~60℃-25~60℃-25~60℃-25~60℃-25~60℃-25~60℃-25~60℃0 ~ 60°C0 ~ 60°C
机械无风扇设计-
安装导轨安装
墙式安装
桌面
导轨安装
墙式安装
桌面
导轨安装
墙式安装
桌面
导轨安装
墙式安装
桌面
桌面导轨安装
墙式安装
桌面
桌面导轨安装
墙式安装
桌面
导轨安装
墙式安装
桌面
桌面桌面桌面导轨安装
墙式安装
桌面
导轨安装
墙式安装
桌面
电源输入(直流)9V~28V9V~36V9V~36V9V~28V9V~36V9V~36V5V9V~36V9V~36V9V~28V9V~36V7V~18V5V12V


系统框图
IPC2100 System Diagram
规格参数
系统
CPUBroadcom BCM2711 4核Cortex-A72 (ARM v8) 64位1.5GHz SoC
VPUH.265 (HEVC),最高支持4Kp60解码
H.264,最高支持1080p60解码和1080p30编码
GPUOpenGL ES 3.1 & Vulkan 1.0
内存1GB/2GB/4GB/8GB LPDDR4-3200 SDRAM可选
存储8GB/16GB/32GB eMMC闪存可选
Micro SD卡槽 (用于扩展用户数据存储)
M.2 NVMe SSD(支持选配128GB/256GB/512GB)
软件参数
操作系统Raspberry Pi OS(Desktop) 32-bit
Raspberry Pi OS (Lite) 32-bit
Raspberry Pi OS (Desktop) 64-bit
Raspberry Pi OS (Lite) 64-bit
前面板I/O
电源接口1 x DC输入,2-Pin 3.5mm间距带螺丝孔的凤凰端子,支持9V~36V输入,信号定义为VIN+/GND
音频接口(选配)1 x 音频输入/立体声输出,3.5mm音频接口,可作为麦克风输入和立体声输出
  • 当接入耳机时,音频输出切换至耳机
  • 当未接入耳机时,音频输出切换至Speaker
注:仅ED-IPC2120包含此接口
RS485/232接口12-Pin 3.5mm间距凤凰端子,带隔离保护,具备静电保护和浪涌保护。可根据实际需要配置为不同数量的RS232和RS485端口,其中RS232单路信号定义为IGND/TX/RX,RS485单路信号定义为IGND/A/B
  • ED-IPC2110:2 x RS485 + 2 x RS232
  • ED-IPC2120:2 x RS485 + 2 x RS232
  • ED-IPC2130:3 x RS485 + 1 x RS232
  • ED-IPC2140:4 x RS485
1000M以太网接口1 x 以太网接口(10/100/1000M自适应),RJ45端子,用于接入以太网
100M以太网接口1 x 以太网接口(10/100M自适应),RJ45端子,用于接入以太网
后面板I/O
SD卡槽1 x Micro SD卡槽,支持安装SD卡,用于存储用户数据
SIM卡槽1 x Nano SIM卡槽,用于安装获取4G信号的SIM卡
Micro USB接口1 x Micro USB,支持通过此接口对系统进行eMMC烧录
侧面板I/O
HDMI接口1 x HDMI,type A接口,兼容HDMI 2.0标准,分辨率支持4K 60Hz
USB接口2 x USB 2.0,type A接口,每一路最高支持480Mbps传输速率
天线接口2 x SMA接口(选配),连接4G和Wi-Fi/BT天线
按键和指示灯
RESET1 x Reset按键,用于对设备进行复位
PWR1 x 电源指示灯,红色,用于查看设备上电和断电的状态
4G1 x 4G信号指示灯,绿色,用于查看4G信号的状态
ACT1 x 系统状态指示灯,绿色,用于查看设备的工作状态
USER1 x 用户指示灯,绿色,用户可以根据实际需求自定义状态
COM1~COM44 x 串口指示灯,绿色,用于查看串口的通信状态
内部I/O
12V 1A 电源3 x DC输出,2-Pin 2.0mm间距线对板连接器,12V 1A输出
引脚定义为GND/12V,预留给扩展的LCD屏供电
5V 1A 电源1 x DC输出,3-Pin 2.0mm间距线对板连接器,5V 1A输出
引脚定义为GND/5V/GND,预留给扩展的LCD屏供电
40-Pin GPIO1 x GPIO Pin Header,2x20-Pin 2.54mm间距排针,用于引出CM4的GPIO口
引脚定义为:GPIO1~GPIO27/3V3/5V2/GND兼容扩展模块,预留连接扩展配件
10-Pin GPIO1 x GPIO Pin Header,2x5-Pin 2.54mm间距排针,用于引出扩展的GPIO口
用户可自定义选择扩展,引脚定义为:8xGPIO/3V3/GND
CSI (选配)1 x Pin Header,2x15-Pin 0.4mm间距连接器,2-Lane CSI信号,用于扩展连接800万像素 CSI摄像头
注:仅ED-IPC2120包含此接口
DSI (选配)1 x FPC DSI,30-Pin 0.5mm间距FPC连接器,4-Lane DSI信号,预留连接扩展的LCD屏,支持USB/I2C触屏和背光调节
注:仅ED-IPC2120包含此接口
USB1 x USB 2.0,5-Pin 1.5mm间距线对板连接器,用于扩展USB 2.0接口
M.2 B1 x M.2 B,M.2 B Key连接器,用于外接SSD兼容M.2 B 2230和M.2 B 2242的SSD
Speaker (选配)1 x 功放输出,4-Pin 1.5mm间距线对板连接器,双通道立体声音频输出
可扩展连接2个4Ω 3W的立体声喇叭,引脚定义为:R+/R-/L+/L-

注:仅ED-IPC2120包含此接口
扩展功能
EEPROM支持4K Byte容量的存储,提高设备系统的易用性
加密芯片可搭配实现需要的上层应用,提高设备系统的安全性
RTC集成1F超级电容作为RTC备份电源,保障系统时钟不受设备下电的影响
同时提供RTC电池底座,用户也可以自行购买CR1220电池作为RTC备份电源
Buzzer根据实际应用可配置提示或异常,实现报警功能
Watch Dog*目前硬件上已经预留Watch Dog,但还需要额外的软件来支持,对应的软件正在开发中
电气参数
输入电压9V ~ 36V DC
最大功耗24W
机械参数
尺寸143mm x 100mm x 35mm (长x宽x高,不包含导轨和天线)
重量750g
安装方式导轨安装
无线
Wi-Fi/蓝牙 (选配)支持2.4GHz&5GHz双频Wi-Fi和蓝牙5.0,带天线
  • 2.4GHz Wi-Fi:兼容IEEE 802.11 b/g/n
  • 5GHz Wi-Fi:兼容IEEE 802.11 a/n/ac
  • 蓝牙兼容2402MHz ~ 2480MHz频段
4G (选配)通过Mini PCIe接口实现与多种4G LTE模块连接,带天线
  • EC20-CN模块(China/India)
    • LTE FDD: B1/B3
    • LTE TDD: B38/B39/B40/B41
    • TDSCDMA: B34/B39
    • WCDMA: B1
    • CDMA 1x/EVDO: BC0
    • GSM: 900/1800MH
  • EC25-AFX模块(North America)
    • LTE-FDD: B2/B4/B5/B12/B13/B14/B66/B71
    • LTE-TDD
    • WCDMA: B2/B4/B5
    • GSM/EDGE
  • EC25-EUX模块(Latin America/Australia/New Zealand)
    • LTE-FDD: B1/B2/B3/B4/B5/B7/B8/B28
    • LTE-TDD: B40
    • WCDMA: B1/B2/B4/B5/B8GSM/EDGE: B2/B3/B5/B8
  • EC25-EUX模块(Europe/Middle East/Africa/Thailand)
    • LTE-FDD: B1/B3/B7/B8/B20/B28A
    • LTE-TDD: B38/B40/B41
    • WCDMA: B1/B8
    • GSM/EDGE: B3/B8
环境参数&法规
工作温度-25°C ~ 60°C
存储温度-25°C ~ 60°C
工作环境湿度5% ~ 95%(非冷凝)
认证FCC
FCC 47 CFR Part 15 Subpart B
CE
EN IEC 62368-1/EN IEC 62311/EN IEC 61000-3-2/EN IEC 61000-3-3
EN 55032/EN 55035
EN 301 489-1/EN 301 489-3/EN 301 489-17/EN 301 489-52
EN 301 328/EN 301 440/EN 301 511/EN 301 908-1/EN 301 908-2
机械尺寸

单位:mm

IPC2100 Dimensions
订购代码
IPC2100 Odering Code
文档
类型 标题 发布时间
数据手册 ED-IPC2100 系列 数据手册 2024-04-10
用户手册 ED-IPC2100 系列 用户手册 2024-04-10
OS ED-IPC2100 系列 安装操作系统 2024-04-10
勘误表 升级4G模块固件 2024-04-10
勘误表 Nano SIM卡槽兼容0.8mm厚度SIM卡问题 2024-04-10
CE报告 ED-IPC2100 CE报告 2024-04-10
RoHS证书 ED-IPC2100 RoHS证书 2024-04-10
RoHS报告 ED-IPC2100 RoHS报告 2024-04-10
FCC证书 ED-IPC2100 FCC证书 2024-04-10
FCC报告 ED-IPC2100 FCC报告 2024-04-10
EU声明 ED-IPC2100 EU声明 2024-04-10
