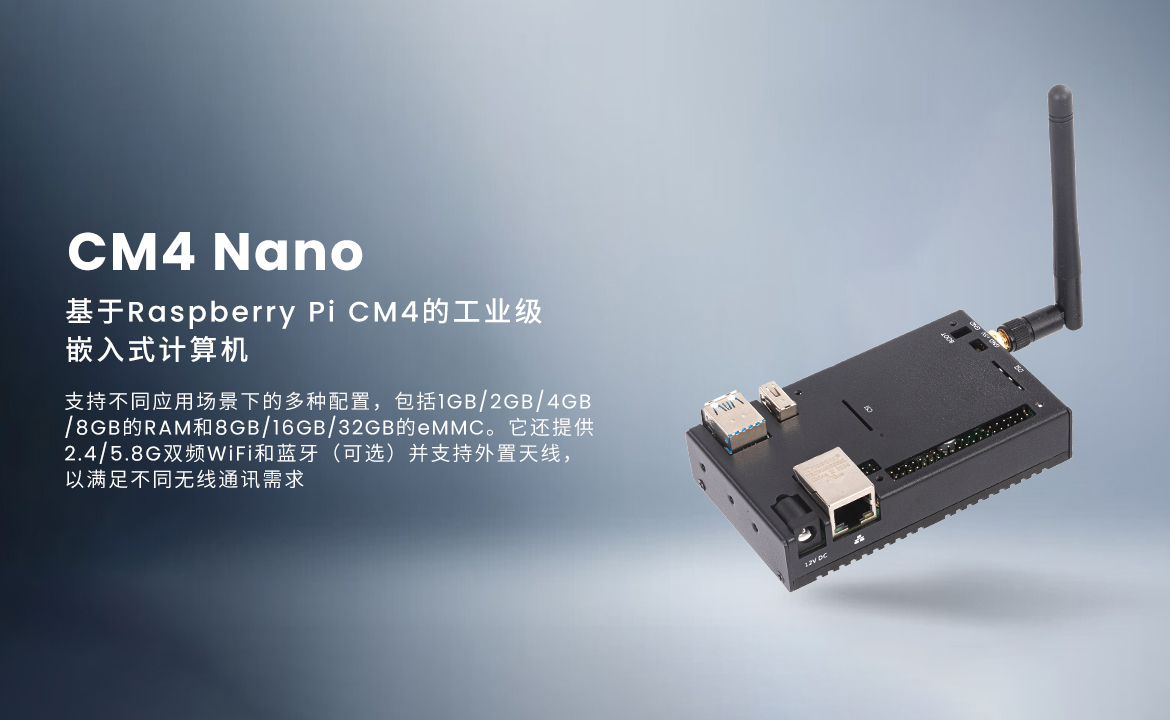

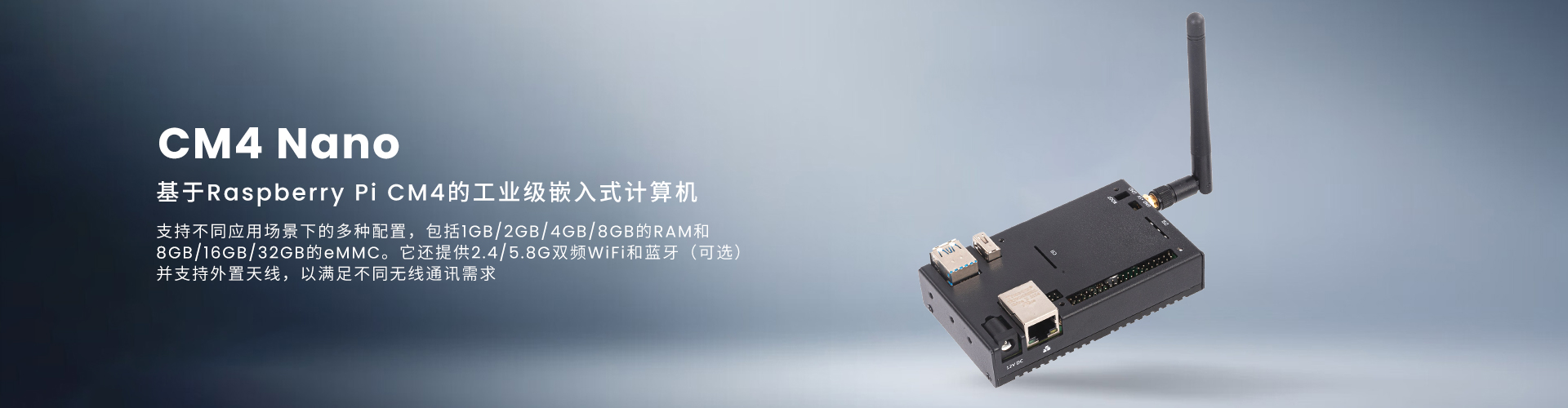

CM4 Nano

CM4 Nano

小型化工业计算机,针对空间敏感应用,低功耗设计

主要特色
  • 基于Raspberry Pi Compute Module 4:工业级设计,专为工业应用设计
  • 灵活的配置选项:支持1GB/2GB/4GB/8GB RAM和8GB/16GB/32GB eMMC
  • 双频WiFi和蓝牙:支持2.4/5.8G双频WiFi和蓝牙5.0,可选配外置天线。
  • SD卡存储扩展:提供SD卡槽用于数据存储
  • 实时时钟与告警:具备电池备份的实时时钟和告警蜂鸣器
  • 兼容Raspberry Pi官方配件:CSI和DSI接口支持连接Raspberry Pi Camera和Display
  • 丰富的接口:2路USB3.0和1路USB2.0外置接口,以及1路内置USB3.0 Type C接口
  • 灵活的电源输入:支持+8V~18VDC电源输入
  • 优异的散热性能:铝合金CNC加工外壳,整面铝合金散热片
  • 宽温工作范围:经测试可在-25~60°C环境下全速可靠地正常工作
  • 易于安装:支持DIN导轨安装,可选配安装支架
  • 预装操作系统:预装Raspberry Pi OS
  • 额外的指示灯和按键:包括电源指示灯、系统工作状态指示灯和系统复位按钮
  • Raspberry Pi 40-PIN:提供额外的扩展可能
  • 稳定可靠的性能:设计上注重散热和稳定的无线连接,适合长时间运行。

CM4 Nano是上海晶珩推出的一款基于Raspberry Pi Compute Module 4(简称CM4)的工业级嵌入式计算机。这款设备专为工业应用设计,具有紧凑的尺寸和强大的扩展能力。它充分利用了CM4的结构灵活性,有效解决了CPU、无线模组和PMU的散热问题,并通过外置WiFi/BT天线提高了无线通讯的可靠性。

CM4 Nano支持不同应用场景下的多种配置,包括1GB/2GB/4GB/8GB的RAM和8GB/16GB/32GB的eMMC。它还提供2.4/5.8G双频WiFi和蓝牙(可选),并支持外置天线,以满足不同无线通讯需求。

系统提供一路SD卡通道用于存储用户数据,用户可以根据应用需求选择不同容量的SD卡,这相比内置eMMC存储器,SD卡具有更大的容量和更低的成本。用户可以使用CM4上的eMMC存储系统代码,使用SD卡存储应用数据。

CM4 Nano提供电池备份的实时时钟和告警蜂鸣器,支持带POE功能的千兆网口,兼容Raspberry Pi官方的PoE HAT。它的CSI和DSI接口与Pi4 Model B完全兼容,CSI支持Raspberry Pi官方8M和12M Pixel HQ摄像头,DSI接口支持Raspberry Pi官方7”显示屏。HDMI接口采用标准HDMI座子。

此外,CM4 Nano提供2路USB3.0和1路USB2.0外置接口,以及1路内置USB3.0 Type C接口用于用户内部扩展。系统支持+8V~18VDC电源输入,40PIN的座子提供5V@2A和3.3V@1.5A的输出功率,支持大功率的扩展模块。

CM4 Nano的外形与标准Raspberry Pi4 Model B相似,PCB外形尺寸95mm*58mm,比Pi4 Model B稍大,连接器从前后两端出线。底部由一块103mm*61.5mm*5mm的散热片为CPU、无线模组和PMU散热,使整机能在高温的环境下可靠地工作。经实际测试,CM4 Nano可以在环境温度-25~60°C下全速可靠地正常工作。CM4 Nano铝合金散热片底部预留4个M2.5的螺丝孔,便于用户安装在其他设备上,也支持DIN导轨安装。

CM4 Nano搭载了Broadcom BCM2711四核Cortex A72 1.5GHz (ARM v8) 64-bit CPU,支持H.265 (HEVC) (最高支持4Kp60解码), H.264 (最高支持1080p60解码, 1080p30编码)以及OpenGL ES 3.0 graphics,提供了强大的图形和视频处理能力。在存储方面,除了可选的8GB / 16GB / 32GB eMMC,还提供了1个micro SD卡座用于拓展用户数据存储。

在有线接口方面,CM4 Nano配备了1个支持PoE供电10/100M/1000以太网(需配官方PoE HAT)、2个USB3.0(外置)和1个USB3.0(内置)以及1个USB2.0。无线通讯方面,支持1个2.4G/5.8G WiFi兼容IEEE 802.11 b/g/n/ac标准和1个Bluetooth 5.0 BLE,提供WiFi/BLE外置天线和PCB天线可选。

CM4 Nano还具备1 x带备份电池的RTC、1 x LED电源指示、1 x LED系统工作状态指示、1 x 系统复位按钮和1 x 蜂鸣器等工业接口与功能。它支持标准的40针扩展接口和1路内置USB3.0 Type C接口用于用户内部扩展。

CM4 Nano受到多家知名海外媒体的详尽测试和报道!点击链接了解更多:

CNX SOFTWARE

Hackster.io

LinuxGizmos

FAQ

1. 为什么在官方系统中安装了CM4工业版后,有些功能会失效?

我们建议客户安装由我们提供的系统镜像。否则,请下载我们的BSP来使一些外部接口工作。

2.CM4 Nano是否可以在micro SD卡中启动?

不能,micro SD卡只作为数据存储。操作系统应安装在eMMC中。

3. CM4 Nano上的40PIN是否有信号被占用?

蜂鸣器已经占用了GPIO6。如果不需要使用,可以去掉电阻R39,将GPIO6与蜂鸣器电路断开。SD卡占用GPIO22,23,24,25,26,27.如果你不使用它,请不要插入SD卡。

4. 我如何访问EDATEC的图像文件?

https://docs.edatec.cn/cm4-nano/downloads.html#raspberry-pi-os-image-with-bsp-installed 您可以从EDATEC网站上的上述链接下载。

5.如何安装镜像?

https://docs.edatec.cn/cm4-nano/installation.html#flashing-the-compute-module-emmc 你可以通过阅读上面的链接来参考说明。

6.如何解决在打开CM4 Nano时出现的 "config failed, hub doesn't have any ports! (err -19) "的错误?

删除config.txt中的 "otg_mode=1",[cm4],然后同时添加 "dtoverlay=dwc2,dr_mode=host"。


HS CODE

HS CODECOO
8471504090CN


工业计算机功能选择指南


功能分类IPC2000IPC2100IPC2200IPC2400IPC2500IPC2600IPC3020IPC3100IPC3630CM4 SENCM4 INDCM4 NanoCM4 MEDCM4 IO
中央处理器CM4---
CM5------------
Pi 5-------------
内存1GBLPDDR4---
2/4/8GBLPDDR4--------
16GBLPDDR4X------------
存储8/16/32GBeMMC---
64GBeMMC------------
微型 SD 卡
固态硬盘---
无线Wi-Fi/BT
4G-----
5G-------------
接口千兆以太网x 1x 1x 1x 1x 1x 1x 1x 1x 1x 1x 1x 1x 1x 1
百兆以太网- x 1---x 1-x 1 x 1-x 1---
USB 2.0x 1x 2x 2x 1x 2x 2x 2 x 2x 2x 2x 2x 1x 1x 2
USB 3.0x 2- x 1x 2-- x 2----x 2x 2x 3
RS232-≤ x 2- ≤ x 3-≤ x 2 x 1 x 2≤ x 2x 1x 1---
RS485-≤ x 4-≤ x 4-≤ x 4x 1≤ x 4 ≤ x 4 x 4x 2---
CAN-----≤ x 2--≤ x 2x 1----
HDMI x 1 x 1 x 1 x 1 x 1 x 1x 2x 1x 1x 2x 2x 2x 2x 2
DSI--
CSI--
DI/DO-----≤ x 8--≤ x 8-----
ADC-------------
扩展RTC
硬件看门狗---
高质量立体编解码器-------------
工作温度(℃)-25~60℃--
0 ~ 60°C------------
机械无风扇设计-
安装导轨安装墙式安装----
桌面
电源输入(直流)9V~28V-----------
9V~36V-------
7V~18V-------------
5V------------
12V-------------

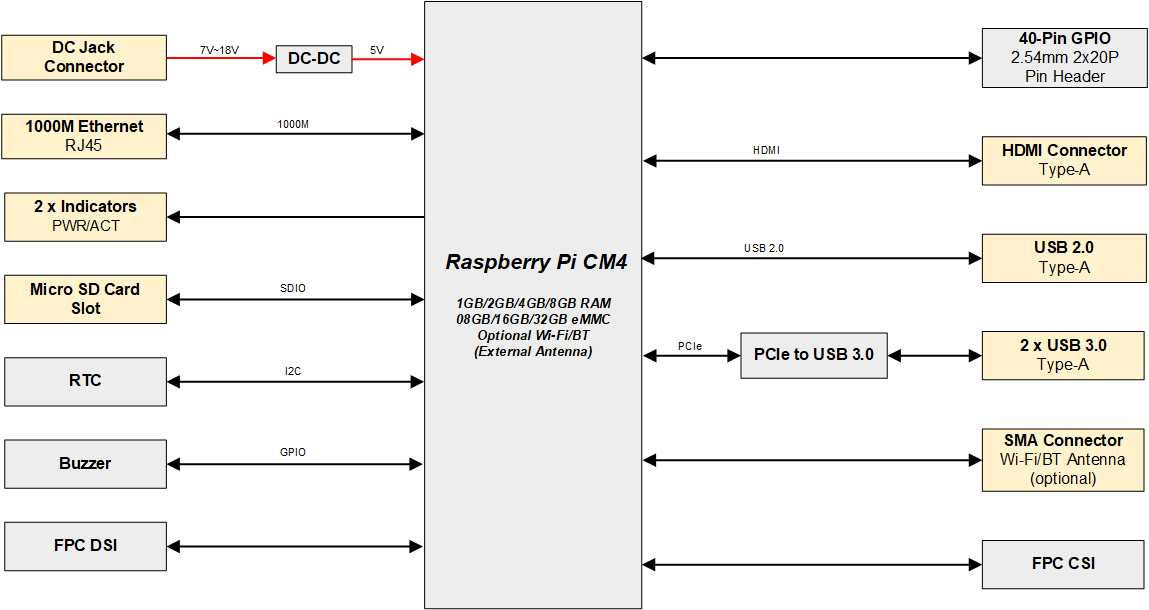

系统框图
规格参数
规格说明
CPUBroadcom BCM2711 4核Cortex-A72 (ARM v8) 64位1.5GHz SoC
内存1GB/2GB/4GB/8GB LPDDR4-3200 SDRAM可选
存储8GB/16GB/32GB eMMC闪存可选
Micro SD卡槽 (用于扩展用户数据存储)
Wi-Fi/蓝牙 (选配)支持2.4GHz&5GHz双频Wi-Fi和蓝牙5.0,带天线
  • 2.4GHz Wi-Fi:兼容IEEE 802.11 b/g/n
  • 5GHz Wi-Fi:兼容IEEE 802.11 a/n/ac
  • 蓝牙兼容2402MHz ~ 2480MHz频段
1000M以太网接口1 x 以太网接口 (10/100/1000M自适应),RJ45端子,用于接入以太网
SD卡槽1 x Micro SD卡槽,支持安装Micro SD卡,用于存储用户数据
HDMI接口1 x HDMI,Type-A接口,兼容HDMI 2.0标准,分辨率支持4K 60Hz
USB 3.0接口2 x USB 3.0,Type-A接口,每一路最高支持5Gbps传输速率
USB 2.0接口1 x USB 2.0,Type-A接口,最高支持480Mbps传输速率
预留接口
  • DSI接口:支持扩展连接LCD屏
  • CSI:支持扩展连接Camera
  • 40-PIN连接器:Raspberry Pi标准40-PIN接口
  • 4-Pin PoE连接器:支持扩展连接PoE模块
  • 2-Pin DC 5V:扩展5V电源输出
扩展功能
  • 内置RTC功能
  • 内置1个蜂鸣器
LED
  • 绿色:系统状态
  • 红色:电源指示灯
输入电源7V~18V DC
尺寸103mm(L) x 62mm(W) x 32mm(H)
外壳铝合金散热
天线外置天线
工作温度范围-25°C ~60°C
操作系统
  • Raspberry Pi OS (Desktop) 32-bit
  • Raspberry Pi OS (Lite) 32-bit
  • Raspberry Pi OS (Desktop) 64-bit
  • Raspberry Pi OS (Lite) 64-bit
机械尺寸
订购代码

可选配件

用户可根据实际需要选配导轨支架,进行导轨安装。

订购编码描述图片

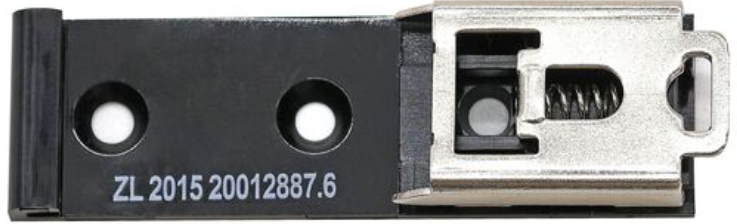

ED-ACC-DRBNANO35mm DIN导轨安装支架bracket.png
文档
类型 标题 发布时间
数据手册 ED-CM4NANO 数据手册 2024-04-10
用户手册 ED-CM4NANO 用户手册 2024-04-10
