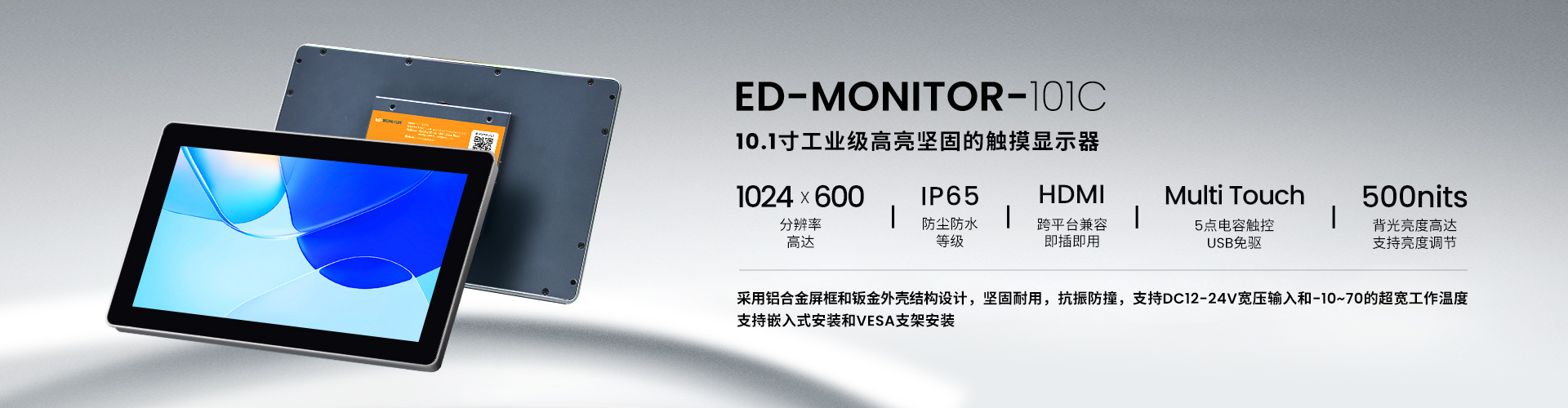

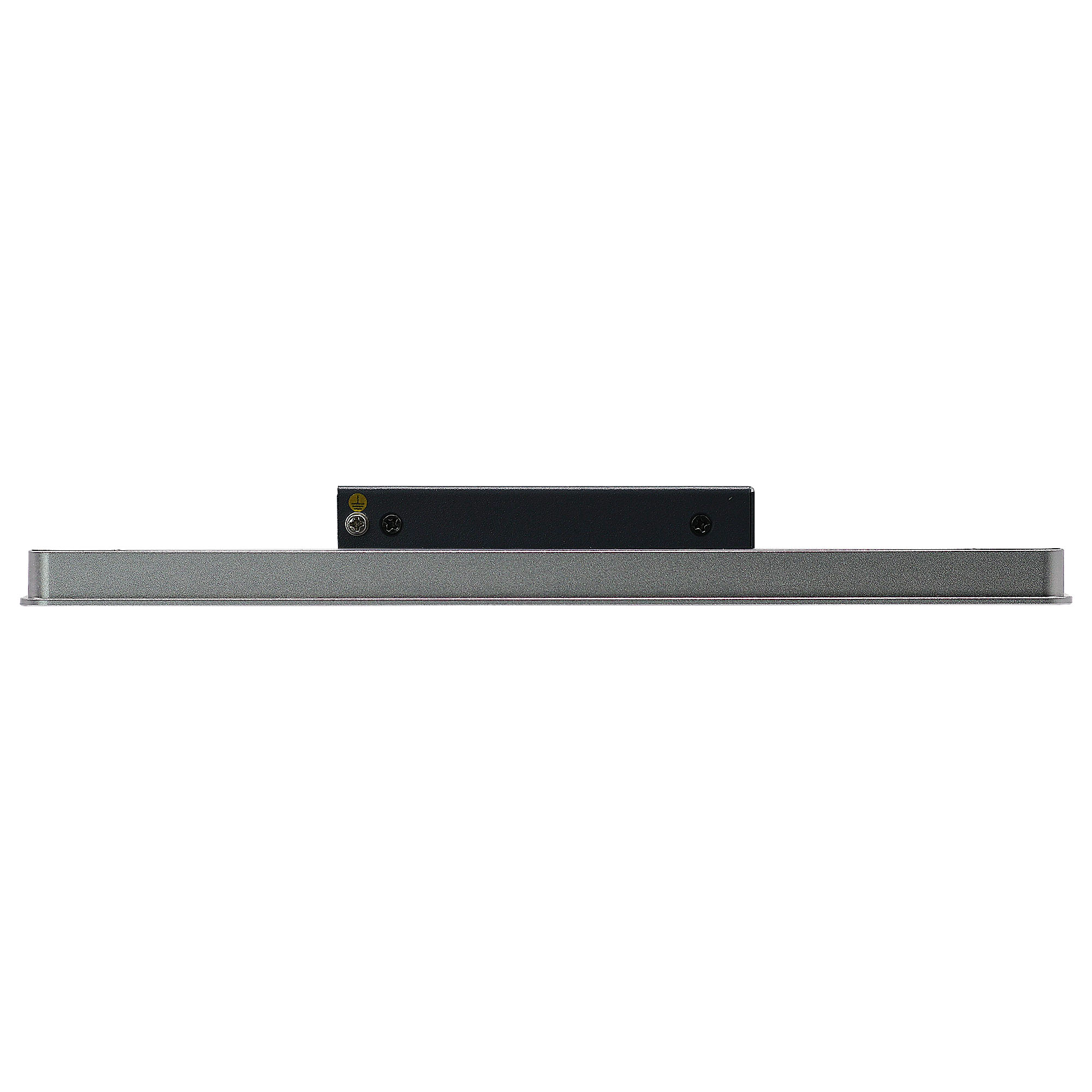

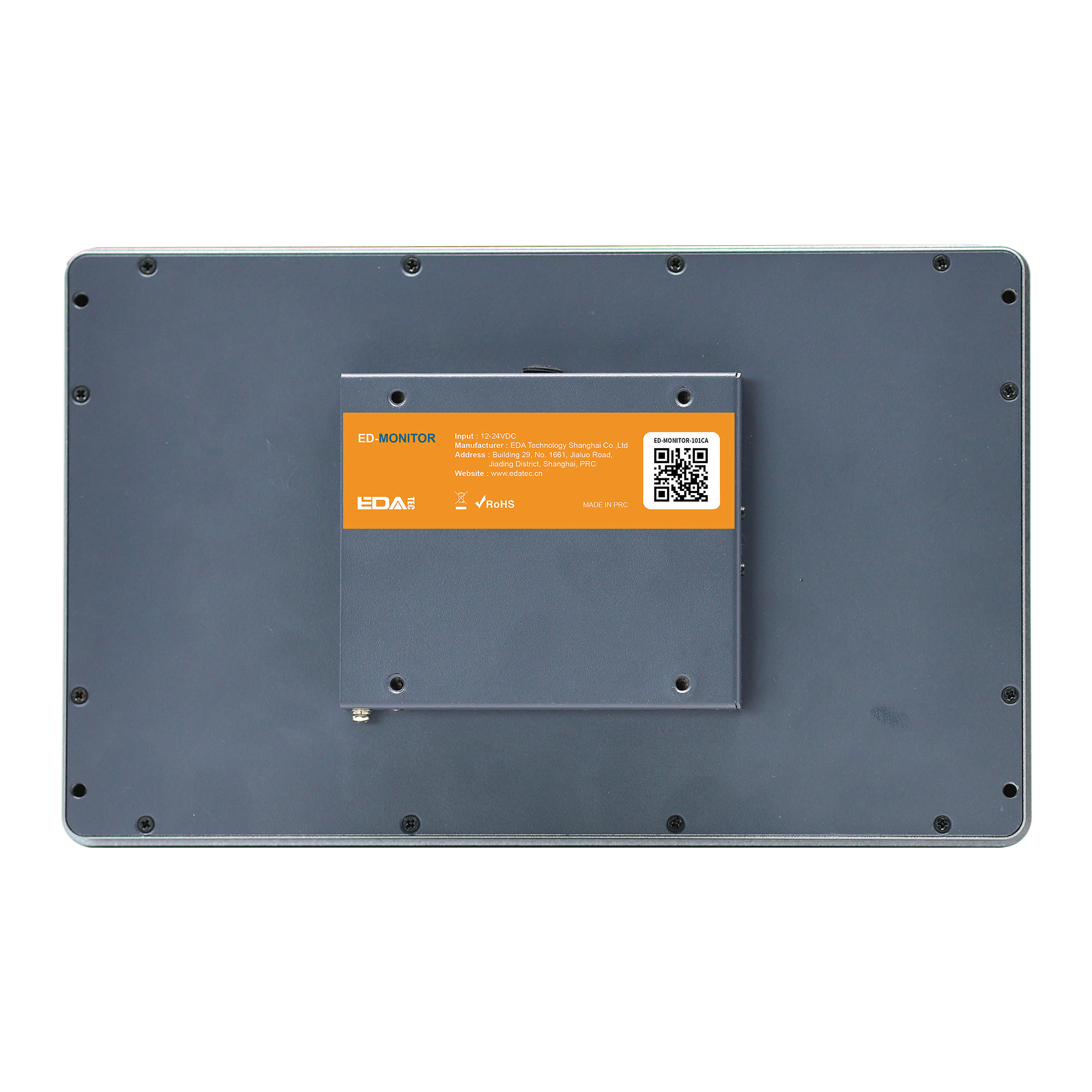

ED-MONITOR-101C是一款10.1英寸工业HDMI触摸显示器，专为工业应用场景使用而设计。分辨率高达1024 x 600, 支持USB多点触控，免驱即用，并内置音频输出接口，提供完整的多媒体融合方案，完美适配Raspberry Pi等平台。采用铝合金屏框和钣金外壳结构设计，坚固耐用，抗振防撞，前面板IP65等级防水防尘，高达500nits的背光亮度，内容清晰可见，支持DC12-24V宽压输入和-10~70的超宽工作温度，支持嵌入式安装和VESA支架安装。
ED-Monitor受到多家知名媒体的详尽测试和报道！点击链接了解更多：

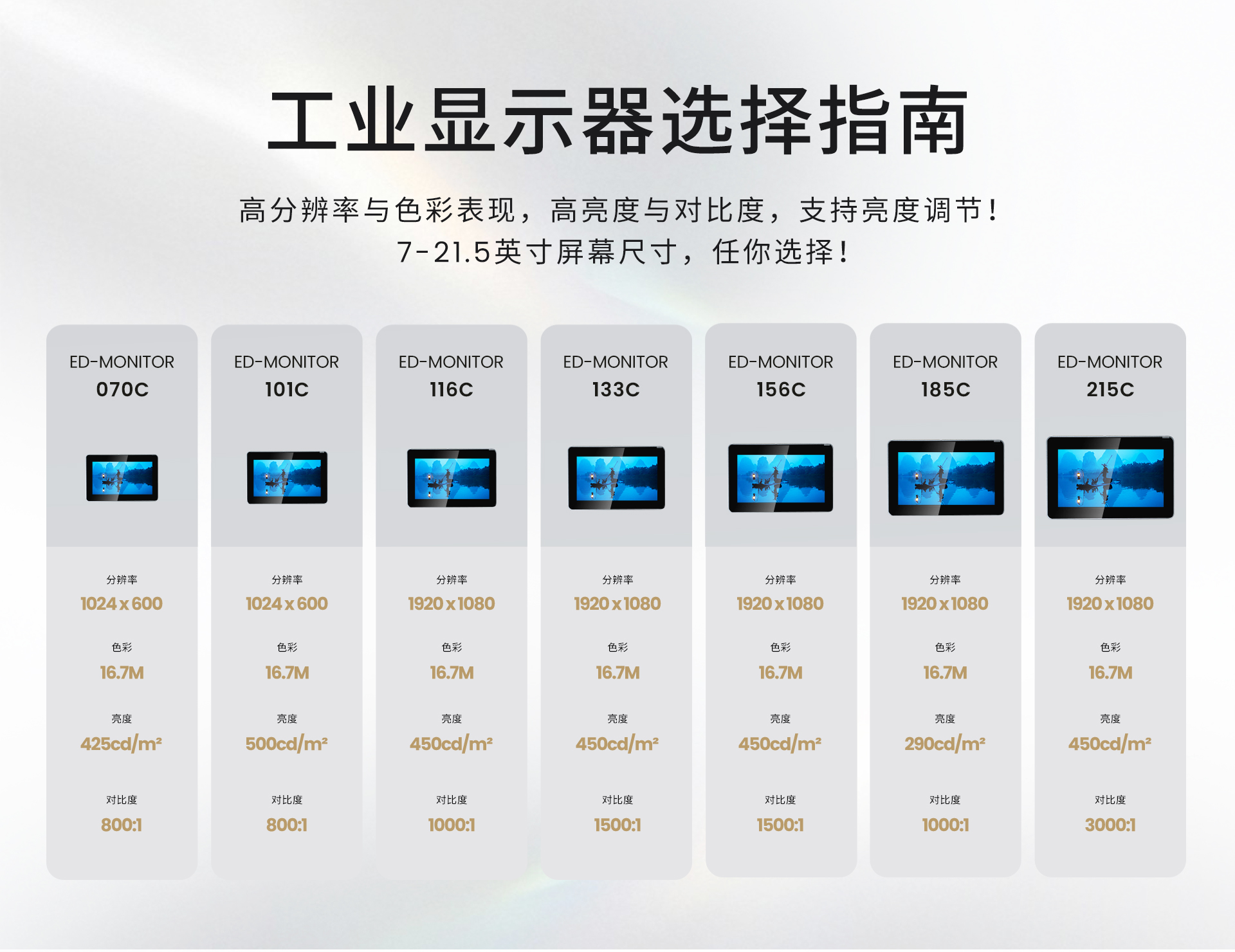

| 功能分类 | ED-MONITOR | |||||||
| 070C | 101C | 116C | 113C | 156C | 185C | 215C | ||
| 面板I/O | HDMI接口 | 1 x HDMI，Type-A 接口，连接HDMI输出 | ||||||
| USB接口 | 1 x Type-C USB接口，传输触摸屏信号 | |||||||
| 音频接口 | 1 x 3.5mm音频接口，立体声音频输出 | |||||||
| 电源接口 | 1 x DC Jack接口，支持24V电源输入 | |||||||
| 指示灯 | PWR | 1 x 电源指示灯，红色，用于查看设备上电和断电的状态 | ||||||
| 亮度调节按键 | 2 x 亮度调节按键，对亮度进行调节 | |||||||
| 音量调节按键 | 2 x 音量调节按键，对音量进行调节 | |||||||
| 静音按键 | 1 x 静音按键，对音频进行静音和解除静音 | |||||||
| LCD屏 | 屏幕类型 | 7.0" TFT | 10.1" TFT | 11.6" TFT | 13.3" TFT | 15.6" TFT | 18.5" TFT | 21.5" TFT |
| 分辨率 | 1024x600 | 1920x1080 | ||||||
| 最大色彩 | 16.7M | |||||||
| 显示区域(mm /HV) | 154.21x85.92 | 222.72x125.28 | 256.32x144.18 | 293.76x165.24 | 344.16x193.59 | 408.96x230.04 | 478.656x260.280 | |
| 背光 | LED | |||||||
| 亮度 (cd/m2) | 425 | 500 | 450 | 450 | 450 | 290 | 400 | |
| 对比度 | 800:1 | 800:1 | 1000:1 | 1500:1 | 14ms | 6.5ms | ||
| 响应时间 | 30ms | 25ms | 30ms | 25ms | 14ms | 6.5ms | ||
| 视角 (CR>10) | 85° / 85° | 80° / 80° | 85° / 85° | 80° / 80° | 89° / 89° | |||
| 触摸屏 | 类型 | 电容式触摸屏 | ||||||
| 多点触摸 | 可达到5点 | |||||||
| 通信方式 | USB | |||||||
| 透光率 | ≥85％ | |||||||
| 表面硬度 | ≥6H | |||||||
| 电气参数 | 输入电压 | 12-24V DC | ||||||
| 最大功耗 | 10W | 15W | 18W | |||||
| 机械参数 | 尺寸(mm) | 188x123x24.5 | 257.7x159.7x29.2 | 303.3x191.3x35 | 340.2x211.2x35 | 388.3x238.3x35 | 457.3x278.3x35 | 531.3x317.8x35 |
| 重量 | 约 495g | 约 940g | 约 1.6kg | 约 1.9kg | 约 2.3kg | 约 3.1kg | 约 4.6kg | |
| 安装方式 | 嵌入式前安装和VESA支架安装 | |||||||
| 环境参数&法规 | 工作温度 | -10°C ~60°C | -20°C ~ 50°C | |||||
| 存储温度 | -20°C ~70°C | -20°C ~ 60°C | ||||||
| 工作环境湿度 | 5% ~ 95%（非冷凝） | |||||||

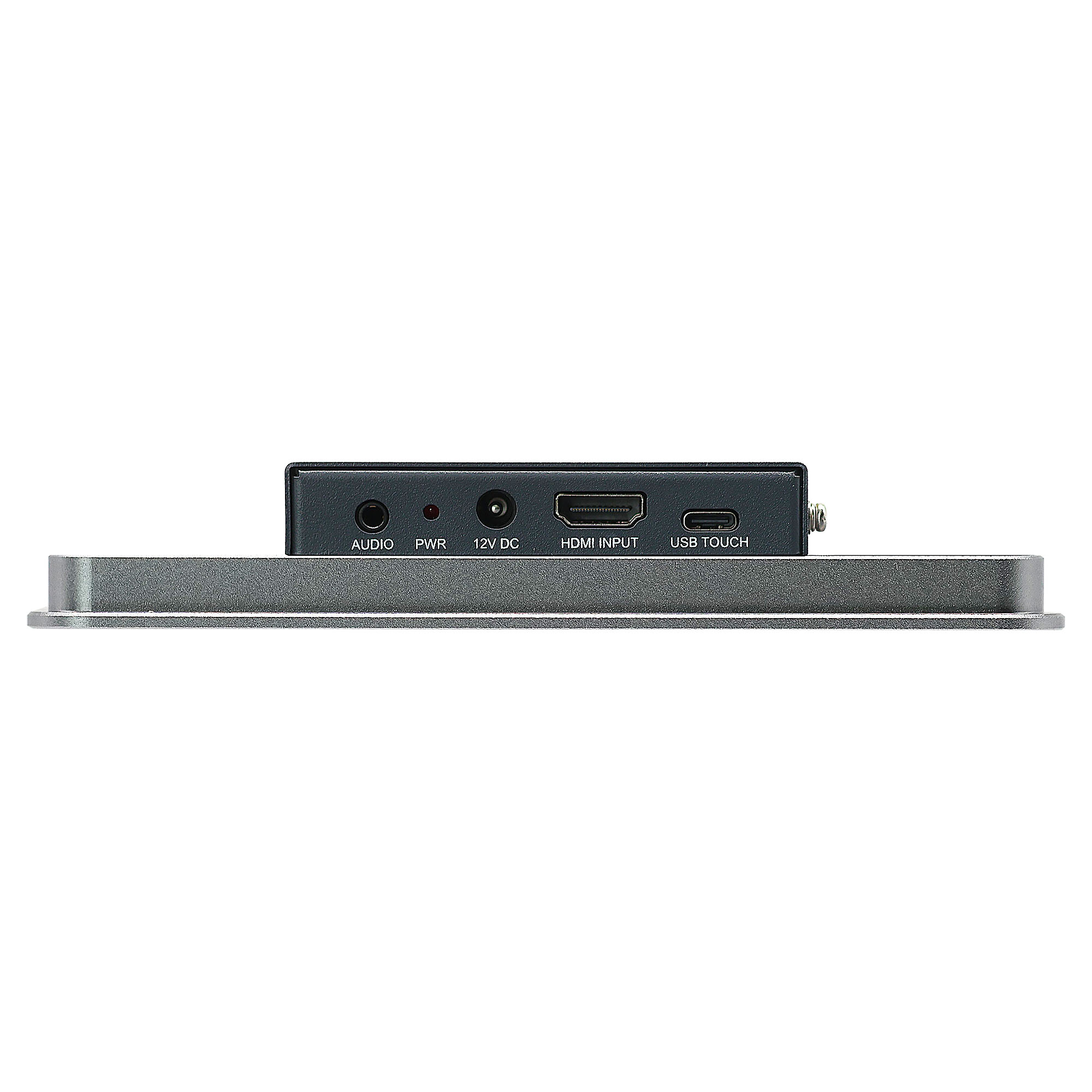

| 面板I/O | |
|---|---|
| HDMI接口 | 1 x HDMI，Type-A接口，连接HDMI输出 |
| USB接口 | 1 x USB触屏接口（Type-C USB），连接USB接口，传输触摸屏信号 |
| 音频接口 | 1 x 3.5mm音频接口，立体声音频输出 |

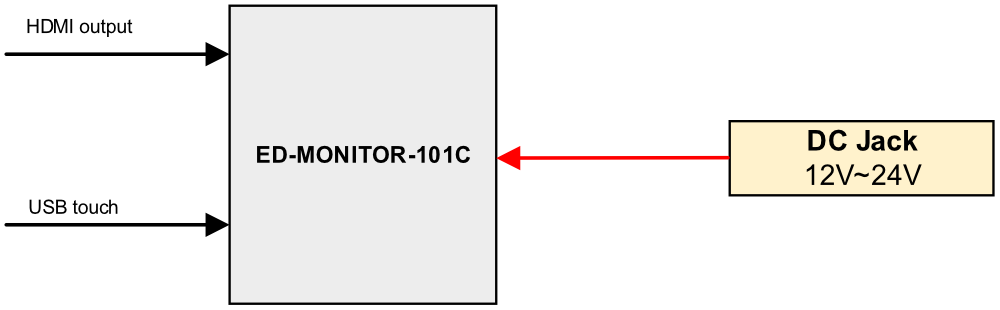

| 电源接口 | 1 x DC Jack接口，支持12V~24V的电源输入 |
| 按键和指示灯 | |
|---|---|
| PWR | 1 x 电源指示灯，红色，用于查看设备上电和断电的状态 |

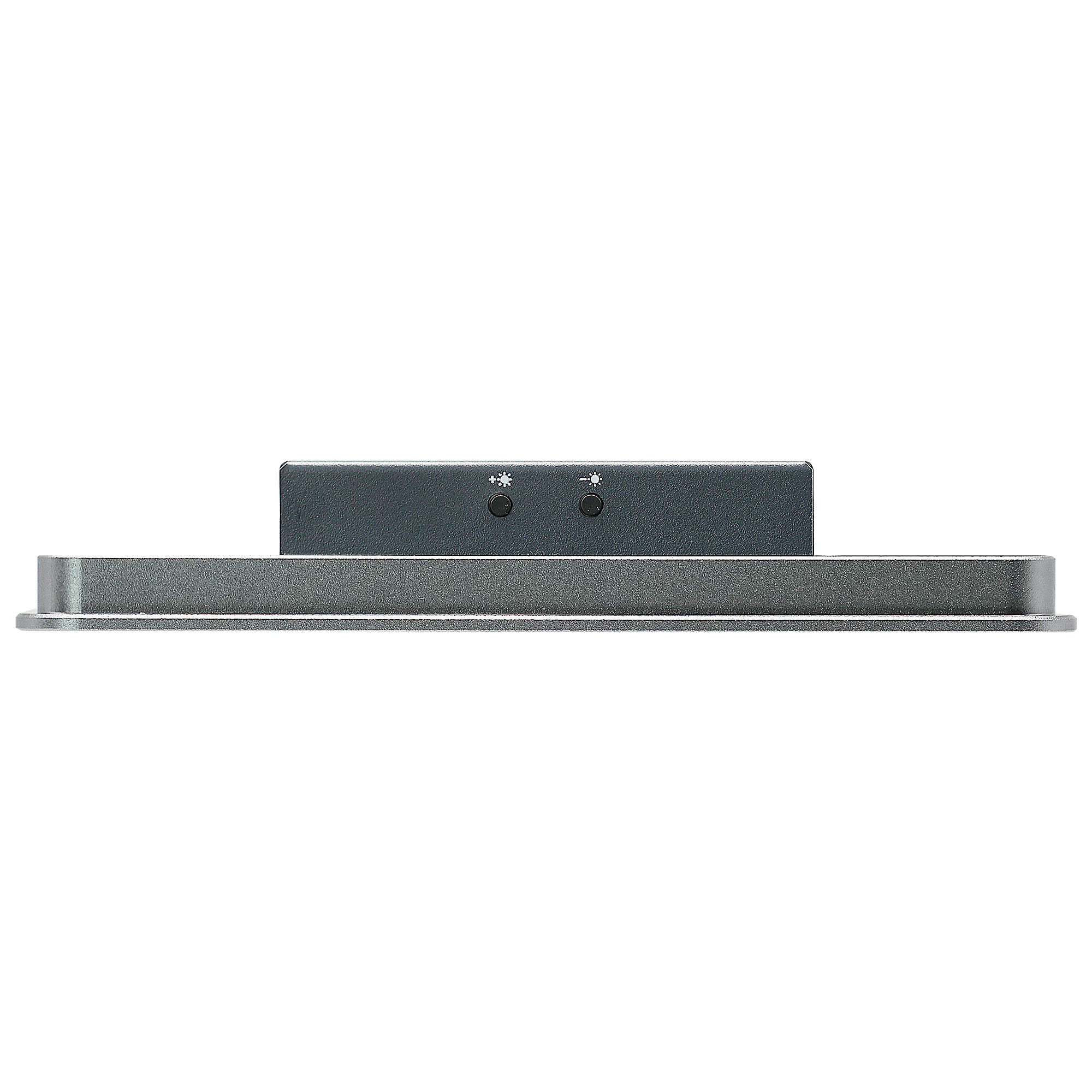

| 亮度调节按键 | 2 x 亮度调节按键，对亮度进行调节 |
| LCD屏 | |
|---|---|

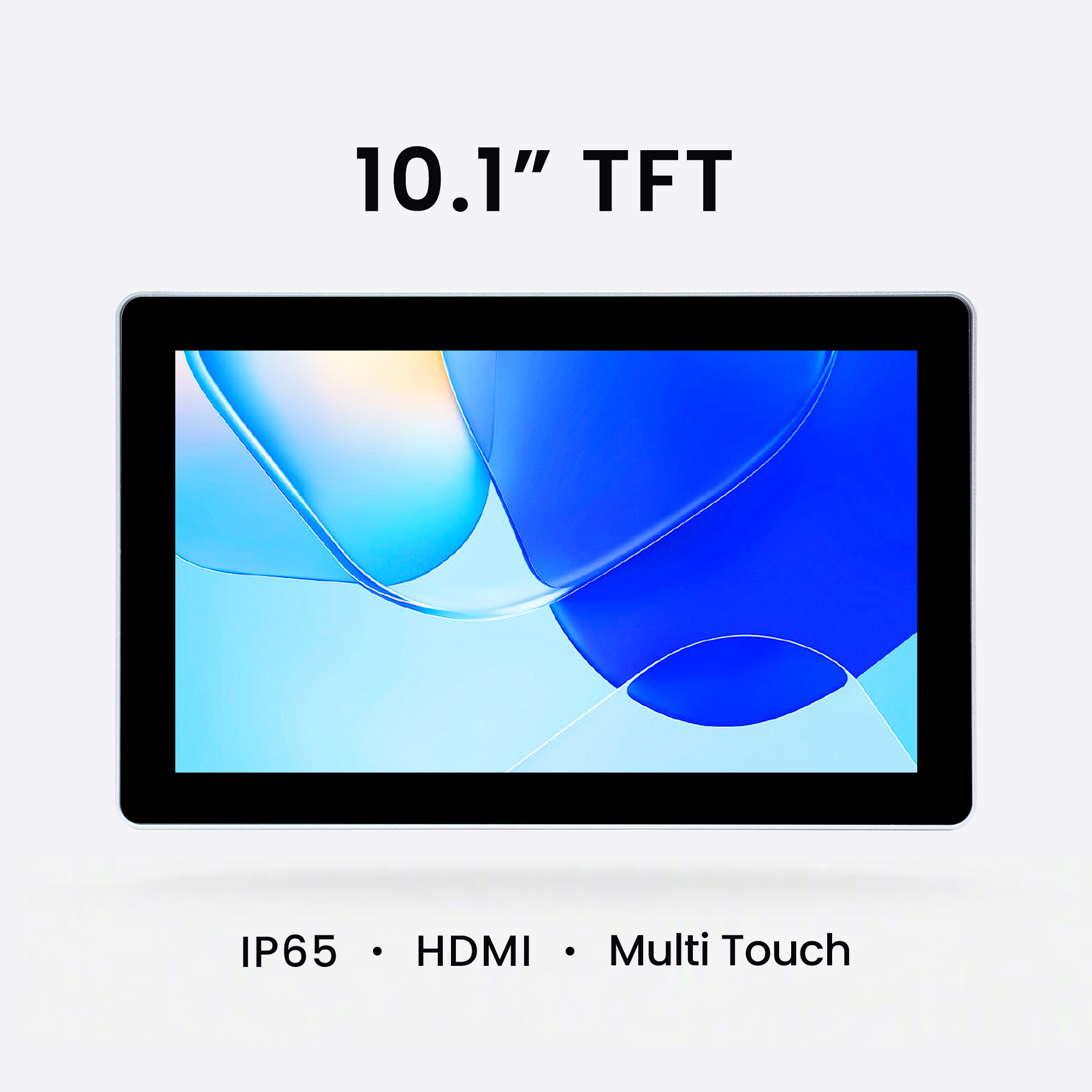

| 屏幕类型 | 10.1" TFT |
| 分辨率 | 1024 x 600 |
| 最大色彩 | 16.7M |
| 显示区域 | 222.72mm (H) x 125.28mm (V) |
| 背光 | LED |
| 亮度 | 500cd/m2 |
| 对比度 | 800:1 |
| 响应时间 | 25ms |
| 视角 (CR≥10) | 85° (L) / 85° (R) / 85° (U) / 85° (D) |
| 触摸屏 | |
|---|---|
| 类型 | 电容式触摸屏 |
| 多点触摸 | 可达到5点 |
| 通信方式 | USB |
| 透光率 | ≥85％ |
| 表面硬度 | ≥6H |
| 电气参数 | |
|---|---|
| 输入电压 | 12V~24V DC |
| 最大功耗 | 10W |
| 机械参数 | |
|---|---|
| 尺寸 | 257.7mm x 159.7mm x 29.2mm (长x宽x高) |
| 重量 | 约940g |

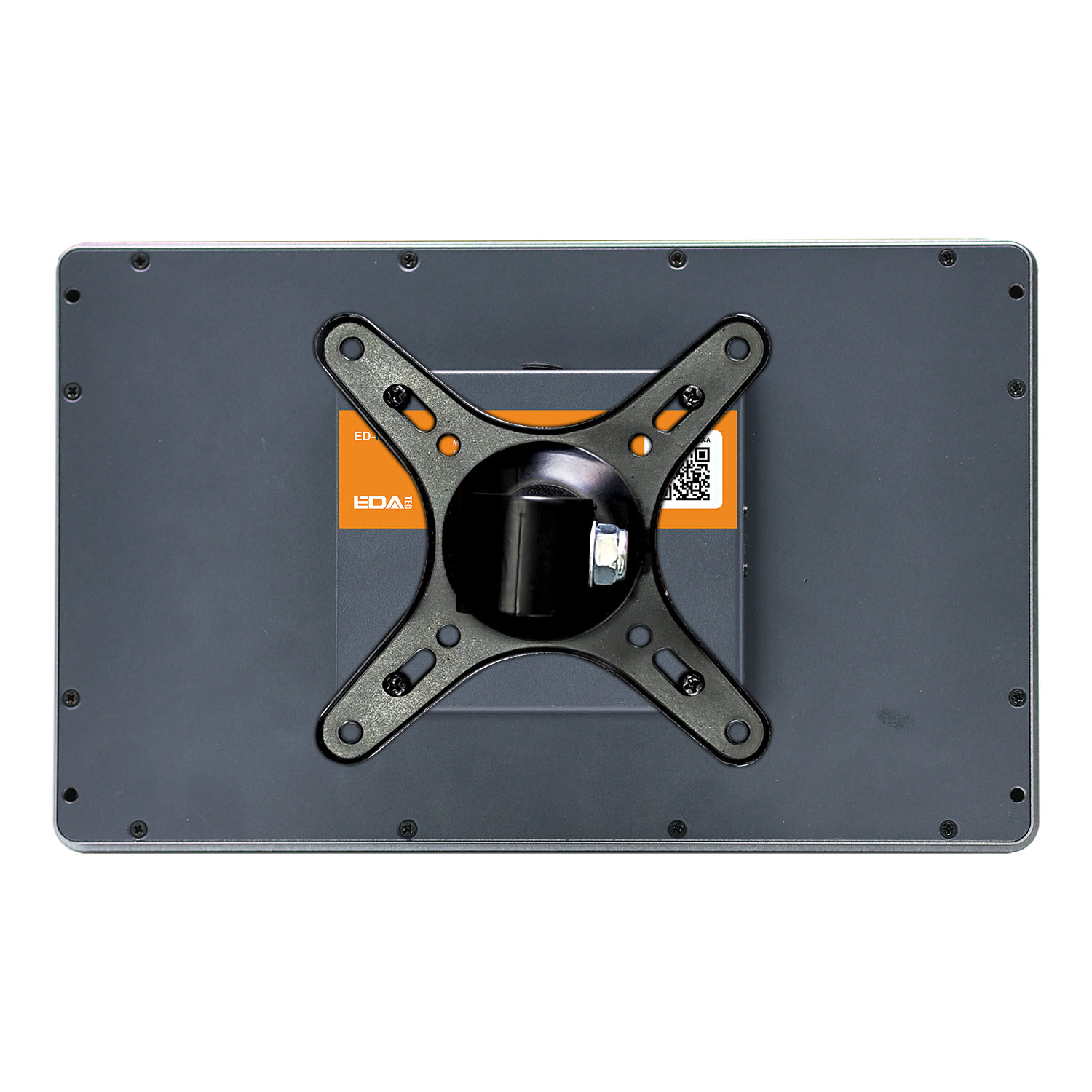

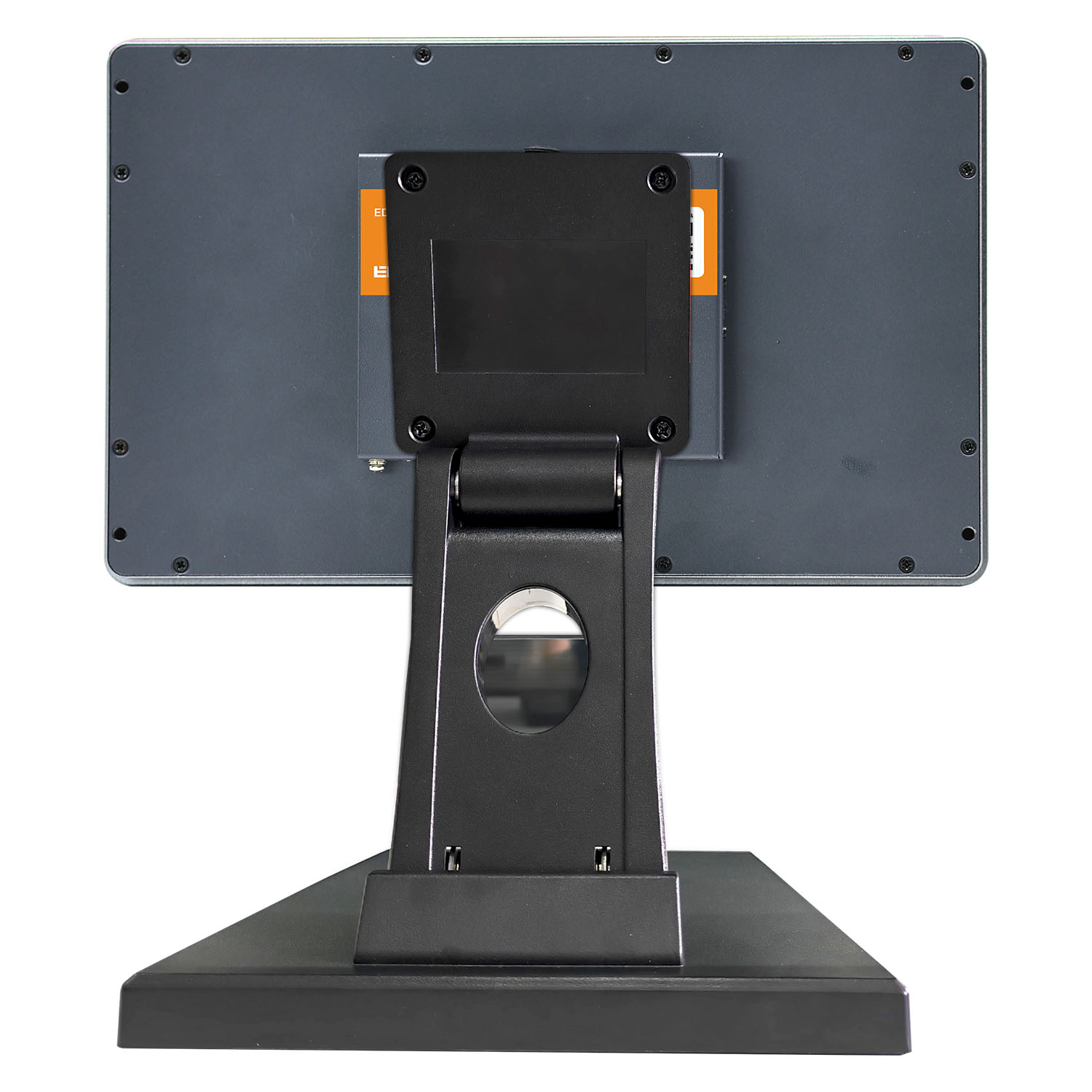

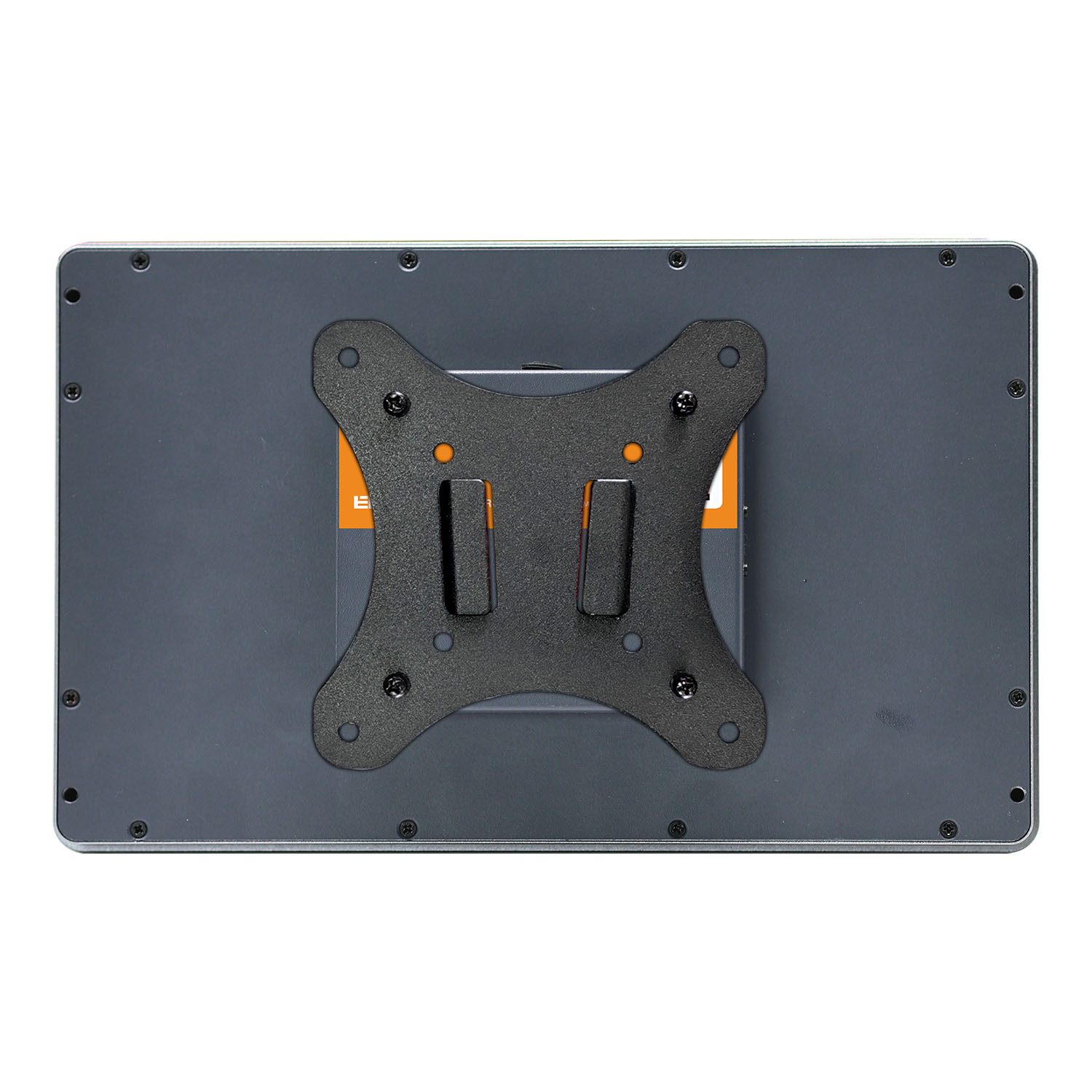

| 安装方式 | 嵌入式前安装和VESA支架安装 |
| 环境参数&法规 | |
|---|---|
| 工作温度 | -10°C ~ 60°C |
| 存储温度 | -20°C ~ 70°C |
| 工作环境湿度 | 5% ~ 95%（非冷凝） |
| 认证 |
|
单位：mm
| 类型 | 标题 | 发布时间 |
|---|---|---|
| 数据手册 | ED-MONITOR-101C 数据手册 | 2025-05-09 |
| 用户手册 | ED-MONITOR-101C 用户手册 | 2025-05-09 |
| CE证书-LVD | ED-MONITOR-070C CE证书-LVD | 2025-05-09 |
| CE证书-EMC | ED-MONITOR-070C CE证书-EMC | 2025-05-09 |
| CE报告-LVD | ED-MONITOR-070C CE报告-LVD | 2025-05-09 |
| CE报告-EMC | ED-MONITOR-070C CE报告-EMC | 2025-05-09 |
| FCC证书 | ED-MONITOR-070C FCC证书 | 2025-05-09 |
| FCC测试报告 | ED-MONITOR-070C FCC测试报告 | 2025-05-09 |
