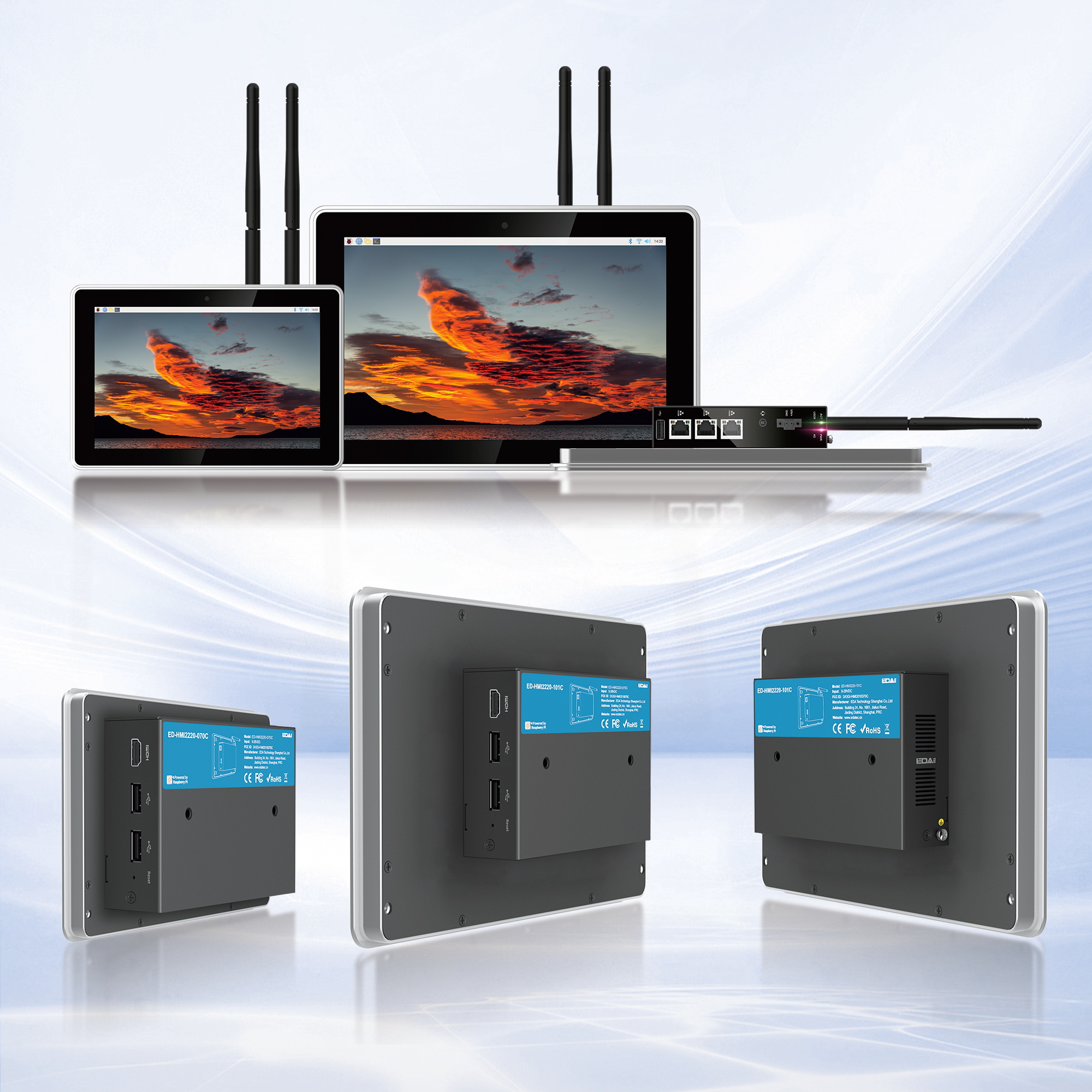

ED-HMI2220 系列

首页 > 产品 > 工业HMI

ED-HMI2220 系列

千兆网络型工业平板电脑，多尺寸可选，具有3个千兆网口，专为高速网络设计

主要特色
  • Broadcom BCM2711 4核Arm Cortex-A72 64位1.5GHz SoC
  • 高达8GB LPDDR4 RAM和32GB的eMMC
  • 支持Micro SD Card和mSATA SSD扩展
  • 3 x LAN，速率最高支持1Gbps
  • 1 x USB 3.0，速率最高支持5Gbps
  • 2.4GHz & 5GHz Wi-Fi、蓝牙和4G无线方式
  • 9V~36V宽压电源输入，具有过流、过压和反接保护
  • 集成超级电容备份电源 (选配)、RTC、Watch Dog、EEPROM和加密芯片
  • 支持嵌入式安装，兼容VESA 75x75标准支架安装
在线文档
ED-HMI2220 系列选型指南
Model No.LCD 尺寸分辨率长宽比颜色数目亮度(cd/m2)视角(H/V)多点触控（触点数量）尺寸(mm)重量(g)
HMI2220-070C7"1024 x 60016:916.7M400160°/160°10188 x 123 x 43.5About 1100g
HMI2220-101C10.1"1280 x 80016:1016.7M400160°/160°10258 x 172 x 41About 1500g


ED-HMI2220是上海晶珩推出的工业级平板电脑，专为严苛的工业环境设计。这款设备基于Broadcom BCM2711四核Cortex-A72（ARM v8）64位SoC，提供1.5GHz的处理速度，确保了强大的计算能力。它支持1GB到8GB的LPDDR4 RAM，以及0GB到32GB的eMMC存储，同时兼容micro-SD卡和mSATA固态硬盘，为用户提供了灵活的内存和存储选择。

在接口方面，ED-HMI2220提供3个Gigabit网口、1个HDMI Type A接口、1个USB 3.0接口和2个USB 2.0接口，丰富的接口配置使其能够轻松连接多种外部设备。无线连接包括可选的4G/LTE模块，以及支持2.4GHz和5GHz双频Wi-Fi和蓝牙5.0，使其在无线网络环境中也能稳定运行。

这款平板电脑的操作温度范围为-20℃至60℃，适应了宽温工作环境的需求。它采用高品质金属外壳，支持嵌入式前安装，便于在工业现场环境中部署。电源输入支持9V到36V直流输入，并提供反接、过压和过流保护，确保了设备的稳定运行。

ED-HMI2220系列提供了两种不同尺寸的LCD屏幕选择，分别是7英寸和10.1英寸，两者均支持多点触控，最高可支持10个触点，提供流畅的交互体验。7英寸型号的分辨率为1024x600，亮度达到400cd/m²，而10.1英寸型号的分辨率为1280x800，亮度为350cd/m²。两种型号的屏幕均采用LED背光，提供宽视角和高对比度的显示效果。

软件方面，ED-HMI2220预装了Raspberry Pi OS，支持32位和64位操作系统，用户可以根据需要选择Desktop或Lite版本，同时支持远程在线升级镜像，方便用户进行系统维护和升级。

此外，ED-HMI2220还支持选配800万像素前置摄像头，满足视频会议或远程监控的需求。设备的电气参数支持9V到36V DC输入电压，最大功耗为25W。尺寸和重量根据不同的屏幕尺寸有所差异，7英寸型号的尺寸为188mm x 123mm x 43.5mm，重量约为1.1Kg，而10.1英寸型号的尺寸为258mm x 172mm x 41mm，重量约为1.5Kg。

环境参数方面，ED-HMI2220可在-20℃至60℃的工作温度范围内稳定运行，存储温度范围为-25℃至60℃，工作环境湿度为5%至95%（非冷凝），并已通过FCC和CE等认证，确保了产品的质量和安全性。

综上所述，ED-HMI2220以其强大的处理能力、丰富的接口配置、灵活的存储扩展和优异的显示性能，非常适合用于工业自动化、现场数据监控和交互式应用等场景。

HS CODE

HS CODECOO
8471504001CN


ED-HMI 系列功能选择指南


功能分类HMI2002HMI2020HMI2120HMI2220HMI2320HMI2630HMI3010HMI3020HMI3120HMI3630
中央处理器1.5GHz quad-core A72✔✔✔✔✔✔----
2.4GHz quad-core A76------✔✔✔✔
内存
1/2/4/8GB LPDDR4✔✔✔✔✔✔----
2/4/8/16GB LPDDR4X------✔✔--
2/4/8GB LPDDR4X--------✔✔
存储8/16/32GB eMMC-✔✔✔✔✔----
16/32/64GB eMMC--------✔✔
微型 SD 卡
固态硬盘--✔✔-✔✔-✔✔
显示屏7''✔✔✔✔--✔✔✔✔
10.1''✔✔✔✔-✔✔✔✔✔
11.6''------✔-✔✔
12.1''----✔-----
13.3''------✔-✔✔
15''----✔-----
15.6''----✔-✔-✔✔
17''----✔-----
18.5”------✔-✔✔
21.5''----✔-✔-✔✔
无线
2.4GHz 和 5GHz 双频 WiFi
蓝牙 5.0 / 低功耗蓝牙 (BLE)
4G--✔✔✔✔--✔✔
5G----------
接口1000M 以太网x 1x 1x 1x 3≤ x 2x 1x 1x 1x 1x 1
100M 以太网--x 1--x 1--x 1x 1
USB 2.0x 2x 1x 2x 2≤ x 5x 2x 2x 2x 2x 2
USB 3.0x 2x 2-x 1x 2-x 2x 2--
RS232--x 2-≤ x 7≤ x 2-x 1≤ x 2≤ x 2
RS485--x 2-≤ x 2≤ x 4-x 1≤ x 4≤ x 4
CAN-----≤ x 2---≤ x 2
DI/DO-----≤ x 8---≤ x 8
HDMIx 2x 1x 1x 1x 1x 1x 2x 2x 1x 1
音频输入和输出-✔✔✔✔✔-✔✔✔
扩展RTC with backup✔✔✔✔✔✔✔✔✔✔
硬件看门狗--✔✔✔✔--✔✔
工作温度-20℃~60℃✔✔✔✔-✔✔✔✔✔
0 ~ 50°C----✔-----
机械无风扇设计
安装嵌入式安装结构
电源输入5V DC✔-----✔✔--
9V~28V DC-✔--------
9V~36V DC--✔✔✔✔--✔✔


系统框图
  • HMI2220-070C
  • HMI2220-101C
ED-HMI2220-070C-DatasheetDiaggram-2024.05.21
ED-HMI2220-101C-DatasheetDiagram-2024.05.21
规格参数
  • HMI2220-070C
  • HMI2220-101C
系统
CPUBroadcom BCM2711 4核Cortex-A72 (ARM v8) 64位1.5GHz SoC
VPUH.265 (HEVC)，最高支持4Kp60解码
H.264，最高支持1080p60解码和1080p30编码
GPUOpenGL ES 3.1 & Vulkan 1.0
内存1GB/2GB/4GB/8GB LPDDR4-3200 SDRAM可选
存储0GB/8GB/16GB/32GB eMMC闪存可选
Micro SD卡槽 (支持选配00GB/32GB/64GB的SD卡)
mSATA SSD可选
软件参数
操作系统 Raspberry Pi OS (Desktop) 32-bit
Raspberry Pi OS (Lite) 32-bit
Raspberry Pi OS (Desktop) 64-bit
Raspberry Pi OS (Lite) 64-bit
前面板I/O
摄像头支持选配800万像素前置摄像头
侧面板I/O
电源接口1 x DC输入，2-pin 3.5mm间距带螺丝孔的凤凰端子支持9V~36V输入，信号定义为VIN+/GND
音频接口1 x音频输入/立体声输出，3.5mm音频接口，可作为麦克风输入和立体声输出
  • 当接入耳机时，音频输出切换至耳机
  • 当未接入耳机时，音频输出切换至Speaker
1000M以太网接口 (ETH0)1 x 以太网接口 (10/100/1000M自适应)，RJ45端子，用于接入以太网
1000M以太网接口 (ETH1 & ETH2)2 x 以太网接口 (10/100/1000M自适应)，RJ45端子，用于接入以太网
USB 3.0接口1 x USB 3.0，type A接口，每一路最高支持5Gbps传输速率
HDMI接口1 x HDMI，type A接口，兼容HDMI 2.0标准，分辨率支持4K 60Hz
USB 2.0接口2 x USB 2.0，type A接口，每一路最高支持480Mbps传输速率
天线接口2 x SMA接口，连接4G和Wi-Fi/BT天线
SD卡槽1 x Micro-SD卡槽，用于安装SD卡，支持从SD卡启动系统
SIM卡槽1 x Nano SIM卡槽，用于安装获取4G信号的SIM卡
Micro USB接口1 x Micro USB，支持通过此接口对系统进行eMMC烧录
Speaker1 x 功放输出，内置1个4Ω 3W的喇叭
按键和指示灯
Reset1 x Reset按键，用于对设备进行复位
PWR1 x 电源指示灯，红色，用于查看设备上电和断电的状态
4G1 x 4G信号指示灯，绿色，用于查看4G信号的状态
ACT1 x 系统状态指示灯，绿色，用于查看设备的工作状态
USER1 x 用户指示灯，绿色，用户可以根据实际需求自定义状态
扩展I/O
12V 1A 电源3 x DC输出，2-Pin 2.0mm间距线对板连接器，12V 1A输出
引脚定义为GND/12V，预留给扩展的LCD屏供电
40-Pin GPIO1 x GPIO Pin Header，2x20-Pin 2.54mm间距排针，用于引出CM4的GPIO口
引脚定义为：GPIO1~GPIO27/3V3/5V2/GND兼容扩展模块，预留连接扩展配件
10-Pin GPIO1 x GPIO Pin Header，2x5-Pin 2.54mm间距排针，用于引出扩展的GPIO口
用户可自定义选择扩展，引脚定义为：8xGPIO/3V3/GND
HDMI1 x FPC HDMI，40-pin 0.5mm间距FPC连接器预留连接扩展的LCD屏，支持USB/I2C触屏和背光调节
USB2 x USB 2.0，5-pin 1.5mm间距线对板连接器，用于扩展USB 2.0接口
mSATA1 x mSATA接口，Mini PCIe连接器，用于外接mSATA硬盘
扩展功能
EEPROM支持4K Byte容量的存储，提高设备系统的易用性
加密芯片可搭配实现需要的上层应用，提高设备系统的安全性
RTC集成1F超级电容作为RTC备份电源，保障系统时钟不受设备下电的影响
同时提供RTC电池底座，用户也可以自行购买CR1220电池作为RTC备份电源
Buzzer根据实际应用可配置提示或异常，实现报警功能
Watch Dog*目前硬件上已经预留Watch Dog，但还需要额外的软件来支持，对应的软件正在开发中
LCD屏
屏幕类型7.0" TFT
分辨率1024 x 600
最大色彩16.7MB
显示区域154.21mm (H) x 85.92mm (V)
背光LED
背光MTBF>30000h
亮度400cd/m^2
对比度800:1
响应时间30ms
视角 (CR≥10)85° (L) / 85° (R) / 85° (U) / 85° (D)
触摸屏
类型多点电容式触摸屏
透光率≥85％
连接方式COF
通信方式I2C
驱动支持Linux
多点触摸可达到10点
表面硬度6H
电气参数
输入电压9V ~ 36V DC
最大功24W
机械参数
尺寸188mm x 123mm x 43.5mm (长x宽x高，不包含导轨和天线)
重量1kg
安装方式嵌入式前安装
无线
Wi-Fi/蓝牙 (选配)支持2.4GHz&5GHz双频Wi-Fi和蓝牙5.0，带天线
  • 2.4GHz Wi-Fi：兼容IEEE 802.11 b/g/n
  • 5GHz Wi-Fi：兼容IEEE 802.11 a/n/ac
  • 蓝牙兼容2402MHz ~ 2480MHz频段
4G (选配)通过Mini PCIe接口实现与多种4G LTE模块连接，带天线
  • EC20-CN模块 (China/India)
    • LTE FDD: B1/B3
    • LTE TDD: B38/B39/B40/B41
    • TDSCDMA: B34/B39
    • WCDMA: B1
    • CDMA 1x/EVDO: BC0
    • GSM: 900/1800MH
  • EC25-AFX模块 (North America)
    • LTE FDD: B2/B4/B5/B12/B13/B14/B66/B71
    • LTE TDD
    • WCDMA: B2/B4/B5
    • GSM/EDGE
  • EC25-EUX模块 (Latin America/Australia/New Zealand)
    • LTE FDD: B1/B2/B3/B4/B5/B7/B8/B28
    • LTE TDD: B40
    • WCDMA: B1/B2/B4/B5/B8
    • GSM/EDGE: B2/B3/B5/B8
  • EC25-EUX模块 (Europe/Middle East/Africa/Thailand)
    • LTE FDD: B1/B3/B7/B8/B20/B28A
    • LTE TDD: B38/B40/B41
    • WCDMA: B1/B8
    • GSM/EDGE: B3/B8
环境参数&法规
工作温度-20°C ~ 60°C
存储温度-25°C ~ 60°C
工作环境湿度5% ~ 95%（非冷凝）
认证FCC
FCC 47 CFR Part 15 Subpart B
CE
EN IEC 62368-1/EN IEC 62311/EN IEC 61000-3-2/EN IEC 61000-3-3
EN 55032/EN 55035
EN 301 489-1/EN 301 489-3/EN 301 489-17/EN 301 489-52
EN 301 328/EN 301 440/EN 301 511/EN 301 908-1/EN 301 908-2
系统
CPUBroadcom BCM2711 4核Cortex-A72 (ARM v8) 64位1.5GHz SoC
VPUH.265 (HEVC)，最高支持4Kp60解码
H.264，最高支持1080p60解码和1080p30编码
GPUOpenGL ES 3.1 & Vulkan 1.0
内存1GB/2GB/4GB/8GB LPDDR4-3200 SDRAM可选
存储0GB/8GB/16GB/32GB eMMC闪存可选
Micro SD卡槽 (支持选配00GB/32GB/64GB的SD卡)
mSATA SSD可选
软件参数
操作系统 Raspberry Pi OS (Desktop) 32-bit
Raspberry Pi OS (Lite) 32-bit
Raspberry Pi OS (Desktop) 64-bit
Raspberry Pi OS (Lite) 64-bit
前面板I/O
摄像头支持选配800万像素前置摄像头
侧面板I/O
电源接口1 x DC输入，2-Pin 3.5mm间距带螺丝孔的凤凰端子，支持9V~36V输入，信号定义为VIN+/GND
音频接口1 x音频输入/立体声输出，3.5mm音频接口，可作为麦克风输入和立体声输出
  • 当接入耳机时，音频输出切换至耳机
  • 当未接入耳机时，音频输出切换至Speaker
1000M以太网接口 (ETH0)1 x 以太网接口 (10/100/1000M自适应)，RJ45端子，用于接入以太网
100M以太网接口 (ETH1 & ETH2)2 x 以太网接口 (10/100/1000M自适应)，RJ45端子，用于接入以太网
USB 3.0接口1 x USB 3.0，type A接口，每一路最高支持5Gbps传输速率
HDMI接口1 x HDMI，type A接口，兼容HDMI 2.0标准，分辨率支持4K 60Hz
USB 2.0接口2 x USB 2.0，type A接口，每一路最高支持480Mbps传输速率
天线接口2 x SMA接口，连接4G和Wi-Fi/BT天线
SD卡槽1 x Micro-SD卡槽，用于安装SD卡，支持从SD卡启动系统
SIM卡槽1 x Nano SIM卡槽，用于安装获取4G信号的SIM卡
Micro USB接口1 x Micro USB，支持通过此接口对系统进行eMMC烧录
Speaker1 x 功放输出，内置1个4Ω 3W的喇叭
按键和指示灯
Reset1 x Reset按键，用于对设备进行复位
PWR1 x 电源指示灯，红色，用于查看设备上电和断电的状态
4G1 x 4G信号指示灯，绿色，用于查看4G信号的状态
ACT1 x 系统状态指示灯，绿色，用于查看设备的工作状态
USER1 x 用户指示灯，绿色，用户可以根据实际需求自定义状态
扩展I/O
12V 1A 电源3 x DC输出，2-Pin 2.0mm间距线对板连接器，12V 1A输出，引脚定义为GND/12V，预留给扩展的LCD屏供电
40-Pin GPIO1 x GPIO Pin Header，2x20-Pin 2.54mm间距排针，用于引出CM4的GPIO口
引脚定义为：GPIO1~GPIO27/3V3/5V2/GND兼容扩展模块，预留连接扩展配件
10-Pin GPIO1 x GPIO Pin Header，2x5-Pin 2.54mm间距排针，用于引出扩展的GPIO口
用户可自定义选择扩展，引脚定义为：8xGPIO/3V3/GND
HDMI1 x FPC HDMI，40-Pin 0.5mm间距FPC连接器，预留连接扩展的LCD屏，支持USB/I2C触屏和背光调节
USB1 x USB 2.0，5-Pin 1.5mm间距线对板连接器，用于扩展USB 2.0接口
M.2 B1 x M.2 B，M.2 B Key连接器，用于外接SSD，兼容M.2 2230和M.2 2242
扩展功能
EEPROM支持4K Byte容量的存储，提高设备系统的易用性
加密芯片可搭配实现需要的上层应用，提高设备系统的安全性
RTC集成1F超级电容作为RTC备份电源，保障系统时钟不受设备下电的影响
同时提供RTC电池底座，用户也可以自行购买CR1220电池作为RTC备份电源
Buzzer根据实际应用可配置提示或异常，实现报警功能
Watch Dog*目前硬件上已经预留Watch Dog，但还需要额外的软件来支持，对应的软件正在开发中
LCD屏
屏幕类型10.1" TFT
分辨率1280 x 800
最大色彩16.7MB
显示区域216.576mm (H) x 135.36mm (V)
背光LED
背光MTBF>30000h
亮度400cd/m^2
对比度1000:1
响应时间30ms
视角 (CR≥10)80° (L) / 80° (R) / 80° (U) / 80° (D)
触摸屏
类型多点电容式触摸屏
透光率≥85％
连接方式COF
通信方式I2C
驱动支持Linux
多点触摸可达到10点
表面硬度6H
电气参数
输入电压9V ~ 36V DC
最大功24W
机械参数
尺寸258mm x 172mm x 41mm (长x宽x高，不包含天线)
重量1.2kg
安装方式嵌入式前安装
无线
Wi-Fi/蓝牙 (选配)支持2.4GHz&5GHz双频Wi-Fi和蓝牙5.0，带天线
  • 2.4GHz Wi-Fi：兼容IEEE 802.11 b/g/n
  • 5GHz Wi-Fi：兼容IEEE 802.11 a/n/ac
  • 蓝牙兼容2402MHz ~ 2480MHz频段
4G (选配)通过Mini PCIe接口实现与多种4G LTE模块连接，带天线
  • EC20-CN模块 (China/India)
    • LTE FDD: B1/B3
    • LTE TDD: B38/B39/B40/B41
    • TDSCDMA: B34/B39
    • WCDMA: B1
    • CDMA 1x/EVDO: BC0
    • GSM: 900/1800MH
  • EC25-AFX模块 (North America)
    • LTE FDD: B2/B4/B5/B12/B13/B14/B66/B71
    • LTE TDD
    • WCDMA: B2/B4/B5
    • GSM/EDGE
  • EC25-EUX模块 (Latin America/Australia/New Zealand)
    • LTE FDD: B1/B2/B3/B4/B5/B7/B8/B28
    • LTE TDD: B40
    • WCDMA: B1/B2/B4/B5/B8
    • GSM/EDGE: B2/B3/B5/B8
  • EC25-EUX模块 (Europe/Middle East/Africa/Thailand)
    • LTE FDD: B1/B3/B7/B8/B20/B28A
    • LTE TDD: B38/B40/B41
    • WCDMA: B1/B8
    • GSM/EDGE: B3/B8
环境参数&法规
工作温度-20°C ~ 60°C
存储温度-25°C ~ 60°C
工作环境湿度5% ~ 95%（非冷凝）
认证FCC
FCC 47 CFR Part 15 Subpart B
CE
EN IEC 62368-1/EN IEC 62311/EN IEC 61000-3-2/EN IEC 61000-3-3
EN 55032/EN 55035
EN 301 489-1/EN 301 489-3/EN 301 489-17/EN 301 489-52
EN 301 328/EN 301 440/EN 301 511/EN 301 908-1/EN 301 908-2
机械尺寸
  • HMI2220-070C
  • HMI2220-101C

单位：mm

ED-HMI2220-070C-DatasheetDimensions-2024.05.21

单位：mm

ED-HMI2220-101C-DatasheetDimensions-2024.05.21
订购代码
  • HMI2220-070C
  • HMI2220-101C
ED-HMI2220-070C-DatasheetOrderingCode-2024.05.21
ED-HMI2220-101C-Datasheetorderingcode-2024.05.21
文档
类型 标题 发布时间
数据手册 ED-HMI2220-070C 数据手册 2024-04-10
用户手册 ED-HMI2220-070C用户手册下载.pdf 2024-04-10
OS ED-HMI2220-070C 安装操作系统 2024-04-10
数据手册 ED-HMI2220-101C 数据手册 2024-04-10
用户手册 ED-HMI2220-101C用户手册下载.pdf 2024-04-10
OS ED-HMI2220-101C 安装操作系统 2024-04-10
FAQ ED-HMI系列 7寸白屏问题优化.pdf 2024-04-10
相关产品
Raspberry Pi Camera Module 3

Raspberry Pi Camera Module 3是 Raspberry Pi 的一款紧凑型相机。它提供了一个IMX708 1200万像素的传感器，具有HDR功能，并具有相位检测自动对焦功能。

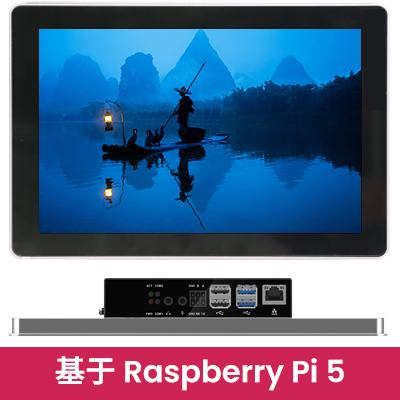

ED-HMI3020 系列
