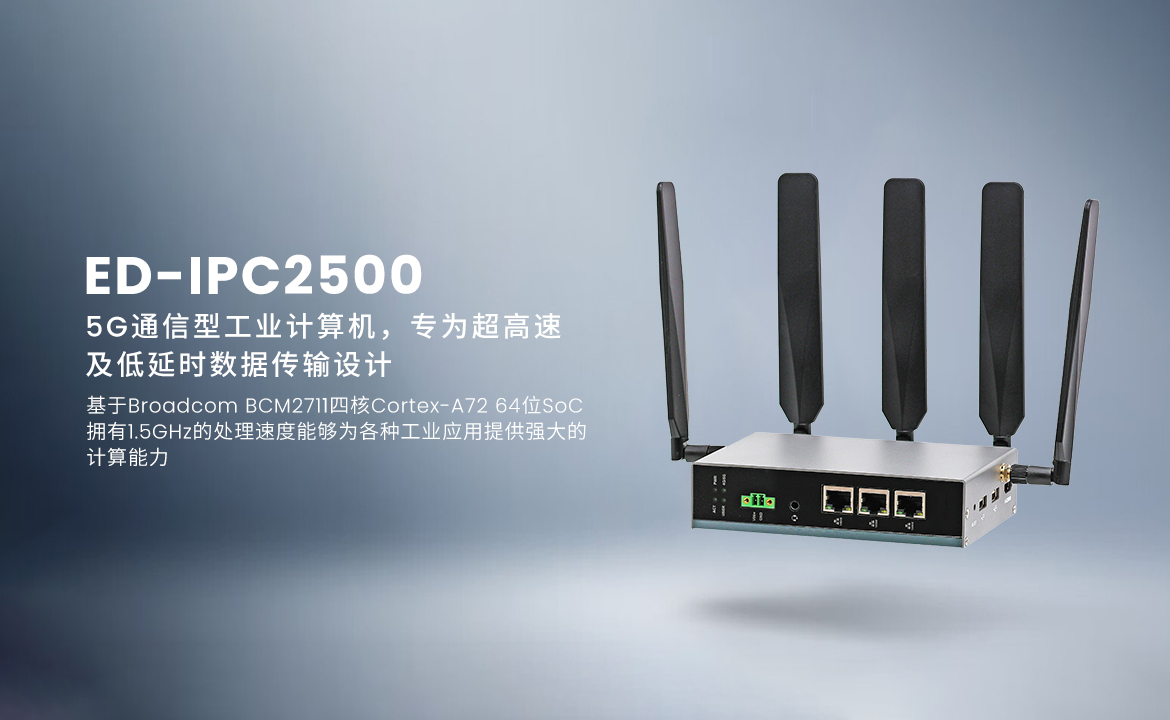

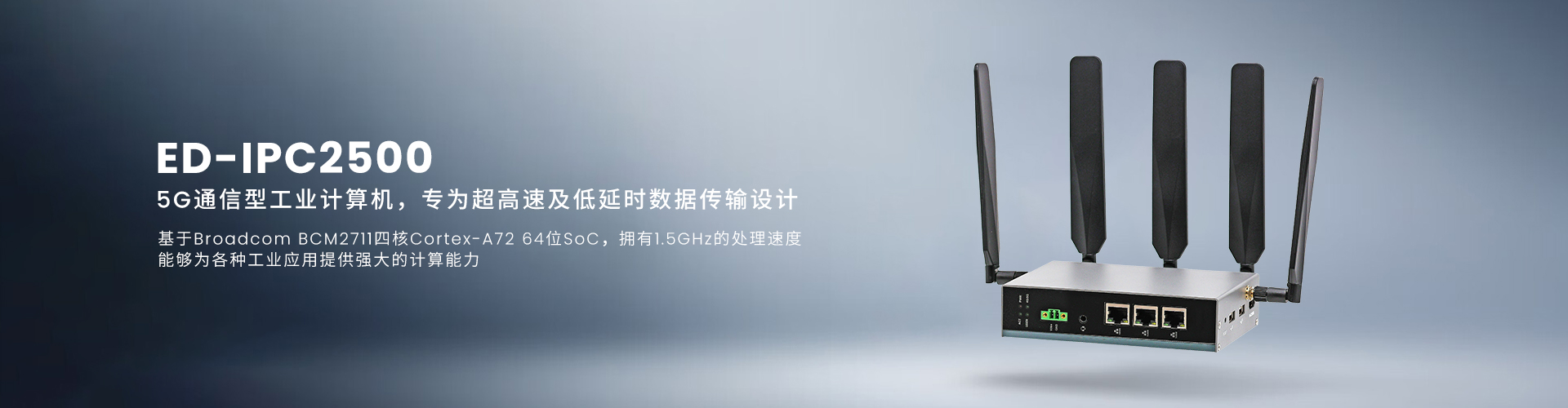

ED-IPC2500

首页 > 产品 > 工业计算机

ED-IPC2500

5G通信型工业计算机，专为超高速及低延时数据传输设计

主要特色
  • 处理器：Broadcom BCM2711 4核Cortex-A72（ARM v8）64位1.5GHz SoC
  • 内存：1GB/2GB/4GB/8GB LPDDR4-3200 SDRAM 可选
  • 存储：0GB/8GB/16GB/32GB eMMC闪存可选；Micro SD卡槽(用于系统启动)；mSATA SSD可选(用于系统启动)
  • 视频：1 x HDMI，type A接口，兼容HDMI2.1标准，分辨率支持4K 60Hz
  • 无线：2.4GHz & 5GHz双频Wi-Fi，蓝牙 5.0/BLE，5G
  • 接口：3 x Gigabit 网口，2 x USB 2.0
  • 电源输入：9V~36V宽压电源输入，具有过流、过压和反接保护
  • 其它：集成超级电容备份电源(选配)、RTC、Watch Dog、EEPROM和加密芯片
  • 操作温度：-25℃~60℃
  • 外壳：143mm(L) x 100mm(W) x 34mm(H) (不包含天线), 约 750g，质量的金属外壳
  • 安装：支持桌面安装


在线文档

ED-IPC2500是由上海晶珩推出的一款工业计算机，它基于Broadcom BCM2711四核Cortex-A72 64位SoC，拥有1.5GHz的处理速度，能够为各种工业应用提供强大的计算能力。该设备支持1GB到8GB的LPDDR4-3200 SDRAM内存，用户可以根据需要选择合适的内存配置。存储方面，它提供从0GB到32GB的eMMC闪存选项，还支持Micro SD卡启动系统，以及可选的mSATA SSD，为用户数据的存储和管理提供了灵活性。

视频输出方面，ED-IPC2500配备了1个HDMI type A接口，支持4K 60Hz的高清视频输出，满足高分辨率显示需求。在无线连接方面，该设备支持2.4GHz和5GHz双频WiFi以及蓝牙5.0，还可选配5G无线连接方式，确保了设备在各种网络环境下都能稳定运行。

接口方面，ED-IPC2500提供3个Gigabit网口和2个USB 2.0接口，便于用户连接多种网络设备和外设。电源输入为9V到36V的宽压输入，具备过流、过压和反接保护功能，确保了设备的稳定运行和安全性。此外，该设备还集成了超级电容备份电源（选配）、RTC、Watch Dog、EEPROM和加密芯片，增强了其在工业环境中的可靠性和安全性。

ED-IPC2500的操作温度范围为-25℃到60℃，适应宽温工作环境，其尺寸为143mm x 100mm x 34mm（不包含天线），重量为750g，采用高质量的金属外壳，支持桌面安装方式。

在软件参数方面，该设备支持多种版本的Raspberry Pi OS，包括32位和64位的桌面版和Lite版，为用户提供了灵活的操作系统选择。前面板I/O包括1个DC输入接口和3个1000M以太网接口，后面板I/O则包括1个Micro SD卡槽、1个Nano SIM卡槽和1个Micro USB接口，侧面板I/O包括1个HDMI接口和2个USB 2.0接口。

此外，ED-IPC2500还配备了1个Reset按键和多个状态指示灯，包括电源指示灯、5G信号指示灯、系统状态指示灯和用户自定义指示灯，方便用户监控设备状态。扩展I/O部分提供了12V 1A和5V 1A的DC输出，40-Pin GPIO和10-Pin GPIO，以及2个USB 2.0接口和1个mSATA扩展，为外部设备提供了丰富的连接选项。

在扩展功能方面，ED-IPC2500支持EEPROM存储、加密芯片、RTC时钟、Buzzer报警和Watch Dog功能，增强了设备的易用性和安全性。电气参数方面，输入电压为9V到36V DC，最大功耗为24W。环境参数方面，工作温度和存储温度范围均为-25°C到60°C，工作环境湿度为5%到95%（非冷凝），并具备FCC和CE等认证。

工业计算机功能选择指南


功能分类IPC2000IPC2100IPC2200IPC2400IPC2500IPC2600IPC3020IPC3100IPC3630CM4 SENCM4 INDCM4 NanoCM4 MEDCM4 IO
中央处理器CM4✔✔✔✔✔✔---✔✔✔✔✔
CM5-------✔✔-----
Pi 5------✔-------
内存1GBLPDDR4✔✔✔✔✔✔---✔✔✔✔✔
2/4/8GBLPDDR4------✔--✔✔✔✔✔
16GBLPDDR4X-------✔✔-----
存储8/16/32GBeMMC✔✔✔✔✔✔---✔✔✔✔✔
64GBeMMC-------✔✔-----
微型 SD 卡
固态硬盘-✔✔-✔✔✔✔✔✔-✔✔✔
无线Wi-Fi/BT
4G-✔✔--✔-✔✔✔✔-✔✔
5G----✔---------
接口千兆以太网x 1x 1x 1x 1x 1x 1x 1x 1x 1x 1x 1x 1x 1x 1
百兆以太网- x 1---x 1-x 1 x 1-x 1---
USB 2.0x 1x 2x 2x 1x 2x 2x 2 x 2x 2x 2x 2x 1x 1x 2
USB 3.0x 2- x 1x 2-- x 2----x 2x 2x 3
RS232-≤ x 2- ≤ x 3-≤ x 2 x 1 x 2≤ x 2x 1x 1---
RS485-≤ x 4-≤ x 4-≤ x 4x 1≤ x 4 ≤ x 4 x 4x 2---
CAN-----≤ x 2--≤ x 2x 1----
HDMI x 1 x 1 x 1 x 1 x 1 x 1x 2x 1x 1x 2x 2x 2x 2x 2
DSI✔✔✔✔-✔✔✔✔✔✔✔-✔
CSI✔✔✔✔-✔✔✔✔✔✔✔-✔
DI/DO-----≤ x 8--≤ x 8-----
ADC----------✔---
扩展RTC✔✔✔✔✔✔✔✔✔✔✔✔✔✔
硬件看门狗-✔✔-✔✔-✔✔✔✔✔✔✔
高质量立体编解码器------------✔-
工作温度（℃）-25~60℃✔✔✔✔✔✔✔✔✔✔✔✔--
0 ~ 60°C------------✔✔
机械无风扇设计✔✔✔✔✔✔✔✔✔✔✔✔✔-
安装导轨安装墙式安装✔✔✔✔-✔-✔✔--✔✔✔
桌面✔✔✔✔✔✔✔✔✔✔✔✔✔✔
电源输入(直流)9V~28V✔--✔-----✔----
9V~36V-✔✔-✔✔-✔✔-✔---
7V~18V-----------✔--
5V------✔-----✔-
12V-------------✔

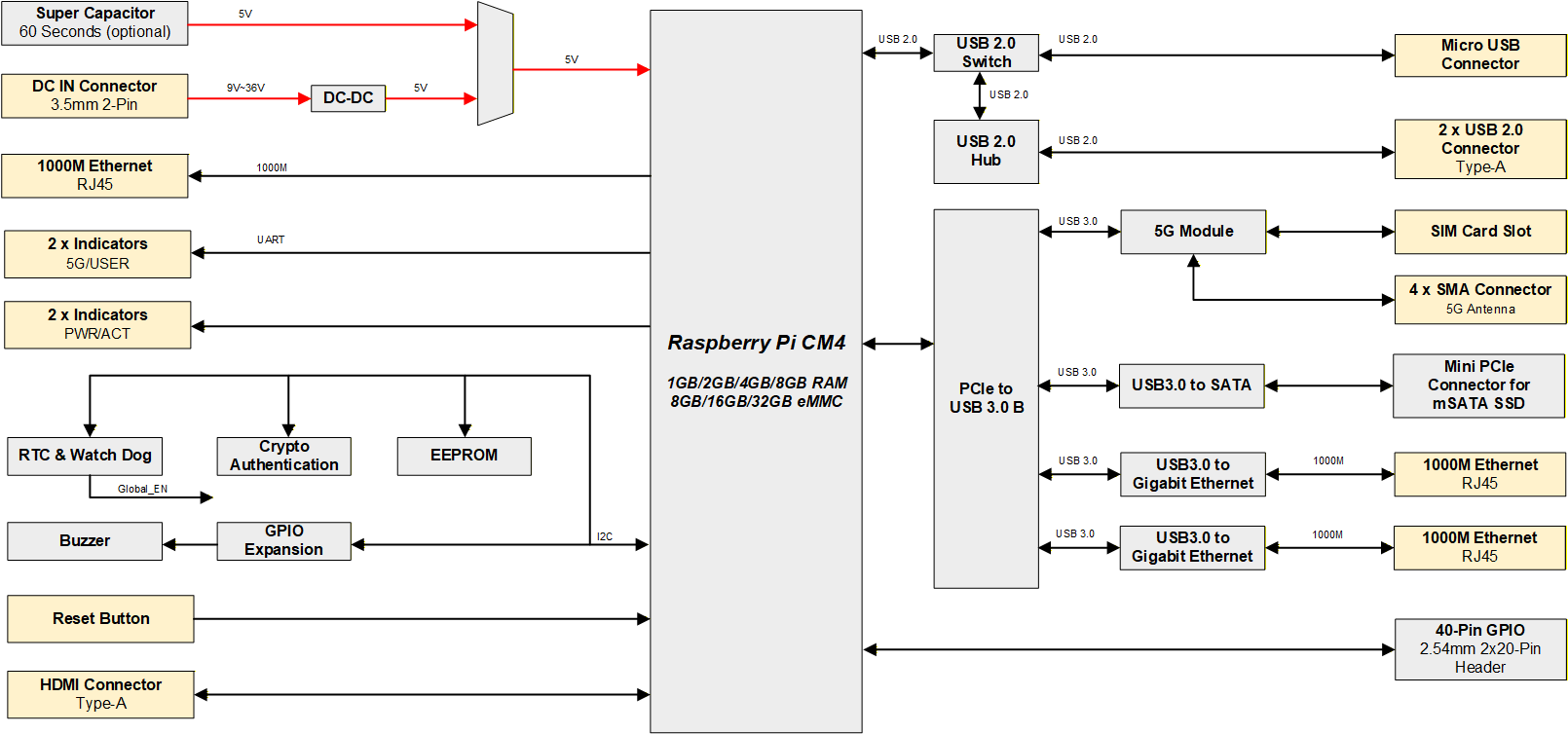

系统框图
ED-IPC2500 Datasheet-2024.05.21
规格参数
机械尺寸

单位：mm

ED-IPC2500 Datasheet Dimensions-2024.05.21
订购代码
ED-IPC2500 Datasheet ordering code-2024.05.21
文档
类型 标题 发布时间
数据手册 IPC2500 数据手册下载 2024-04-10
