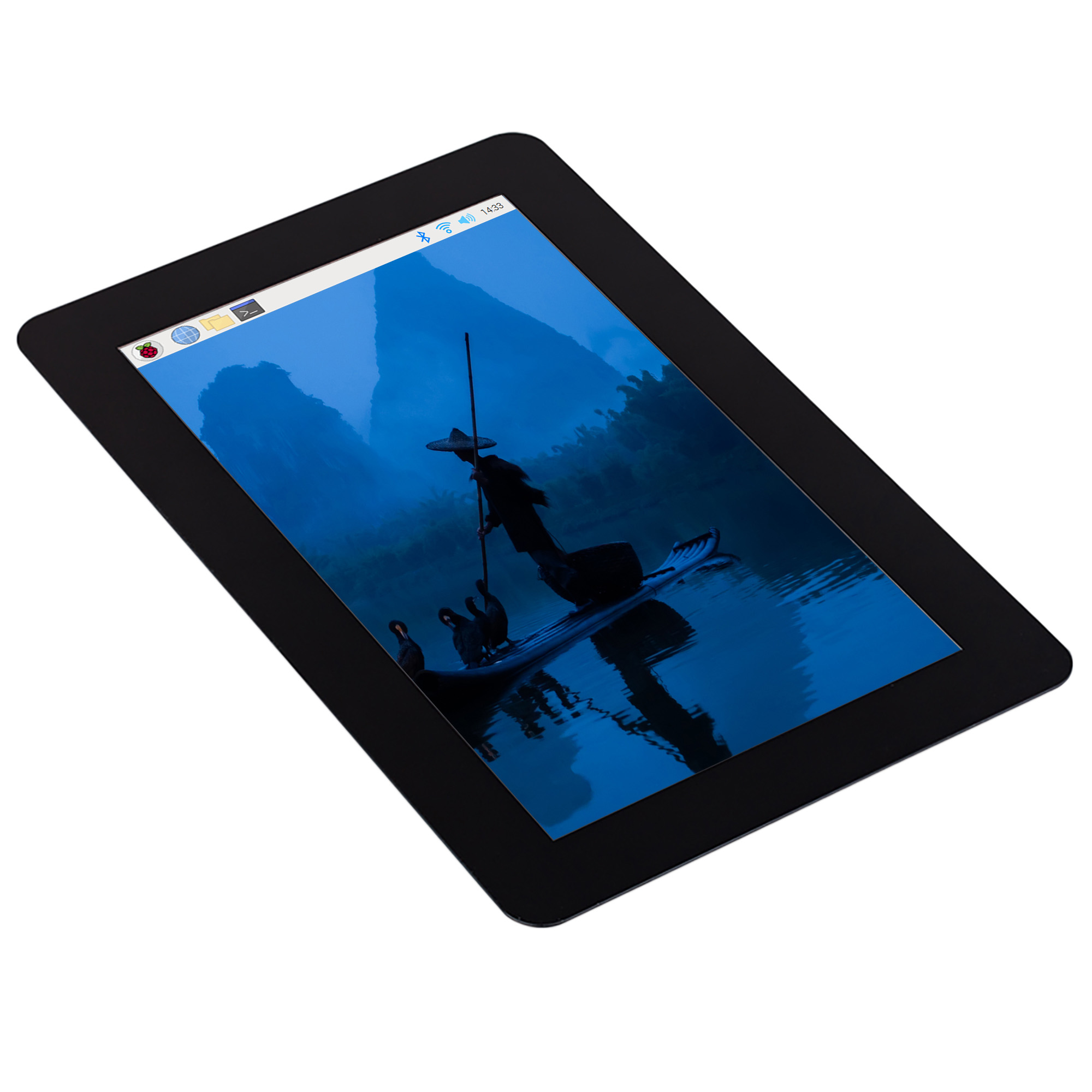

Raspberry Pi Touch Display 2 是我们广受欢迎的 7" Touch Display 期待已久的后续产品。

Raspberry Pi OS 提供了触摸屏驱动程序，支持五指触摸和屏幕键盘，让您无需连接键盘或鼠标就能使用全部功能。

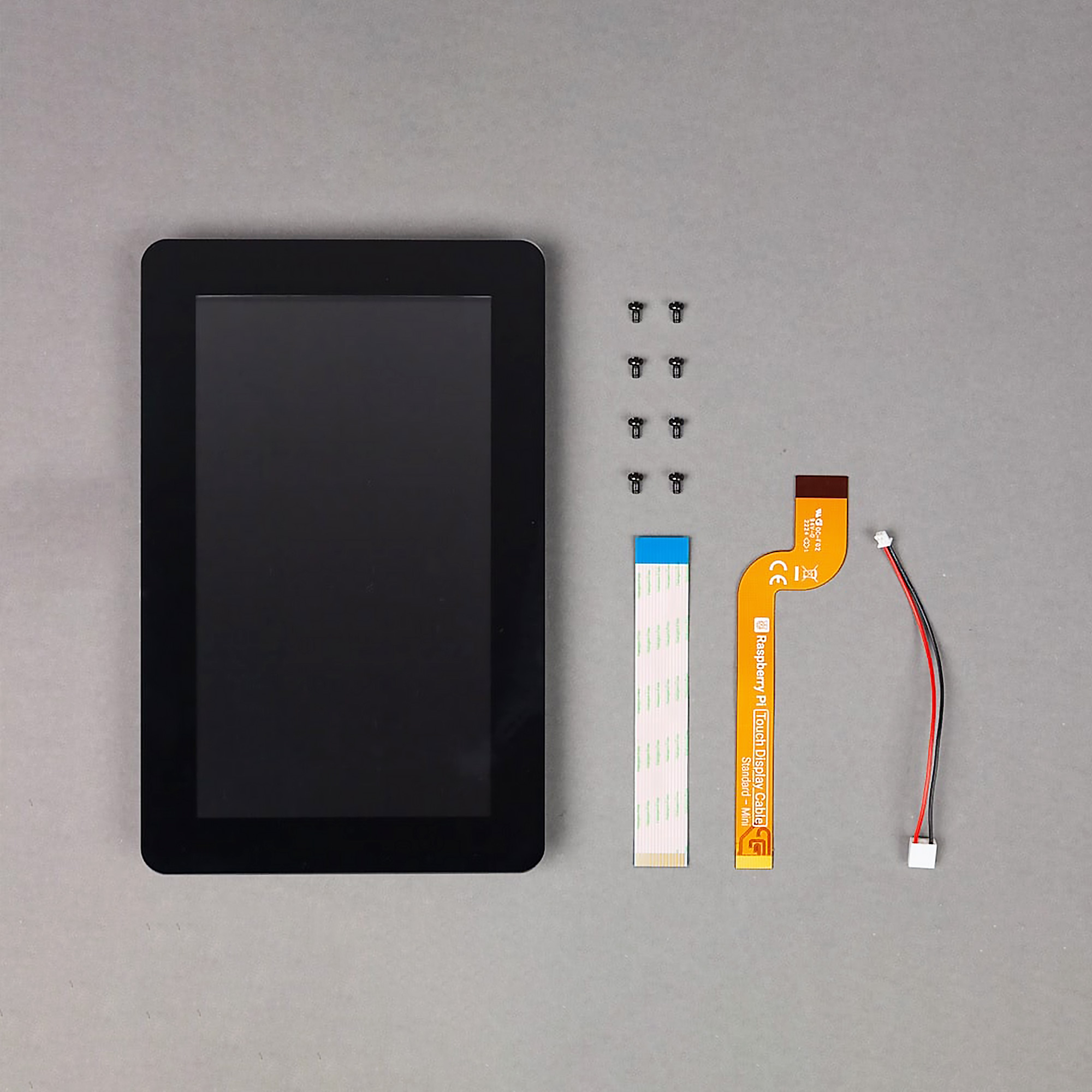

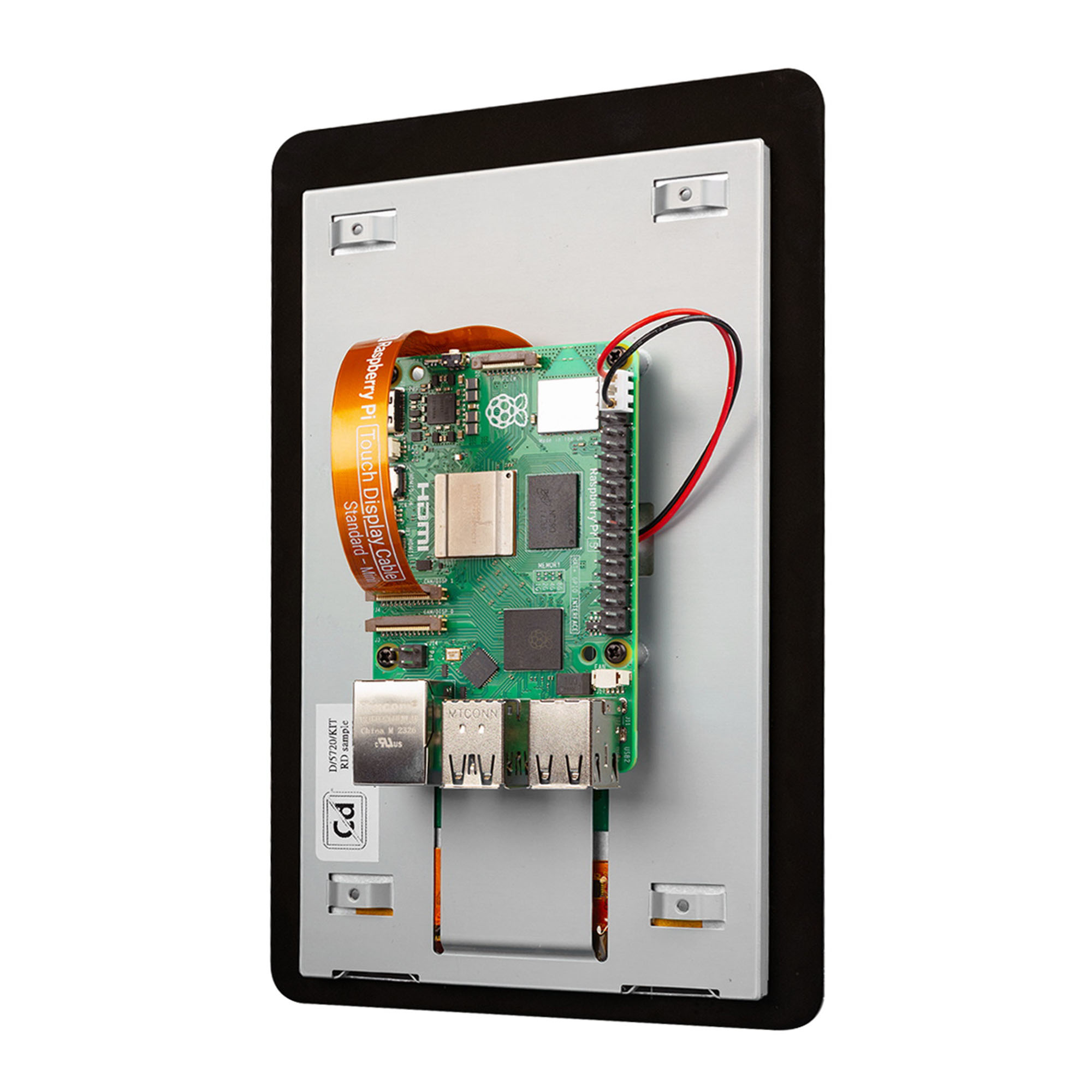

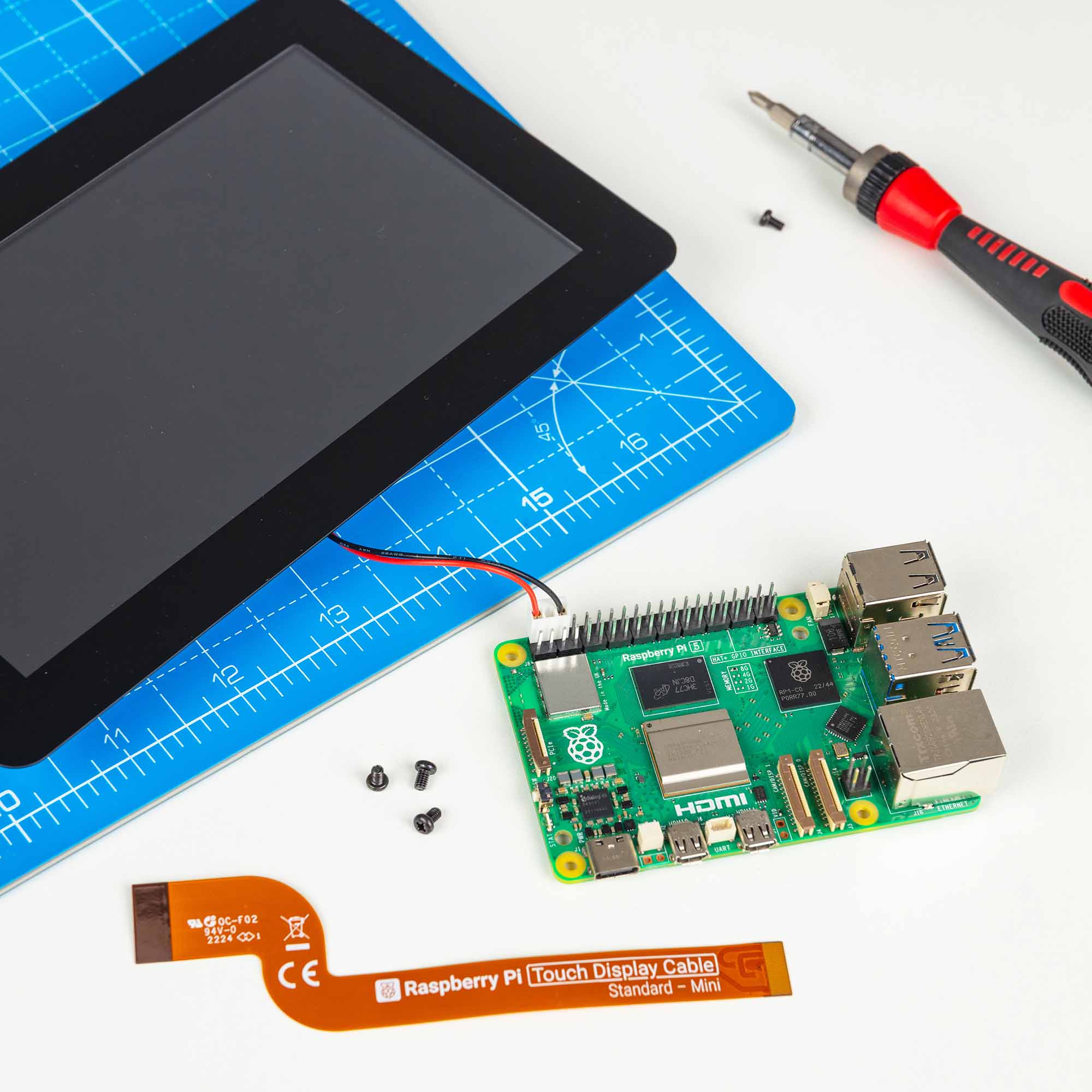

将 720 × 1280 显示屏连接到 Raspberry Pi 只需要两个连接：GPIO 端口的电源和一条连接到所有 Raspberry Pi 计算机（Raspberry Pi Zero 系列除外）上 DSI 端口的带状电缆。

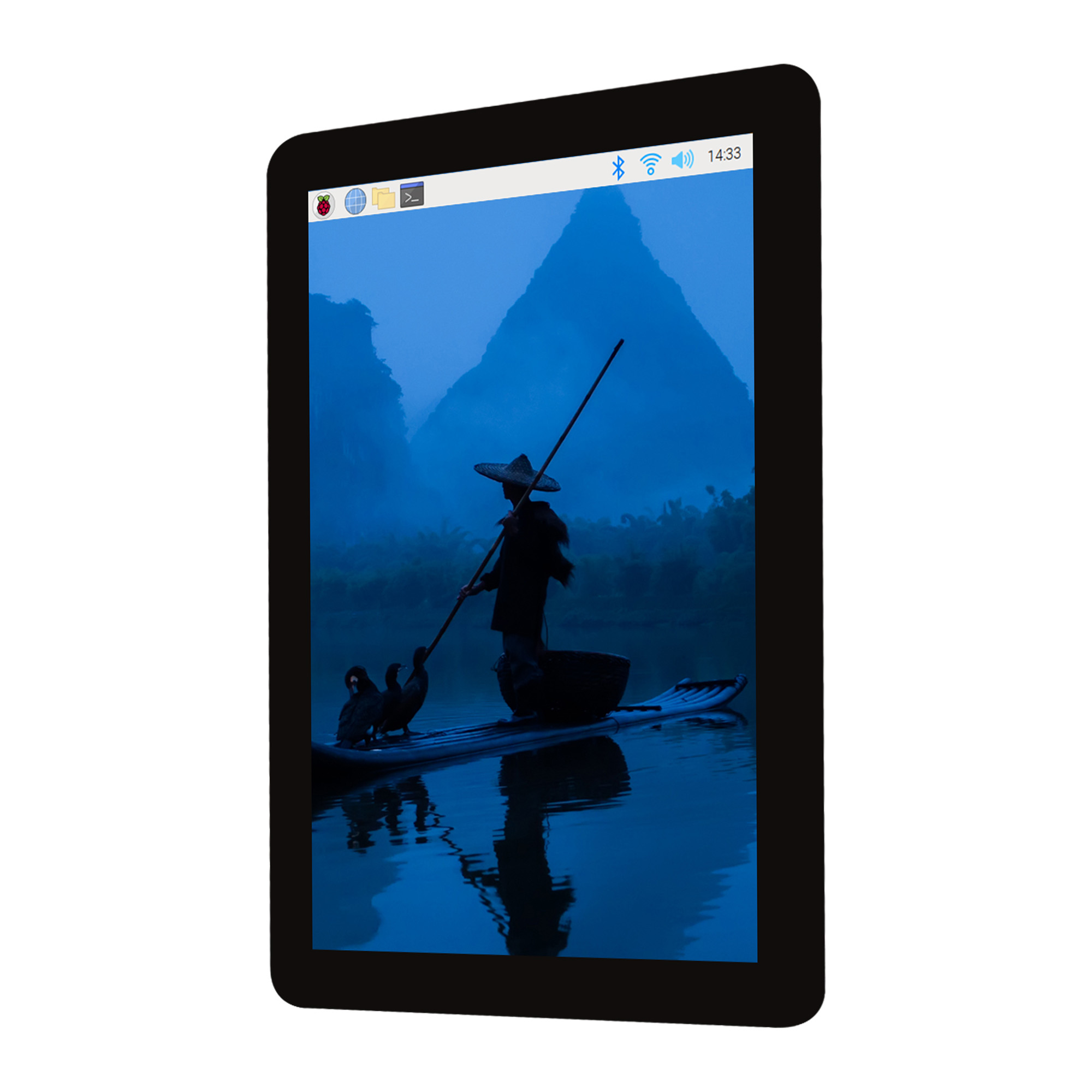

它是一款纵向原生显示屏：

720 (RGB) × 1280 像素显示格式
88 毫米 × 155 毫米活动区域
TFT、常白、透射式 LCD 类型
真正的多点触控电容式触摸屏，支持五指触控
防眩光表面
尺寸：120mm(W) x 190mm(L) x 6.6mm(H)
重量：244g

原有的 7 英寸触摸显示屏将继续批量生产，并仍是必备产品。

功能分类

ED-MONITOR

070C

101C

116C

113C

156C

185C

215C

面板I/O

HDMI接口

1 x HDMI，Type-A 接口，连接HDMI输出

USB接口

1 x Type-C USB接口，传输触摸屏信号

音频接口

1 x 3.5mm音频接口，立体声音频输出

电源接口

1 x DC Jack接口，支持24V电源输入

指示灯

PWR

1 x 电源指示灯，红色，用于查看设备上电和断电的状态

亮度调节按键

2 x 亮度调节按键，对亮度进行调节

音量调节按键

2 x 音量调节按键，对音量进行调节

静音按键

1 x 静音按键，对音频进行静音和解除静音

LCD屏

屏幕类型

7.0" TFT

10.1" TFT

11.6" TFT

13.3" TFT

15.6" TFT

18.5" TFT

21.5" TFT

分辨率

1024x600

1920x1080

最大色彩

16.7M

显示区域(mm /HV)

154.21x85.92

222.72x125.28

256.32x144.18

293.76x165.24

344.16x193.59

408.96x230.04

478.656x260.280

背光

LED

亮度 (cd/m2)

425

500

450

290

450

对比度

800:1

1000:1

1500:1

14ms

6.5ms

响应时间

30ms

25ms

30ms

25ms

14ms

6.5ms

视角 (CR>10)

85° / 85°

80° / 80°

85° / 85°

80° / 80°

89° / 89°

触摸屏

类型

电容式触摸屏

多点触摸

可达到5点

通信方式

USB

透光率

≥85％

表面硬度

≥6H

电气参数

输入电压

12-24V DC

最大功耗

10W

15W

18W

机械参数

尺寸(mm)

188x123x20.8

257.7x159.7x28

303.4x191.4x46.5

340.4x211.4x46.5

388.4x238.4x46.5

457.3x278.3x46.5

531.3x317.8x46.5

重量

约495g

约940g

约1.9kg

约2.1kg

约2.3kg

约3.1kg

约4.6kg

安装方式

嵌入式前安装

嵌入式前安装和VESA支架安装

环境参数&法规

工作温度

-10°C ~60°C

0°C ~ 50°C

存储温度

-20°C ~70°C

-20°C ~ 60°C

工作环境湿度

5% ~ 95%（非冷凝）

机械尺寸

文档

类型	标题	发布时间
install guide	Raspberry Pi Touch Display 2 install guide	2024-04-10
