首页 > 产品 > 工业计算机

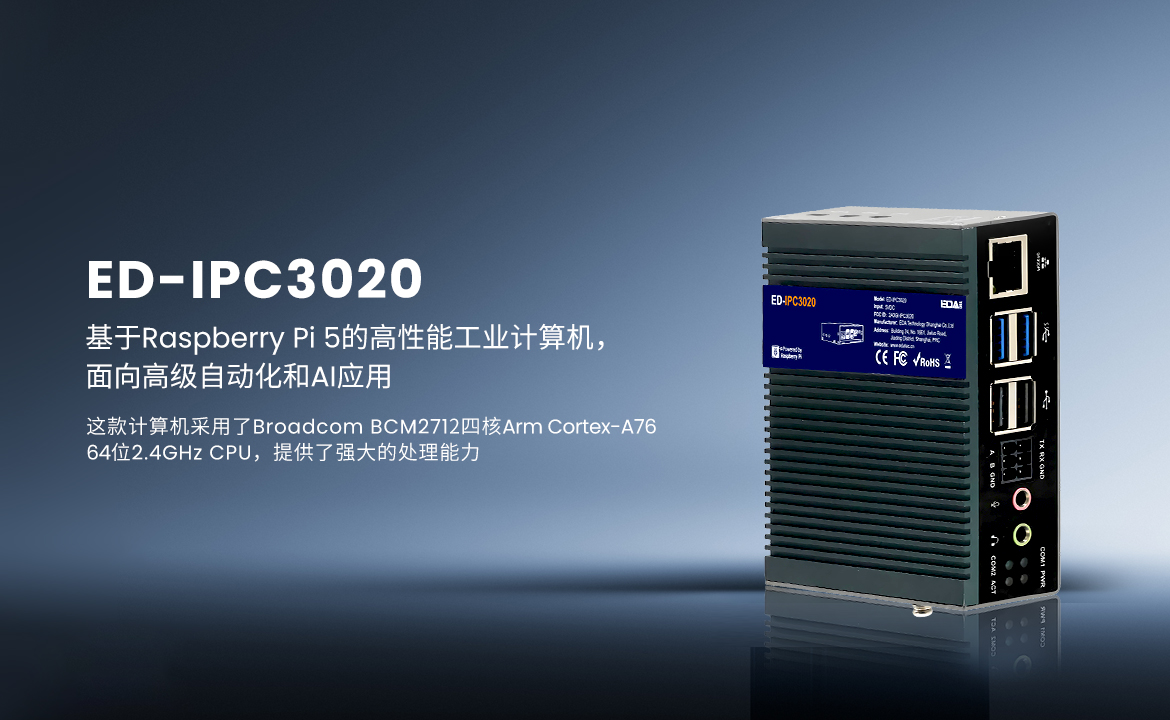

ED-IPC3020

基于Raspberry Pi 5的高性能工业计算机，面向高级自动化和AI应用

主要特色

  • Broadcom BCM2712 4核Arm Cortex-A76 64位2.4GHz CPU

  • 高达8GB LPDDR4X RAM，支持Micro SD Card和M.2 NVMe SSD扩展

  • 2 x USB 3.0、2 x USB 2.0、1 x RS232、1 x RS485和1 x Buzzer

  • 1 x Gigabit 网口，支持选配PoE功能

  • 双HDMI显示，支持同时输出2路4Kp60视频

  • 立体声输入和输出，支持独立的3.5mm音频接口

  • USB Type-C接口的5V电源输入，具备ON/OFF电源开关

  • 集成RTC，支持超级电容作为RTC备份电源

  • 无风扇设计的高质量金属外壳和散热片，提供良好的散热性能

  • 产品通过CE，FCC，RoHS认证

在线文档

ED-IPC3020是由上海晶珩推出的工业计算机，它采用了Broadcom BCM2712四核Arm Cortex-A76 64位2.4GHz CPU，提供了强大的处理能力。这款工业计算机支持4GB或8GB的LPDDR4X-4267 SDRAM内存，并支持Micro SD Card和M.2 NVMe SSD扩展，为应用程序的运行和数据存储提供了充足的空间。

ED-IPC3020受到多家知名海外媒体的详尽测试和报道！点击链接了解更多：

Leepsvideo：功能全面的树莓派5一体机，上海晶珩新增NVMe、PoE及模拟音频接口

Leepsvideo：上海晶珩 ED-IPC3020，树莓派5工业计算机，支持NVMe和模拟音频

CNX Software     Level 2 Jeff     hackster.io     LinuxGizmos     Martin Rowan     Electronics Lab     Raspberry ME

在视频输出方面，ED-IPC3020具备双HDMI显示功能，能够支持同时输出两路4Kp60视频，这使得它非常适合需要高分辨率视频输出的应用场景。音频方面，它配备了立体声输入和输出，支持独立的3.5mm音频接口，为音频应用提供了便利。

接口配置上，ED-IPC3020包括1个Gigabit网口（支持选配PoE功能）、2个USB 3.0、2个USB 2.0、1个RS232、1个RS485和1个Buzzer接口，为用户提供了丰富的连接选项。电源输入通过USB Type-C接口进行，具备5V电源输入和ON/OFF电源开关，简化了电源管理。

这款工业计算机还集成了RTC功能，并支持超级电容和CR1220R电池作为RTC备份电源，确保系统时钟在断电情况下也能保持准确。它的操作温度范围为-25°C至60°C，适应了宽温工作环境，而无风扇设计的高质量金属外壳和散热片则提供了良好的散热性能。

软件参数方面，ED-IPC3020支持多种版本的Raspberry Pi OS，包括32位和64位的桌面版和Lite版，为用户提供了灵活的操作系统选择。

在前面板I/O方面，ED-IPC3020提供了音频输出接口、音频输入接口、RS485接口、RS232接口、USB 2.0接口和USB 3.0接口，以及1000M以太网接口，这些接口都位于前面板，便于用户连接各种设备。

后面板则提供了1个Micro SD卡槽，用于安装SD卡并支持从SD卡启动系统。侧面板则提供了2个Micro HDMI接口和1个USB Type-C电源接口，HDMI接口支持4K 60Hz的分辨率。

此外，ED-IPC3020还配备了1个开/关按键、1个电源指示灯、1个系统状态指示灯和2个串口指示灯，方便用户监控设备的运行状态。

扩展I/O方面，ED-IPC3020提供了5V 1A的DC输出、1个功放输出、2个MIPI CSI/DSI接口和1个M.2 M Key连接器，这些接口为连接外部LCD屏、SSD和其他高速设备提供了便利。

在电气参数方面，输入电压为5V DC，最大功耗为25W。机械参数方面，尺寸为102.8mm x 89.5mm x 32.5mm，重量为300g，支持桌面平放安装。

无线连接方面，ED-IPC3020支持双频802.11ac Wi-Fi和蓝牙5.0/BLE，提供了稳定的无线连接能力。环境参数方面，工作温度和存储温度范围均为-25°C至60°C，工作环境湿度为5%至95%（非冷凝），并具备FCC和CE等认证。

HS CODE

HS CODECOO
8471504090CN


工业计算机功能选择指南


功能分类IPC1000IPC1100IPC2000IPC2100IPC2200IPC2400IPC2500IPC2600IPC3020IPC3100IPC3630CM4 SENCM4 INDCM4 NanoCM4 MEDCM4 IO
中央处理器CM0✔✔--------------
CM4--✔✔✔✔✔✔---✔✔✔✔✔
CM5---------✔✔-----
Pi 5--------✔-------
内存512MB SDRAM✔✔--------------
1/2/4/8GB LPDDR4--✔✔✔✔✔✔---✔✔✔✔✔
2/4/8/16GB LPDDR4--------✔✔✔-----
存储8/16GB eMMC✔✔--------------
8/16/32GB eMMC--✔✔✔✔✔✔---✔✔✔✔✔
64GB eMMC---------✔✔-----
微型 SD 卡✔-✔✔✔✔✔✔✔✔✔✔✔✔✔✔
固态硬盘---✔✔-✔✔✔✔✔✔-✔✔✔
无线Wi-Fi/BT✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔
4G-✔-✔✔--✔-✔✔✔✔-✔✔
5G------✔---------
接口千兆以太网--x 1x 1x 1x 1x 1x 1x 1x 1x 1x 1x 1x 1x 1x 1
百兆以太网✔✔-x 1---x 1-x 1x 1-x 1---
USB 2.0✔✔x 1x 2x 2x 1x 2x 2x 2x 2x 2x 2x 2x 1x 1x 2
USB 3.0--x 2-x 1x 2--x 2----x 2x 2x 3
RS232---≤ x 2-≤ x 3-≤ x 2x 1x 2≤ x 2x 1x 1---
RS485-✔-≤ x 4-≤ x 4-≤ x 4x 1≤ x 4≤ x 4x 4x 2---
CAN-------≤ x 2--≤ x 2x 1----
HDMI✔✔x 1x 1x 1x 1x 1x 1x 2x 1x 1x 2x 2x 2x 2x 2
DSI--✔✔✔✔-✔✔✔✔✔✔✔-✔
CSI--✔✔✔✔-✔✔✔✔✔✔✔-✔
DI/DO-------≤ x 8--≤ x 8-----
ADC------------✔---
扩展RTC✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔
硬件看门狗✔--✔✔-✔✔-✔✔✔✔✔✔✔
高质量立体编解码器--------------✔-
工作温度（℃）

-20°C ~ 60°C

✔✔--------------
-25~60℃--✔✔✔✔✔✔✔✔✔✔✔✔--
0 ~ 60°C--------------✔✔
机械无风扇设计✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔-
安装导轨安装墙式安装✔✔✔✔✔✔-✔-✔✔--✔✔✔
桌面✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔
电源输入(直流)9V~28V-✔✔--✔-----✔----
9V~36V---✔✔-✔✔-✔✔-✔---
7V~18V-------------✔--
5V✔-------✔-----✔-
12V---------------✔


系统框图
ipc3020-diagram
规格参数
系统
CPUBroadcom BCM2712 4核Arm Cortex-A76 64位2.4GHz
VPUH.265 (HEVC)，最高支持4Kp60解码
GPUOpenGL ES 3.1 & Vulkan 1.2
内存4GB/8GB/16GB LPDDR4X-4267 SDRAM可选
存储Micro SD卡槽 (支持选配00GB/32GB/64GB的SD卡)
M.2 NVMe SSD (支持选配00GB/128GB/256GB)
软件参数
操作系统 Raspberry Pi OS (Desktop) 64-bit
Raspberry Pi OS (Lite) 64-bit
前面板I/O
音频输出接口1 x 音频输出接口(HPO)，绿色3.5mm音频接口，立体声输出
音频输入接口1 x 音频输入接口 (LINE IN)，红色3.5mm音频接口，支持立体声输入
RS485接口1 x RS485接口，3-Pin 3.5mm间距凤凰端子，带120Ω端电阻，信号定义为GND/A/B
RS232接口1 x RS232接口，3-Pin 3.5mm间距凤凰端子，信号定义为GND/TX/RX
USB 2.0接口2 x USB 2.0，双层type A接口，每一路最高支持480Mbps传输速率
USB 3.0接口2 x USB 3.0，双层type A接口，每一路最高支持5Gbps传输速率
1000M以太网接口1 x 以太网接口 (10/100/1000M自适应)，RJ45端子，用于接入以太网，支持PoE供电（选配）
后面板I/O
SD卡槽1 x Micro SD卡槽，用于安装Micro SD卡，支持从SD卡启动系统
侧面板I/O
HDMI*1接口2 x HDMI，Micro HDMI接口，分辨率支持4K 60Hz
电源接口1 x USB Type-C接口，支持5V 5A的电源输入
*1：部分Micro HDMI线缆的Micro HDMI连接器较短，可能会导致HDMI连接异常，故建议使用Raspberry Pi 官方的Micro HDMI转标准HDMI线缆，可参见“可选配件”部分进行选购。
按键和指示灯
ON/OFF按键1 x 开/关按键，用于对设备进行开机和关机
PWR1 x 电源指示灯，红色，用于查看设备上电和断电的状态
ACT1 x 系统状态指示灯，绿色，用于查看设备的工作状态
COM1~COM22 x 串口指示灯，绿色，用于查看串口的通信状态
内部I/O
M.2 M1 x M.2 M，M.2 M Key连接器，用于外接SSD和其他高速设备，兼容M.2 2230、M.2 2242和M.2 2260，支持从SSD启动系统
扩展功能
RTC集成1F超级电容作为RTC备份电源，保障系统时钟不受设备下电的影响，同时提供RTC电池底座，用户也可以自行购买CR1220电池作为RTC备份电源
Buzzer根据实际应用可配置提示或异常，实现报警功能
电气参数
输入电压5V DC
最大功耗25W
机械参数
尺寸102.8mm x 89.5mm x 32.5mm (长x宽x高)
重量约300g
安装方式桌面平放和壁挂安装
无线
Wi-Fi双频802.11ac Wi-Fi
蓝牙蓝牙5.0/BLE
环境参数&法规
工作温度-25°C ~ 60°C
存储温度-25°C ~ 60°C
工作环境湿度5% ~ 95%（非冷凝）
认证
  • FCC
    • FCC 47 CFR Part 15 Subpart B
  • CE
    • EN IEC 62368-1:2020 + A11:2020
    • EN IEC 62311:2020
    • ETSI EN 301 489-1 V2.2.3 (2019-11)/ETSI EN 301 489-3 V2.3.2 (2023-01)
      Draft ETSI EN 301 489-17 V3.2.6 (2023-06)/EN 55032:2015 + A1:2020 + A11:2020
      EN 55035:2017 + A11:2020/EN IEC 61000-3-2:2019 + A1:2021
      EN 61000-3-3:2013 + A1:2019 + A2:2021
    • ETSI EN 300 328 V2.2.2 (2019-07)/ETSI EN 301 893 V2.1.1 (2017-05)
      ETSI EN 300 440 V2.2.1 (2018-07)
机械尺寸

单位：mm

ipc3020-dimension
订购代码
orderingcode-ipc3020
文档
类型 标题 发布时间
数据手册 ED-IPC3020 数据手册 2024-04-10
用户手册 ED-IPC3020 用户手册 2024-04-10
OS ED-IPC3020 安装操作系统 2024-04-10
FAQ ED-IPC3020噪音问题优化.pdf 2024-04-10
FAQ ED-IPC3020/ED-HMI3020/ED-HMI3010从SD卡启动系统失败-故障处理 2024-04-10
CE证书 ED-IPC3020 CE证书 2024-04-10
CE报告 ED-IPC3020 CE报告 2024-04-10
RoHS证书 ED-IPC3020 RoHS证书 2024-04-10
RoHS报告 ED-IPC3020 RoHS报告 2024-04-10
FCC证书 ED-IPC3020 FCC证书 2024-04-10
FCC报告 ED-IPC3020 FCC报告 2024-04-10
EU声明 ED-IPC3020 EU声明 2024-04-10
CODESYS CODESYS-License 数据手册 2024-04-10
