首页 > 产品 > 工业计算机

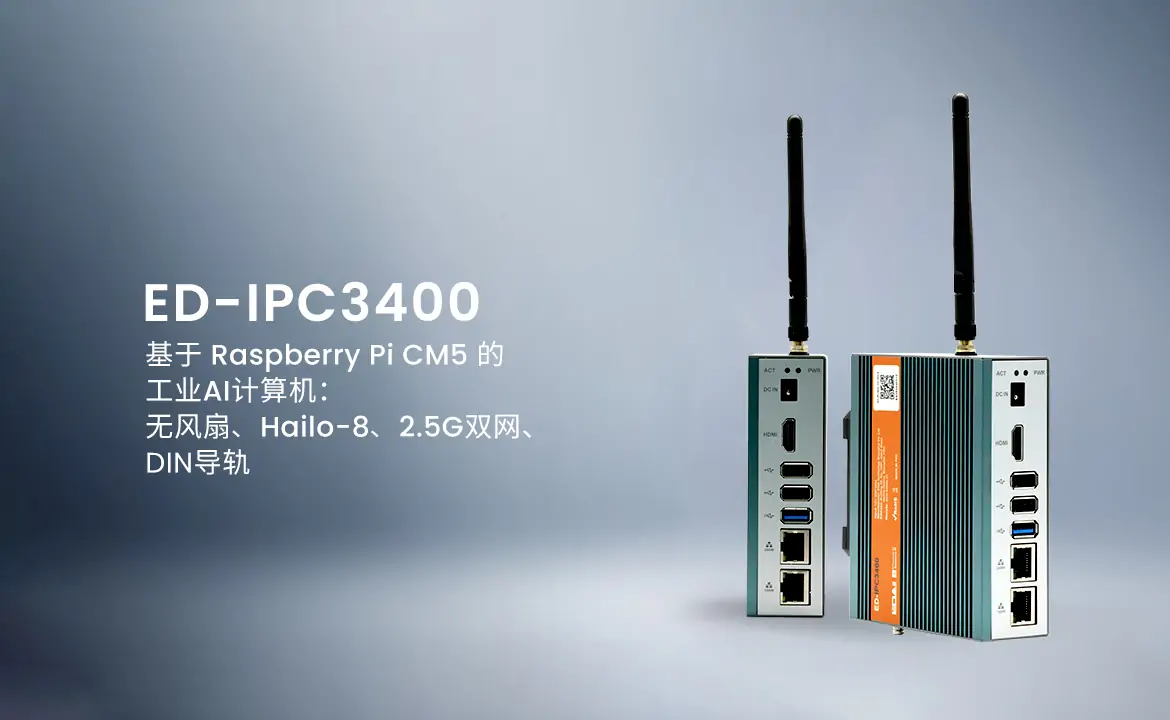

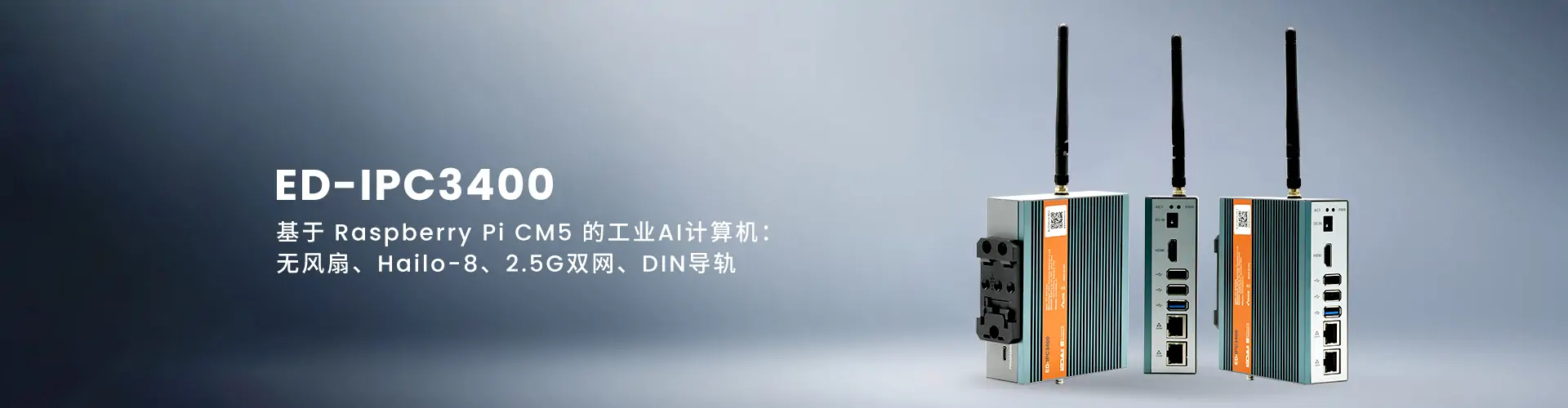

ED-IPC3400

基于 Raspberry Pi CM5 的工业AI计算机：无风扇、Hailo-8、2.5G双网、DIN导轨

主要特色

  • 四核 Cortex-A76 2.4GHz，可扩展 Hailo-8 13TOPS，AI 推理开箱即用

  • 无风扇被动散热，CPU 与 Hailo NPU 同步导热，60°C 双满载不降频

  • 高速接口丰富：2.5GbE+1GbE 双网口、USB 3.0 5Gbps、HDMI 2.0 4K@60Hz

  • 9-28VDC 宽压供电，DIN 导轨安装，内置 RTC 与加密芯片

  • 原生兼容 Raspberry Pi OS，AI 框架即装即用，原型到量产零迁移


在线文档

ED-IPC3400 基于 Raspberry Pi CM5，搭载 BCM2712 四核 Cortex-A76 2.4GHz，定位工业 AI 边缘计算机。整机采用整面铝合金散热片与钣金外壳，无风扇设计，CPU、电源、Wi-Fi 及选装 M.2 模组均通过导热硅胶散热，60°C 环境 CPU 与 Hailo NPU 满载不降频。M.2 M-key 支持二选一扩展 Hailo-8 13TOPS 或 NVMe SSD，接口侧提供 2.5GbE、1GbE、USB 3.0 与 HDMI 2.0，结合 DIN 导轨安装和 9-28VDC 宽压供电，适用于机器视觉、工业控制、数据采集、边缘计算与瘦客户机场景。

异构算力，边缘推理高效分流

CM5 四核 A76 负责系统与预处理，Hailo-8 独立承担神经网络推理，释放 CPU 负载，提升单机视觉任务处理量。

  • BCM2712 2.4GHz + 最高 16GB LPDDR4，通用算力充足

  • Hailo-8 13 TOPS，支持主流视觉模型，目标检测与分类均可在边缘完成

  • 完整支持 Raspberry Pi OS 下的 AI 框架部署，模型转换链路成熟

无风扇双导热，CPU 与 Hailo 满载不降频

整面铝合金散热片覆盖全部热源，无风扇设计减少故障点，适合机柜与产线长期运行。

  • 导热硅胶覆盖 CPU、Hailo NPU、电源和 Wi-Fi 模组，避免局部热点

  • 60°C 环境 CPU 与 Hailo-8 同时满载，频率稳定，性能不打折

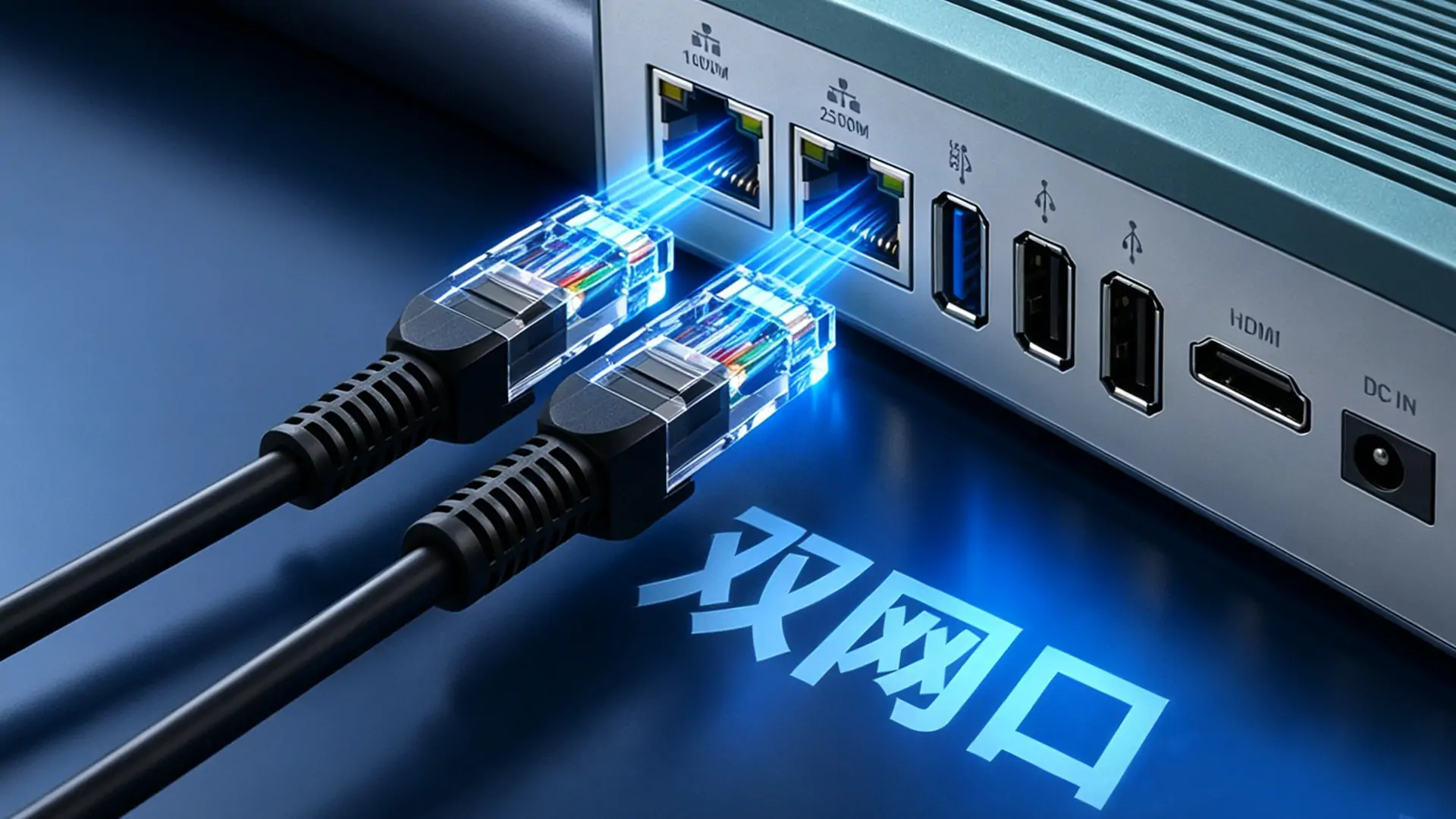

双网口分区，数据与控制互不抢带宽

独立 2.5GbE 与 1GbE，将业务数据和控制网络分开承载，提升整体稳定性。

  • 2.5GbE 负责相机数据、模型更新等大流量传输

  • 1GbE 用于 PLC、网关和远程运维，独立组网更安全

  • USB 3.0 5Gbps 与 HDMI 2.0 4K@60Hz，满足外设与本地显示

宽压供电与整机防护，适应严苛现场

面向工业现场优化供电和结构设计，降低环境因素对系统的影响。

  • 9-28VDC 宽压输入，TVS 瞬态保护，适配工厂 24V 电源

  • 金属机箱加 DIN 导轨固定，无风扇无活动部件，抗振动可靠性高

  • 内置 RTC 与加密芯片，支持授权管理与时钟保持

Raspberry Pi 开源生态，AI 框架与开发工具开箱即用

  • 系统可靠：Raspberry Pi OS 长期维护，持续安全更新，支持 CRA 等网络安全需求

  • 工具开箱即用：GPIO 库、OpenCV、Node-RED 等直接安装使用，缩短开发周期

  • AI 无缝集成：YOLO 等主流深度学习框架可直接部署，配合 Hailo-8 完成边缘视觉推理

  • 社区生态完善：Raspberry Pi 全球开发者社区活跃，开发中遇到的问题均可从社区获取成熟解决方案


工业计算机功能选择指南：表一


基于 Raspberry Pi CM0 工业计算机
功能分类IPC1000IPC1100IPC1200IPC1220
中央处理器CM0✔
内存512MB SDRAM✔
存储8/16GB eMMC✔
微型 SD 卡✔---
无线Wi-Fi/BT
✔
4G-✔✔✔
接口百兆以太网x 1
USB 2.0x 2x 2x 1x 1
RS232--x 1x 1
RS485-x 1x 2x 2
HDMIx 1x 1--
DSI--✔✔
DI/DO--DI x 4, DO x 4DI x 8, DO x 8
ADC---ADA x 2, ADV x 2
扩展RTC✔
硬件看门狗✔---
工作温度（℃）-20~60℃✔
机械无风扇设计✔
安装导轨安装墙式安装✔
桌面✔
电源输入(直流)9V~28V-✔✔✔
5V✔---


工业计算机功能选择指南：表二


功能分类IPC2000IPC2100IPC2200IPC2400IPC2500IPC2600IPC3020IPC3100IPC3630CM4 SENCM4 INDCM4 NanoCM4 MEDCM4 IO
中央处理器CM4✔✔✔✔✔✔---✔✔✔✔✔
CM5-------✔✔-----
Pi 5------✔-------
内存1/2/4/8GB LPDDR4✔✔✔✔✔✔---✔✔✔✔✔
2/4/8/16GB LPDDR4------✔✔✔-----
存储8/16/32GB eMMC✔✔✔✔✔✔---✔✔✔✔✔
64GB eMMC-------✔✔-----
微型 SD 卡
固态硬盘-✔✔-✔✔✔✔✔✔-✔✔✔
无线Wi-Fi/BT
4G-✔✔--✔-✔✔✔✔-✔✔
5G----✔---------
接口千兆以太网x 1x 1x 3x 1x 3x 1x 1x 1x 1x 1x 1x 1x 1x 1
百兆以太网-x 1---x 1-x 1x 1-x 1---
USB 2.0x 1x 2x 2x 1x 2x 2x 2x 2x 2x 2x 2x 1x 1x 2
USB 3.0x 2-x 1x 2--x 2----x 2x 2x 3
RS232-≤ x 2-≤ x 3-≤ x 2x 1≤ x 2≤ x 2x 1x 1---
RS485-≤ x 4-≤ x 4-≤ x 4x 1≤ x 4≤ x 4x 4x 2---
CAN-----≤ x 2--≤ x 2x 1----
HDMIx 1x 1x 1x 1x 1x 1x 2x 1x 1x 2x 2x 2x 2x 2
DSI✔✔✔✔-✔✔✔✔✔✔✔-✔
CSI✔✔✔✔-✔✔✔✔-✔✔-✔
DI/DO-----≤ x 8--≤ x 8-✔---
ADC-----✔----✔---
扩展RTC
硬件看门狗-✔✔-✔✔-✔✔✔✔✔✔✔
高质量立体编解码器-------✔----✔-
工作温度（℃）-25~60℃✔✔✔✔✔✔✔✔✔✔✔✔--
0 ~ 60°C------------✔✔
机械无风扇设计✔✔✔✔✔✔✔✔✔✔✔✔✔-
安装导轨安装墙式安装✔✔✔✔-✔-✔✔✔✔✔--
桌面✔✔✔✔✔✔✔✔✔---✔✔
电源输入(直流)9V~28V✔--✔-----✔----
9V~36V-✔✔-✔✔-✔✔-✔---
7V~18V-----------✔--
5V------✔-----✔-
12V-------------✔


系统框图
ipc3400-diagram
规格参数
系统
CPUBroadcom BCM2712 4核Cortex-A76 (ARM v8) 64位2.4GHz SoC
VPUH.265 (HEVC)，最高支持4Kp60解码
GPUOpenGL ES 3.1 & Vulkan 1.2
内存2GB/4GB/8GB/16GB LPDDR4-4267 SDRAM可选
存储16GB/64GB eMMC闪存可选
Micro SD (支持选配32GB/64GB；使用CM5Lite时，用于系统启动)
M.2 NVMe SSD（支持选配128GB/256GB/512GB）
软件参数
操作系统Raspberry Pi OS (Desktop) 64-bit
Raspberry Pi OS (Lite) 64-bit
前面板I/O
电源接口1 x DC输入，DC Jack（5.5x2.5）连接器，支持9V~28V输入
HDMI接口1 x HDMI，Type-A接口，兼容HDMI 2.0标准，分辨率支持4K 60Hz
USB 2.0接口2 x USB 2.0，Type-A接口，每一路最高支持480Mbps传输速率
USB 3.0接口1 x USB 3.0，Type-A接口，最高支持5Gbps传输速率
2500M以太网接口1 x 以太网接口(10/100/1000M/2500M自适应)，RJ45端子，用于接入以太网
1000M以太网接口1 x 以太网接口(10/100/1000M自适应)，RJ45端子，用于接入以太网
后面板I/O
SD卡槽1 x Micro SD卡槽，支持安装Micro SD卡，用于启动系统
注：仅当使用CM5Lite时，安装的Micro SD卡才有效。
Type-C USB接口1 x Type-C USB，支持通过此接口对系统进行eMMC烧录
侧面板I/O
天线接口1 x SMA接口（选配），连接Wi-Fi/BT天线
按键和指示灯
ON/OFF按键1 x ON/OFF按键，用于对设备进行关机
PWR1 x 电源指示灯，红色，用于查看设备上电和断电的状态
ACT1 x 系统状态指示灯，绿色，用于查看设备的工作状态
内部I/O
40-Pin GPIO1 x GPIO Pin Header，2x20-Pin 2.54mm间距排针，用于引出CM5的GPIO口，预留连接扩展配件
M.2 M接口1 x M.2 M，M.2 M Key连接器，用于外接SSD或者Hailo AI模块。SSD和Hailo AI模块仅支持二选一，不能同时安装。
  • 兼容M.2 M 2230 SSD、M.2 M 2242 SSD、M.2 M 2260 SSD和M.2 M 2280 SSD
  • 兼容Hailo-8 13 TOPS模块
MIPI接口2 x 4-lane MIPI接口，22-Pin FPC连接器，分别为DPHY0 (MIPI0)和DPHY1 (MIPI1)，均支持扩展连接Raspberry Pi Camera和Raspberry Pi Touch Display
扩展功能
EEPROM支持4K Byte容量的存储，提高设备系统的易用性
加密芯片可搭配实现需要的上层应用，提高设备系统的安全性
RTC集成RTC，保障系统时钟不受设备下电的影响；提供RTC电池底座，支持安装CR1220电池作为RTC备份电源
电气参数
输入电压9V~28V DC
注：推荐使用官方的12V 4A的电源适配器。
最大功耗24W
机械参数
尺寸120mm x 100mm x 36mm (长x宽x高，不包含导轨和天线)
重量约600g
安装方式导轨安装
无线
Wi-Fi/蓝牙 (选配)支持2.4GHz&5GHz双频Wi-Fi和蓝牙5.0，带天线
  • 2.4GHz Wi-Fi：兼容IEEE 802.11 b/g/n
  • 5GHz Wi-Fi：兼容IEEE 802.11 a/n/ac
  • 蓝牙兼容2402MHz ~ 2480MHz频段
环境参数&法规
工作温度-20°C ~ 60°C
存储温度-20°C ~ 60°C
工作环境湿度5% ~ 95%（非冷凝）
机械尺寸

单位：mm

ipc3400-dimension
订购代码

编码规则

ipc3400-orderingcode

订购编码

产品型号描述备货等级
ED-IPC3400-1020032Wi-Fi/BT，2GB DDR，32GB SD卡预告
ED-IPC3400-1046400Wi-Fi/BT, 4GB DDR，64GB eMMC预告
ED-IPC3400-1021600-AWi-Fi/BT, 2GB DDR，16GB eMMC，a Hailo-8 13 TOPS模块预告
ED-IPC3400-1160000-3Wi-Fi/BT, 16GB DDR，500G SSD预告

提示

若需要其他配置的产品，请单独联系我司销售人员。​

文档
类型 标题 发布时间
数据手册 ED-IPC3400 数据手册 2026-09-18
用户手册 ED-IPC3400 用户手册 2026-09-18
