首页 > 产品 > 工业智能相机

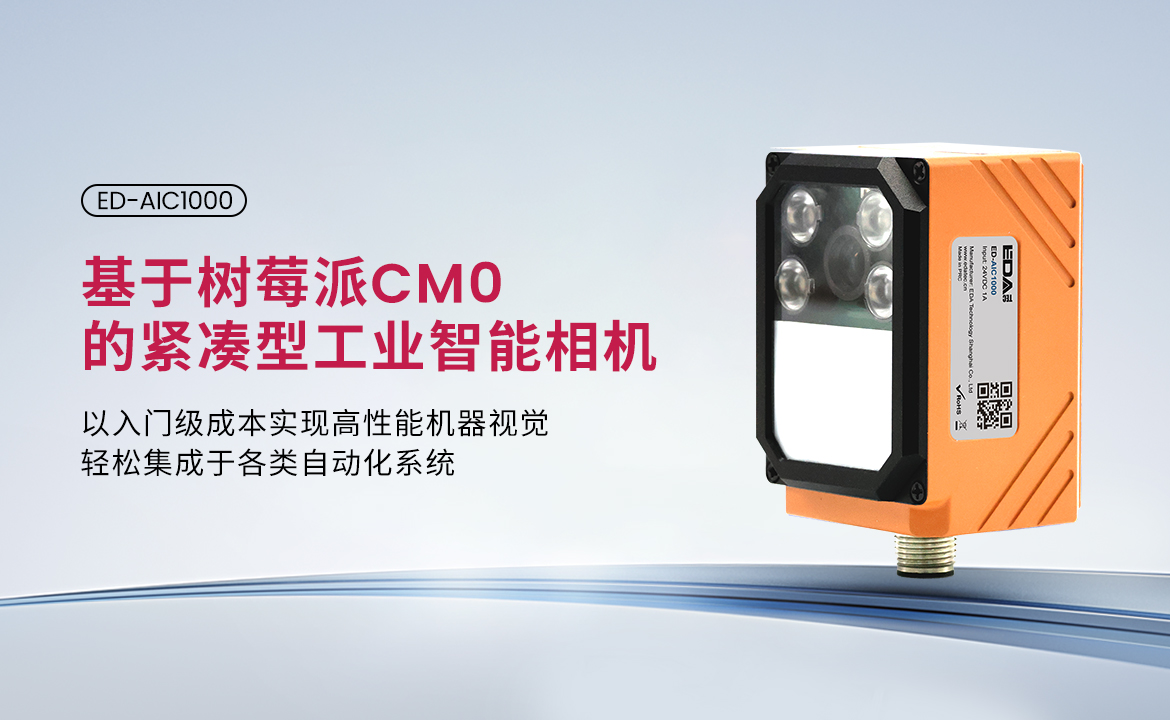

ED-AIC1000

基于树莓派 CM0 的紧凑型工业智能相机，以入门级成本实现高性能机器视觉，轻松集成于各类自动化系统

主要特色

  • 基于树莓派 CM0：4核1GHz ARM Cortex-A53 CPU, 512MB SDRAM

  • 1.3MP 全局曝光传感器：120 帧 / 秒全分辨率输出，无运动拖影

  • 偏振模块化光源：有效抑制反光，轻松应对复杂表面

  • 电动对焦镜头：大景深、支持灵活配置

  • 工业级可靠性：0–60℃宽温，符合 EN 60068 抗振抗冲击标准

  • 丰富接口：标配1x RS232, 1x 网口,  1x 外部触发DI，1x DO

  • 开箱即用:共享树莓派生态，支持快速二次开发

  • 广泛适用：电子制造、锂电、光伏、新能源、汽车等多行业工业场景


在线文档

这是一款搭载树莓派最新平台 CM0 的紧凑型工业智能相机，专为工业自动化场景打造，以亲民成本实现高性能机器视觉，可轻松集成于各类自动化系统。目前，我们已在德国嵌入式电子与工业计算机展（Embedded World） 正式展出，获得了行业客户与合作伙伴的广泛关注。产品预计将于2026 年第二季度正式上线，敬请期待。


系统框图
aic1000-diagram
规格参数
系统
CPU1GHz四核64位Arm Cortex-A53 处理器
VPUH.264/MPEG-4视频解码，1080p@30帧/秒
H.264编码，1080p@30帧/秒
GPUOpenGL ES 1.1/2.0图形处理标准
内存512MB SDRAM
存储8GB/16GB eMMC闪存可选
软件参数
操作系统Raspberry Pi OS (Lite) 32-bit
通信协议支持Modbus TCP、TCP/IP和UDP
面板I/O
电源&I/O接口 (12-Pin)1 x 电源&I/O接口，12-Pin 航空连接器，通过连接电源&I/O线 (12-Pin的M12母头转裸线/RJ45) 来接入外部信号，信号包含电源输入、100M Ethernet、RS232、trigger和DO等
  • 1 x DC IN：2-Pin针脚，支持DC 24V输入，信号定义为DC-/DC+
  • 1 x 100M Ethernet：4-Pin针脚，信号定义为TX+/TX-/Rx+/RX-
  • 1 x RS232：2-Pin针脚，信号定义为TX/RX
  • 1 x DO：2-Pin针脚，信号定义为DO/COM_OUTPUT
  • 1 x Trigger：外部触发信号，2-Pin针脚，信号定义为Trigger+/Trigger+
指示灯
电源指示灯1 x 电源指示灯，用于查看相机上电和断电的状态
故障指示灯1 x 故障指示灯，用于查看相机的故障状态
工作状态指示灯1 x 工作状态指示灯，用于查看相机的工作状态
网络指示灯2 x 网络指示灯，用于查看网络的连接和数据通信的状态
光源和镜头
光源3个光源区域，默认为红色光源，每个区域的光源支持独立配置
镜头支持选配6mm、8mm或12mm的M12固定焦距镜头
带马达自动变焦模组，实现自动对焦
性能特征
图像传感器1.3MP，全局曝光
采集速率高达120 FPS
瞄准点红色LED圆点
电气参数
输入电压DC 24V (±10%)
建议使用DC 24V 1A的电源适配器
最大功耗24W (Max)
机械参数
尺寸67mm x 46mm x 46mm
重量约120g
安装方式支架安装，可选配安装支架
环境参数&法规
工作温度0°C ~ 60°C
存储温度-40°C ~ 70°C
工作环境湿度5% ~ 90% (非冷凝)

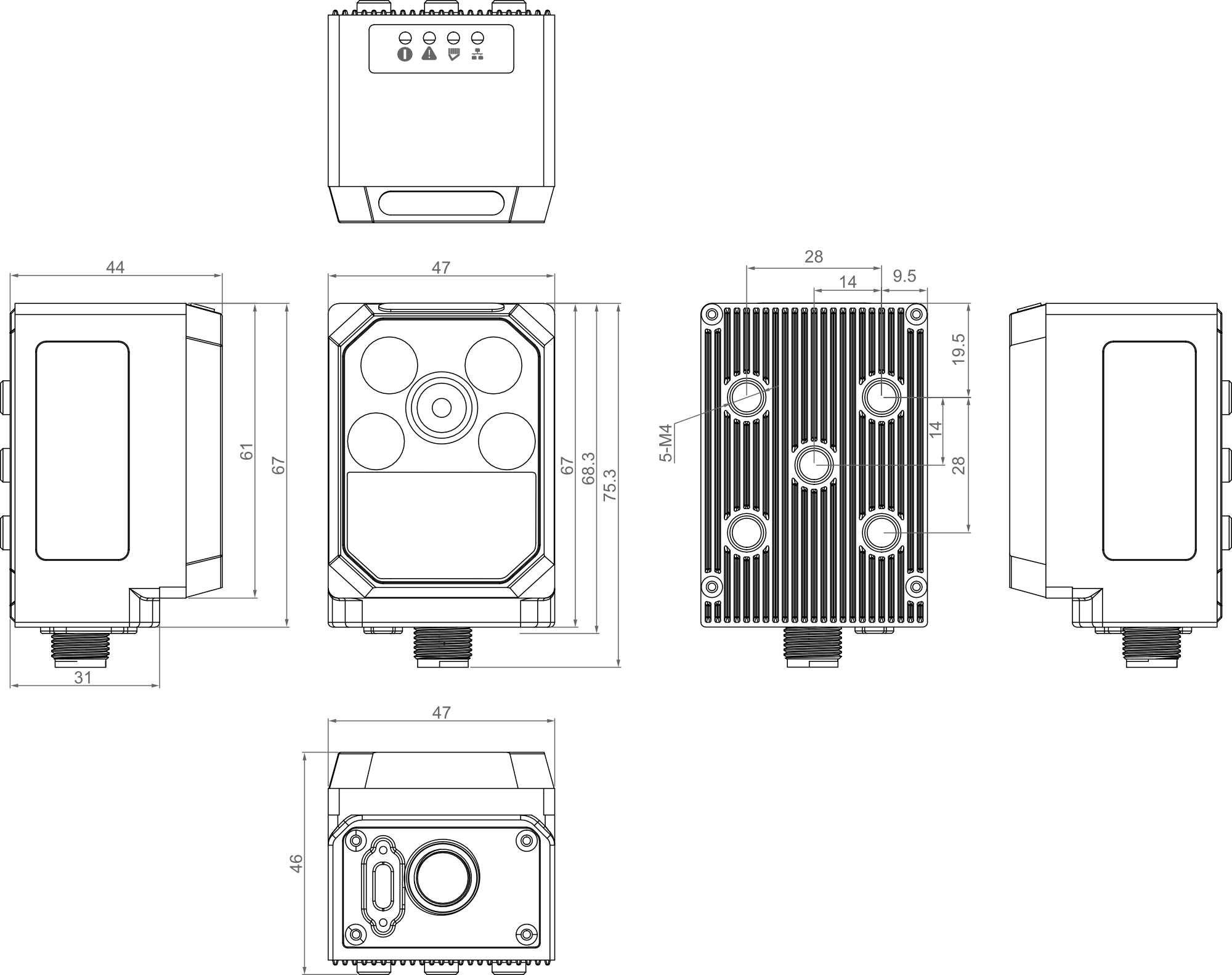

机械尺寸

单位：mm

aic1000-dimension
订购代码

编码规则

aic1000-orderingcode

订购编码

产品型号描述备货等级
ED-AIC1000-013G06M-0008100512MB DDR，8GB eMMC，1.3MP图像传感器，6mm焦距的M12镜头带自动对焦预告阶段
ED-AIC1000-013G08M-0008100512MB DDR，8GB eMMC，1.3MP图像传感器，8mm焦距的M12镜头带自动对焦预告阶段
ED-AIC1000-013G12M-0008100512MB DDR，8GB eMMC，1.3MP图像传感器，12mm焦距的M12镜头带自动对焦预告阶段

提示

若需要其他配置的产品，请单独联系我司销售人员。​
