Raspberry Pi CM5 IO Board

首页 > 产品 > 扩展板

Raspberry Pi CM5 IO Board

官方发布的底板，旨在协助开发使用 Raspberry Pi CM5 的产品

主要特色
  • 支持全系列CM5模块
  • 外部+5V Type C电源供应
  • 2个全尺寸HDMI 2.0接口
  • 支持PoE的千兆以太网RJ45接口
  • 2个USB 3.0插座
  • 适用于CM5Lite模块的microSD卡插槽
  • M.2 M key PCIe插槽
  • 4针风扇连接器
  • 2个MIPI DSI/CSI-2 FPC连接器（22针，0.5mm间距线缆）
  • Raspberry Pi HAT连接器
  • RTC电池插槽
  • 用于禁用功能（如无线功能、EEPROM写入）的跳线

Raspberry Pi CM5 IO Board 是一款官方发布的底板，旨在协助开发使用 Raspberry Pi CM5 的产品，包含 Raspberry Pi 5 的多种接口，适用于开发系统和嵌入式电路板集成，支持 PoE、双 HDMI、USB 3.0、M.2 PCIe 等丰富接口，方便快速创建系统。

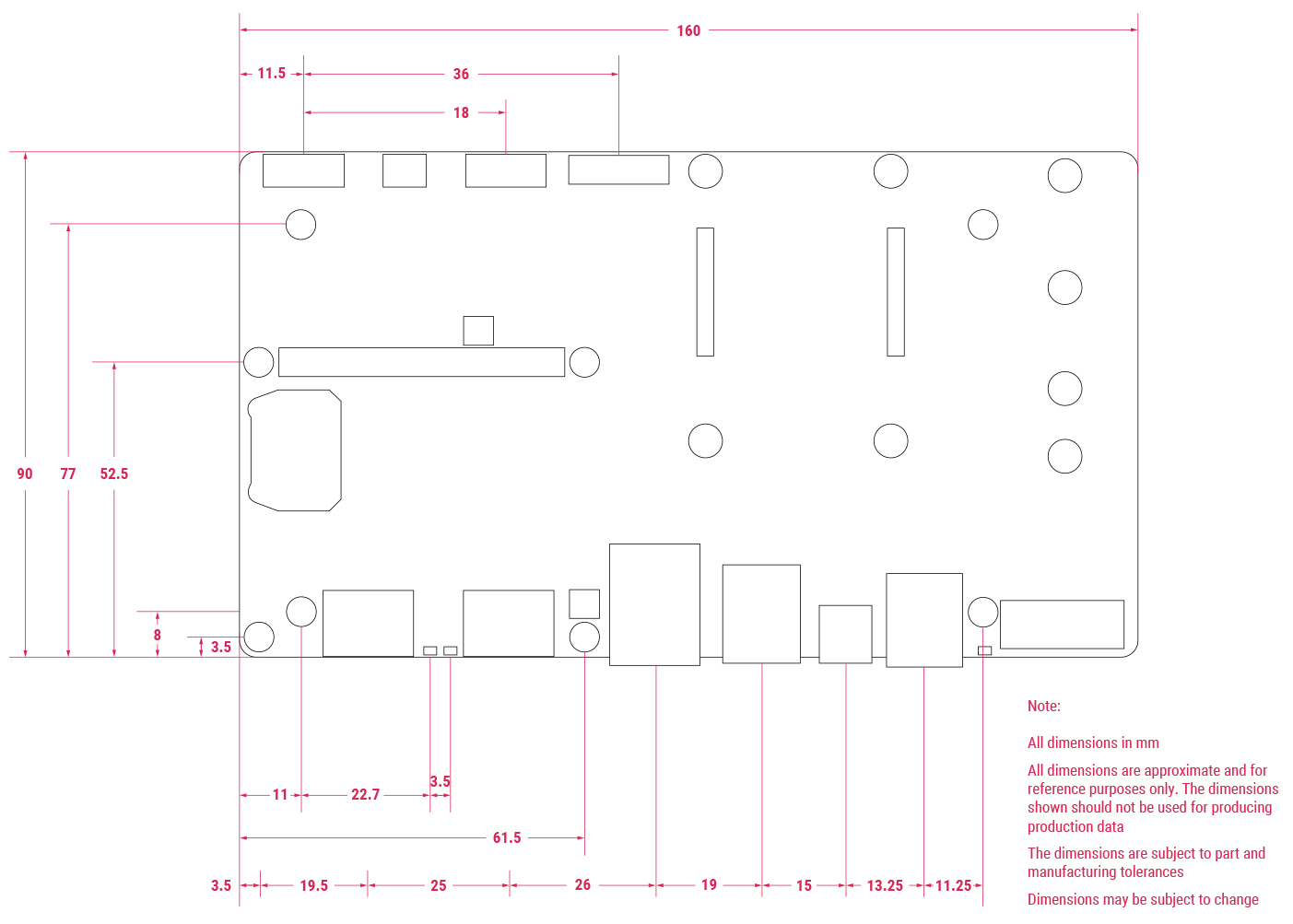

机械尺寸

文档
类型 标题 发布时间
datasheet Raspberry Pi CM5 IO Board datasheet_CN.pdf 2025-01-15
product brief Raspberry Pi CM5 IO Board product brief.pdf 2025-01-15
design files CM5 IO Board design files.zip 2025-01-15
