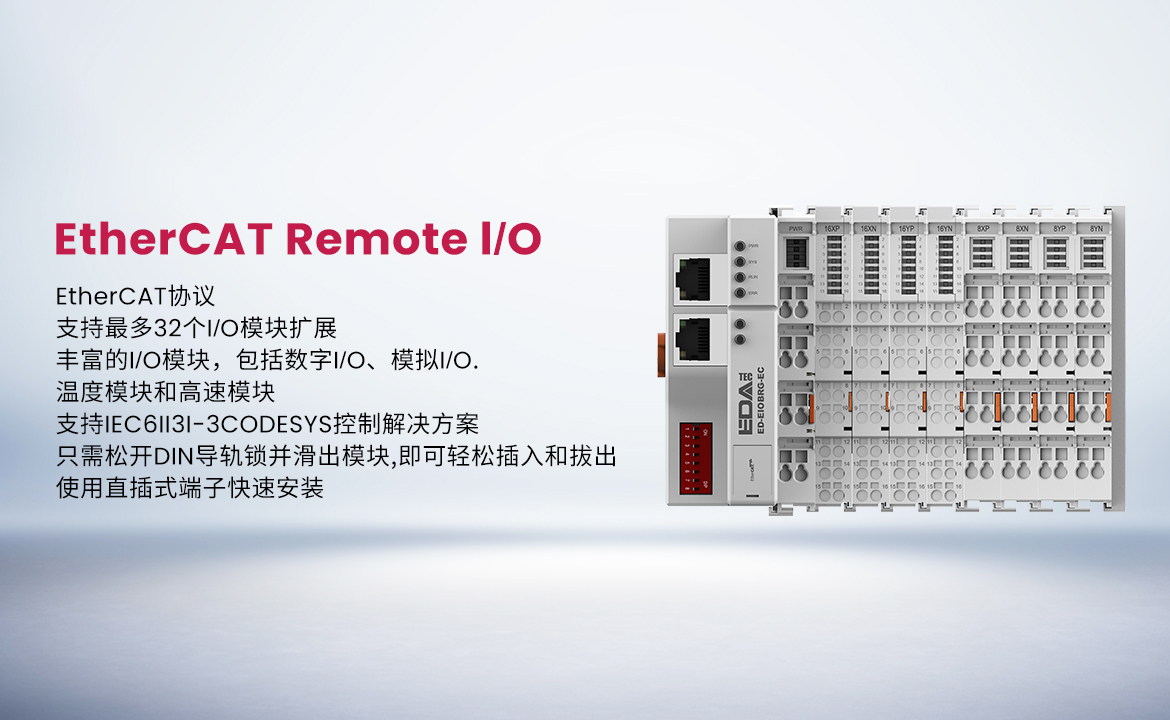

EtherCAT数字量输出模块是一种用于工业自动化控制的高性能设备，提供4/8/16通道数字信号输出，支持晶体管和继电器输出，具备光耦隔离和LED状态指示，确保高可靠性和易于维护。这些模块通过EtherCAT总线协议与主站通信，确保了信号的高速传输和低延迟处理。
技术规格
- 输出通道数：4、8或16通道。
- 输出类型：支持晶体管（PNP或NPN）和继电器输出。
- 驱动能力：晶体管输出：单通道负载500mA，驱动能力为24V DC (±25%)。继电器输出：支持230V AC或30V DC，适用于阻性负载、感性负载和灯负载。
- 功耗：晶体管输出：PNP型66mA，NPN型19mA。继电器输出：45mA。
- 隔离耐压：AC 500V，光耦隔离。
- 尺寸：100mm x 67.6mm x 14.8mm。
- 重量：约51g。
- 接线规格：0.2mm² ～ 1.5mm²，免螺丝接线方式。
- 安装方式：导轨安装。
功能特点
- 高可靠性：光耦隔离确保了信号的稳定传输，减少了电磁干扰。
- LED状态指示：每个通道都有独立的LED指示灯，方便现场调试和故障诊断。
- 插片式结构：支持导轨安装，安装和维护简便。
- 级联功能：最多支持级联32个模块，无需额外电源，简化了系统布线。
- 兼容性强：与CODESYS EtherCAT主站兼容，适用于多种工业自动化场景。
应用场景
EtherCAT数字量输出模块广泛应用于各种工业自动化场景，包括但不限于：
- 生产线自动化：用于控制生产线上的各种执行器，如电磁阀、继电器等，实现自动化控制。
- 机器人控制：在机器人控制系统中，用于控制机器人的动作，实现精确的运动控制。
- 智能制造系统：用于连接各种智能设备，实现数据的实时采集和处理，支持智能制造的高效运行。
订购信息
如果您对EtherCAT数字量输出模块感兴趣，可以考虑以下订购编码：
- ED-EIO4YR：4通道继电器输出模块。
- ED-EIO8YP：8通道数字量输出模块，PNP型。
- ED-EIO8YN：8通道数字量输出模块，NPN型。
- ED-EIO16YP：16通道数字量输出模块，PNP型。
- ED-EIO16YN：16通道数字量输出模块，NPN型。
安装与维护
安装EtherCAT数字量输出模块非常简便。只需将模块背面的缺口处对齐DIN导轨，沿着箭头方向推入DIN卡销，即可固定在DIN导轨上。在拆除时，只需握住模块的卡销，沿着箭头方向往外拔出即可。安装和拆除前，请确保设备的电源已关闭，以避免损坏模块。
EtherCAT数字量输出模块在工业自动化中的应用前景广阔。它不仅提供了高效、稳定的信号输出解决方案，还与CODESYS软件平台完美结合，为工程师提供了强大的开发工具。无论是在生产线上的自动化控制，还是在智能制造系统中，EtherCAT数字量输出模块都是实现高效工业自动化的关键设备。
HS CODE
| HS CODE | COO |
| 8517799000 | CN |
