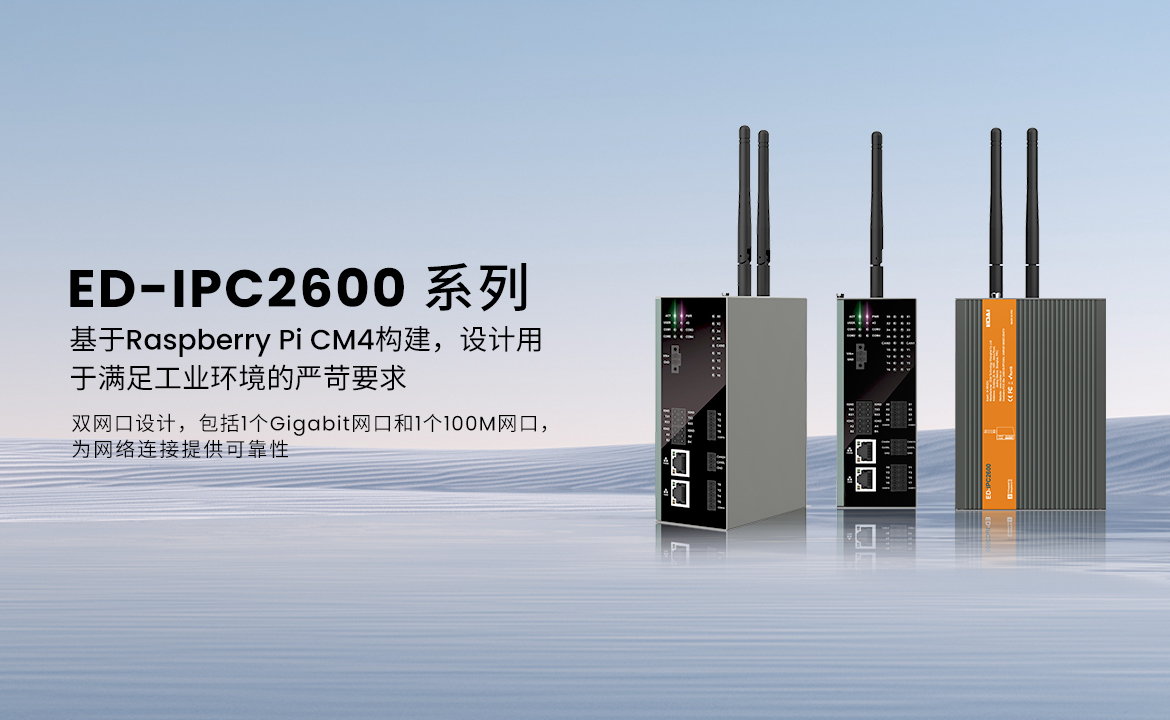

ED-IPC2600 系列
控制型工业计算机，多通道DI/DO，专为复杂控制设计经典CM4计算机
| IPC2600 系列选型指南 | |||
| Model No. | CAN | DI | DO |
| IPC2610 | - | x 8 | x 8 |
| IPC2620 | x 1 | x 4 | x 4 |
| IPC2630 | x 2 | x 8 | x 8 |
ED-IPC2600系列是上海晶珩推出的高可靠性工业计算机，基于Raspberry Pi CM4构建，设计用于满足工业环境的严苛要求。
该系列包含IPC2610、IPC2620和IPC2630三种型号，均搭载了Broadcom BCM2711四核Cortex-A72(ARM v8) 64位1.5GHz SoC，提供高达8GB LPDDR4 RAM和32GB eMMC的存储配置，同时支持Micro-SD Card和M.2 NVMe SSD扩展，为各种工业应用提供了充足的计算资源和灵活的数据存储方案。
这些工业计算机具备双网口设计，包括1个Gigabit网口和1个100M网口，为网络连接提供可靠性。此外，它们还配备了2个RS232和2个RS485带隔离接口，这些接口具备静电保护和浪涌保护功能，增强了设备的稳定性和安全性。
特别地，IPC2610型号拥有8个DI（数字输入）和8个DO（数字输出）通道，而IPC2620型号则提供4个DI和4个DO通道以及1个CAN接口，IPC2630型号则进一步提供2个CAN接口及8个DI和8个DO通道，这些接口均带隔离保护，并配有状态指示灯，使得设备能够适应多种工业控制场景。
在无线连接方面，ED-IPC2600系列支持2.4GHz和5GHz双频WiFi、蓝牙以及4G无线连接方式，使其能够在无线网络环境中稳定运行。电源输入为9V至36V宽压输入，具备过流、过压和反接保护功能，确保了设备的稳定运行和安全性。此外，该系列还可选配集成超级电容备份电源、RTC、Watch Dog、EEPROM和加密芯片，进一步提高了设备的可靠性和数据安全性。
操作温度范围为-25℃至60℃，使得ED-IPC2600系列能够适应宽温工作环境。它们采用高质量的金属外壳设计，支持导轨安装，便于在工业现场进行部署和维护。此外，该系列还提供18个LED指示灯，方便用户监控设备状态。
在软件方面，ED-IPC2600系列支持CODESYS兼容性，增加了一个高级层，支持IEC 61131-3编程以实现复杂的控制系统，但请注意，CODESYS功能是可选的，如果需要此功能，需要联系EDATEC进行定制。
最后，ED-IPC2600系列提供了详细的尺寸图和订购编码，方便用户进行选购和技术咨询。总体而言，ED-IPC2600系列以其强大的处理能力、丰富的接口配置和灵活的扩展选项，满足了工业控制领域的多样化需求。
| HS CODE | COO |
| 8471504090 | CN |
| 功能分类 | IPC2000 | IPC2100 | IPC2200 | IPC2400 | IPC2500 | IPC2600 | IPC3020 | IPC3100 | IPC3630 | CM4 SEN | CM4 IND | CM4 Nano | CM4 MED | CM4 IO | |
| 中央处理器 | CM4 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | - | - | - | ✔ | ✔ | ✔ | ✔ | ✔ |
| CM5 | - | - | - | - | - | - | - | ✔ | ✔ | - | - | - | - | - | |
| Pi 5 | - | - | - | - | - | - | ✔ | - | - | - | - | - | - | - | |
| 内存 | 1GBLPDDR4 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | - | - | - | ✔ | ✔ | ✔ | ✔ | ✔ |
| 2/4/8GBLPDDR4 | - | - | - | - | - | - | ✔ | - | - | ✔ | ✔ | ✔ | ✔ | ✔ | |
| 16GBLPDDR4X | - | - | - | - | - | - | - | ✔ | ✔ | - | - | - | - | - | |
| 存储 | 8/16/32GBeMMC | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | - | - | - | ✔ | ✔ | ✔ | ✔ | ✔ |
| 64GBeMMC | - | - | - | - | - | - | - | ✔ | ✔ | - | - | - | - | - | |
| 微型 SD 卡 | |||||||||||||||
| 固态硬盘 | - | ✔ | ✔ | - | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | - | ✔ | ✔ | ✔ | |
| 无线 | Wi-Fi/BT | ||||||||||||||
| 4G | - | ✔ | ✔ | - | - | ✔ | - | ✔ | ✔ | ✔ | ✔ | - | ✔ | ✔ | |
| 5G | - | - | - | - | ✔ | - | - | - | - | - | - | - | - | - | |
| 接口 | 千兆以太网 | x 1 | x 1 | x 1 | x 1 | x 1 | x 1 | x 1 | x 1 | x 1 | x 1 | x 1 | x 1 | x 1 | x 1 |
| 百兆以太网 | - | x 1 | - | - | - | x 1 | - | x 1 | x 1 | - | x 1 | - | - | - | |
| USB 2.0 | x 1 | x 2 | x 2 | x 1 | x 2 | x 2 | x 2 | x 2 | x 2 | x 2 | x 2 | x 1 | x 1 | x 2 | |
| USB 3.0 | x 2 | - | x 1 | x 2 | - | - | x 2 | - | - | - | - | x 2 | x 2 | x 3 | |
| RS232 | - | ≤ x 2 | - | ≤ x 3 | - | ≤ x 2 | x 1 | x 2 | ≤ x 2 | x 1 | x 1 | - | - | - | |
| RS485 | - | ≤ x 4 | - | ≤ x 4 | - | ≤ x 4 | x 1 | ≤ x 4 | ≤ x 4 | x 4 | x 2 | - | - | - | |
| CAN | - | - | - | - | - | ≤ x 2 | - | - | ≤ x 2 | x 1 | - | - | - | - | |
| HDMI | x 1 | x 1 | x 1 | x 1 | x 1 | x 1 | x 2 | x 1 | x 1 | x 2 | x 2 | x 2 | x 2 | x 2 | |
| DSI | ✔ | ✔ | ✔ | ✔ | - | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | - | ✔ | |
| CSI | ✔ | ✔ | ✔ | ✔ | - | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | - | ✔ | |
| DI/DO | - | - | - | - | - | ≤ x 8 | - | - | ≤ x 8 | - | - | - | - | - | |
| ADC | - | - | - | - | - | - | - | - | - | - | ✔ | - | - | - | |
| 扩展 | RTC | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| 硬件看门狗 | - | ✔ | ✔ | - | ✔ | ✔ | - | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | |
| 高质量立体编解码器 | - | - | - | - | - | - | - | - | - | - | - | - | ✔ | - | |
| 工作温度（℃） | -25~60℃ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | - | - |
| 0 ~ 60°C | - | - | - | - | - | - | - | - | - | - | - | - | ✔ | ✔ | |
| 机械 | 无风扇设计 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | - |
| 安装 | 导轨安装墙式安装 | ✔ | ✔ | ✔ | ✔ | - | ✔ | - | ✔ | ✔ | - | - | ✔ | ✔ | ✔ |
| 桌面 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | |
| 电源输入(直流) | 9V~28V | ✔ | - | - | ✔ | - | - | - | - | - | ✔ | - | - | - | - |
| 9V~36V | - | ✔ | ✔ | - | ✔ | ✔ | - | ✔ | ✔ | - | ✔ | - | - | - | |
| 7V~18V | - | - | - | - | - | - | - | - | - | - | - | ✔ | - | - | |
| 5V | - | - | - | - | - | - | ✔ | - | - | - | - | - | ✔ | - | |
| 12V | - | - | - | - | - | - | - | - | - | - | - | - | - | ✔ | |
| 系统 | |
|---|---|
| CPU | Broadcom BCM2711 4核Arm Cortex-A72 (ARM v8) 64位1.5GHz SoC |
| VPU | H.265(HEVC)，最高支持4Kp60解码 H.264，最高支持1080p60解码和1080p30编码 |
| GPU | OpenGL ES 3.1 & Vulkan 1.0 |
| 内存 | 1GB/2GB/4GB/8GB LPDDR4-3200 SDRAM可选 |
| 存储 | 8GB/16GB/32GB eMMC闪存可选 Micro SD卡槽 (用于扩展用户数据存储) M.2 NVMe SSD（支持选配128GB/256GB/512GB） |
| 软件参数 | |
|---|---|
| 操作系统 | Raspberry Pi OS (Desktop) 32-bit Raspberry Pi OS (Lite) 32-bit Raspberry Pi OS (Desktop) 64-bit Raspberry Pi OS (Lite) 64-bit |
| 前面板I/O | |
|---|---|
| 电源接口 | 1 x DC输入，2-Pin 3.5mm间距带螺丝孔的凤凰端子；支持9V~36V输入，信号定义为VIN+/GND |
| RS485/232接口 | 12-Pin 3.5mm间距凤凰端子，带隔离保护，具备静电保护和浪涌保护；可根据实际需要配置为不同数量的RS232和RS485端口，其中 RS232单路信号定义为IGND/TX/RX，RS485单路信号定义为IGND/A/B。
|
| 1000M以太网接口 | 1 x 以太网接口(10/100/1000M自适应)，RJ45端子，用于接入以太网 |
| 100M以太网接口 | 1 x 以太网接口(10/100M自适应)，RJ45端子，用于接入以太网 |
| DI接口 | 8 x DI接口，10-Pin 3.5mm间距凤凰端子
|
| DO接口 | 8 x DO接口，10-Pin 3.5mm间距凤凰端子
|
| 后面板I/O | |
|---|---|
| SD卡槽 | 1 x Micro SD卡槽，支持安装Micro SD卡，用于存储用户数据 |
| SIM卡槽 | 1 x Nano SIM卡槽，用于安装获取4G信号的SIM卡 |
| Micro USB接口 | 1 x Micro USB，支持通过此接口对系统进行eMMC烧录 |
| 侧面板I/O | |
|---|---|
| HDMI接口 | 1 x HDMI，Type-A接口，兼容HDMI 2.0标准，分辨率支持4K 60Hz |
| USB接口 | 2 x USB 2.0，Type-A接口，每一路最高支持480Mbps传输速率 |
| 天线接口 | 2 x SMA，连接4G和Wi-Fi/BT天线 |
| 按键和指示灯 | |
|---|---|
| Reset | 1 x Reset按键，用于对设备进行复位 |
| PWR | 1 x 电源指示灯，红色，用于查看设备上电和断电的状态 |
| 4G | 1 x 4G信号指示灯，绿色，用于查看4G信号的状态 |
| ACT | 1 x 系统状态指示灯，绿色，用于查看设备的工作状态 |
| USER | 1 x 用户指示灯，绿色，用户可以根据实际需求自定义状态 |
| COM1~COM4 | 4 x 串口指示灯，绿色，用于查看串口的通信状态 |
| X0~X7 | 8 x DI指示灯，绿色，用于查看DI端口的输入状态 |
| Y0~Y7 | 8 x DO指示灯，绿色，用于查看DO端口的输出状态 |
| 内部I/O | |
|---|---|
| M.2 B | 1 x M.2 B，M.2 B Key连接器，用于外接SSD兼容M.2 B 2230和M.2 B 2242的SSD |
| 扩展功能 | |
|---|---|
| EEPROM | 支持4K Byte容量的存储，提高设备系统的易用性 |
| 加密芯片 | 可搭配实现需要的上层应用，提高设备系统的安全性 |
| RTC | 集成1F超级电容作为RTC备份电源，保障系统时钟不受设备下电的影响，同时提供RTC电池底座，用户也可以自行购买CR1220电池作为RTC备份电源 |
| Buzzer | 根据实际应用可配置提示或异常，实现报警功能 |
| Watch Dog* | 目前硬件上已经预留Watch Dog，但还需要额外的软件来支持，对应的软件正在开发中 |
| 电气参数 | |
|---|---|
| 输入电压 | 9V ~ 36V DC |
| 最大功耗 | 24W |
| 机械参数 | |
|---|---|
| 尺寸 | 143mm x 100mm x 55mm (长x宽x高，不包含导轨和天线) |
| 重量 | 1Kg |
| 安装方式 | 导轨安装 |
| 无线 | |
|---|---|
| Wi-Fi/蓝牙 (选配) | 支持2.4GHz&5GHz双频Wi-Fi和蓝牙5.0，带天线
|
| 4G (选配) | 通过Mini PCIe接口实现与多种4G LTE模块连接，带天线
|
| 环境参数&法规 | |
|---|---|
| 工作温度 | -25°C ~ 60°C |
| 存储温度 | -25°C ~ 60°C |
| 工作环境湿度 | 5% ~ 95%（非冷凝） |
| 认证 | FCC FCC 47 CFR Part 15 Subpart B CE EN IEC 62368-1/EN IEC 62311/EN IEC 61000-3-2/EN IEC 61000-3-3 EN 55032/EN 55035 EN 301 489-1/EN 301 489-3/EN 301 489-17/EN 301 489-52 EN 301 328/EN 301 440/EN 301 511/EN 301 908-1/EN 301 908-2 |
| 系统 | |
|---|---|
| CPU | Broadcom BCM2711 4核Arm Cortex-A72 (ARM v8) 64位1.5GHz SoC |
| VPU | H.265(HEVC)，最高支持4Kp60解码 H.264，最高支持1080p60解码和1080p30编码 |
| GPU | OpenGL ES 3.1 & Vulkan 1.0 |
| 内存 | 1GB/2GB/4GB/8GB LPDDR4-3200 SDRAM可选 |
| 存储 | 8GB/16GB/32GB eMMC闪存 Micro SD卡槽(用于扩展用户数据存储) M.2 NVMe SSD（支持选配128GB/256GB/512GB） |
| 软件参数 | |
|---|---|
| 操作系统 | Raspberry Pi OS (Desktop) 32-bit Raspberry Pi OS (Lite) 32-bit Raspberry Pi OS (Desktop) 64-bit Raspberry Pi OS (Lite) 64-bit |
| 前面板I/O | |
|---|---|
| 电源接口 | 1 x DC输入，2-Pin 3.5mm间距带螺丝孔的凤凰端子；支持9V~36V输入，信号定义为VIN+/GND |
| RS485/232接口 | 12-Pin 3.5mm间距凤凰端子，带隔离保护，具备静电保护和浪涌保护；可根据实际需要配置为不同数量的RS232和RS485端口，其中 RS232单路信号定义为IGND/TX/RX，RS485单路信号定义为IGND/A/B
|
| 1000M以太网接口 | 1 x 以太网接口 (10/100/1000M自适应)，RJ45端子，用于接入以太网 |
| 100M以太网接口 | 1 x 以太网接口 (10/100M自适应)，RJ45端子，用于接入以太网 |
| CAN接口 | 1 x CAN接口，3-Pin 3.5mm间距凤凰端子
|
| DI接口 | 4 x DI接口，5-Pin 3.5mm间距凤凰端子
|
| DO接口 | 4 x DO接口，5-Pin 3.5mm间距凤凰端子
|
| 后面板I/O | |
|---|---|
| SD卡槽 | 1 x Micro SD卡槽，支持安装Micro SD卡，用于存储用户数据 |
| SIM卡槽 | 1 x Nano SIM卡槽，用于安装获取4G信号的SIM卡 |
| Micro USB接口 | 1 x Micro USB，支持通过此接口对系统进行eMMC烧录 |
| 侧面板I/O | |
|---|---|
| HDMI接口 | 1 x HDMI，Type-A接口，兼容HDMI 2.0标准，分辨率支持4K 60Hz |
| USB接口 | 2 x USB 2.0，Type-A接口，每一路最高支持480Mbps传输速率 |
| 天线接口 | 2 x SMA，连接4G和Wi-Fi/BT天线 |
| 按键和指示灯 | |
|---|---|
| Reset | 1 x Reset按键，用于对设备进行复位 |
| PWR | 1 x 电源指示灯，红色，用于查看设备上电和断电的状态 |
| 4G | 1 x 4G信号指示灯，绿色，用于查看4G信号的状态 |
| ACT | 1 x 系统状态指示灯，绿色，用于查看设备的工作状态 |
| USER | 1 x 用户指示灯，绿色，用户可以根据实际需求自定义状态 |
| COM1~COM4 | 4 x 串口指示灯，绿色，用于查看串口的通信状态 |
| CANB0 | 1 x CAN指示灯，绿色，用于查看CAN端口的通信状态 注：老版本的产品外观中CAN指示灯的丝印为“CAN0” |
| X0、X2、X4、X6 | 4 x DI指示灯，绿色，用于查看DI端口的输入状态 |
| Y0、Y2、Y4、Y6 | 4 x DO指示灯，绿色，用于查看DO端口的输出状态 |
| 内部I/O | |
|---|---|
| M.2 B | 1 x M.2 B，M.2 B Key连接器，用于外接SSD兼容M.2 B 2230和M.2 B 2242的SSD |
| 扩展功能 | |
|---|---|
| EEPROM | 支持4K Byte容量的存储，提高设备系统的易用性 |
| 加密芯片 | 可搭配实现需要的上层应用，提高设备系统的安全性 |
| RTC | 集成1F超级电容作为RTC备份电源，保障系统时钟不受设备下电的影响，同时提供RTC电池底座，用户也可以自行购买CR1220电池作为RTC备份电源 |
| Buzzer | 根据实际应用可配置提示或异常，实现报警功能 |
| Watch Dog* | 目前硬件上已经预留Watch Dog，但还需要额外的软件来支持，对应的软件正在开发中 |
| 电气参数 | |
|---|---|
| 输入电压 | 9V ~ 36V DC |
| 最大功耗 | 24W |
| 机械参数 | |
|---|---|
| 尺寸 | 143mm x 100mm x 55mm (长x宽x高，不包含导轨和天线) |
| 重量 | 1Kg |
| 安装方式 | 导轨安装 |
| 无线 | |
|---|---|
| Wi-Fi/蓝牙 (选配) | 支持2.4GHz&5GHz双频Wi-Fi和蓝牙5.0，带天线
|
| 4G (选配) | 通过Mini PCIe接口实现与多种4G LTE模块连接，带天线
|
| 环境参数&法规 | |
|---|---|
| 工作温度 | -25°C ~ 60°C |
| 存储温度 | -25°C ~ 60°C |
| 工作环境湿度 | 5% ~ 95%（非冷凝） |
| 认证 | FCC FCC 47 CFR Part 15 Subpart B CE EN IEC 62368-1/EN IEC 62311/EN IEC 61000-3-2/EN IEC 61000-3-3 EN 55032/EN 55035 EN 301 489-1/EN 301 489-3/EN 301 489-17/EN 301 489-52 EN 301 328/EN 301 440/EN 301 511/EN 301 908-1/EN 301 908-2 |
| 系统 | |
|---|---|
| CPU | Broadcom BCM2711 4核Arm Cortex-A72 (ARM v8) 64位1.5GHz SoC |
| VPU | H.265 (HEVC)，最高支持4Kp60解码 H.264，最高支持1080p60解码和1080p30编码 |
| GPU | OpenGL ES 3.1 & Vulkan 1.0 |
| 内存 | 1GB/2GB/4GB/8GB LPDDR4-3200 SDRAM可选 |
| 存储 | 8GB/16GB/32GB eMMC闪存 Micro SD卡槽 (用于扩展用户数据存储) M.2 NVMe SSD（支持选配128GB/256GB/512GB） |
| 软件参数 | |
|---|---|
| 操作系统 | Raspberry Pi OS (Desktop) 32-bit Raspberry Pi OS (Lite) 32-bit Raspberry Pi OS (Desktop) 64-bit Raspberry Pi OS (Lite) 64-bit |
| 前面板I/O | |
|---|---|
| 电源接口 | 1 x DC输入，2-Pin 3.5mm间距带螺丝孔的凤凰端子；支持9V~36V输入，信号定义为VIN+/GND |
| RS485/232接口 | 12-Pin 3.5mm间距凤凰端子，带隔离保护，具备静电保护和浪涌保护；可根据实际需要配置为不同数量的RS232和RS485端口，其中 RS232单路信号定义为IGND/TX/RX，RS485单路信号定义为IGND/A/B。
|
| 1000M以太网接口 | 1 x 以太网接口 (10/100/1000M自适应)，RJ45端子，用于接入以太网 |
| 100M以太网接口 | 1 x 以太网接口 (10/100M自适应)，RJ45端子，用于接入以太网 |
| CAN接口 | 2 x CAN接口，6-Pin 3.5mm间距凤凰端子
|
| DI接口 | 8 x DI接口，10-Pin 3.5mm间距凤凰端子
|
| DO接口 | 8 x DO接口，10-Pin 3.5mm间距凤凰端子
|
| 后面板I/O | |
|---|---|
| SD卡槽 | 1 x Micro SD卡槽，支持安装Micro SD卡，用于存储用户数据 |
| SIM卡槽 | 1 x Nano SIM卡槽，用于安装获取4G信号的Nano SIM卡 |
| Micro USB接口 | 1 x Micro USB，支持通过此接口对系统进行eMMC烧录 |
| 侧面板I/O | |
|---|---|
| HDMI接口 | 1 x HDMI，Type-A接口，兼容HDMI 2.0标准，分辨率支持4K 60Hz |
| USB接口 | 2 x USB 2.0，Type-A接口，每一路最高支持480Mbps传输速率 |
| 天线接口 | 2 x SMA（选配），连接4G和Wi-Fi/BT天线 |
| 按键和指示灯 | |
|---|---|
| Reset | 1 x Reset按键，用于对设备进行复位 |
| PWR | 1 x 电源指示灯，红色，用于查看设备上电和断电的状态 |
| 4G | 1 x 4G信号指示灯，绿色，用于查看4G信号的状态 |
| ACT | 1 x 系统状态指示灯，绿色，用于查看设备的工作状态 |
| USER | 1 x 用户指示灯，绿色，用户可以根据实际需求自定义状态 |
| COM1~COM4 | 4 x 串口指示灯，绿色，用于查看串口的通信状态 |
| CANB0~CANB1 | 2 x CAN指示灯，绿色，用于查看CAN端口的通信状态 注：老版本的产品外观中CAN指示灯的丝印为“CAN0” 和“CAN1” |
| X0~X7 | 8 x DI指示灯，绿色，用于查看DI端口的输入状态 |
| Y0~Y7 | 8 x DO指示灯，绿色，用于查看DO端口的输出状态 |
| 内部I/O | |
|---|---|
| M.2 B | 1 x M.2 B，M.2 B Key连接器，用于外接SSD兼容M.2 B 2230和M.2 B 2242的SSD |
| 扩展功能 | |
|---|---|
| EEPROM | 支持4K Byte容量的存储，提高设备系统的易用性 |
| 加密芯片 | 可搭配实现需要的上层应用，提高设备系统的安全性 |
| RTC | 集成1F超级电容作为RTC备份电源，保障系统时钟不受设备下电的影响；同时提供RTC电池底座，用户也可以自行购买CR1220电池作为RTC备份电源 |
| Buzzer | 根据实际应用可配置提示或异常，实现报警功能 |
| Watch Dog* | 目前硬件上已经预留Watch Dog，但还需要额外的软件来支持，对应的软件正在开发中 |
| 电气参数 | |
|---|---|
| 输入电压 | 9V ~ 36V DC |
| 最大功耗 | 24W |
| 机械参数 | |
|---|---|
| 尺寸 | 143mm x 100mm x 55mm (长x宽x高，不包含导轨和天线) |
| 重量 | 1kg |
| 安装方式 | 导轨安装 |
| 无线 | |
|---|---|
| Wi-Fi/蓝牙 (选配) | 支持2.4GHz&5GHz双频Wi-Fi和蓝牙5.0，带天线
|
| 4G (选配) | 通过Mini PCIe接口实现与多种4G LTE模块连接，带天线
|
| 环境参数&法规 | |
|---|---|
| 工作温度 | -25°C ~ 60°C |
| 存储温度 | -25°C ~ 60°C |
| 工作环境湿度 | 5% ~ 95%（非冷凝） |
| 认证 | FCC FCC 47 CFR Part 15 Subpart B CE EN IEC 62368-1/EN IEC 62311/EN IEC 61000-3-2/EN IEC 61000-3-3 EN 55032/EN 55035 EN 301 489-1/EN 301 489-3/EN 301 489-17/EN 301 489-52 EN 301 328/EN 301 440/EN 301 511/EN 301 908-1/EN 301 908-2 |
单位：mm
单位：mm
提示
老版本的产品外观中CAN接口的丝印为“CAN0H/CAN0L/GND”，CAN指示灯的丝印为“CAN0”。
单位：mm
提示
老版本的产品外观中CAN接口的丝印为“CAN0H/CAN0L/GND”和“CAN1H/CAN1L/GND”，CAN指示灯的丝印为“CAN0”和“CAN1”。
