ED-IPC2200 系列

首页 > 产品 > 工业计算机

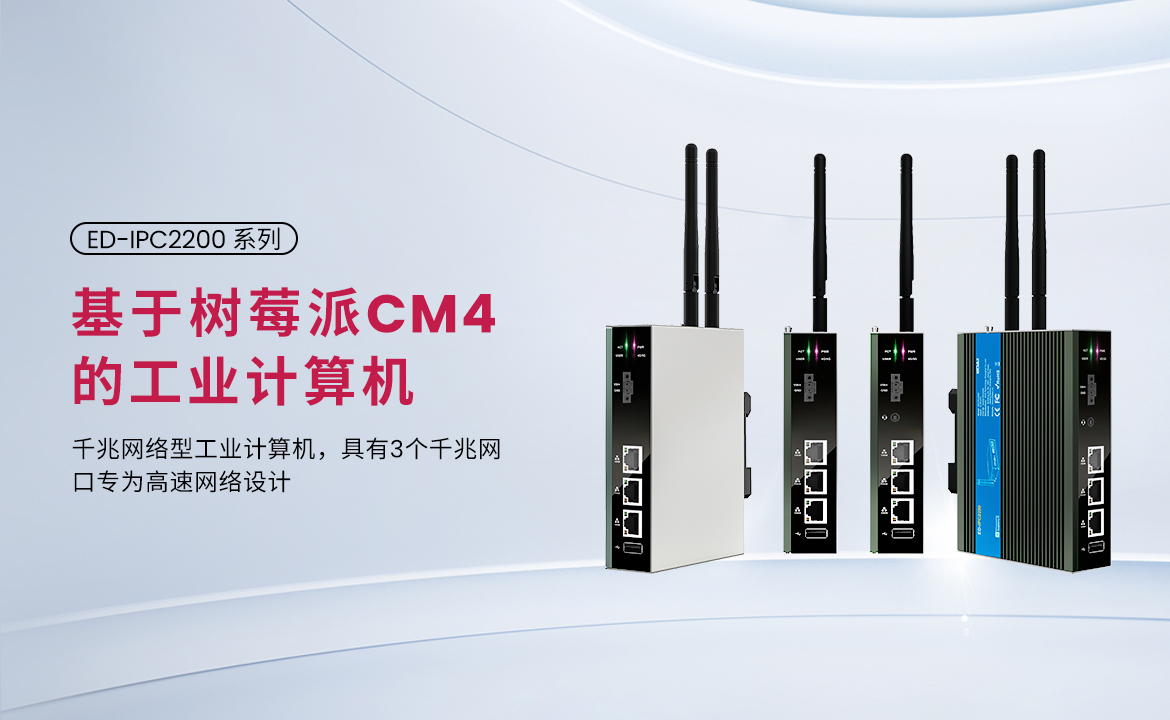

ED-IPC2200 系列

千兆网络型工业计算机，具有3个千兆网口，专为高速网络设计

主要特色
  • Broadcom BCM2711 4核Arm Cortex-A72(ARM v8) 64位1.5GHz SoC
  • 高达8GB LPDDR4 RAM和32GB的eMMC
  • 支持Micro SD Card和mSATA SSD扩展
  • 3 x Gigabit网口，1 x USB3.0
  • 2.4GHz&5GHz Wi-Fi、蓝牙和4G无线方式
  • 9V~36V宽压电源输入，具有过流、过压和反接保护
  • 集成超级电容备份电源(选配)、RTC、Watch Dog、EEPROM和加密芯片
  • -25℃~60℃宽温工作环境
  • 高质量的金属外壳，支持导轨安装
在线文档

IPC2200 系列选型指南
Model No.4GUSB 3.0音频输出麦克风CSIDSI
IPC2210√x 1----
IPC2220√x 1√√√√


ED-IPC2200系列是上海晶珩推出的工业计算机，具备高性能的处理器和灵活的配置选项，专为工业应用设计。该系列搭载Broadcom BCM2711四核Cortex-A72（ARM v8）64位SoC，主频达到1.5GHz，提供强劲的计算能力。内存方面，有1GB、2GB、4GB和8GB的LPDDR4内存可供选择，而存储则提供8GB、16GB和32GB的eMMC闪存，同时支持micro-SD卡和mSATA SSD。

在无线连接方面，ED-IPC2200系列支持可选的4G/LTE和5G网络，以及2.4 GHz和5.0 GHz IEEE 802.11b/g/n/ac无线局域网和蓝牙5.0，确保了设备在工业环境中的无线连接能力。接口配置丰富，包括3个Gigabit Ethernet端口、1个HDMI Type A端口、1个USB 3.0端口、2个USB 2.0端口和1个Micro USB端口，满足多种连接需求。

电源输入为9~36 VDC，具备极性反接、过压和过流保护功能，并通过3.5mm间距带螺丝孔的凤凰端子接口提供，可选PoE功能。此外，该系列还配备了RTC、Watch Dog、EEPROM、密码验证、超级电容备份电源（可选）、复位按钮、音频输出和麦克风（可选）以及4个LED指示灯，增强了设备的功能性和灵活性。

ED-IPC2200系列的操作温度范围为-25℃至60℃，适应宽温工作环境。尺寸为103mm（长）x 80mm（宽）x 35mm（高），设计有铝制散热片，具备高质量的散热性能，并支持导轨安装，便于在工业环境中部署。

该系列提供了两种型号：IPC2210和IPC2220。IPC2210型号内置4G模块，提供1个USB 3.0接口，但不包括音频输出和麦克风。而IPC2220型号则在此基础上增加了音频输出和麦克风功能，以及CSI和DSI接口，提供了更全面的接口支持。

功能列表中详细列出了该系列的系统参数，包括CPU、VPU、GPU、内存、存储以及软件参数，如操作系统选项。前面板I/O包括电源接口、音频接口（可选）、1000M以太网接口和USB3.0接口（可选）。后面板I/O包括SD卡槽、SIM卡槽和Micro USB接口。侧面板I/O则包括HDMI接口、USB2.0接口和天线接口。

按键和指示灯方面，包括Reset按键、PWR电源指示灯、4G信号指示灯、ACT系统状态指示灯和USER用户指示灯。扩展I/O部分则提供了12V 1A电源、5V 1A电源、40-Pin GPIO、10-Pin GPIO、CSI（可选）、HDMI（可选）、DSI（可选）、USB和PCle接口，以及Speaker（可选），为用户提供了丰富的扩展选项。

扩展功能包括EEPROM、加密芯片、RTC、Buzzer和Watch Dog，增强了设备的易用性和安全性。电气参数方面，输入电压为9V至36V DC，最大功耗为24W。机械参数方面，尺寸为143mm x 100mm x 35mm（不包含导轨和天线），重量为750g，支持导轨安装。

无线连接包括支持2.4GHz和5GHz双频Wi-Fi，以及蓝牙5.0，部分型号还可选配4G或5G模块，以满足不同地区的网络需求。环境参数和法规方面，工作温度和存储温度范围均为-25°C至60°C，工作环境湿度为20%至90%，并通过了FCC和CE等认证，确保了产品的可靠性和合规性。

HS CODE

HS CODECOO
8471504090CN


工业计算机功能选择指南


功能分类IPC2000IPC2100IPC2200IPC2400IPC2500IPC2600IPC3020IPC3100IPC3630CM4 SENCM4 INDCM4 NanoCM4 MEDCM4 IO
中央处理器CM4CM4CM4CM4CM4CM4Pi 5CM5CM5CM4CM4CM4CM4CM4
内存1/2/4/8GB
LPDDR4		1/2/4/8GB
LPDDR4		1/2/4/8GB
LPDDR4		1/2/4/8GB
LPDDR4		1/2/4/8GB
LPDDR4		1/2/4/8GB
LPDDR4		2/4/8/16GB
LPDDR4X		2/4/8GB
LPDDR4X		2/4/8/16GB
LPDDR4X		1/2/4/8GB
LPDDR4		1/2/4/8GB
LPDDR4		1/2/4/8GB
LPDDR4		1/2/4/8GB
LPDDR4		1/2/4/8GB
LPDDR4
存储8/16/32GB
eMMC		8/16/32GB
eMMC		8/16/32GB
eMMC		8/16/32GB
eMMC		8/16/32GB
eMMC		8/16/32GB
eMMC		-16/32/64GB
eMMC		16/32/64GB
eMMC		8/16/32GB
eMMC		8/16/32GB
eMMC		8/16/32GB
eMMC		8/16/32GB
eMMC		8/16/32GB
eMMC
微型 SD 卡
-固态硬盘固态硬盘-固态硬盘固态硬盘固态硬盘固态硬盘固态硬盘固态硬盘-固态硬盘固态硬盘固态硬盘
无线2.4GHz 和 5GHz 双频 WiFi
蓝牙 5.0 / 低功耗蓝牙 (BLE)
-4G4G-5G4G-4G4G4G4G-4G4G
接口千兆以太网 x 1
USB 2.0 x 1
USB 3.0 x 2
HDMI x 1
DSI/CSI		千兆以太网 x 1百兆以太网 x 1
USB 2.0 x 2
RS232 ≤ x 2
RS485 ≤ x 4
HDMI x 1
DSI/CSI		千兆以太网 x 3
USB 2.0 x 2
USB 3.0 x 1
HDMI x 1
DSI/CSI		千兆以太网 x 1
USB 2.0 x 1
USB 3.0 x 2
RS232 ≤ x 3
RS485 ≤ x 4
HDMI x 1
DSI/CSI		千兆以太网 x 3
USB 2.0 x 2
HDMI x 1		千兆以太网 x 1
百兆以太网 x 1
USB 2.0 x 2
RS232 ≤ x 2
RS485 ≤ x 4
CAN ≤ x 2
HDMI x 1
DSI/CSI
DI/DO ≤ x 8		千兆以太网 x 1
USB 2.0 x 2
USB 3.0 x 2
RS232 x 1
RS485 x 1
HDMI x 2
DSI/CSI		千兆以太网 x 1
百兆以太网 x 1
USB 2.0 x 2
RS232 ≤ x 2
RS485 ≤ x 4
HDMI x 1
DSI/CSI		千兆以太网 x 1
百兆以太网 x 1
USB 2.0 x 2
RS232 ≤ x 2
RS485 ≤ x 4
CAN ≤ x 2
HDMI x 1
DSI/CSI
DI/DO ≤ x 8		千兆以太网 x 1
USB 2.0 x 2
RS232 x 1
RS485 x 4
CAN x 1
HDMI x 2
DSI/CSI		千兆以太网 x 1
百兆以太网 x 1
USB 2.0 x 2
RS232 x 1
RS485 x 2
HDMI x 2
DSI/CSI
DI/DO
ADC		千兆以太网 x 1
USB 2.0 x 1
USB 3.0 x 2
HDMI x 2
DSI/CSI		千兆以太网 x 1
USB 2.0 x 1
USB 3.0 x 2
HDMI x 2		千兆以太网 x 1
USB 2.0 x 2
USB 3.0 x 3
HDMI x 2
DSI/CSI
扩展RTC, CR1220RTC, CR1220
硬件看门狗		RTC, CR1220
硬件看门狗		RTC, CR1220RTC, CR1220
硬件看门狗		RTC, CR1220
硬件看门狗		RTC, CR1220RTC, CR1220
硬件看门狗		RTC, CR1220
硬件看门狗		RTC, CR1220
硬件看门狗		RTC, CR1220
硬件看门狗		RTC, CR1220
硬件看门狗		RTC, CR1220
硬件看门狗
高质量立体编解码器		RTC, CR1220
硬件看门狗
工作温度（℃）-25~60℃-25~60℃-25~60℃-25~60℃-25~60℃-25~60℃-25~60℃-25~60℃-25~60℃-25~60℃-25~60℃-25~60℃0 ~ 60°C0 ~ 60°C
机械无风扇设计-
安装导轨安装
墙式安装
桌面		导轨安装
墙式安装
桌面		导轨安装
墙式安装
桌面		导轨安装
墙式安装
桌面		桌面导轨安装
墙式安装
桌面		桌面导轨安装
墙式安装
桌面		导轨安装
墙式安装
桌面		桌面桌面桌面导轨安装
墙式安装
桌面		导轨安装
墙式安装
桌面
电源输入(直流)9V~28V9V~36V9V~36V9V~28V9V~36V9V~36V5V9V~36V9V~36V9V~28V9V~36V7V~18V5V12V


系统框图
ipc2200-1
规格参数
系统
CPUBroadcom BCM2711 4核Arm Cortex-A72(ARM v8) 64位1.5GHz SoC
VPUH.265 (HEVC)，最高支持4Kp60解码
H.264，最高支持1080p60解码和1080p30编码
GPUOpenGL ES 3.1 & Vulkan 1.0
内存1GB/2GB/4GB/8GB LPDDR4-3200 SDRAM可选
存储0GB/8GB/16GB/32GB eMMC闪存可选
Micro SD卡槽(支持选配00GB/32GB/64GB的SD卡)
mSATA SSD可选
软件参数
操作系统 Raspberry Pi OS (Desktop) 32-bit
Raspberry Pi OS (Lite) 32-bit
Raspberry Pi OS (Desktop) 64-bit
Raspberry Pi OS (Lite) 64-bit
前面板I/O
电源接口1 x DC输入，2-Pin 3.5mm间距带螺丝孔的凤凰端子,支持9V~36V输入，信号定义为VIN+/GND
音频接口 (选配)1 x音频输入/立体声输出，3.5mm音频接口，可作为麦克风输入和立体声输出
  • 当接入耳机时，音频输出切换至耳机
  • 当未接入耳机时，音频输出切换至Speaker
注：仅ED-IPC2220包含此接口
1000M以太网接口 (ETH0)1 x 以太网接口(10/100/1000M自适应)，RJ45端子，用于接入以太网
1000M以太网接口 (ETH1Ð2)2 x 以太网接口(10/100/1000M自适应)，RJ45端子，用于接入以太网
USB3.0接口1 x USB 3.0 port, type A接口, 最高支持5Gbps传输速率
后面板I/O
SD卡槽1 x Micro SD卡槽，用于安装SD卡，支持从SD卡启动系统
SIM卡槽1 x Nano SIM卡槽，用于安装获取4G信号的SIM卡
Micro USB接口1 x Micro USB，支持通过此接口对系统进行eMMC烧录
侧面板I/O
HDMI接口1 x HDMI，type A接口，兼容HDMI2.0标准，分辨率支持4K 60Hz
USB 2.0接口2 x USB 2.0，type A接口，每一路最高支持480Mbps传输速率
天线接口2 x SMA接口（选配），连接4G和Wi-Fi/BT天线
按键和指示灯
Reset1 x Reset按键，用于对设备进行复位
PWR1 x 电源指示灯，红色，用于查看设备上电和断电的状态
4G1 x 4G信号指示灯，绿色，用于查看4G信号的状态
ACT1 x 系统状态指示灯，绿色，用于查看设备的工作状态
USER1 x 用户指示灯，绿色，用户可以根据实际需求自定义状态
扩展I/O
12V 1A电源3 x DC输出，2-Pin 2.0mm间距线对板连接器，12V 1A输出。引脚定义为GND/12V，预留给扩展的LCD屏供电
5V 1A电源1 x DC输出，3-Pin 2.0mm间距线对板连接器，5V 1A输出。引脚定义为GND/5V/GND，预留给扩展的LCD屏供电
40-Pin GPIO1 x GPIO Pin Header，2x20-Pin 2.54mm间距排针，用于引出CM4的GPIO口
  • 引脚定义为：GPIO1~GPIO27/3V3/5V2/GND
  • 兼容扩展模块，预留连接扩展配件
10-Pin GPIO1 x GPIO Pin Header，2x5-Pin 2.54mm间距排针，用于引出扩展的GPIO口。用户可自定义选择扩展，引脚定义为：8xGPIO/3V3/GND
CSI (选配)1 x Pin Header，2x15-Pin 0.4mm间距线对板连接器，2-Lane CSI信号，用于扩展连接800万像素CSI摄像头
注：仅ED-IPC2220包含此接口
HDMI(选配)1 x FPC HDMI，40-Pin 0.5mm间距FPC连接器，预留连接扩展的LCD屏，支持USB/I2C触屏和背光调节
注：仅ED-IPC2220包含此接口
DSI(选配)1 x FPC DSI，30-Pin 0.5mm间距FPC连接器，预留连接扩展的LCD屏，支持USB/I2C触屏和背光调节
注：仅ED-IPC2220包含此接口
USB2.0x USB 2.0，5-Pin 1.5mm间距线对板连接器，用于扩展USB 2.0接口
mSATA接口1 x mSATA接口，Mini PCIe连接器，用于外接mSATA硬盘
Speaker (选配)1 x 功放输出，4-Pin 2.0mm间距连接器，双通道立体声音频输出, 可扩展连接2个4Ω 3W的立体声喇叭，引脚定义为：R+/R-/L+/L-
注：仅ED-IPC2220包含此接口
扩展功能
EEPROM支持4K Byte容量的存储，提高设备系统的易用性
加密芯片可搭配实现需要的上层应用，提高设备系统的安全性
RTC集成1F超级电容作为RTC备份电源，保障系统时钟不受设备下电的影响。同时提供RTC电池底座，用户也可以自行购买CR1220电池作为RTC备份电源
Buzzer根据实际应用可配置提示或异常，实现报警功能
Watch Dog*目前硬件上已经预留Watch Dog，但还需要额外的软件来支持，对应的软件正在开发中
电气参数
输入电压9V ~ 36V DC
最大功耗24W
机械参数
尺寸143mm x 100mm x 34mm (长x宽x高，不包含导轨和天线)
重量750g
安装方式导轨安装
无线
Wi-Fi/蓝牙 (选配)支持2.4GHz&5GHz双频Wi-Fi和蓝牙5.0，带天线
  • 2.4GHz Wi-Fi：兼容IEEE 802.11 b/g/n
  • 5GHz Wi-Fi：兼容IEEE 802.11 a/n/ac
  • 蓝牙兼容2402MHz ~ 2480MHz 频段
4G (选配)通过Mini PCIe接口实现与多种4G LTE模块连接，带天线
  • EC20-CN模块(China/India)
    • LTE FDD: B1/B3
    • LTE TDD: B38/B39/B40/B41
    • TDSCDMA: B34/B39
    • WCDMA: B1
    • CDMA 1x/EVDO: BC0
    • GSM: 900/1800MH
  • EC25-AFX模块(North America)
    • LTE-FDD:B2/B4/B5/B12/B13/B14/B66/B71
    • LTE-TDD
    • WCDMA: B2/B4/B5
    • GSM/EDGE
  • EC25-AUX模块(Latin America/Australia/New Zealand)
    • LTE-FDD: B1/B2/B3/B4/B5/B7/B8/B28
    • LTE-TDD: B40
    • WCDMA: B1/B2/B4/B5/B8
    • GSM/EDGE: B2/B3/B5/B8
  • EC25-EUX模块(Europe/Middle East/Africa/Thailand)
    • LTE-FDD: B1/B3/B7/B8/B20/B28A
    • LTE-TDD: B38/B40/B41
    • WCDMA: B1/B8
    • GSM/EDGE: B3/B8
环境参数&法规
工作温度-25°C ~ 60°C
存储温度-25°C ~ 60°C
工作环境湿度5% ~ 95% (non-condensing)
认证
  • FCC
    • FCC 47 CFR Part 15 Subpart B
  • CE
    • EN IEC 62368-1/EN IEC 62311/EN IEC 61000-3-2/EN IEC 61000-3-3
    • EN 55032/EN 55035
    • EN 301 489-1/EN 301 489-3/EN 301 489-17/EN 301 489-52
    • EN 301 328/EN 301 440/EN 301 511/EN 301 908-1/EN 301 908-2
机械尺寸

单位: mm

ipc2200-2
订购代码
ipc2200-3
文档
类型 标题 发布时间
数据手册 ED-IPC2200 系列 数据手册 2024-04-10
用户手册 ED-IPC2200 用户手册下载 2024-04-10
OS ED-IPC2200 系列 安装操作系统 2024-04-10
勘误表 Nano SIM卡槽兼容0.8mm厚度SIM卡问题 2024-04-10
