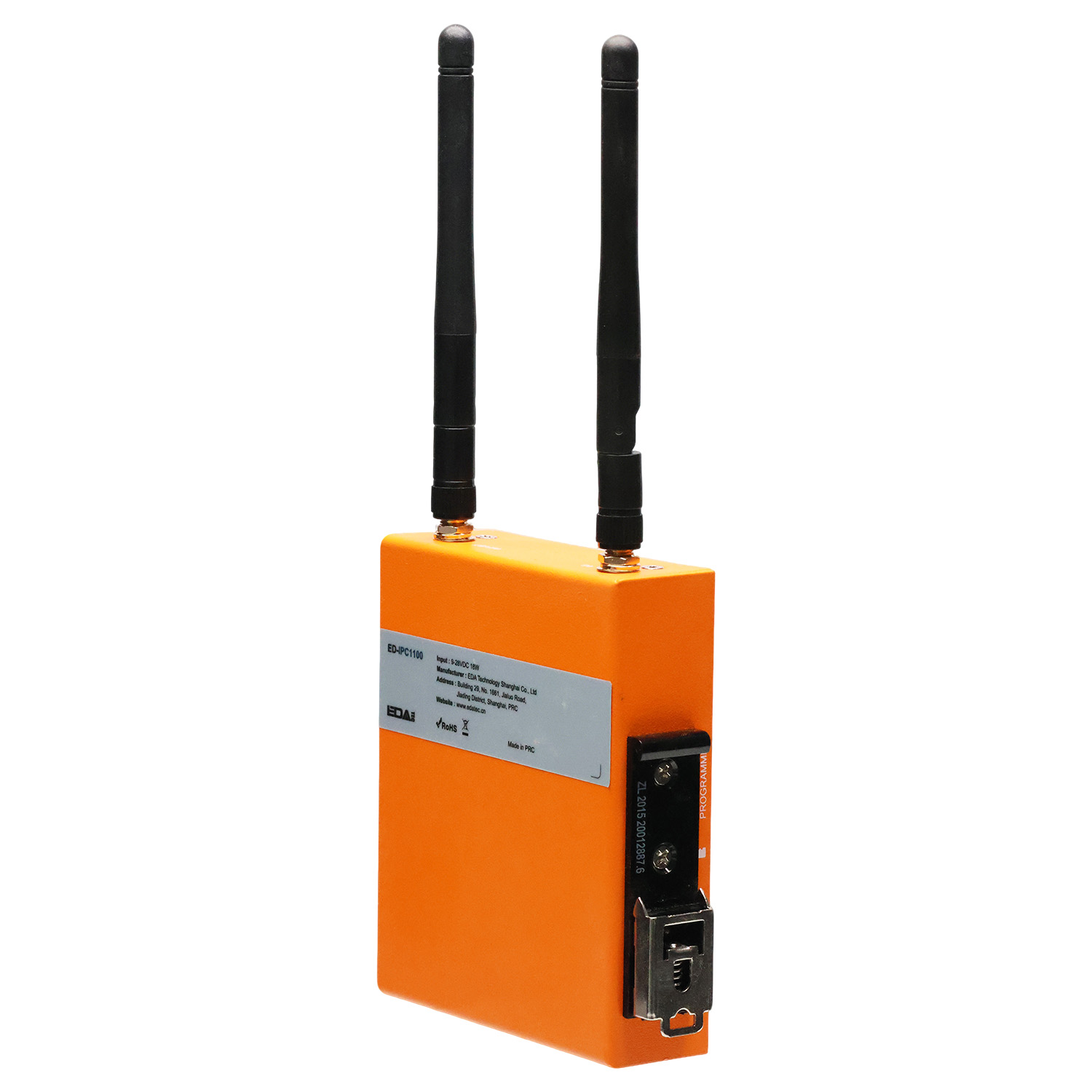

ED-IPC1100搭载主频1GHz的四核64位Arm Cortex‑A53处理器，性能均衡可靠；
存储方面配备512MB SDRAM，并支持8GB或16GB eMMC可选，便于容量扩展。
机身集成丰富工业接口，包括1路HDMI、2个USB 2.0、1个100M网口以及1路RS485，适应多种外设连接需求。
通信能力上，不仅支持2.4GHz Wi‑Fi与蓝牙4.2，还内置4G CAT1模块，实现无线与移动网络双覆盖。
设备采用9‑28V宽压直流供电，工作温度范围达‑20 ℃至60 ℃，适应严苛工业环境；结合金属机身与无风扇设计，散热高效且静音。
此外，它支持DIN导轨安装，部署灵活便捷，非常适合工业现场应用。
| 功能分类 | IPC1000 | IPC1100 | IPC2000 | IPC2100 | IPC2200 | IPC2400 | IPC2500 | IPC2600 | IPC3020 | IPC3100 | IPC3630 | CM4 SEN | CM4 IND | CM4 Nano | CM4 MED | CM4 IO | |
| 中央处理器 | CM0 | ✔ | ✔ | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| CM4 | - | - | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | - | - | - | ✔ | ✔ | ✔ | ✔ | ✔ | |
| CM5 | - | - | - | - | - | - | - | - | - | ✔ | ✔ | - | - | - | - | - | |
| Pi 5 | - | - | - | - | - | - | - | - | ✔ | - | - | - | - | - | - | - | |
| 内存 | 512MB SDRAM | ✔ | ✔ | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| 1/2/4/8GB LPDDR4 | - | - | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | - | - | - | ✔ | ✔ | ✔ | ✔ | ✔ | |
| 2/4/8/16GB LPDDR4 | - | - | - | - | - | - | - | - | ✔ | ✔ | ✔ | - | - | - | - | - | |
| 存储 | 8/16GB eMMC | ✔ | ✔ | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| 8/16/32GB eMMC | - | - | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | - | - | - | ✔ | ✔ | ✔ | ✔ | ✔ | |
| 64GB eMMC | - | - | - | - | - | - | - | - | - | ✔ | ✔ | - | - | - | - | - | |
| 微型 SD 卡 | ✔ | - | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | |
| 固态硬盘 | - | - | - | ✔ | ✔ | - | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | - | ✔ | ✔ | ✔ | |
| 无线 | Wi-Fi/BT | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| 4G | - | ✔ | - | ✔ | ✔ | - | - | ✔ | - | ✔ | ✔ | ✔ | ✔ | - | ✔ | ✔ | |
| 5G | - | - | - | - | - | - | ✔ | - | - | - | - | - | - | - | - | - | |
| 接口 | 千兆以太网 | - | - | x 1 | x 1 | x 1 | x 1 | x 1 | x 1 | x 1 | x 1 | x 1 | x 1 | x 1 | x 1 | x 1 | x 1 |
| 百兆以太网 | ✔ | ✔ | - | x 1 | - | - | - | x 1 | - | x 1 | x 1 | - | x 1 | - | - | - | |
| USB 2.0 | ✔ | ✔ | x 1 | x 2 | x 2 | x 1 | x 2 | x 2 | x 2 | x 2 | x 2 | x 2 | x 2 | x 1 | x 1 | x 2 | |
| USB 3.0 | - | - | x 2 | - | x 1 | x 2 | - | - | x 2 | - | - | - | - | x 2 | x 2 | x 3 | |
| RS232 | - | - | - | ≤ x 2 | - | ≤ x 3 | - | ≤ x 2 | x 1 | x 2 | ≤ x 2 | x 1 | x 1 | - | - | - | |
| RS485 | - | ✔ | - | ≤ x 4 | - | ≤ x 4 | - | ≤ x 4 | x 1 | ≤ x 4 | ≤ x 4 | x 4 | x 2 | - | - | - | |
| CAN | - | - | - | - | - | - | - | ≤ x 2 | - | - | ≤ x 2 | x 1 | - | - | - | - | |
| HDMI | ✔ | ✔ | x 1 | x 1 | x 1 | x 1 | x 1 | x 1 | x 2 | x 1 | x 1 | x 2 | x 2 | x 2 | x 2 | x 2 | |
| DSI | - | - | ✔ | ✔ | ✔ | ✔ | - | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | - | ✔ | |
| CSI | - | - | ✔ | ✔ | ✔ | ✔ | - | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | - | ✔ | |
| DI/DO | - | - | - | - | - | - | - | ≤ x 8 | - | - | ≤ x 8 | - | - | - | - | - | |
| ADC | - | - | - | - | - | - | - | - | - | - | - | - | ✔ | - | - | - | |
| 扩展 | RTC | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| 硬件看门狗 | ✔ | - | - | ✔ | ✔ | - | ✔ | ✔ | - | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | |
| 高质量立体编解码器 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | ✔ | - | |
| 工作温度（℃） | -25~60℃ | - | - | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | - | - |
| 0 ~ 60°C | - | - | - | - | - | - | - | - | - | - | - | - | - | - | ✔ | ✔ | |
| -20°C ~ 60°C | ✔ | ✔ | |||||||||||||||
| 机械 | 无风扇设计 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | - |
| 安装 | 导轨安装墙式安装 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | - | ✔ | - | ✔ | ✔ | - | - | ✔ | ✔ | ✔ |
| 桌面 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | |
| 电源输入(直流) | 9V~28V | - | ✔ | ✔ | - | - | ✔ | - | - | - | - | - | ✔ | - | - | - | - |
| 9V~36V | - | - | - | ✔ | ✔ | - | ✔ | ✔ | - | ✔ | ✔ | - | ✔ | - | - | - | |
| 7V~18V | - | - | - | - | - | - | - | - | - | - | - | - | - | ✔ | - | - | |
| 5V | ✔ | - | - | - | - | - | - | - | ✔ | - | - | - | - | - | ✔ | - | |
| 12V | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | ✔ | |

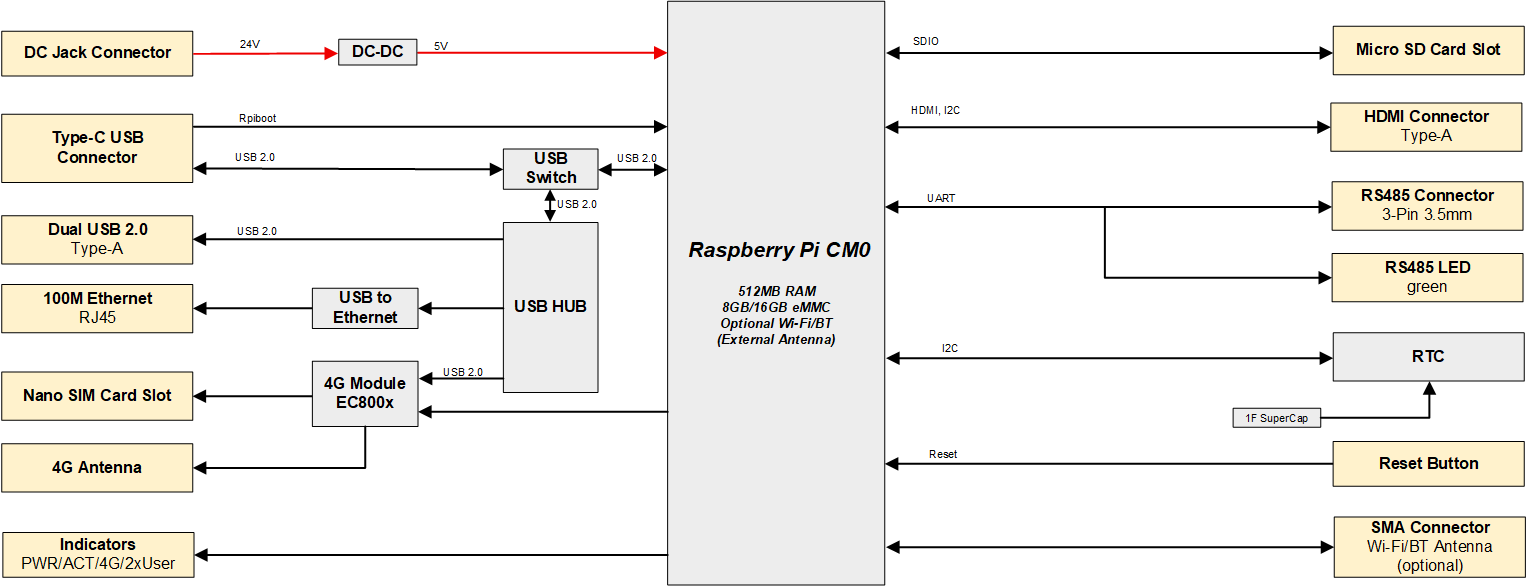

| 系统 | |
|---|---|
| CPU | 1GHz四核64位Arm Cortex-A53 处理器 |
| VPU | H.264/MPEG-4视频解码，1080p@30帧/秒 H.264编码，1080p@30帧/秒 |
| GPU | OpenGL ES 1.1/2.0图形处理标准 |
| 内存 | 512MB SDRAM |
| 存储 | 8GB/16GB eMMC闪存可选 |
| 软件参数 | |
|---|---|
| 操作系统 | Raspberry Pi OS (Desktop) 64-bit Raspberry Pi OS (Lite) 64-bit Raspberry Pi OS (Desktop) 32-bit Raspberry Pi OS (Lite) 32-bit |

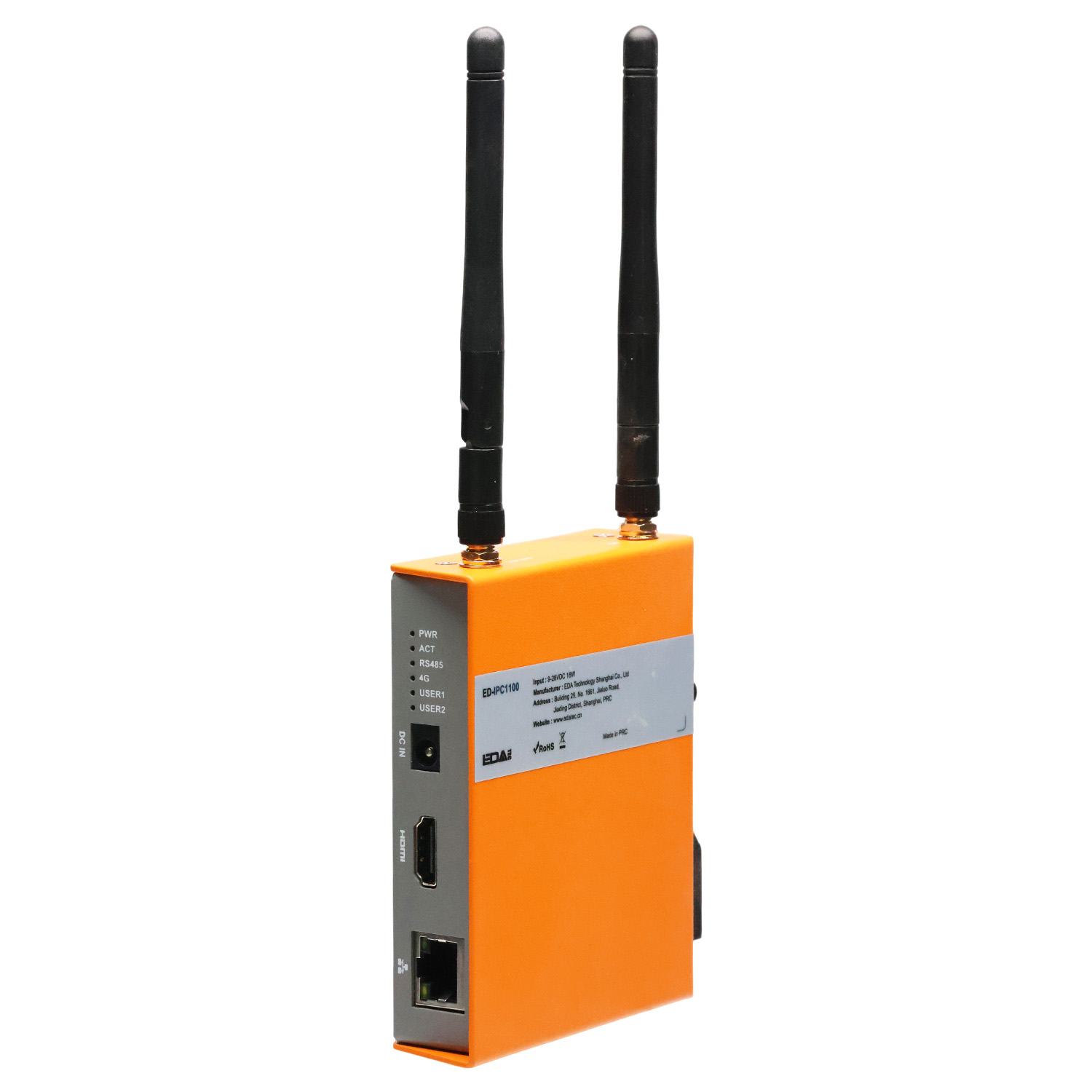

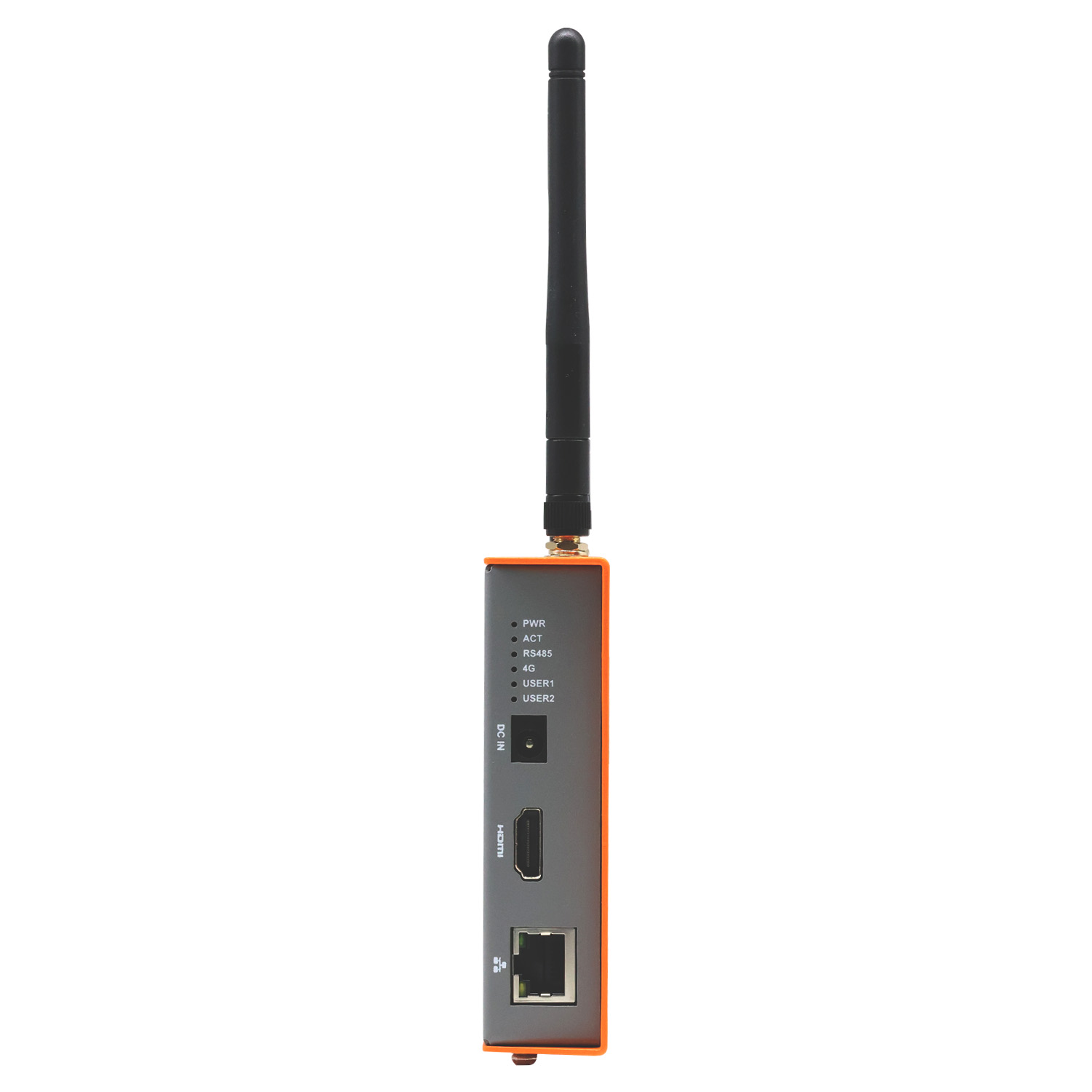

| 前面板I/O | |
|---|---|
| 电源接口 | 1 x DC输入， DC Jack连接器，支持9V~28V输入 |
| HDMI接口 | 1 x HDMI，Type-A接口，兼容HDMI 1.3a标准，分辨率支持1080p 30Hz |
| 100M以太网接口 | 1 x 以太网接口(10M/100M自适应)，RJ45端子，用于接入以太网 |
| 后面板I/O | |
|---|---|
| Nano SIM卡槽 | 1 x Nano SIM卡槽，用于安装获取4G信号的Nano SIM卡 |
| Micro SD卡槽 | 1 x Micro SD卡槽，支持安装Micro SD卡，用于启动系统 注：Micro SD卡槽仅适用于CM0Lite |
| Type-C USB接口 | 1 x Type-C USB接口，支持通过此接口对系统进行eMMC烧录 |

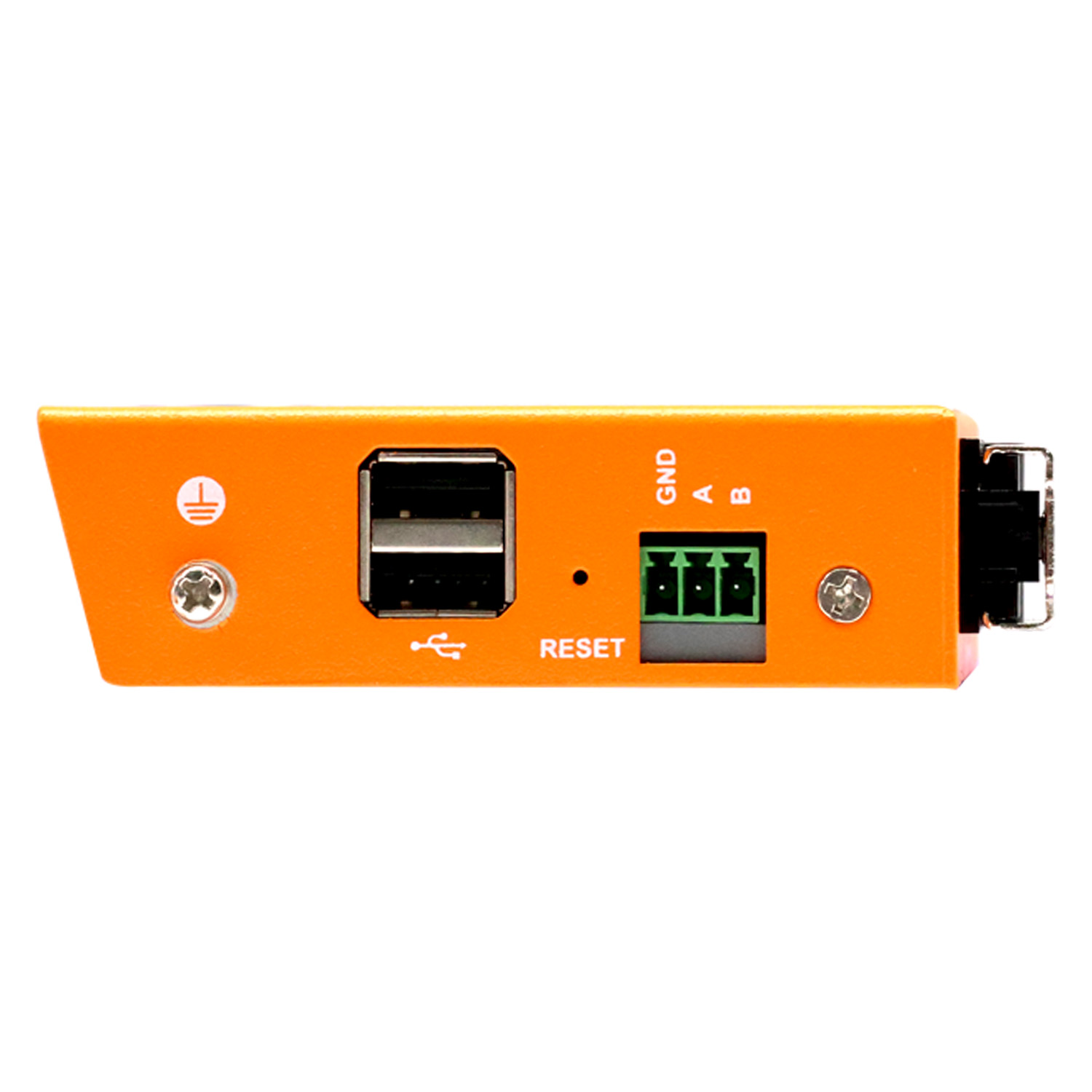

| 侧面板I/O | |
|---|---|
| USB 2.0接口 | 2 x USB 2.0，双层Type-A接口，每一路最高支持480Mbps传输速率 |
| RS485接口 | 1 x RS485接口，3-Pin 3.5mm间距的凤凰端子，信号定义为GND/A/B |

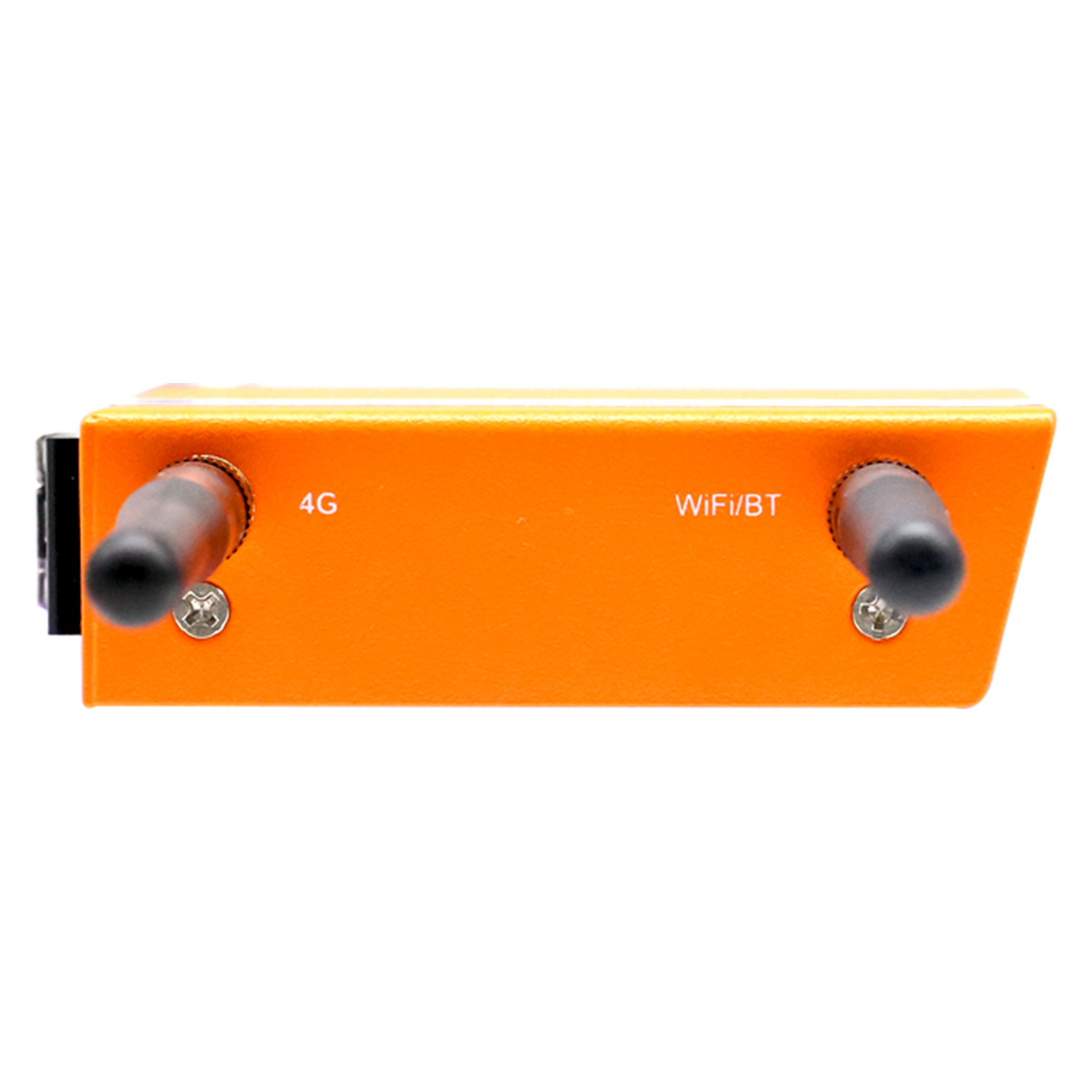

| 天线接口 | 2 x SMA接口，连接4G和Wi-Fi/BT天线 |
| 按键和指示灯 | |
|---|---|
| PWR | 1 x 电源指示灯，红色，用于查看设备上电和断电的状态 |
| ACT | 1 x 系统状态指示灯，绿色，用于查看设备的工作状态 |
| 4G | 1 x 4G信号指示灯，绿色，用于查看4G信号的状态 |
| USER1和USER2 | 2 x 用户指示灯，绿色，用户可以根据实际需求自定义状态 |
| RS485 | 1 x RS485串口指示灯，绿色，用于查看串口的通信状态 |
| Reset | 1 x 复位按键，隐藏式按键，按下按键可重新启动设备 |
| 扩展功能 | |
|---|---|
| RTC | 内置RTC功能，带1F超级电容作为RTC备份电源 |
| 电气参数 | |
|---|---|
| 输入电压 | 9V~28V DC 注：推荐使用12V 2A的适配器 |
| 最大功耗 | 12W |
| 机械参数 | |
|---|---|
| 尺寸 | 104mm x 86.4mm x 26mm (长 x 宽 x 高，不包含导轨支架和天线) |
| 重量 | 约270g |

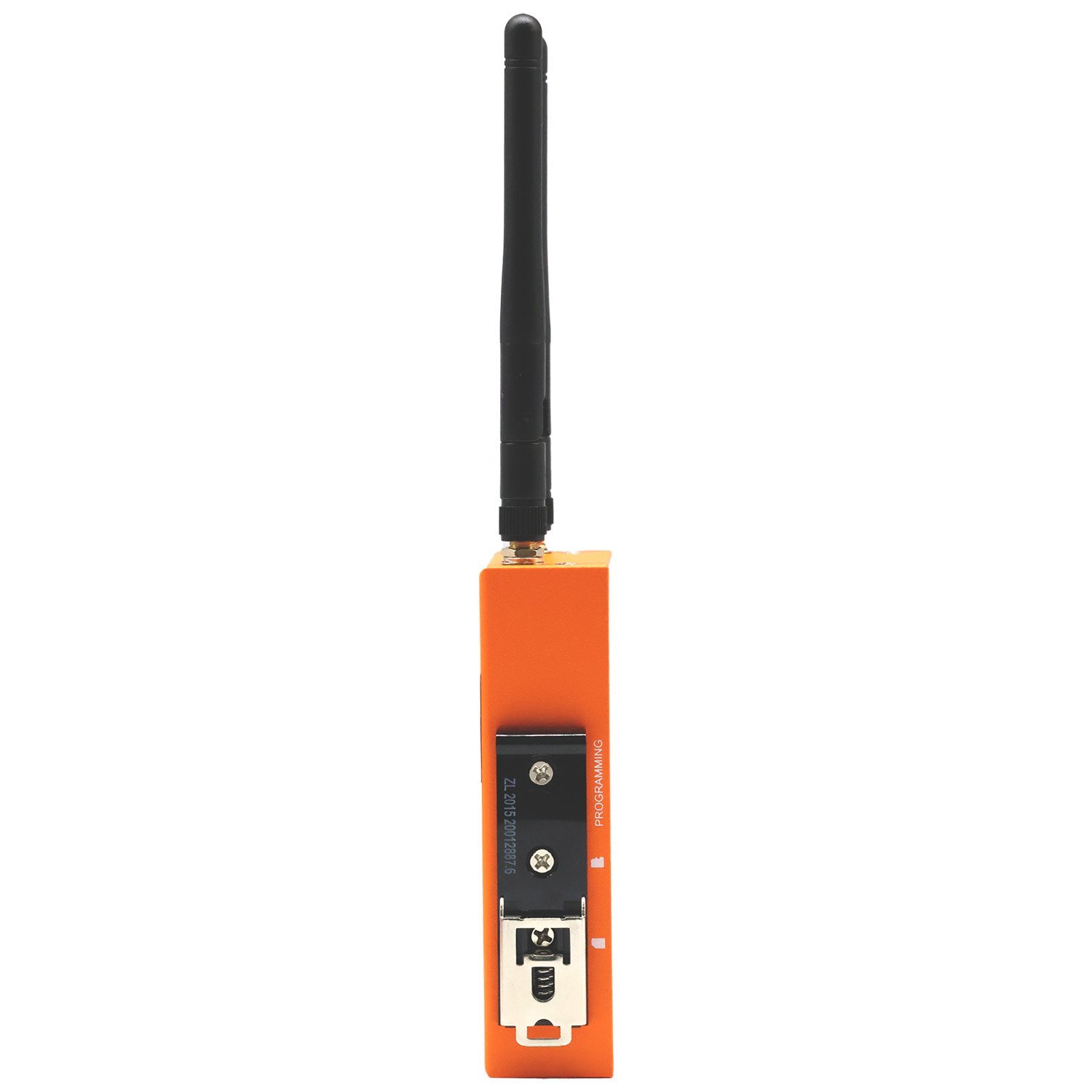

| 安装方式 | DIN导轨安装 |
| 无线 | |
|---|---|
| Wi-Fi/蓝牙 | 支持2.4GHz Wi-Fi和蓝牙，带天线
|
| 4G | 板载4G模块，带天线
|
| 环境参数&法规 | |
|---|---|
| 工作温度 | -20°C ~ 60°C |
| 存储温度 | -20°C ~ 60°C |
| 工作环境湿度 | 5% ~ 95% (非冷凝) |
单位： mm
