Raspberry Pi Compute Module 5

首页 > 产品 > 处理器模组

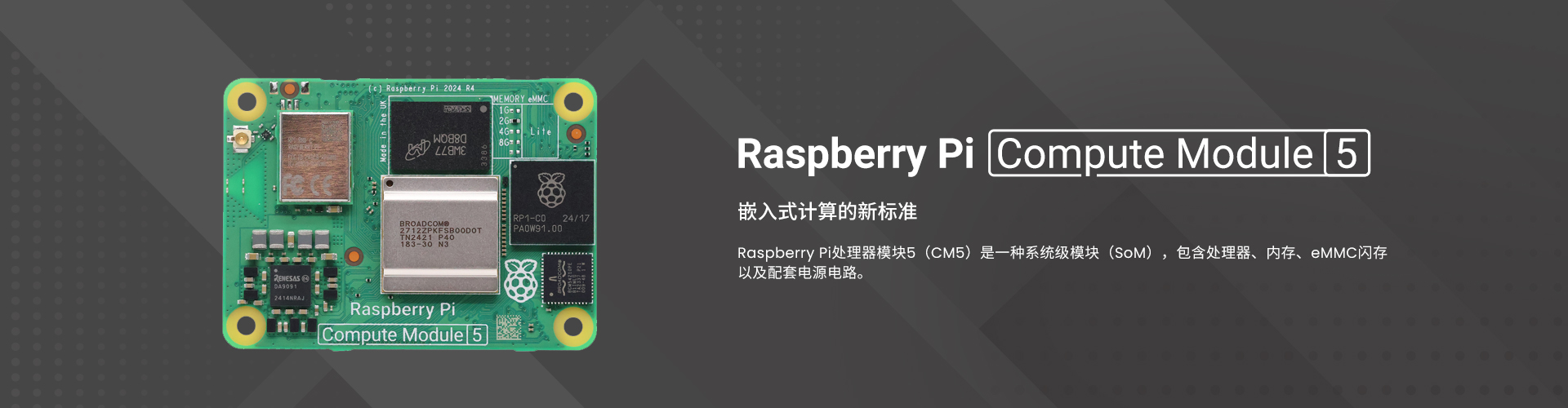

Raspberry Pi Compute Module 5

Raspberry Pi处理器模块5（CM5）是一种系统级模块（SoM），包含处理器、内存、eMMC闪存以及配套电源电路。

主要特色
  • 高性能处理器：搭载Broadcom BCM2712四核64位Arm Cortex-A76处理器，主频2.4GHz，性能是CM4的三倍。
  • 强大的图形处理能力：配备VideoCore VII GPU，支持OpenGL ES 3.1和Vulkan 1.2，适合图形任务和AI应用。
  • 丰富的显示输出：支持双4Kp60 HDMI输出，同时具备两个4通道MIPI摄像头/显示器收发器。
  • 灵活的内存与存储选项：提供2GB、4GB或8GB LPDDR4X-4267 SDRAM，以及16GB、32GB或64GB eMMC闪存，还有不带集成存储的Lite版本。
  • 先进的连接性：内置可选的2.4GHz/5.0GHz IEEE 802.11 b/g/n/ac无线模块和蓝牙5.0，支持千兆以太网。
  • 高速数据传输接口：配备1个PCIe x1 Gen 2接口和2个USB 3.0接口，支持同步5Gbps操作。
  • 丰富的GPIO接口：提供多达30个GPIO，支持1.8V或3.3V信号，以及UART、I2C、SPI等多种外设选项。
  • 兼容性：与CM4在机械上兼容，通过高密度垂直连接器连接到客户载板。

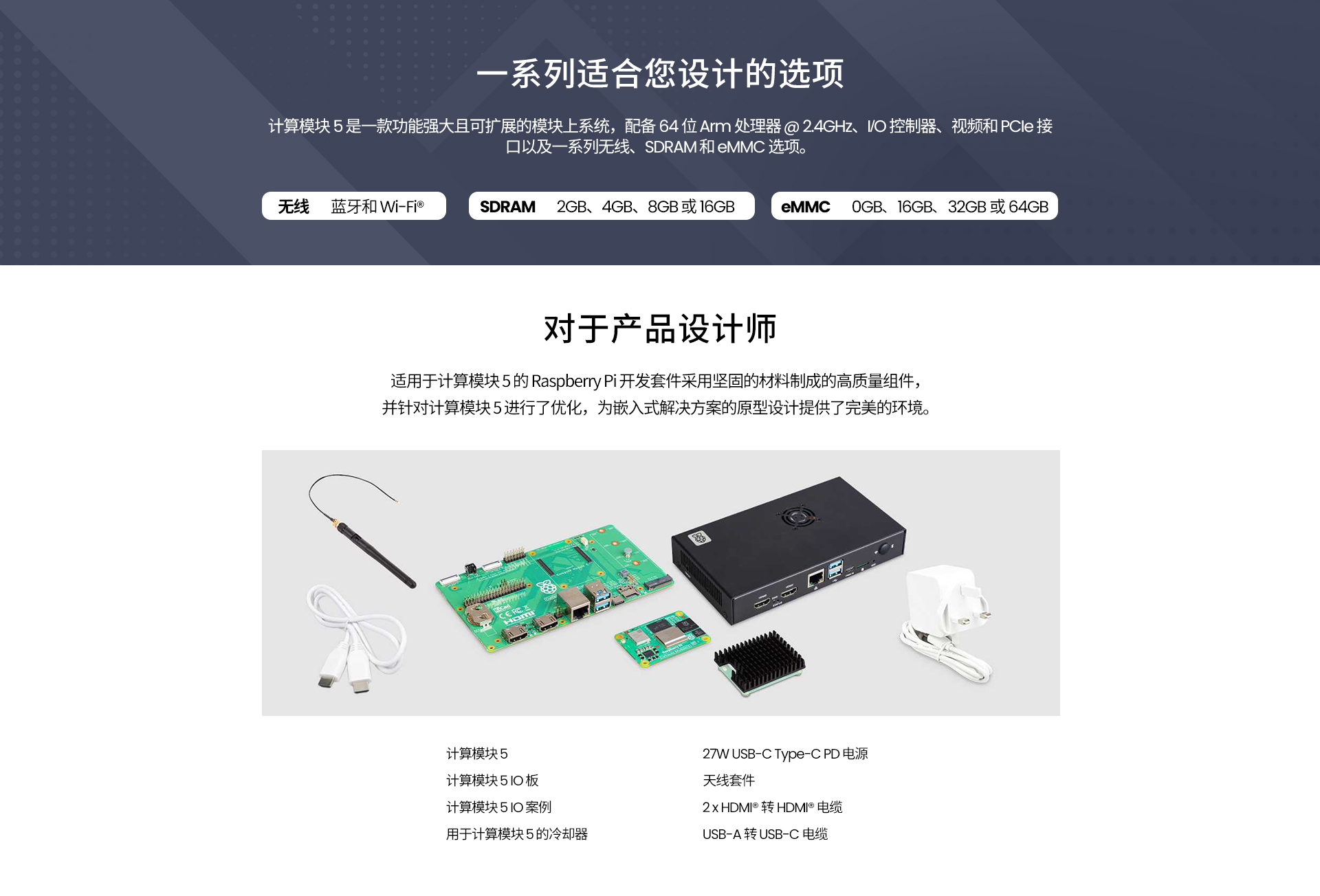

  • 开发套件与配件：提供完整的开发套件，包括CM5模块、IO板、散热器、风扇和必要电缆等，方便原型制作。

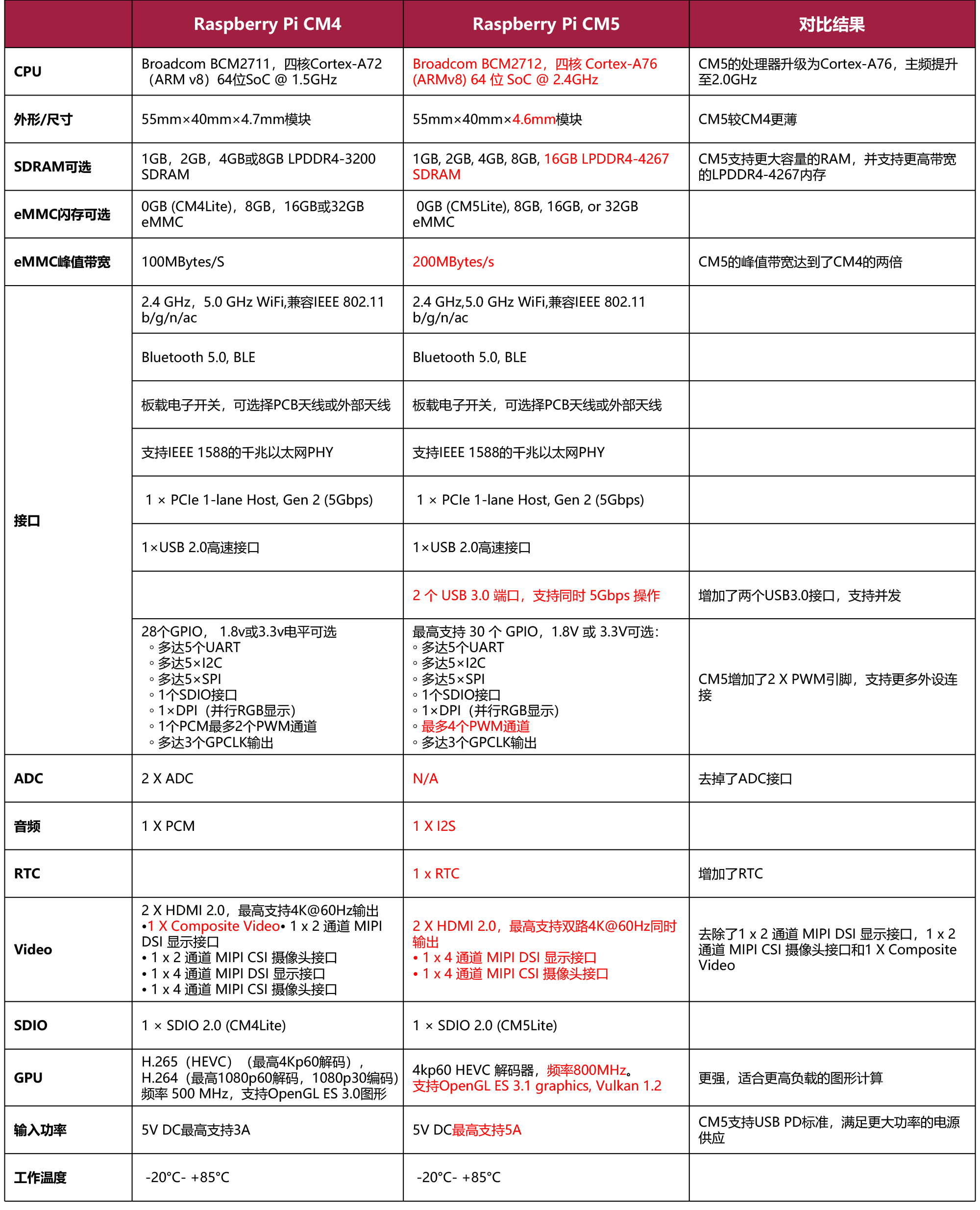

Raspberry Pi CM5 VS Raspberry Pi CM4

Raspberry Pi处理器模块5（CM5）是一种系统级模块（SoM），包含处理器、内存、eMMC闪存以及配套电源电路。这些模块允许设计人员将Raspberry Pi硬件和软件堆叠在自己的定制系统和外形中。此外，这些模块相较于Raspberry Pi主板，还提供了额外的输入输出（IO）接口，为设计者提供了更多选择。

CM5的设计大致基于Raspberry Pi 5，对于成本敏感型应用，它可以不选择eMMC；这个版本被称为Raspberry Pi处理器模块5精简版（CM5Lite）。

新一代CM5和CM5Lite在很大程度上与上一代处理模块兼容。上一代处理器模块仍在销售，并将至少持续生产至2034年1月。CM5的电气接口通过两个100针的高密度连接器实现。

引脚分配的主要变化为增加2个USB 3.0端口。

Accessories for Raspberry Pi CM5

Active Cooler for CM5 Made by EDATEC

Industrial products based on Raspberry Pi CM5


规格参数
Broadcom BCM2712，四核Cortex-A76 (ARM v8) 64位2.4GHz SoC
4 x M2.5安装孔
4Kp60 HEVC 解码器
OpenGL ES 3.1 图形，Vulkan 1.2
可选择带ECC的1GB、2GB、4GB、8GB 或16GLPDDR4-4267 SDRAM
可选择0GB (CM5Lite)、8GB、16GB或32GB eMMC闪存
，峰值eMMC带宽200MBps(比以前的处理器模块快2倍)
可选(参见订购代码)经过无线认证的无线模块，支持：
   2.4 GHz & 5.0 GHz IEEE 802.11 b/g/n/ac 无线通信协议
   蓝牙5.0，BLE无线通信协议
   板载电子开关，用于选择PCB板载天线或外置天线
支持IEEE 1588协议的千兆以太网PHY
1 × PCIe单通道主机，第二代(5Gbps)
1 × USB 2.0端口(高速)
1个USB 3.0端口，支持同时以5Gbps的速度运行
高达30 x GPIO，支持1.8V或3.3V信号和外设选项：
   最多5 x UART
   最多5 x I2C
   最多5 x SPI
   1 x SDIO接口
   1 x DPI (并行RGB显示)
   1 x I2S
   最多4 x PWM输出
   最多3 x GPCLK输出
2 x HDMI 2.0接口 (支持2端口同时输出最高4Kp60)
2 x 4通道MIPI接口：
   同时支持DSI（显示端口）和CSI-2（相机端口）
1 x SDIO 2.0 (CM5Lite)
单路+5V PSU输入，支持USB PD, 最高可达5A@5V
实时时钟（RTC），由外部电池供电


机械尺寸

文档
类型 标题 发布时间
datasheet Raspberry Pi CM5-datasheet.pdf 2025-01-16
datasheet Raspberry Pi CM5-datasheet_CN.pdf 2025-01-16
product brief Raspberry Pi CM5-product-brief.pdf 2025-01-16
design files Raspberry Pi CM5-3D_STEP.zip 2025-01-16
