5 系统配置

本章介绍系统配置的具体操作。

5.1 查找设备IP

由于ED-IPC1220不包含HDMI接口，故在实际应用中需要远程登录来管理设备，登录设备之前需要获取设备IP。

5.1.1 通过本地串口登录设备查询

通过本地串口登录设备

5.1.2 登录路由器查询

当设备正常启动后，可以登录路由器查看当前设备IP。

前提条件：

设备已通过路由器接入网络。
已获取所在网络的路由器的IP和网络密码，IP地址如192.168.X.X。

操作步骤：

打开浏览器，在地址栏中输入设备所在网络的路由器IP：192.168.X.X，按Enter键进入路由器登录界面。
按照界面提示，输入网络密码，进入路由器管理界面。
在管理界面的终端设备中根据主机名找到设备的IP地址。

提示

ED-IPC1220设备默认的主机名为ipc1220。

5.1.3 在Windows终端通过Ping来查询

前提条件：

已获取1台可以正常使用的Windows PC。
已将ED-IPC1220和PC接入同一个路由器，使ED-IPC1220和PC的IP在同一网段。

操作步骤：

以管理员身份打开Windows PC的终端窗格。
在终端窗格执行如下命令来Ping ED-IPC1220设备。

ping -4 ipc1220.local

ipc1220表示设备的主机名。

提示

此方法仅适用于同一个网段只包含一台ED-IPC1220设备的场景。

5.2 通过SSH连接到设备

设备正常启动后，可以选择通过SSH远程连接到设备对其进行配置或调试。远程登录的工具由用户自己选择，下文以通过MobaXterm登录为例进行说明。

前提条件：

已获取1台可以正常使用的Windows PC，且已在Windows PC上安装MobaXterm工具。
已将ED-IPC1220和PC接入同一个路由器，使ED-IPC1220和PC的IP在同一网段。
已获取ED-IPC1220的IP地址。

操作步骤：

打开MobaXterm，单击，打开创建连接的窗口，如下图所示。

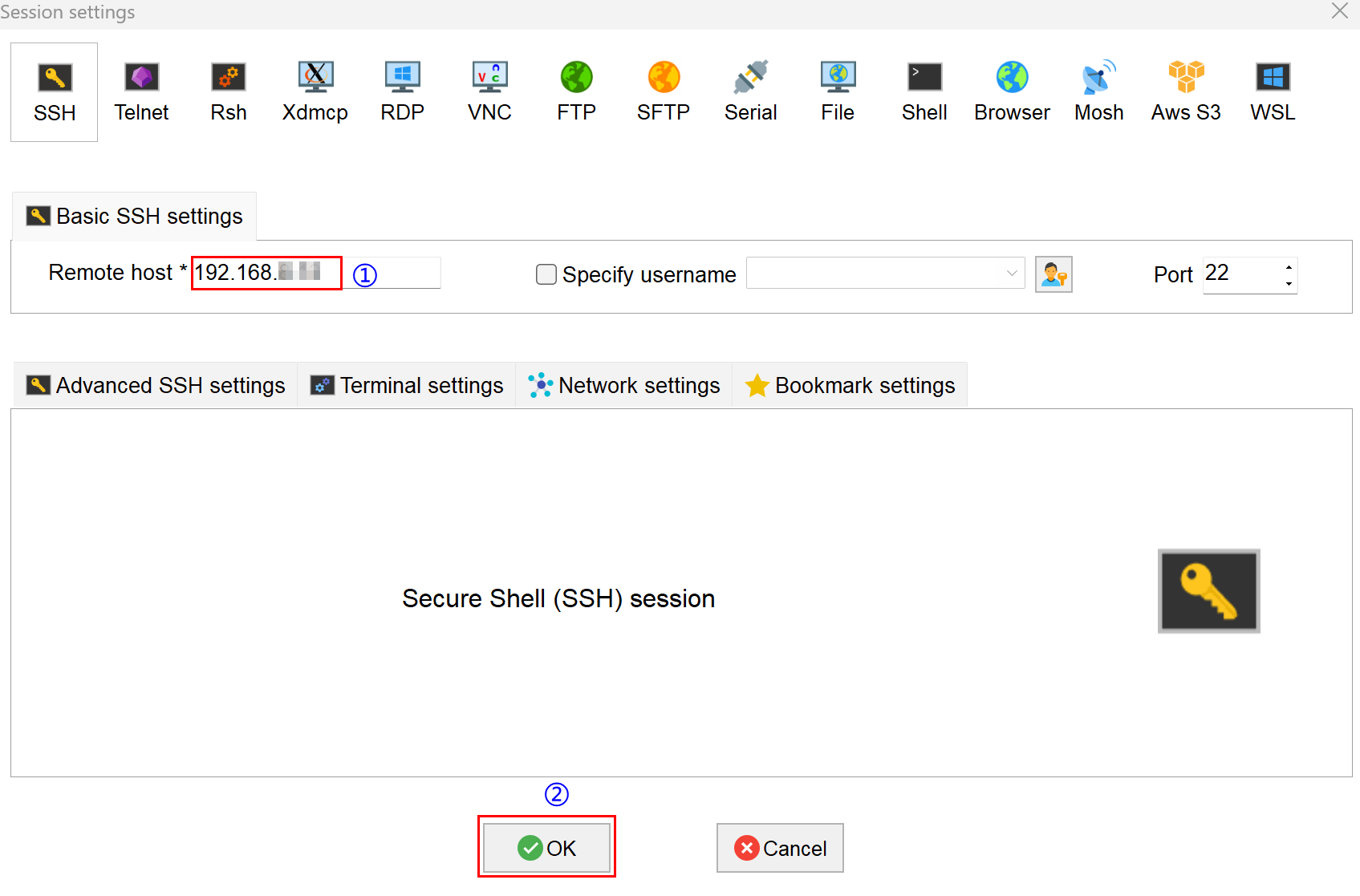

单击左上角的，打开SSH连接界面。

输入已获取的设备IP地址后，单击“OK”。

在弹出的提示框中单击“Accept”，进入系统登录界面。

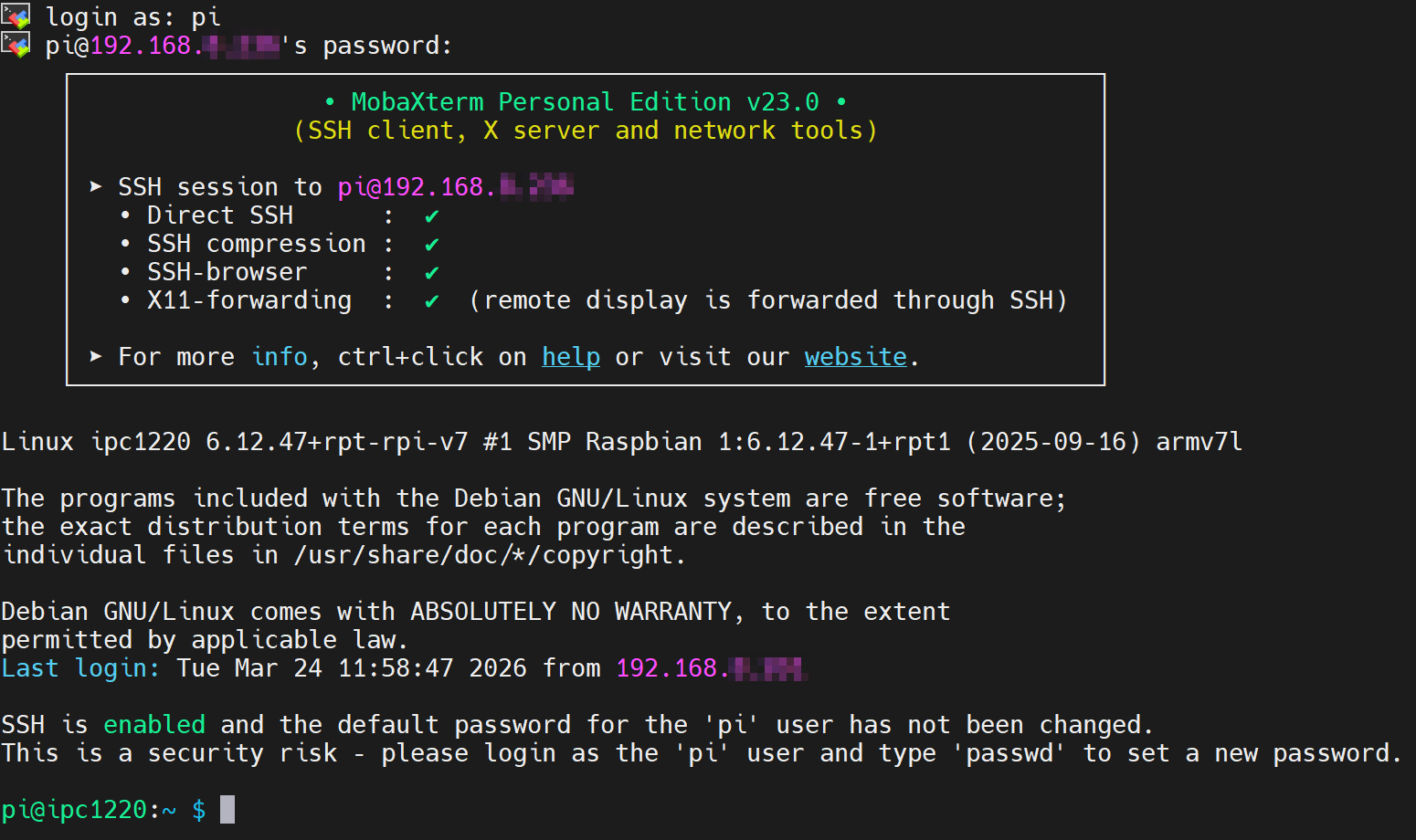

根据提示输入用户名和密码，完成登录后进入系统。

提示

默认用户名：pi，默认密码：raspberry。

5.3 配置存储设备

配置存储设备

5.4 配置以太网 IP

配置以太网IP

5.5 配置Wi-Fi

配置Wi-Fi

5.6 配置蓝牙

配置蓝牙

5.7 配置 4G

ED-IPC1220设备出厂默认已开启4G功能，用户插入SIM卡之后，再给设备上电，等待几分钟后4G网络将会自动连接。

5.7.1 无需配置APN的场景

若用户的4G网络无需配置APN，则可以参照如下步骤进行查询4G网络状态。

前提条件：

ED-IPC1220设备已正常启动，并已登录系统。
包含4G网络的Nano SIM已正确安装至ED-IPC1220的SIM卡槽。

注意

SIM卡不支持带电插拔。

操作步骤：

打开命令窗格，执行如下命令，查询4G网络是否连接。

ifconfig

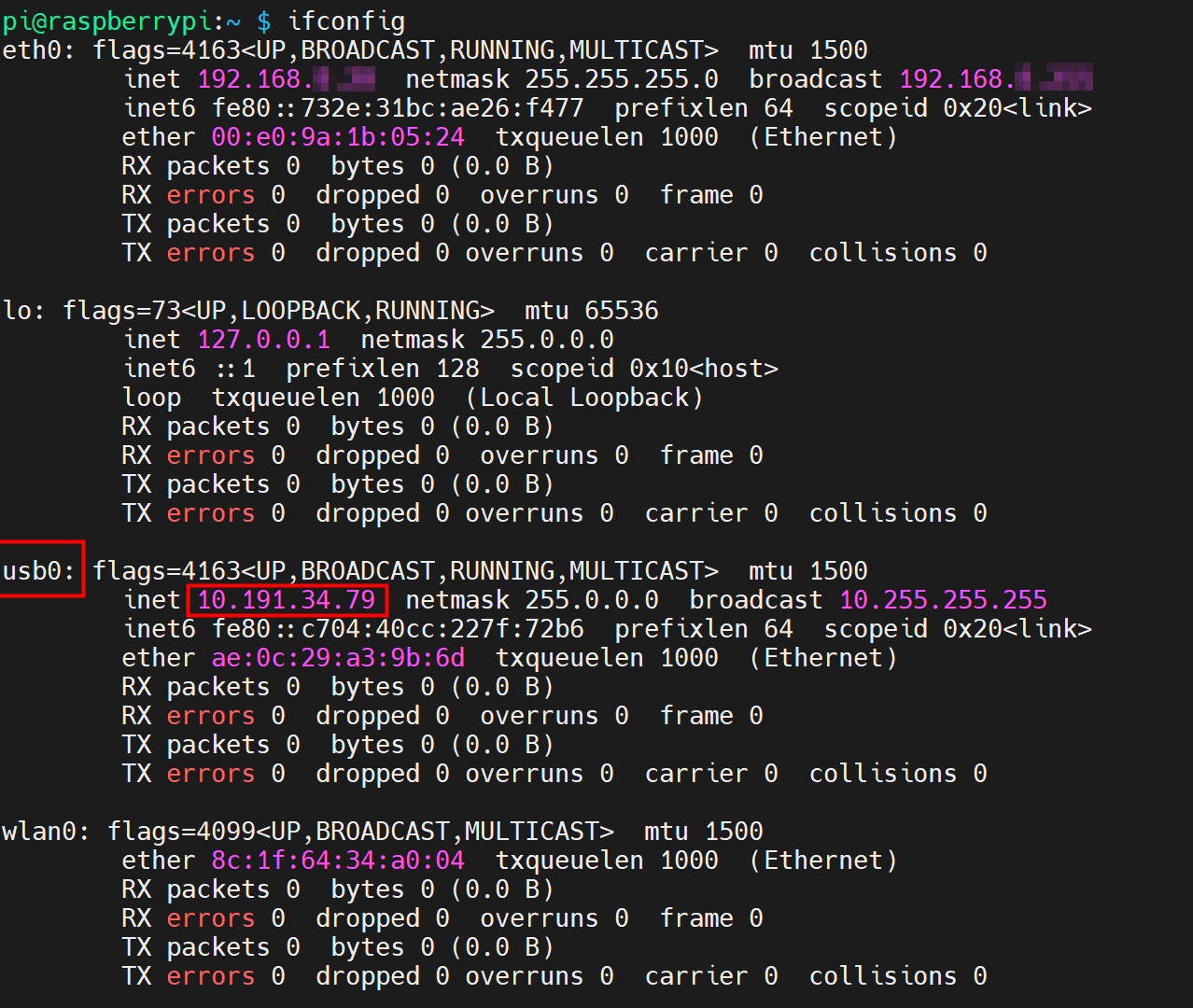

返回信息如下图（usb0接口表示4G接口）：

若返回信息中usb0接口显示了具体的IP地址，则表示4G已连接。
若返回信息中usb0接口未显示具体的IP地址，则表示4G未连接。

执行如下命令，查询4G的服务状态。

sudo systemctl status ed-lte-daemon.service

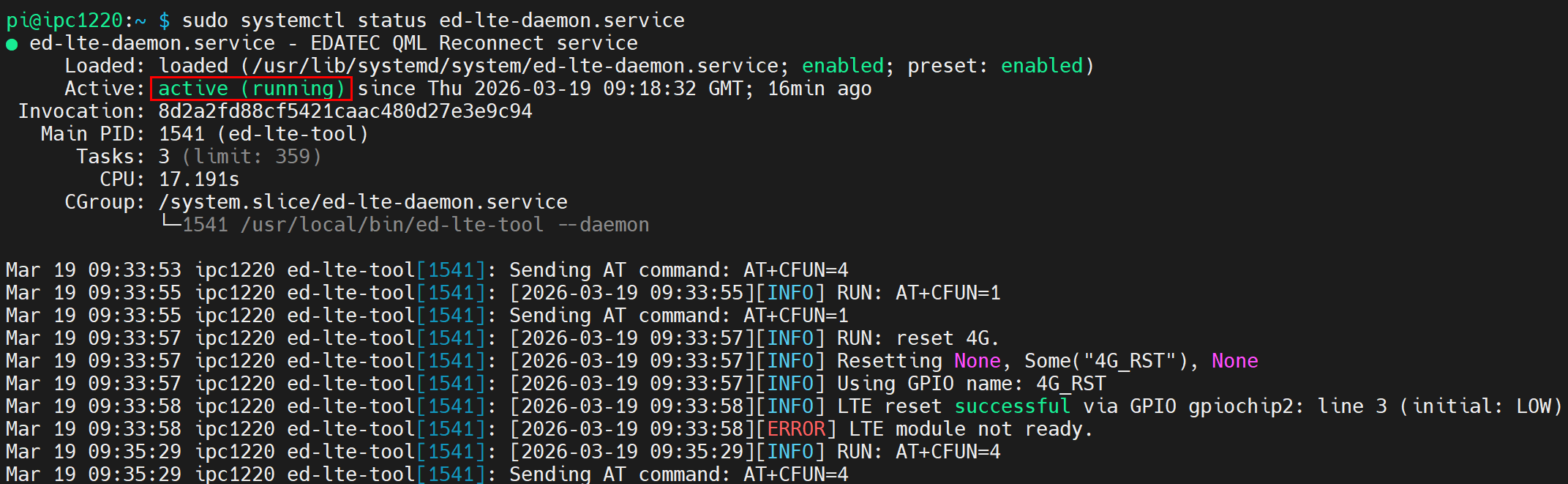

返回信息如下图：

若返回信息中标注位置的信息为“Active：active (running)”，则表示4G状态正常。
若返回信息中标注位置的信息为“Active：inactive (dead)”，则表示4G状态异常。

5.7.2 需配置APN的场景

若用户的4G网络需要配置APN，则可以参照如下步骤进行配置。

前提条件：

ED-IPC1220设备已正常启动。
包含4G网络的Nano SIM已正确安装至ED-IPC1220的SIM卡槽。
已获取APN的名称、用户名和密码，下文以如下的信息举例。
- APN名称：APN1
- 用户名：admin
- 密码：admin

注意

SIM卡不支持带电插拔。

操作步骤：

打开命令窗格，依次执行如下命令，打开ed-qml.conf配置文件；

cd /etc/
sudo nano ed-qml.conf

按需设置“APN CONfig”中的“apn”、“apn_user”和“apn_password”。

若ed-qml.conf配置文件不包含默认的配置示例，可在文末添加如下信息来自定义配置APN、“Network”中的“ping_server”和“online_script”等。

APN配置示例：

apn=自定义
apn_user=自定义
apn_password=自定义
auth: 1~pap(default), 2~chap, 3~MsChapV2
apn_auth=1

Network配置，默认为"edatec.cn"。

ping_server=自定义

配置自定义脚本，自定义路径即可。

online_script=自定义路径

输入ctrl+o保存文件，再按Enter，最后输入ctrl+x退出文件编辑模式。
打开命令窗格，执行如下命令，查询4G网络是否连接。

ifconfig

返回信息如下图（usb0接口表示4G接口）：

若返回信息中usb0接口显示了具体的IP地址，则表示4G已连接。
若返回信息中usb0接口未显示具体的IP地址，则表示4G未连接。

执行如下命令，查询4G的服务状态。

sudo systemctl status ed-lte-daemon.service

返回信息如下图：

若返回信息中标注位置的信息为“Active：active (running)”，则表示4G状态正常。
若返回信息中标注位置的信息为“Active：inactive (dead)”，则表示4G状态异常。

5.7.3 基本配置命令

若遇到4G网络无法连接的情况，可使用如下命令进行查询和配置。

命令	说明
ifconfig	查询4G网络是否连接，其中usb0接口表示4G接口，如下图所示。若usb0接口显示了具体的IP地址，则表示4G已连接。若usb0接口未显示具体的IP地址，则表示4G未连接。
sudo systemctl status ed-lte-daemon.service	查询4G的服务状态，如下图所示。若显示标注位置的信息为“Active：active (running)”，则表示4G状态正常。若显示标注位置的信息为“Active：inactive (dead)”，则表示4G状态异常。
sudo systemctl enable ed-lte-daemon.service	使能4G服务
sudo systemctl start ed-lte-daemon.service	开启4G服务
sudo systemctl stop ed-lte-daemon.service	关闭4G服务
sudo ed-lte-tool -r	4G模块复位

提示

在4G端口连接正常的情况下，若查询到4G的服务状态异常，可依次使能4G服务和开启4G服务。

5.8 配置 RTC

配置RTC

5.9 配置串口

介绍RS485和RS232的配置方法。

提示

串口通信支持2400~115200的波特率。

5.9.1 安装picocom工具

在Linux环境下，可以通过picocom工具对串口RS232和RS485进行调试。

执行如下命令，安装picocom工具。

sudo apt-get install picocom

5.9.2 配置 RS485

ED-IPC1220包含2路RS485接口，其对应的COM口和设备文件，具体如下表：

RS485口数量	对应的COM口	对应设备文件
1	RS485-1	/dev/com1
2	RS485-2	/dev/com2

前提条件：

已完成ED-IPC1220的RS485端口与外部设备的连接。

操作步骤：

（可选）关闭串口登录模式。

提示

ED-IPC1220设备的RS485-1（GND/A1/B1）端口默认为串口登录模式，若需要配置为普通的串口，则请先关闭串口登录模式。
RS485-2 (GND/A2/B2)默认为正常的串口，未打开串口登录模式，故可跳过此步骤。

a. 打开命令窗格，执行如下命令，打开配置工具界面。

sudo raspi-config

b. 在菜单中选择“Interface Options”，再按“Enter”。

c. 在菜单中选择“Serial Port”，再按“Enter”。

d. 在提示框中选择“No”，再按“Enter”。

e. 在提示框中选择“Yes”，再按“Enter”。

f. 按“Enter”，确认设置。

f. 在配置工具界面选择“Finish”，再按“Enter”。

g. 在提示框中选择“Yes”，再按“Enter”，重启设备。

提示

若RS485-1（GND/A1/B1）端口在关闭串口登录模式后又需要重新恢复串口登录模式，则可在“raspi-config”工具中重新配置。

打开串口并配置波特率。

执行如下命令，打开RS485-1端口，并配置串口波特率为115200。

picocom -b 115200 /dev/com1

执行如下命令，打开RS485-2端口，并配置串口波特率为115200。

sudo picocom -b 115200 /dev/com2

按需输入命令来控制外部设备。

5.9.3 配置 RS232

ED-IPC1220包含1路RS232接口，其对应的COM口和设备文件，具体如下表：

RS232口数量	对应的COM口	对应设备文件
1	RS232	/dev/com3

前提条件：

已完成ED-IPC1220的RS232端口与外部设备的连接。

操作步骤：

执行如下命令打开串口RS232，并配置串口波特率为115200。

sudo picocom -b 115200 /dev/com3

按需输入命令来控制外部设备。

5.10 配置DI

ED-IPC1220包含8路DI接口，其中DI0~DI3为CM0原生的GPIO端口，DI4~DI7为扩展的GPIO端口。各DI接口对应的GPIO端口和名称如下表，用户可以根据实际需求进行配置。

DI接口	GPIO端口	名称
DI0	GPIO17	-
DI1	GPIO18	-
DI2	GPIO19	-
DI3	GPIO20	-
DI4	-	DI4
DI5	-	DI5
DI6	-	DI6
DI7	-	DI7

前提条件：

已完成ED-IPC1220的DI接口与外部传感器的连接。

操作步骤：

若接口为DI0~DI3，请执行如下命令获取接口数据，其中X表示DI接口对应的GPIO编号，例如17。

pinctrl get X

返回结果中低电平(lo)表示有效。

若接口为DI4~DI7，请执行如下命令获取接口数据，其中Y表示DI接口对应的名称，例如DI4。

sudo ed-gpio get Y

返回结果中低电平(0)表示有效。

5.11 配置DO

ED-IPC1220系列包含8路DO接口，其中DO0~DO3为CM0原生的GPIO端口，DO4~DO7为扩展的GPIO端口。各DO接口对应的GPIO端口和名称如下表，用户可以根据实际需求进行配置。

DO接口	GPIO端口	名称
DO0	GPIO12	-
DO1	GPIO21	-
DO2	GPIO22	-
DO3	GPIO23	-
DO4	-	DO4
DO5	-	DO5
DO6	-	DO6
DO7	-	DO7

前提条件：

已完成ED-IPC1220的DO接口与外部负载的连接。

操作步骤：

若接口为DO0~DO3，请执行如下命令设置输出为高电平或低电平，其中X表示DO接口对应的GPIO编号，例如12。

设置为高电平：

pinctrl set X op dh

设置为低电平：

pinctrl set X op dl

若接口为DO4~DO7，请执行如下命令获取接口数据，其中Y表示DO接口对应的名称，例如DO4。

设置为高电平：

sudo ed-gpio set Y 1

设置为低电平：

sudo ed-gpio set Y 0

5.12 配置USER指示灯

ED-IPC1220包含1个USER指示灯，指示灯的颜色为红绿双色，支持混色，通过扩展I/O来控制，其对应的扩展I/O的名称如下表：

USER指示灯	名称
红灯	USER_LED_RED
绿灯	USER_LED_GED

查询指示灯的状态

sudo ed-gpio get USER_LED_RED
sudo ed-gpio get USER_LED_GED

点亮红色指示灯：

sudo ed-gpio set USER_LED_RED 1

熄灭红色指示灯：

sudo ed-gpio set USER_LED_RED 0

点亮绿色指示灯：

sudo ed-gpio set USER_LED_GED 1

熄灭绿色指示灯：

sudo ed-gpio set USER_LED_GED 0

提示

USER灯支持红绿混色为橙色。

5.13 配置USER按键

ED-IPC1220包含1个USER按键，通过GPIO来控制，其对应的GPIO引脚如下表：

USER按键	对应的GPIO
USER	GPIO25

出厂默认情况下GPIO25为高电平，按下按键使GPIO25为低电平，可通过如下命令查询当前的状态。

pinctrl get 25
