4 启动和登录设备

本章介绍连接线缆、启动设备和登录设备的具体操作。

4.1 连接线缆

介绍线缆的连接方法。

前提条件：

  • 已获取可以正常使用的USB HUB、电压/电流信号源、路由器和电源适配器等配件。
  • 已获取可以正常使用的网络。
  • 已获取可以正常使用的网线和其他信号连接线。

连接线缆示意图：

各接口的引脚定义以及连线的具体方法，请参见1.6接口。

connect-cable

提示

RS485-1（GND/A1/B1）端口默认已打开串口登录模式，若需要作为普通串口使用，则需要使用raspi-config命令先关闭串口登录模式。

4.2 启动系统

ED-IPC1220设备不包含电源开关，接入电源后，系统将会开始启动。

  • 红色PWR灯点亮，表示设备已正常供电。
  • 绿灯ACT闪烁, 表示系统正常启动。

4.3 登录系统

ED-IPC1220设备包含2个RS485端口，其中RS485-1（GND/A1/B1）端口默认已打开串口登录模式，支持用户通过此端口登录设备，下文介绍详细的操作。

提示

默认用户名：pi；默认密码：raspberry。

前提条件：

  • 已获取1台可以正常使用的Windows PC，且已在Windows PC上安装串口工具（推荐安装MobaXterm工具）。
  • 已将ED-IPC1220和PC接入同一个路由器（路由器为DHCP自动分配IP模式），使ED-IPC1220和PC的IP在同一网段。
  • 已获取1个USB转RS485转换器。
  • 已获取若干连接线（用于连接设备的RS485-1端口和USB转RS485转换器）。

操作步骤：

操作步骤以Windows系统为例进行说明。

  1. 将ED-IPC1220和PC接入同一个路由器（使ED-IPC1220和PC的IP在同一网段），再将ED-IPC1220上的RS485-1端口通过USB转RS485转换器连接至Windows PC，如下图所示。
connect-cable
  1. 打开MobaXterm，单击image-20240605103136065，打开创建连接的窗口，如下图所示。
ssh-01

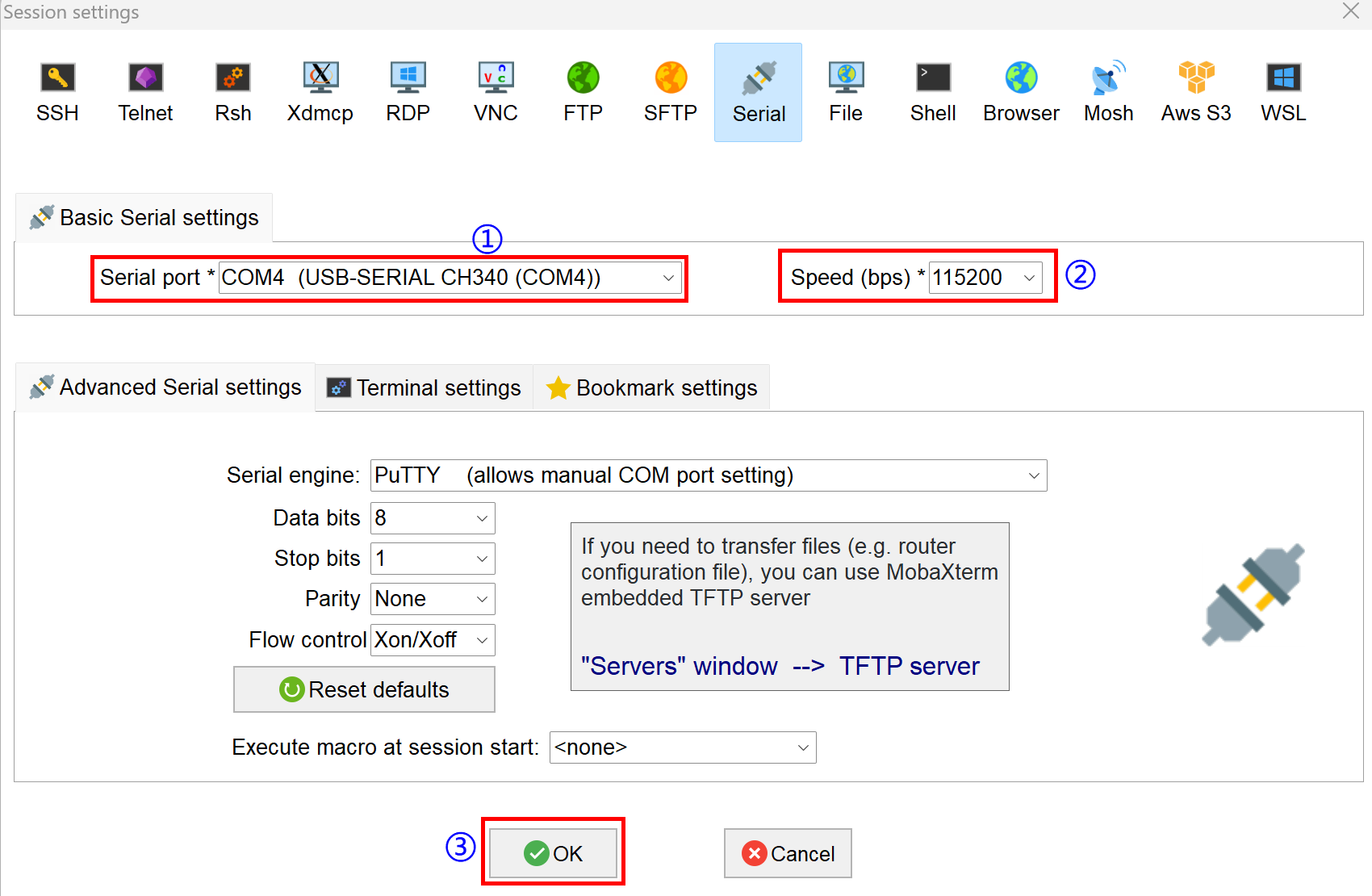

  1. 单击image-20240605103159924图标，打开串口连接界面；设置“Serial port”、“Speed”，再单击“OK”。
login-1
  • “Serial port”：选择USB转RS485转换器对应的串口；
  • “Speed(115200)”：选择“115200”；
  • “Terminal settings”和“Advanced Serial settings”保持默认配置即可。

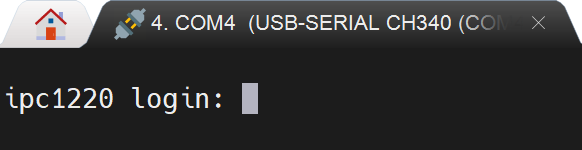

  1. 在打开的终端窗格中，按“Enter”，进入登录模式。
login-2

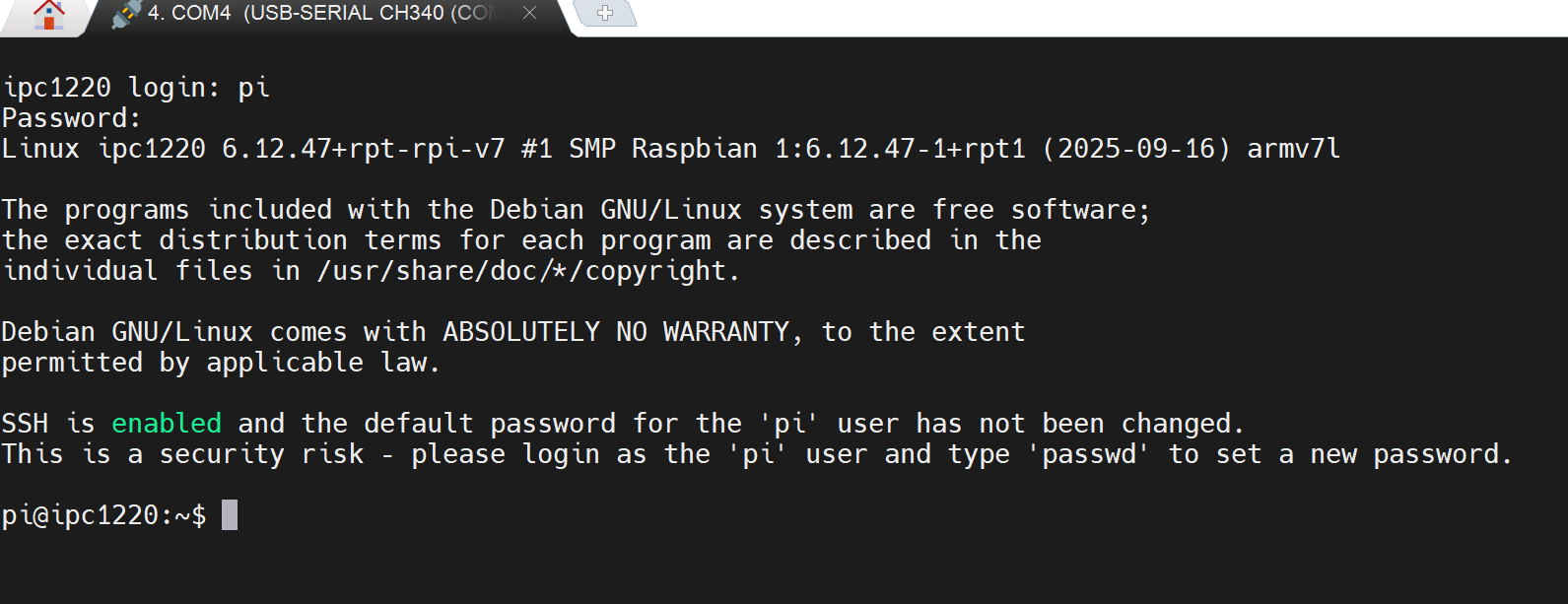

  1. 根据提示输入用户名和密码，登录系统。
login-3

提示

默认用户名：pi；默认密码：raspberry。

  1. 执行如下命令，查询设备IP地址。
ifconfig
