1 硬件手册
本章介绍产品概述、包装清单、外观、指示灯和接口等。
1.1 产品概述

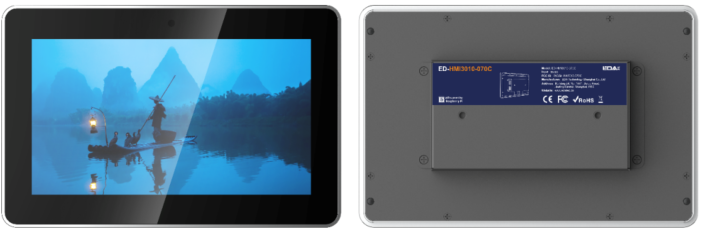

ED-HMI3010-070C是一款基于Raspberry Pi 5的7英寸工业平板电脑。根据不同的应用场景和用户需求，可选择不同规格的RAM和SD卡的计算机系统。
- RAM可选规格包含4GB和8GB。
- SD卡可选规格包含32GB和64GB。
ED-HMI3010-070C提供HDMI、USB 2.0、USB 3.0和Ethernet接口，支持通过Wi-Fi和以太网接入网络；集成7英寸LCD触摸屏，主要应用于工业控制和物联网领域。
1.2 包装清单
- 1 x ED-HMI3010-070C主机
- 1 x 配件包 (包含4个卡扣、4颗M4*10螺钉和4颗M4*16螺钉)
1.3 产品外观
介绍各面板上接口的功能和定义。
1.3.1 前面板
介绍前面板接口类型和定义。
| 编号 | 功能定义 |
|---|---|
| 1 | 1 x LCD屏，7英寸带触摸屏，分辨率支持1024x600，多点式电容触摸屏。 |
| 2 | 1 x 摄像头（选配），800万像素前置摄像头。 |
1.3.2 后面板
介绍后面板接口和定义。
| 编号 | 功能定义 |
|---|---|
| 1 | 4 x 卡扣安装孔，用于将卡扣固定在设备上（安装设备时使用）。 |
1.3.3 侧面板
介绍侧面板接口和定义。
| 编号 | 功能定义 |
|---|---|
| 1 | 2 x USB 2.0接口，Type-A连接器，每一路最高支持480Mbps传输速率 |
| 2 | 2 x USB 3.0接口，Type-A连接器，每一路最高支持5Gbps传输速率 |
| 3 | 1 x 以太网接口 (10/100/1000M自适应)，RJ45端子，用于接入以太网 |
| 4 | 2 x HDMI接口，Micro HDMI连接器，分辨率支持4K 60Hz |
| 5 | 1 x USB Type-C接口，支持5V 5A的电源输入 |
| 6 | 散热孔，有助于设备散热 |
1.4 指示灯
介绍ED-HMI3010-070C设备包含的指示灯的各种状态及含义。
| 指示灯 | 状态 | 描述 |
|---|---|---|
| 以太网口黄色指示灯 | 常亮 | 已正常接入以太网 |
| 闪烁 | 以太网连接异常 | |
| 熄灭 | 未接入以太网 | |
| 以太网口绿色指示灯 | 常亮 | 已正常接入以太网 |
| 闪烁 | 正在传输以太网数据 | |
| 熄灭 | 未接入以太网 |
1.5 接口
介绍产品中各接口的定义和功能。
1.5.1 电源接口
ED-HMI3010-070C设备包含1路电源输入接口，使用USB Type-C连接器，接口丝印为 “PWR IN”, 支持5V 5A的电源输入。
提示
为了使Raspberry Pi 5能达到更好的性能，推荐使用5V 5A的电源适配器。
1.5.2 1000M以太网接口
ED-HMI3010-070C设备包含1路自适应10/100/1000M以太网接口，RJ45端子带指示灯，接口丝印为 “
”，用于接入以太网。端子对应的引脚定义如下：
 | Pin ID | Pin Name |
|---|---|---|
| 1 | TX1+ | |
| 2 | TX1- | |
| 3 | TX2+ | |
| 4 | TX2- | |
| 5 | TX3+ | |
| 6 | TX3- | |
| 7 | TX4+ | |
| 8 | TX4- |
注意
为了使Raspberry Pi 5能达到更好的散热效果，除了上层叠加散热片散热外，我们通过一层导热硅胶把Raspberry Pi 5的底部与LCD屏的钣金外壳相连并导热，但这会使得网口与LCD屏钣金外壳间距较小，网线插入网口后用手较难拔出来。当需要拔出网线时，我们建议使用辅助工具（镊子或螺丝刀等）按住网线端子上的卡扣，再用手拔出网线。
1.5.3 HDMI接口
ED-HMI3010-070C设备包含2路HDMI接口，使用Micro HDMI连接器，接口丝印为 “HDMI”。用于连接HDMI显示器，最大支持4Kp60的视频输出。
1.5.4 USB 2.0接口
ED-HMI3010-070C设备包含2路USB 2.0接口，标准的Type-A连接器，接口丝印为 “
”。支持连接标准的USB 2.0外设，最大支持480Mbps的传输速率。
1.5.5 USB 3.0接口
ED-HMI3010-070C设备包含2路USB 3.0接口，标准的Type-A连接器，接口丝印为 “
”。支持连接标准的USB 3.0外设，最大支持5Gbps的传输速率。
