2 安装设备

本章介绍安装设备的具体操作。

2.1 安装 Raspberry Pi 5（可选）

若用户选购的产品型号中不包含Raspberry Pi 5，则需要先安装Raspberry Pi 5。

前提条件：

• 已从包装盒中获取ED-HMI3010-070C和Micro SD卡。
• 已准备好Raspberry Pi 5。
• 已准备一把十字螺丝刀。

操作步骤：

1. 将Micro SD卡插入Raspberry Pi 5的Micro SD卡槽中。

2. 用螺丝刀逆时针拧下 ED-HMI3010-070C 金属外壳上的 4 颗 M3 的螺钉，拆下金属外壳。

3. 用螺丝刀逆时针拧下固定散热片的4颗M2.5的螺钉，拆下散热片。

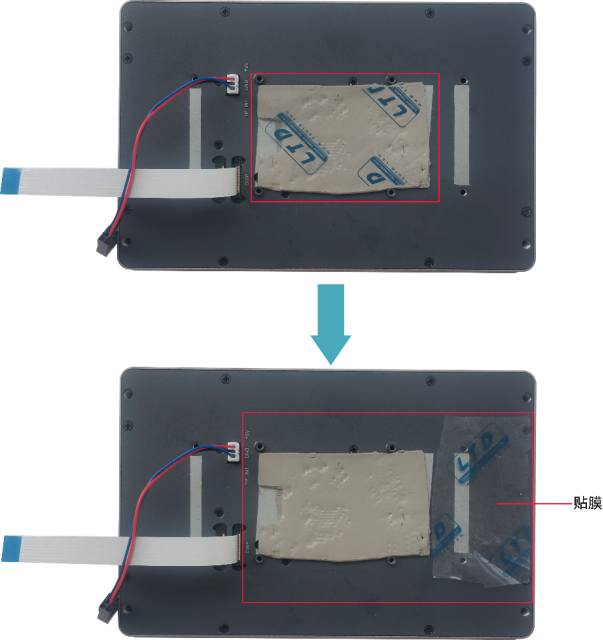

4. 撕掉导热硅胶的贴膜。

5. 将Raspberry Pi 5放置在LCD屏背面，使Raspberry Pi 5的安装孔对准LCD屏背面的四个螺柱孔。

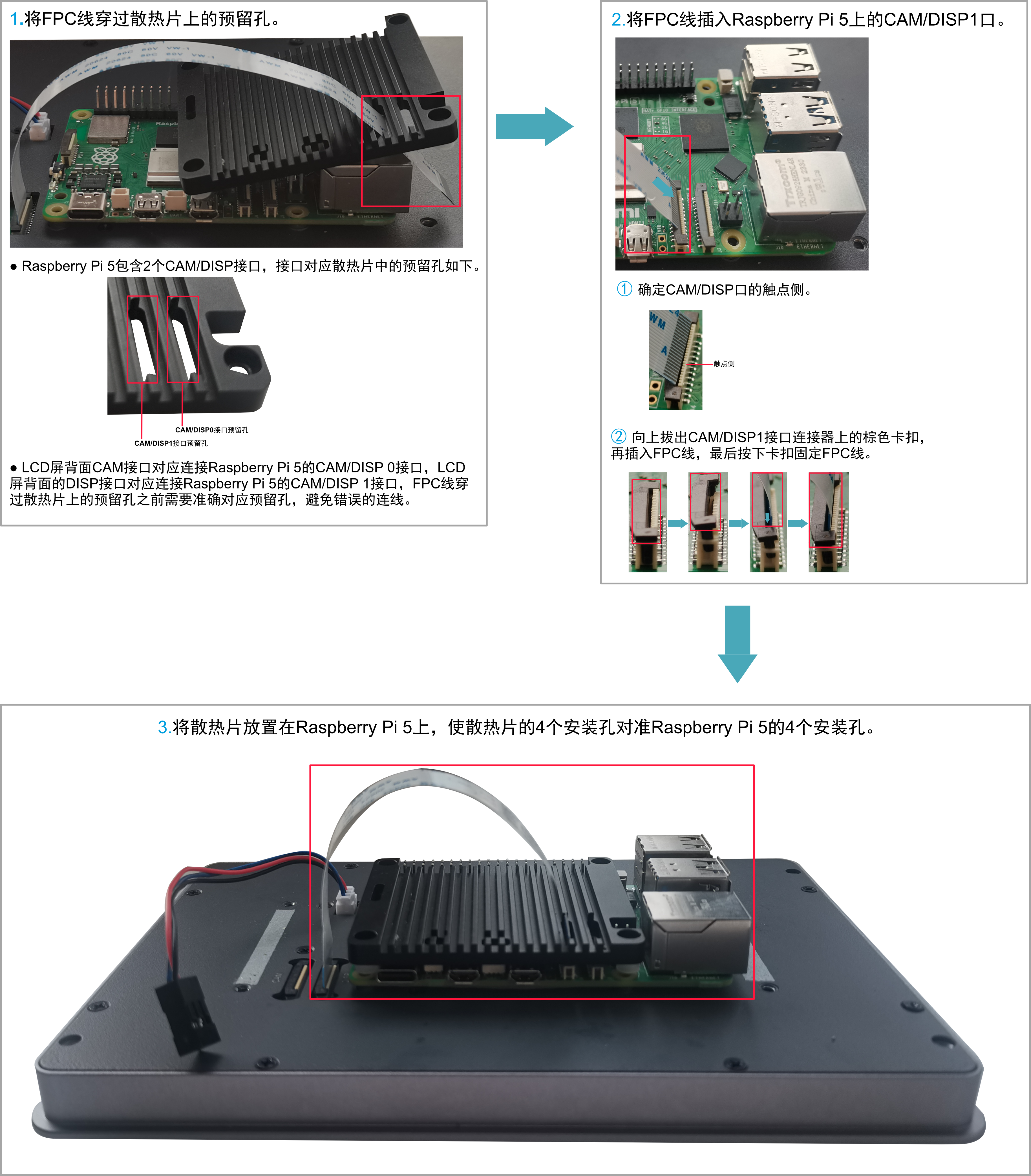

6. 将FPC线穿过散热片上的预留孔，插入Raspberry Pi 5上的CAM/DISP1口，再将散热片放置在Raspberry Pi 5上（使散热片的4个安装孔对准Raspberry Pi 5的4个安装孔）。

注意

此处仅以在不带CAM接口的LCD屏上安装Raspberry Pi 5为例。

7. 将Raspberry Pi 5的安装螺钉插入散热片的安装孔中，顺时针拧紧，将散热片和Raspberry Pi 5固定在LCD屏的背面。

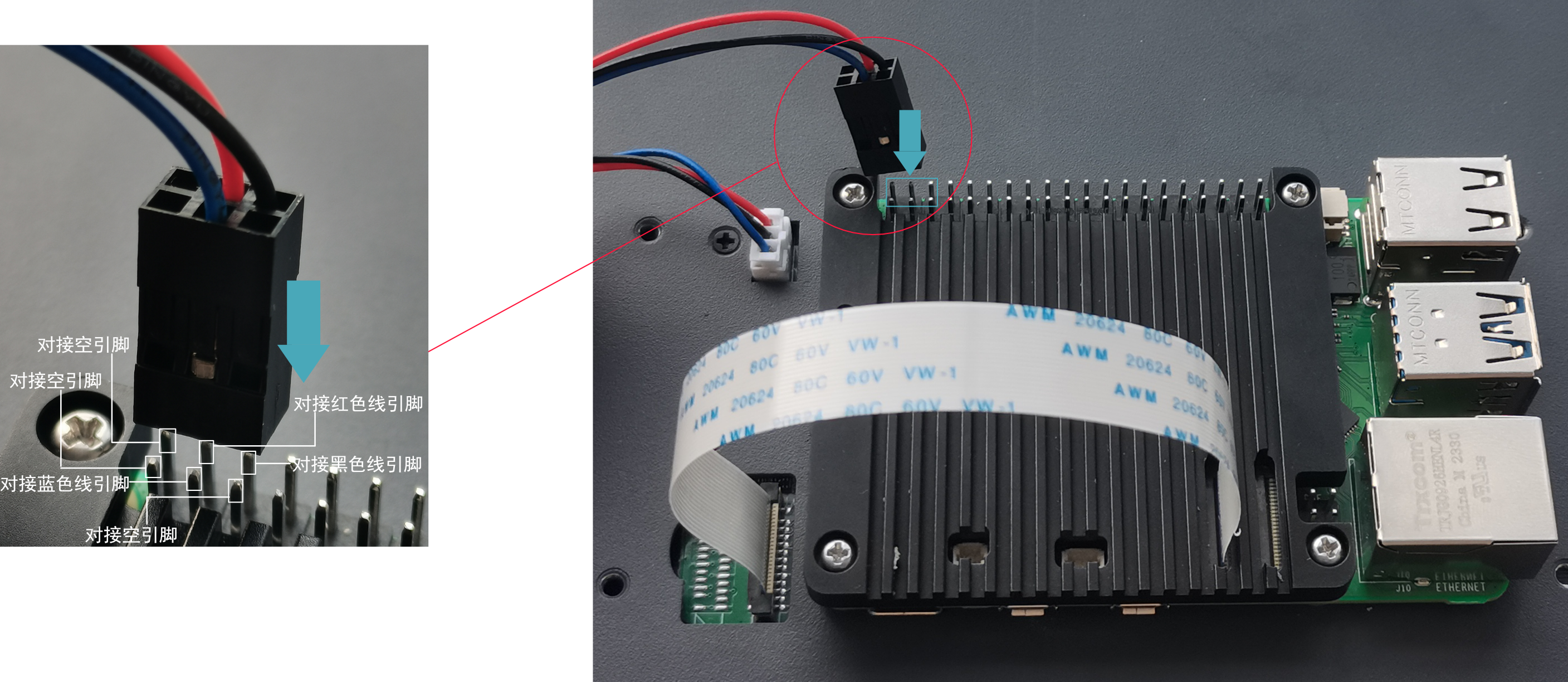

8. 将电源线插入Raspberry Pi 5上40-Pin的对应针脚。

9. 盖上外壳，插入4颗M3的螺钉，顺时针拧紧，将外壳固定在LCD屏的背面。

2.2 嵌入式安装

ED-HMI3010-070C设备支持嵌入式前安装，默认标配安装配件包（带4颗M4*10螺钉、4颗M4*16螺钉和4个卡扣）。

前提条件：

• 已从包装盒中获取安装配件包（带4颗M4*10螺钉、4颗M4*16螺钉和4个卡扣）。
• 已准备一把十字螺丝刀。

操作步骤：

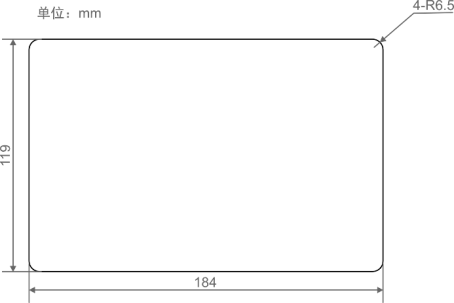

1. 根据ED-HMI3010-070C的尺寸，确定机柜的的开孔尺寸，如下图。

2. 根据步骤 1 的孔径大小在机柜上钻孔。
3. 将ED-HMI3010-070C从外部嵌入到机柜中。

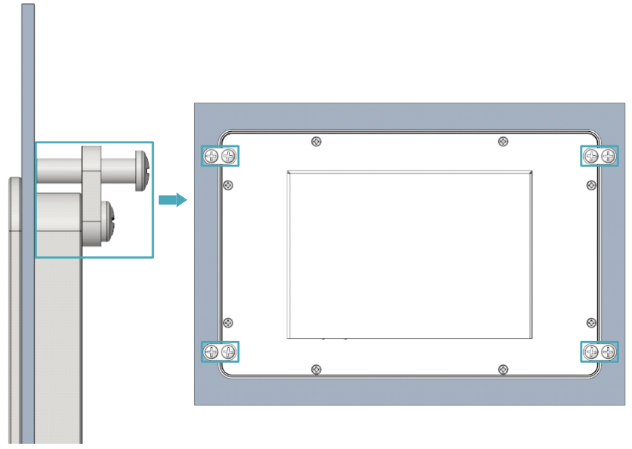

4. 将卡扣的螺丝孔（不带螺纹的孔）对准设备侧的卡扣安装孔。

5. 使用4颗M4*10螺钉穿过卡扣顺时针拧紧，将卡扣固定至设备上；再使用4颗M4*16螺钉穿过卡扣的螺丝孔（带螺纹的孔）顶住机柜内侧顺时针拧到底。
