Modbus TCP耦合器

Modbus TCP从站
2 x 100Mbps Ethernet端口
最长100m的传输距离
最多支持扩展连接32个I/O模块
最多支持的级联拓扑数为127

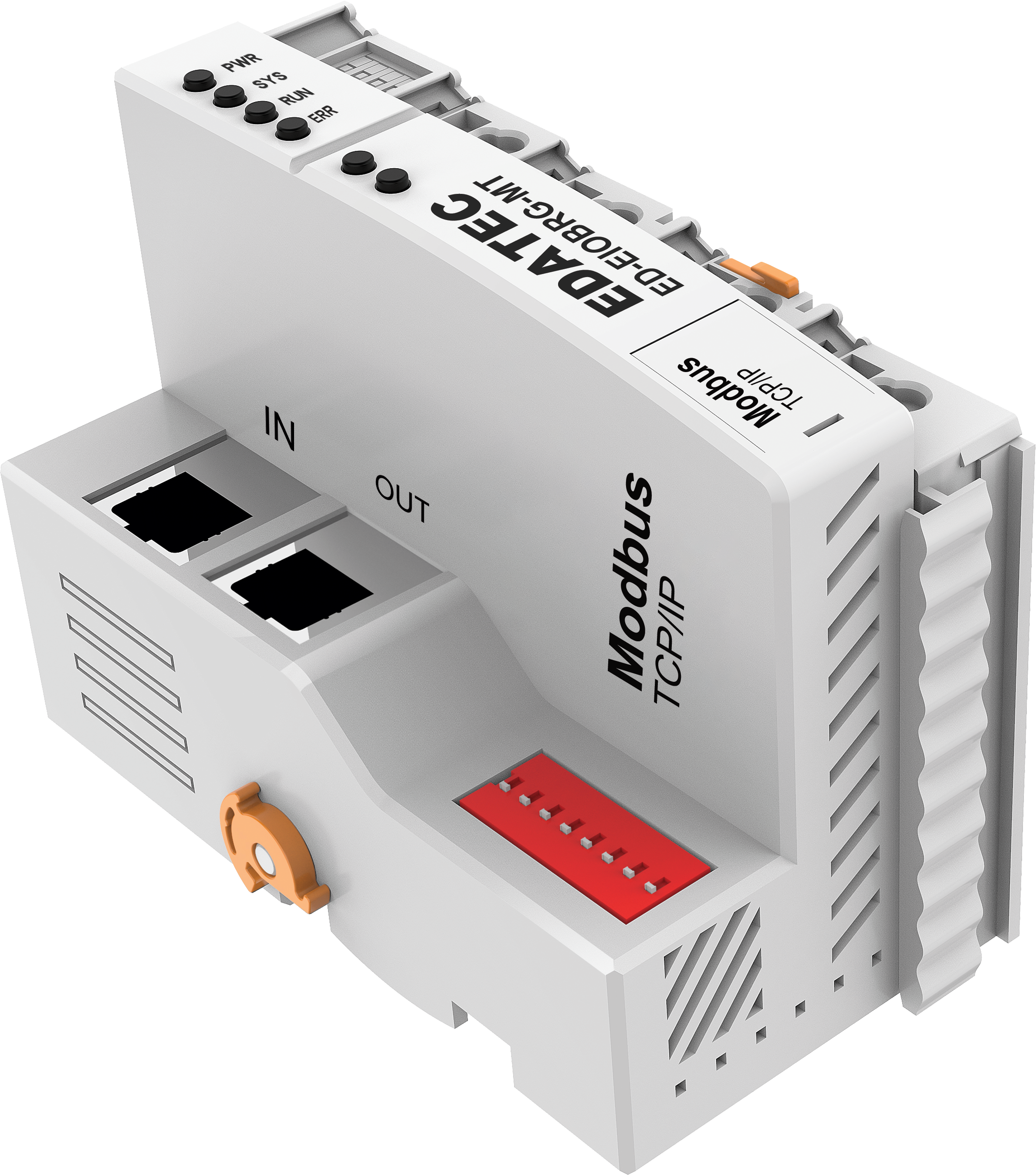

coupler

规格参数

通讯参数
总线协议	Modbus TCP
适配类型	Slave节点
地址设置	与主站设置在同一个网段
扩展I/O数量	≤32
输入最大字节	1024 Byte
输出最大字节	1024 Byte
总线速率	100Mbps
总线连接	RJ45
传输距离	≤100m（站与站距离）
系统侧电源输入	DC 24V（18~36）
系统侧提供电流	2A（Max）
现场侧电源输入	DC24V（±20%）
现场侧输出电流	10A（Max）

保护参数
系统侧电气隔离	500V
防反接保护	支持
过流保护	系统侧支持，现场侧不支持
过压保护	支持

接线参数
接线规格	0.2mm² ～ 1.5mm²
接线方式	免螺丝

机械参数
尺寸	100mm x 70mm x 50.5mm
重量	约240g
安装方式	导轨安装

环境参数
工作温度	-10℃ ~ 55℃
存储温度	-20℃ ~ 85℃
工作环境湿度	5% ~ 95%（非冷凝）

标准和认证
EMC	EN IEC 61000-6-4:2019 EN IEC 61000-6-2:2019
RoHS	EN 62321-4:2014+A1:2017 EN 62321-5:2014 EN 62321-6:2015 EN 62321-7-1:2015 EN 62321-7-2:2017 EN 62321-8:2017

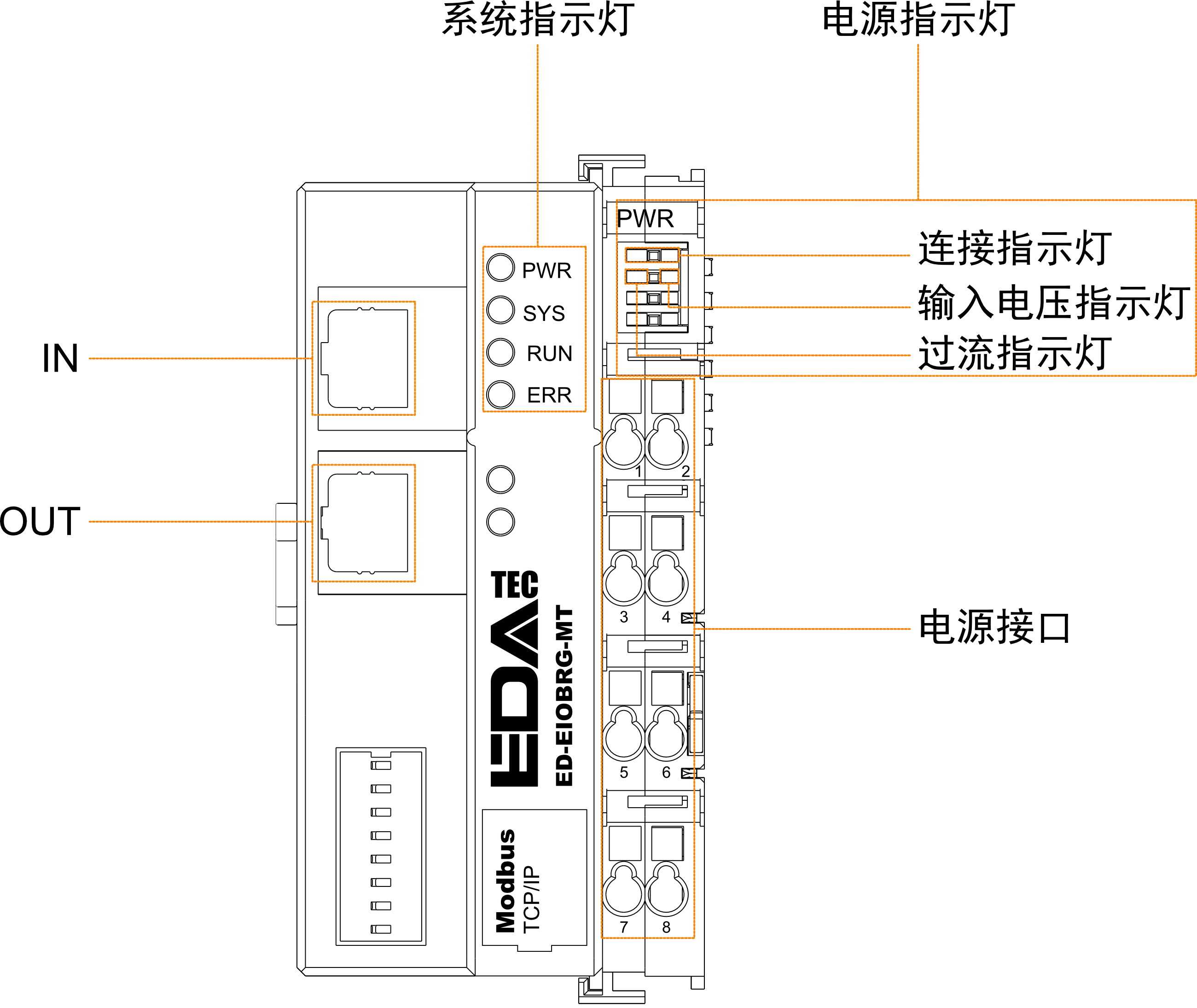

接口定义

coupler-led

端口
IN	输入端口，用于连接同一网段的Modbus TCP主站或其他Modbus TCP从站的OUT端口
OUT	输出端口，用于连接同一网段的其他Modbus TCP从站的IN端口

系统指示灯
PWR	耦合器电源指示灯，绿色，用于查看耦合器系统电源的连接状态
SYS	系统提示灯，绿色，用于查看耦合器的操作状态
RUN	运行指示灯，绿色，用于查看耦合器的运行状态
ERR	故障指示灯，红色，用于查看耦合器是否发生故障

系统电源指示灯
连接指示灯	绿色，用于查看公共端的连线是否正常
输入电压指示灯	绿色，用于查看输入电压是否正常
过流指示灯	红色，用于查看耦合器是否超过最大工作电流

电源端口
Pin编号	定义	Pin编号	定义
1	24V SYS	2	0V SYS
3	24V Field	4	24V Field
5	0V Field	6	0V Field
7	PE	8	PE

产品尺寸

单位：mm

coupler-dimension

订购编码

订购编码	描述
ED-EIOBRG-MT	Modbus TCP耦合器，2个以太网端口

可扩展的I/O模块

订购编码	描述
ED-EIO8XP	8通道数字量输入模块，PNP型
ED-EIO8XN	8通道数字量输入模块，NPN型
ED-EIO16XP	16通道数字量输入模块，PNP型
ED-EIO16XN	16通道数字量输入模块，NPN型
ED-EIO8YP	8通道数字量输出模块，PNP型
ED-EIO8YN	8通道数字量输出模块，NPN型
ED-EIO16YP	16通道数字量输出模块，PNP型
ED-EIO16YN	16通道数字量输出模块，NPN型
ED-EIO4YR	4通道继电器输出模块
ED-EIO4ADV	4通道电压输入模块，-5~5V/0~10V/-10~10V，可配置
ED-EIO4ADA	4通道电流输入模块，4-20mA/0-20mA，可配置
ED-EIO8ADA	8通道电流输入模块，4-20mA/0-20mA，可配置
ED-EIO4AD	4通道电流/电压混合输入模块 4-20mA/0-20mA/-5~5V/0~10V/-10~10V，可配置
ED-EIO4DAV	4通道电压输出模块，-5~5V/0~10V/-10~10V，可配置
ED-EIO4DAA	4通道电流输出模块，4-20mA/0-20mA，可配置
ED-EIO4RTD	4通道热电阻(RTD)输入模块
ED-EIO4TC	4通道热电偶(TC)输入模块
ED-EIO2HCD	2通道高速计数模块
ED-EIOPWR	电源扩展模块
ED-EIOTERM	终端盖板

包装清单

1 x Modbus TCP耦合器
