在ED-PLC2010上安装设备描述文件包和新建工程

文档说明

当前版本：A

修改记录

版本说明时间
A初始版本2025.08.12

1 概述

介绍在ED-PLC2010产品上安装设备描述文件包和新建工程的背景和适用范围。

1.1 背景

在通过CODESYS对ED-PLC2010设备进行编程前，需预先在CODESYS开发环境中安装对应的设备描述文件。由于ED-PLC2010支持扩展本地I/O模块，其安装过程要求分别部署ED-PLC2010控制器本身以及相关I/O模块的设备描述文件。部分用户可能因不熟悉产品而遗漏I/O模块文件的安装，从而导致设备功能异常。为解决此问题，我司推出了集成的设备描述文件包（内含ED-PLC2010、I/O 模块所需描述文件及必要的多种授权）。用户仅需一次性安装该集成包，即可完成全部描述文件的部署，有效避免文件遗漏问题，确保设备顺畅运行并简化使用流程。

1.2 适用范围

本应用适用ED-PLC2010。

2 应用指导

介绍安装集成的设备描述文件包和新建工程的具体操作。

前提条件：

  • 已准备1台装有CODESYS软件版本为V3.5 SP19(64bit)及以上的PC，且该PC已正常接入网络。
  • 设置PC的IP与设备的IP在同一个网段，且均接入CODESYS网络。
  • 已完成ED-PLC2010设备与耦合器和I/O模块的连接。

操作步骤：

  1. 下载集成的设备描述文件包，下载路径为：EDATEC_BASE文件包open in new window。

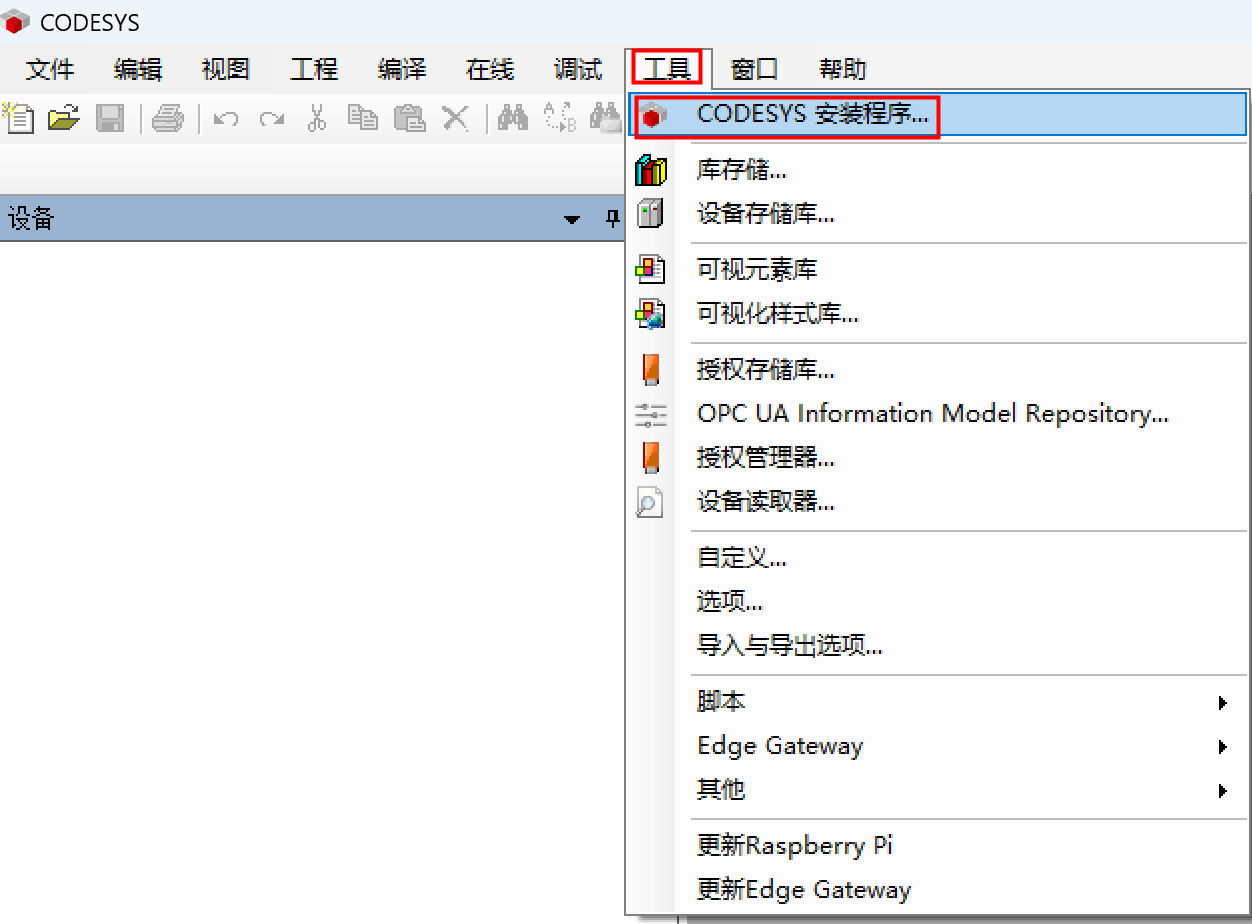

  2. 单击PC桌面上的CODESYS软件图标，以管理员身份运行CODESYS软件。在菜单栏中选择“工具”→“CODESYS 安装程序”。

step-1

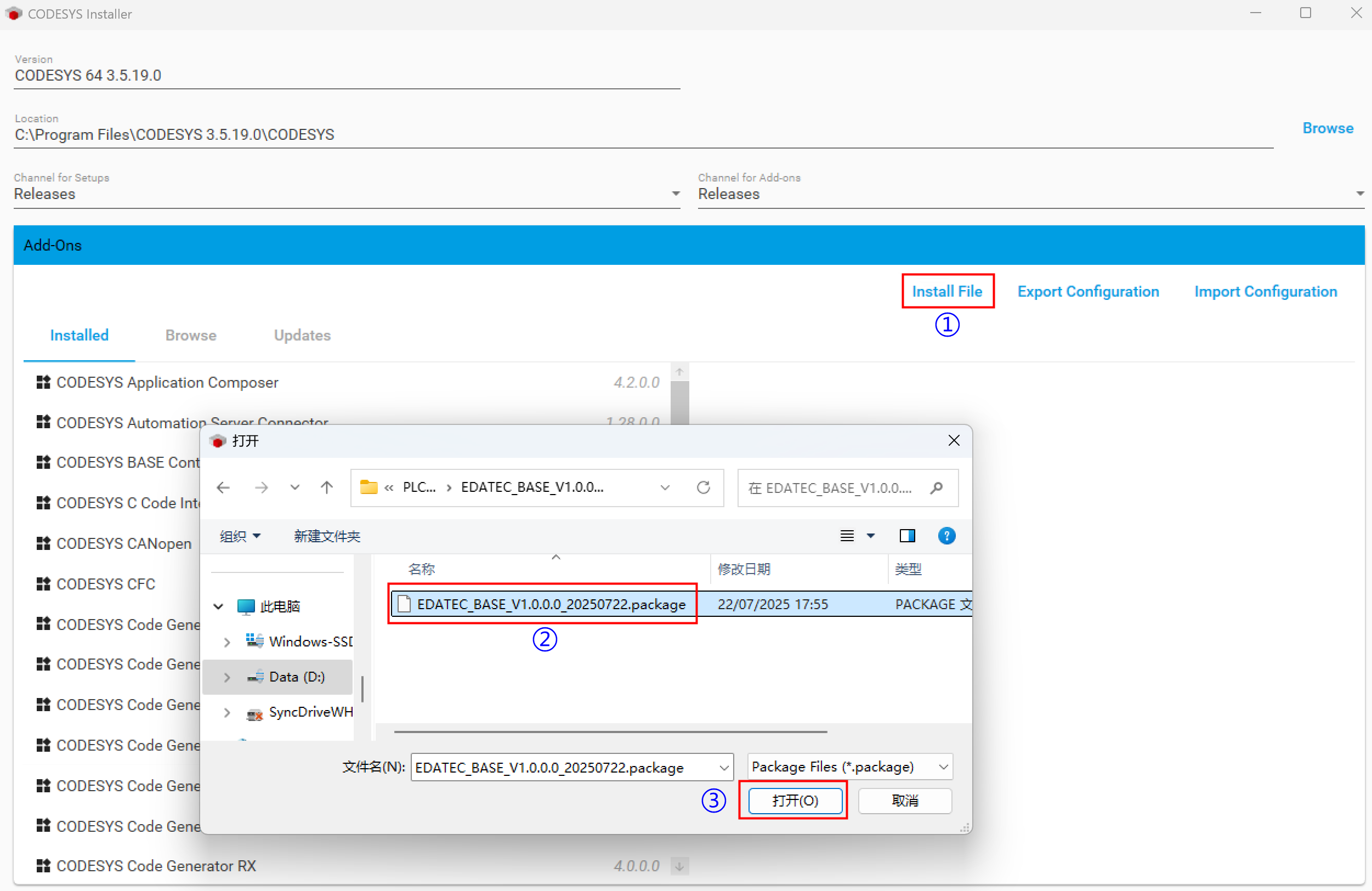

  1. 在打开的“CODESYS Installer”窗格中，单击“Install File”，在指定路径下选择步骤1中下载的设备描述文件包（“EDATEC_BASE_Vx.x.x.x.package”的文件），单击“打开”进行安装。
step-3
  1. 根据界面提示进行安装，在安装成功提示窗格中单击“OK”，完成安装。
step-4

提示

在安装过程中，请关闭CODESYS软件主界面。

  1. 查看已安装好的设备描述文件包。
step-5
  • 若在已安装的软件中显示如上图所示的“CODESYS BASE Control for EDATEC”，则表示设备描述文件包安装成功。
  • 若在已安装的软件中未显示如上图所示的“CODESYS BASE Control for EDATEC”，则表示设备描述文件包安装失败，请重新安装。

提示

若需要卸载设备描述文件包，请先选择“CODESYS BASE Control for EDATEC”，再单击“Uninstall”。在卸载过程中，请关闭CODESYS软件主界面。

step-10

  1. 关闭“CODESYS Installer”窗格。

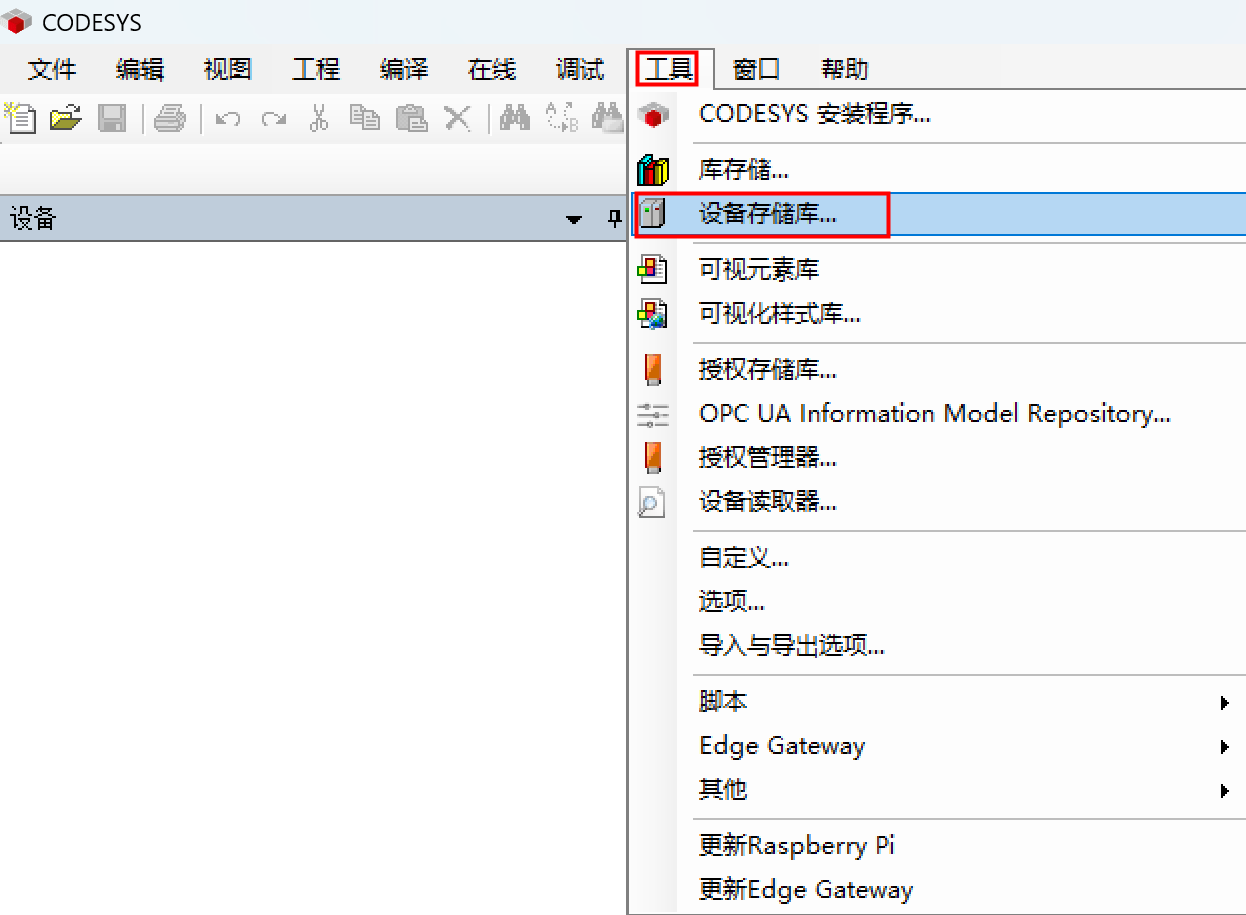

  2. 双击PC桌面上的CODESYS软件图标，打开CODESYS软件。在菜单栏中选择“工具”→“设备存储库”。

step-6

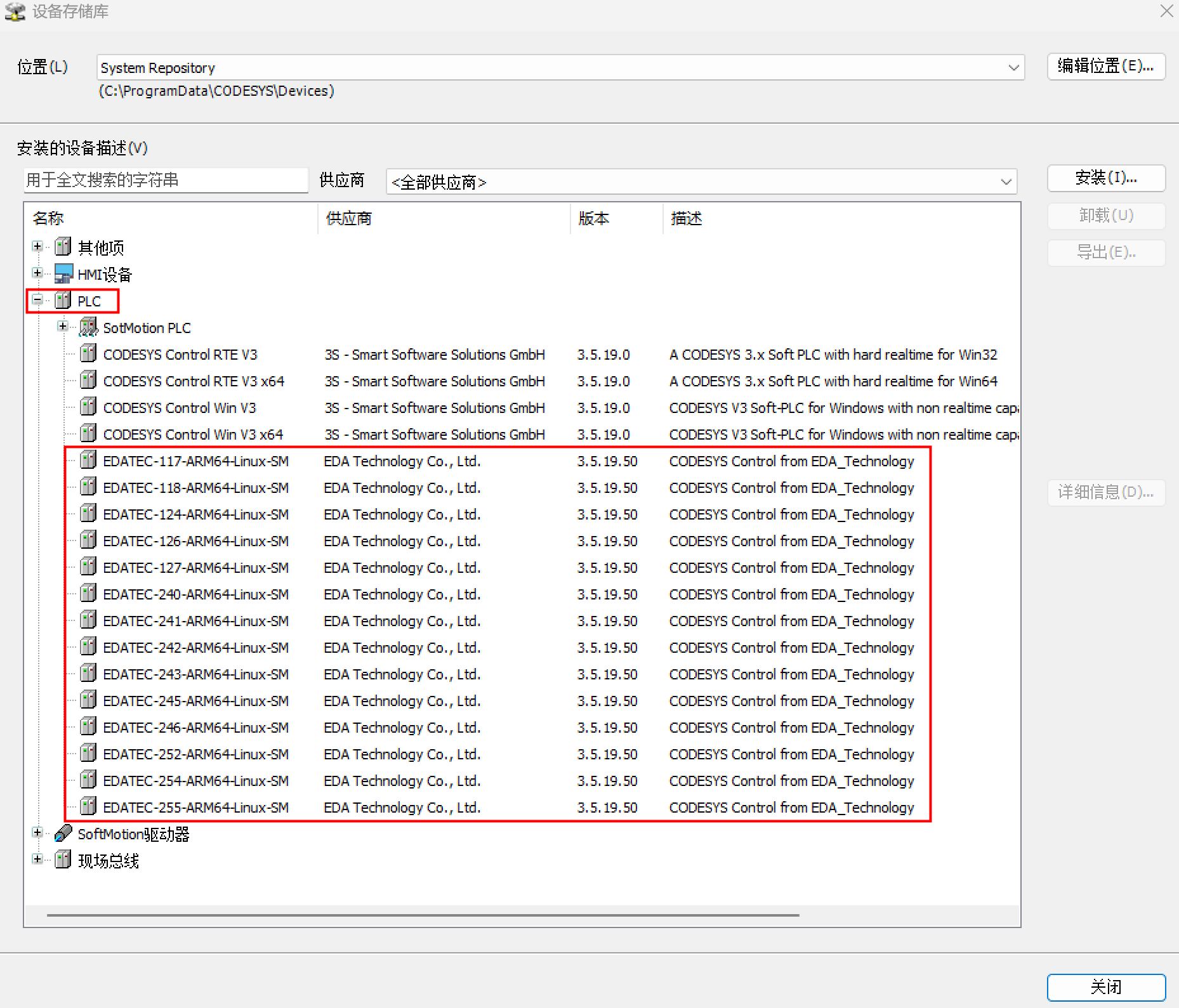

  1. 在打开的“设备存储库”窗格中查看已安装的具体的设备描述文件。
step-7

  1. 关闭“设备存储器”窗格。

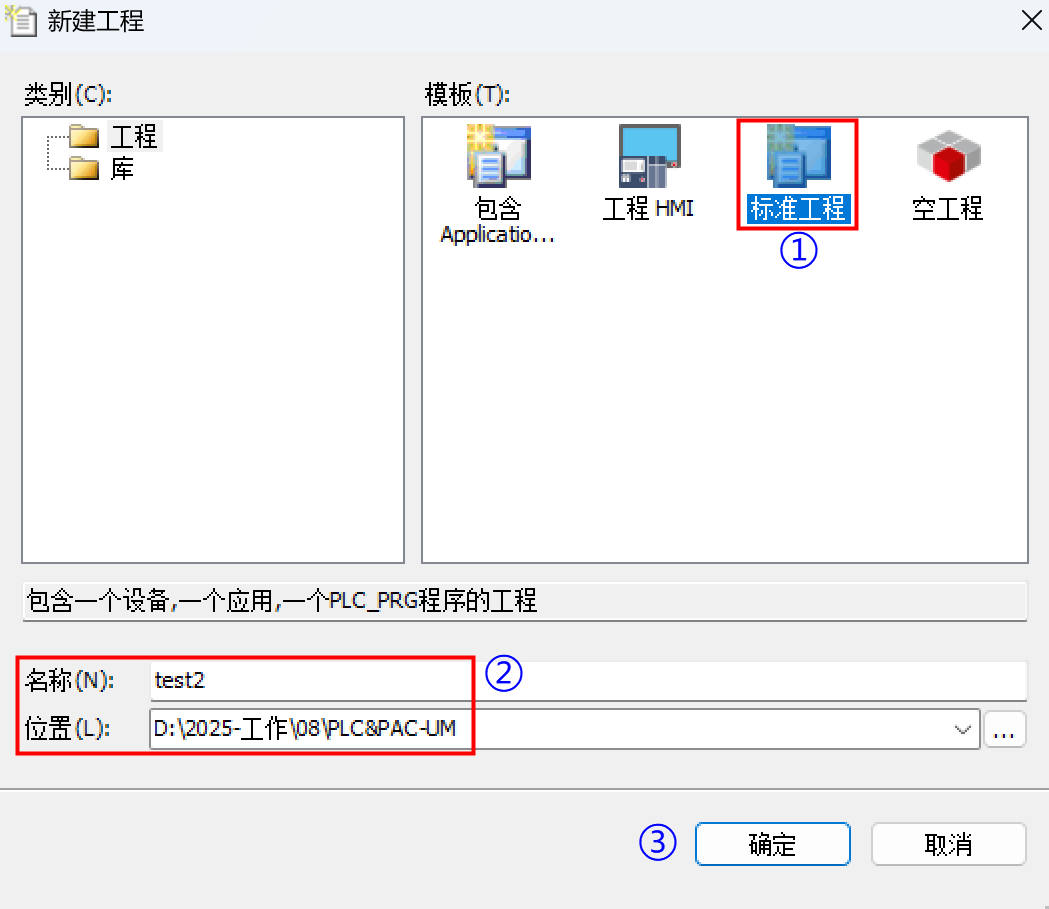

  2. 在菜单栏中选择“文件”→“新建工程”，打开“新建工程”窗格，创建一个标准工程。

step-8

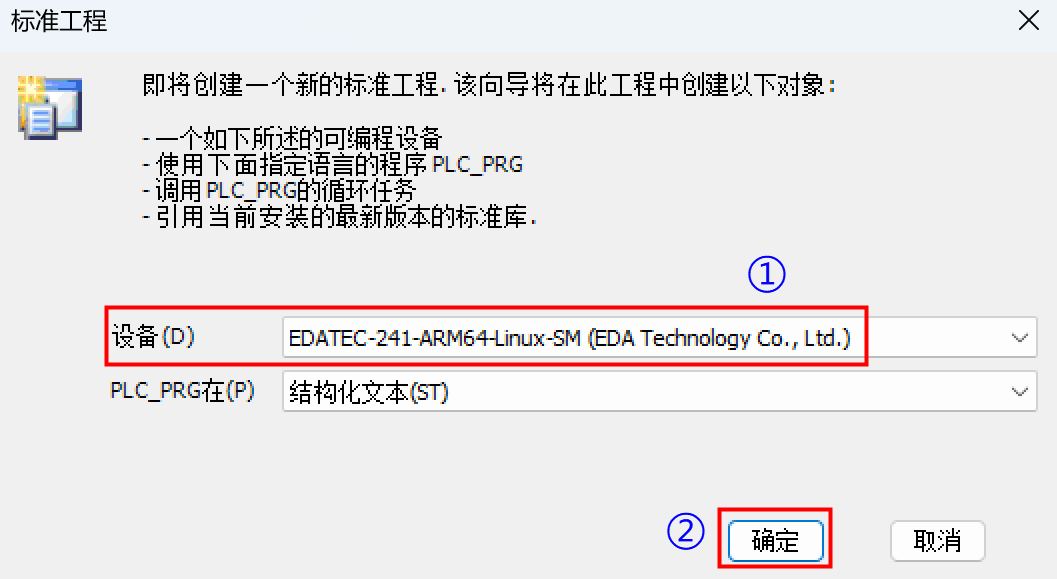

  1. 根据设备的实际授权类型选择已安装的设备描述文件（授权类型与设备描述的对应关系如下表），再单击“确定”。
step-9
订购编码*1功能编号设备描述文件名功能描述备注
ED-CODESYS-MC128EDATEC-128-ARM64-Linux-SM.devdesc.xmlEtherCAT Master, Modbus TCP Master, OPC UA Server, CANopen Manager, Modbus Serial Master, PROFINET Controller, Multicore 4 Cores 上市时间：2025-11-20
ED-CODESYS-TV-MC129EDATEC-129-ARM64-Linux-SM.devdesc.xmlEtherCAT Master, Modbus TCP Master, OPC UA Server, CANopen Manager, Modbus Serial Master, PROFINET Controller, TargetVisu, Multicore 4 Cores 上市时间：2025-11-20
ED-CODESYS-WV-MC130EDATEC-130-ARM64-Linux-SM.devdesc.xmlEtherCAT Master, Modbus TCP Master, OPC UA Server, CANopen Manager, Modbus Serial Master, PROFINET Controller, WebVisu, Multicore 4 Cores上市时间：2025-11-20
ED-CODESYS-TV-WV-MC131EDATEC-131-ARM64-Linux-SM.devdesc.xmlEtherCAT Master, Modbus TCP Master, OPC UA Server, CANopen Manager, Modbus Serial Master, PROFINET Controller, TargetVisu, WebVisu, Multicore 4 Cores上市时间：2025-11-20
ED-CODESYS-TV-WV-SM-CNC-MC143EDATEC-143-ARM64-Linux-SM.devdesc.xmlEtherCAT Master, Modbus TCP Master, OPC UA Server, CANopen Manager, Modbus Serial Master, PROFINET Controller, TargetVisu, WebVisu, Softmotion, CNC, Multicore 4 Cores上市时间：2025-11-20
ED-CODESYS-TV-SM-SC117EDATEC-117-ARM64-Linux-SM.devdesc.xmlEtherCAT Master, Modbus TCP Master, OPC UA Server, TargetVisu, Softmotion, Single Core停产时间：2025-06-27
ED-CODESYS-WV-SM-SC118EDATEC-118-ARM64-Linux-SM.devdesc.xmlEtherCAT Master, Modbus TCP Master, OPC UA Server, WebVisu, Softmotion, Single Core停产时间：2025-06-27
ED-CODESYS-SM-CNC-SC124EDATEC-124-ARM64-Linux-SM.devdesc.xmlEtherCAT Master, Modbus TCP Master, OPC UA Server, Softmotion, CNC, Single Core停产时间：2025-06-27
ED-CODESYS-WV-SM-CNC-SC126EDATEC-126-ARM64-Linux-SM.devdesc.xmlEtherCAT Master, Modbus TCP Master, OPC UA Server, WebVisu, Softmotion, CNC, Single Core停产时间：2025-06-27
ED-CODESYS-TV-WV-SM-CNC-SC127EDATEC-127-ARM64-Linux-SM.devdesc.xmlEtherCAT Master, Modbus TCP Master, OPC UA Server, TargetVisu, WebVisu, Softmotion, CNC, Single Core停产时间：2025-06-27
ED-CODESYS-MC240EDATEC-240-ARM64-Linux-SM.devdesc.xmlEtherCAT Master, Modbus TCP Master, OPC UA Server, Multicore 4 Cores2025-11-20升级为功能编号128，保持订购编码不变
ED-CODESYS-TV-MC241EDATEC-241-ARM64-Linux-SM.devdesc.xmlEtherCAT Master, Modbus TCP Master, OPC UA Server, TargetVisu, Multicore 4 Cores2025-11-20升级为功能编号129，保持订购编码不变
ED-CODESYS-WV-MC242EDATEC-242-ARM64-Linux-SM.devdesc.xmlEtherCAT Master, Modbus TCP Master, OPC UA Server, WebVisu, Multicore 4 Cores2025-11-20升级为功能编号130，保持订购编码不变
ED-CODESYS-TV-WV-MC243EDATEC-243-ARM64-Linux-SM.devdesc.xmlEtherCAT Master, Modbus TCP Master, OPC UA Server, TargetVisu, WebVisu, Multicore 4 Cores2025-11-20升级为功能编号131，保持订购编码不变
ED-CODESYS-TV-SM-MC245EDATEC-245-ARM64-Linux-SM.devdesc.xmlEtherCAT Master, Modbus TCP Master, OPC UA Server, TargetVisu, Softmotion, Multicore 4 Cores停产时间：2025-11-20
ED-CODESYS-WV-SM-MC246EDATEC-246-ARM64-Linux-SM.devdesc.xmlEtherCAT Master, Modbus TCP Master, OPC UA Server, WebVisu, Softmotion, Multicore 4 Cores停产时间：2025-11-20
ED-CODESYS-SM-CNC-MC252EDATEC-252-ARM64-Linux-SM.devdesc.xmlEtherCAT Master, Modbus TCP Master, OPC UA Server, Softmotion, CNC, Multicore 4 Cores停产时间：2025-11-20
ED-CODESYS-WV-SM-CNC-MC254EDATEC-254-ARM64-Linux-SM.devdesc.xmlEtherCAT Master, Modbus TCP Master, OPC UA Server, WebVisu, Softmotion, CNC, Multicore 4 Cores停产时间：2025-11-20
ED-CODESYS-TV-WV-SM-CNC-MC255EDATEC-255-ARM64-Linux-SM.devdesc.xmlEtherCAT Master, Modbus TCP Master, OPC UA Server, TargetVisu, WebVisu, Softmotion, CNC, Multicore 4 Cores 2025-11-20升级为功能编号143，保持订购编码不变
*1：ED-CODESYS-MC、ED-CODESYS-TV-MC、ED-CODESYS-WV-MC、ED-CODESYS-TV-WV-MC和ED-CODESYS-TV-WV-SM-CNC-MC在2025-11-20增加支持CANOpen Manager、Modbus Serial Master和PROFINET Controller总线，对应的功能编号升级为128、129、130、131和143，订购编码保持不变。

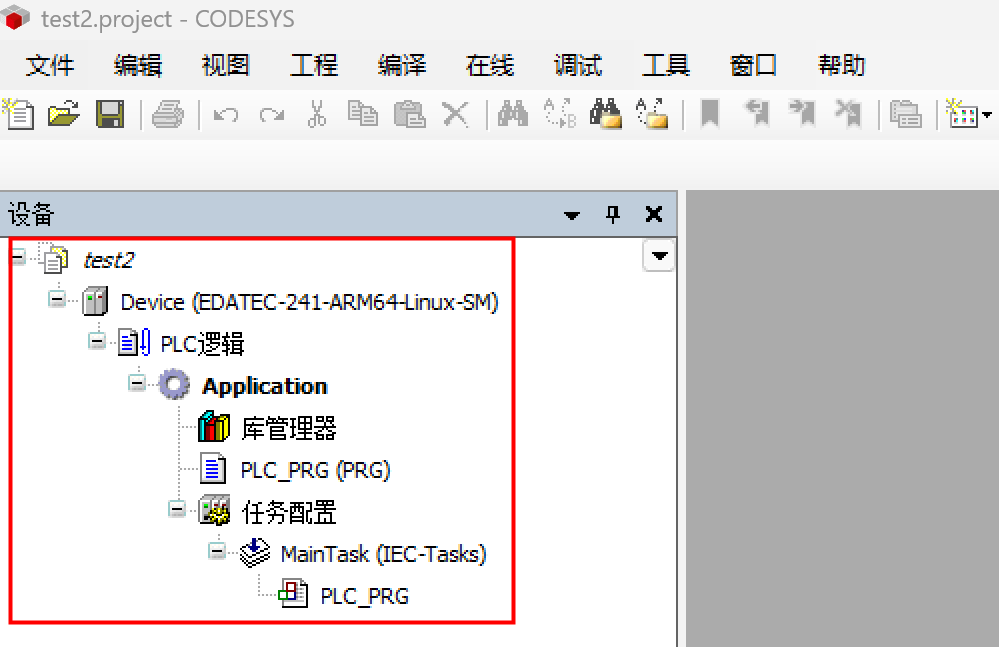

  1. 查看已创建的标准工程，如下图所示。
step-11
