3 配置网络

本章介绍如何使用ed-clte连接网络及配置各项网络参数。

3.1 连接网络

根据用户的网络是否需要配置APN，选择相应的连接方式。

3.1.1 无需配置APN场景

安装ed-clte完成后，若用户的4G网络无需配置APN，则网络会自动连接，用户可按以下步骤确认网络状态。

前提条件：

  • 设备已正常启动。
  • SIM卡已正确安装至SIM卡槽。

注意

SIM卡不支持带电插拔。

操作步骤：

  1. 打开命令窗格，执行如下命令，查询4G端口是否连接。
ifconfig

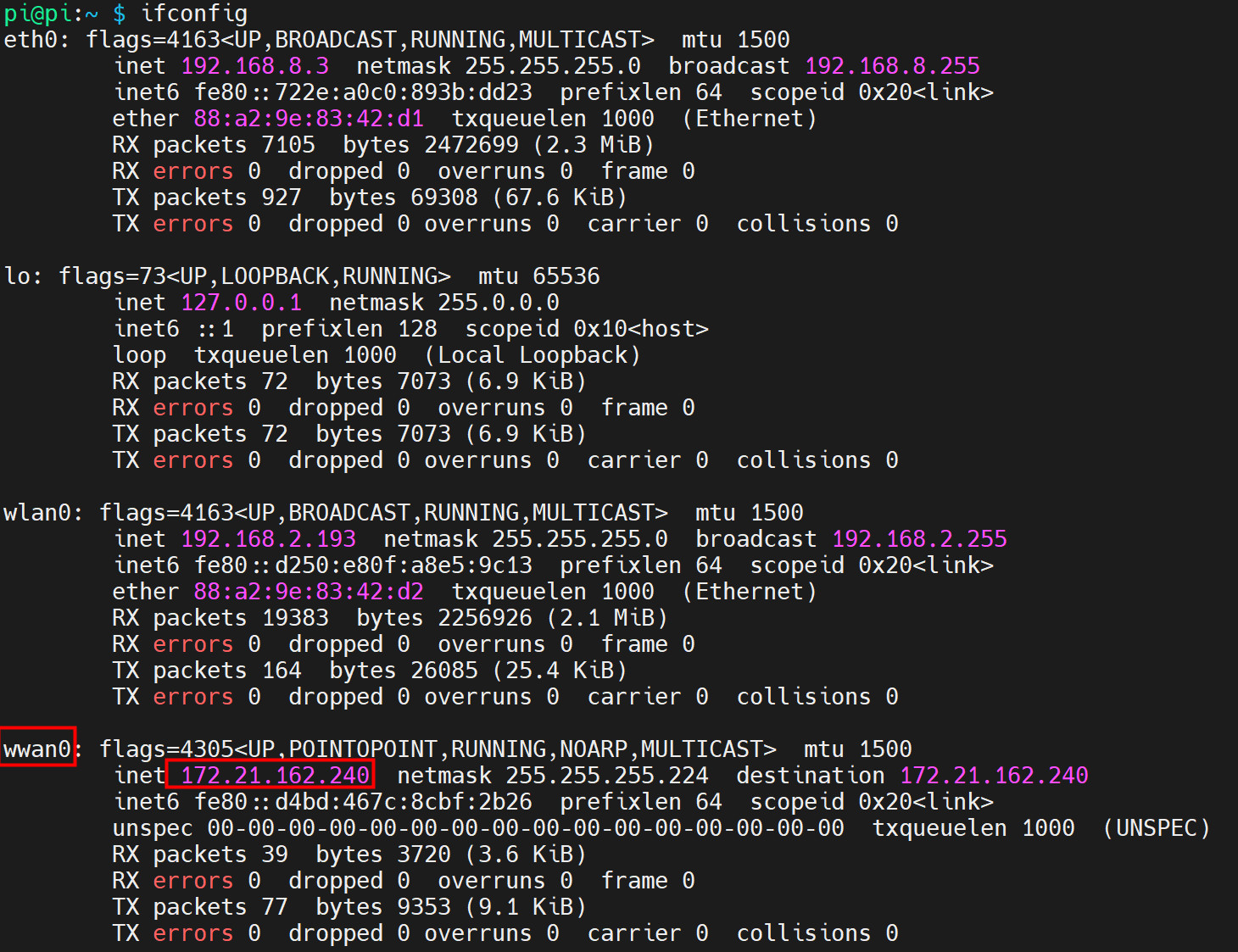

返回信息如下图（wwan0或usb0端口表示4G端口）：

wwan0
  • 若返回信息中wwan0/usb0端口显示了具体的IP地址，则表示4G端口已连接。
  • 若返回信息中wwan0/usb0端口未显示具体的IP地址，则表示4G端口未连接。

不同型号的设备4G网络的端口名称不同，具体如下表：

产品型号4G端口名
ED-IPC1100、ED-IPC1200、ED-IPC1220usb0
ED-IPC2100、ED-IPC2200、ED-IPC2600
ED-CM4SEN、ED-CM4MEDIA、ED-CM4IND
ED-IPC3100、ED-IPC3200、ED-IPC3600
ED-HMI2120-070C、ED-HMI2120-101C
ED-HMI2220-070C、ED-HMI2220-101C
ED-HMI2630-101C、ED-HMI3120-070C
ED-HMI3120-101C、ED-HMI3120-116C
ED-HMI3120-133C、ED-HMI3120-156C
ED-HMI3120-185C、ED-HMI3120-215C
ED-HMI3630-101C、ED-HMI3630-116C
ED-HMI3630-133C、ED-HMI3630-156C		wwan0
  1. 执行如下命令，查询4G服务状态和网络状态。
sudo systemctl status ed-lte-daemon.service

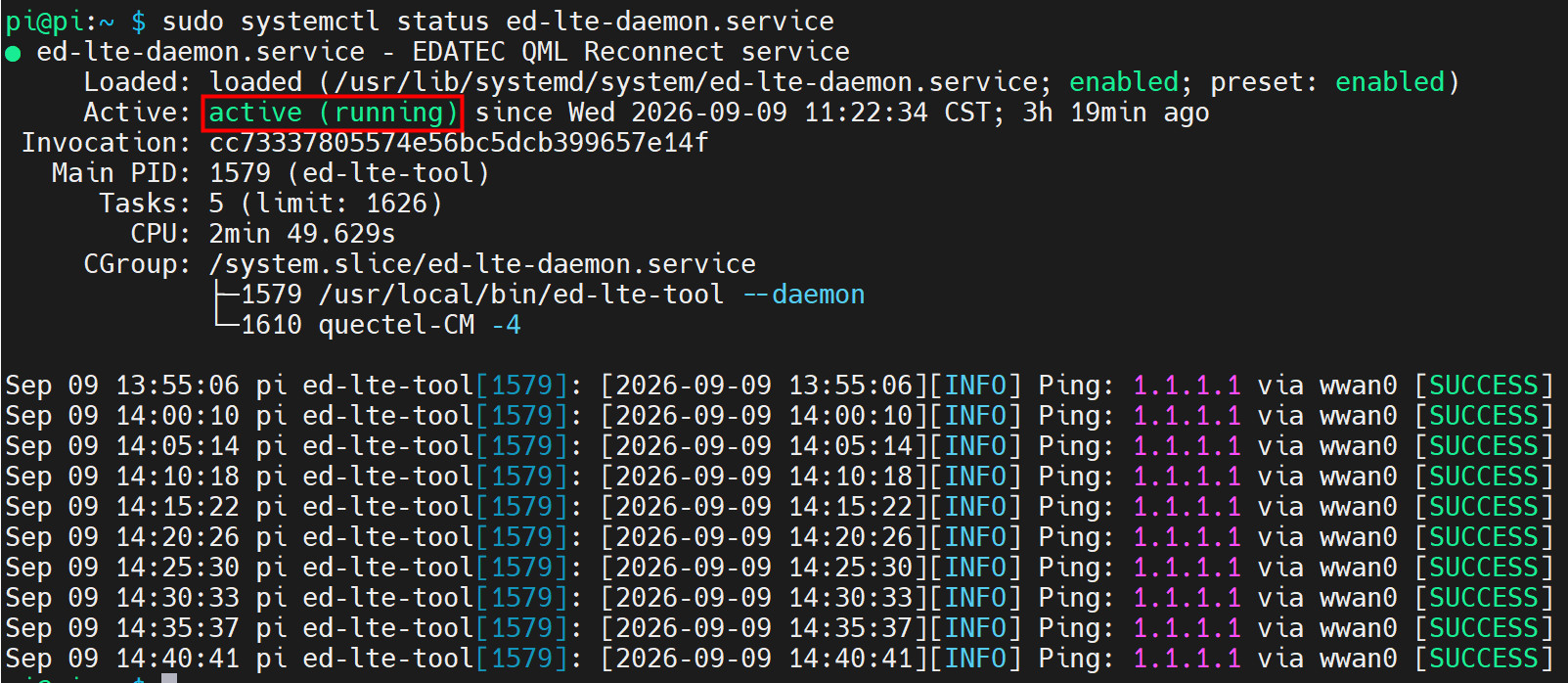

返回信息如下图：

active-running
  • 若返回信息中标注位置的信息为“Active：active (running)”，则表示4G服务状态正常。
  • 若返回信息中标注位置的信息为“Active：inactive (dead)”，则表示4G服务状态异常。
  • 网络连接信息中，如果状态为[SUCCESS]，则表示网络通信正常。

3.1.2 需配置APN场景

安装ed-clte完成后，若用户的4G网络需要配置APN，则可以参照如下步骤进行配置。

前提条件：

  • 设备已正常启动。
  • SIM卡已正确安装至设备的SIM卡槽。
  • 已获取APN的名称、用户名和密码，本文以如下的信息为例。
    • APN名称：APN1
    • 用户名：admin
    • 密码：admin

注意

SIM卡不支持带电插拔。

操作步骤：

  1. 打开命令窗格，依次执行如下命令，打开ed-qml.conf配置文件；
cd /etc/
sudo nano ed-qml.conf
  1. 按需设置“APN CONfig”中的“apn”、“apn_user”和“apn_password”。
apn-1

提示

在配置“apn”、“apn_user”和“apn_password”时，请删除参数前包含的#号，使配置的参数使能。

  1. 输入ctrl+o保存文件，再按Enter，最后输入ctrl+x退出文件编辑模式。

  2. 执行如下命令，重启4G服务，使配置生效。

sudo systemctl restart ed-lte-daemon.service
  1. 执行如下命令，查询4G端口是否连接。
ifconfig

返回信息如下图（wwan0或usb0端口表示4G端口）：

wwan0
  • 若返回信息中wwan0/usb0端口显示了具体的IP地址，则表示4G端口已连接。
  • 若返回信息中wwan0/usb0端口未显示具体的IP地址，则表示4G端口未连接。

不同型号的设备4G网络的端口名称不同，具体如下表：

产品型号4G端口名
ED-IPC1100、ED-IPC1200、ED-IPC1220usb0
ED-IPC2100、ED-IPC2200、ED-IPC2600
ED-CM4SEN、ED-CM4MEDIA、ED-CM4IND
ED-IPC3100、ED-IPC3200、ED-IPC3600
ED-HMI2120-070C、ED-HMI2120-101C
ED-HMI2220-070C、ED-HMI2220-101C
ED-HMI2630-101C、ED-HMI3120-070C
ED-HMI3120-101C、ED-HMI3120-116C
ED-HMI3120-133C、ED-HMI3120-156C
ED-HMI3120-185C、ED-HMI3120-215C
ED-HMI3630-101C、ED-HMI3630-116C
ED-HMI3630-133C、ED-HMI3630-156C		wwan0
  1. 执行如下命令，查询4G服务状态和网络状态。
sudo systemctl status ed-lte-daemon.service

返回信息如下图：

active-running
  • 若返回信息中标注位置的信息为“Active：active (running)”，则表示4G服务状态正常。
  • 若返回信息中标注位置的信息为“Active：inactive (dead)”，则表示4G服务状态异常。
  • 网络连接信息中，如果状态为[SUCCESS]，则表示网络通信正常。

3.2 基本配置命令

以下为常用的查询和配置命令，适用于网络连接异常的排查。

命令说明
sudo ed-lte-tool --daemon启动网络监测程序并自动连接网络
ifconfig查询4G端口是否连接，其中wwan0或usb0端口表示4G端口，如下图所示。
wwan0
  • 若wwan0/usb0端口显示了具体的IP地址，则表示4G端口已连接。
  • 若wwan0/usb0端口未显示具体的IP地址，则表示4G端口未连接。
sudo systemctl status ed-lte-daemon.service查询4G服务状态和网络状态，如下图所示
active-running
  • 若返回信息中标注位置的信息为“Active：active (running)”，则表示4G服务状态正常。
  • 若返回信息中标注位置的信息为“Active：inactive (dead)”，则表示4G服务状态异常。
  • 网络连接信息中，如果状态为[SUCCESS]，则表示网络通信正常。
sudo systemctl enable ed-lte-daemon.service使能网络服务
sudo systemctl start ed-lte-daemon.service启动网络服务
sudo systemctl stop ed-lte-daemon.service停止网络服务
sudo ed-lte-tool -m查看网络模块的信息
sudo ed-lte-tool -s查看网络信号强度
sudo ed-lte -c手动拨号上网
sudo ed-lte -d手动断开网络连接，断开后不支持自动重连
cd /var/log/ed-qmi/
sudo nano xxxx-xx-xx.log		进入/var/log/ed-qmi/目录下，查看指定日期的日志文件，其中xxxx-xx-xx为年-月-日，格式为2026-06-18
journalctl -u ed-lte-daemon.service查看网络的实时日志

提示

在4G端口连接正常的情况下，若查询到4G服务状态异常​，可依次执行如下命令，使能网络服务和启动网络服务。

sudo systemctl enable ed-lte-daemon.service
sudo systemctl start ed-lte-daemon.service

提示

如果设备带有4G指示灯，使用ed-clte成功连接到4G网络后，可通过4G指示灯的状态来确定是否已接入网络。

  • 4G指示灯点亮表示已经连接到4G网络。
  • 4G指示灯熄灭表示未连接到网络。

3.3 配置网络参数

网络连接成功后，用户可以通过编辑/etc/ed-qml.conf文件，按需配置各项网络参数。

提示

在配置参数时，请删除参数前的#号，使配置的参数生效。

3.3.1 配置4G模块复位

支持在ed-qml.conf配置文件中是使能4G模块复位。

操作步骤：

  1. 打开命令窗格，依次执行如下命令，打开ed-qml.conf配置文件；
cd /etc/
sudo nano ed-qml.conf
  1. 按需配置4G模块的复位的参数，4G模块的复位支持通过Pin编号、Pin名称和自定义脚本来实现，用户可根据实际情况选择一种方式来设置即可。
4g-reset
  • 通过Pin编号配置：
4g-reset
  • 通过Pin名称配置：
4g-reset
  • 通过自定义脚本配置：
4g-reset

每一款设备的Pin编号和Pin名称均存在差异，请按照实际的值来配置。

产品型号Pin编号Pin名称
ED-CM4SEN10-
ED-CM4MEDIA10-
ED-CM4IND10-
ED-IPC1100-4G_RST
ED-IPC1200-4G_RST
ED-IPC1220-4G_RST
ED-IPC2100-4G_RST
ED-IPC2200-4G_RST
ED-SBC2300-4G_RST
ED-IPC2600-4G_RST
ED-IPC3100-4G_RST
ED-IPC3200-4G_RST
ED-SBC3300-4G_RST
ED-IPC3600-4G_RST
ED-HMI2120-070C、ED-HMI2120-101C-4G_RST
ED-HMI2220-070C、ED-HMI2120-101C-4G_RST
ED-HMI2630-101C-4G_RST
ED-HMI3120-070C、ED-HMI3120-101C
ED-HMI3120-116C、ED-HMI3120-133C
ED-HMI3120-156C、ED-HMI3120-185C
ED-HMI3120-215C		-4G_RST
ED-HMI3630-101C、ED-HMI3630-116C、ED-HMI3630-133C、ED-HMI3630-156C-4G_RST

  1. 输入ctrl+o保存文件，再按Enter，最后输入ctrl+x退出文件编辑模式。

  2. 执行如下命令，重启4G网络服务，使配置生效。

sudo systemctl restart ed-lte-daemon.service

提示

4G模块复位参数配置完成后，在网络连接异常时，则会自动复位4G模块，间隔时间依次为30s、60s、120s、180s和2小时。

3.3.2 配置4G模块的LED

支持在ed-qml.conf配置文件中配置4G模块的LED。

操作步骤：

  1. 打开命令窗格，依次执行如下命令，打开ed-qml.conf配置文件；
cd /etc/
sudo nano ed-qml.conf

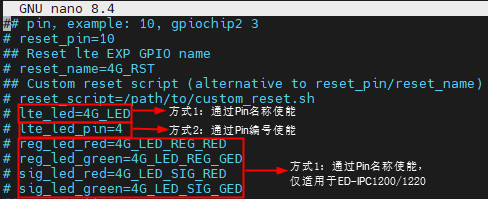

  1. 按需配置4G模块的LED，4G模块的LED支持通过Pin编号和LED名称来实现，用户可根据实际情况选择一种方式来设置即可。
4g-reset
  • 通过Pin编号配置：
4g-reset
  • 通过Pin名称配置：

4g-reset

4g-reset

每一款设备的4G模块的LED对应的Pin编号和名称均存在差异，请按照实际的值来配置。

产品型号LED的Pin编号LED名称
ED-IPC1100-4G_LED
ED-IPC1200-4G_LED_REG_RED
4G_LED_REG_GED
4G_LED_SIG_RED
4G_LED_SIG_GED
ED-IPC1220-4G_LED_REG_RED
4G_LED_REG_GED
4G_LED_SIG_RED
4G_LED_SIG_GED
ED-IPC2100-4G_LED
ED-IPC2200-4G_LED
ED-IPC2600-4G_LED
ED-IPC3100-4G_LED
ED-IPC3200-4G_LED
ED-IPC3600-4G_LED
ED-HMI2120-070C、ED-HMI2120-101C-4G_LED
ED-HMI2220-070C、ED-HMI2120-101C-4G_LED
ED-HMI2630-101C-4G_LED
ED-HMI3120-070C、ED-HMI3120-101C
ED-HMI3120-116C、ED-HMI3120-133C
ED-HMI3120-156C、ED-HMI3120-185C
ED-HMI3120-215C		-4G_LED
ED-HMI3630-101C、ED-HMI3630-116C
ED-HMI3630-133C、ED-HMI3630-156C		-4G_LED

提示

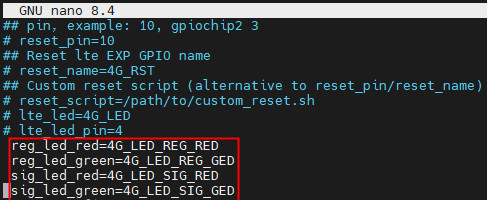

ED-IPC1200和ED-IPC1220包含2个双色4G指示灯，具有4个状态，建议的配置如下：

  • 4GR指示灯：
    reg_led_red=4G_LED_REG_RED
    reg_led_green=4G_LED_REG_GED

  • 4GS指示灯：
    sig_led_red=4G_LED_SIG_RED
    sig_led_green=4G_LED_SIG_GED

  1. 输入ctrl+o保存文件，再按Enter，最后输入ctrl+x退出文件编辑模式。

  2. 执行如下命令，重启4G网络服务，使配置生效。

sudo systemctl restart ed-lte-daemon.service

提示

4G模块LED配置完成后，4G的LED指示灯包含两种状态。

  • 在网络正在连接时，4G的LED指示灯闪烁。
  • 在网络正常连接后，4G的LED指示灯常亮。

3.3.3 配置APN

支持在ed-qml.conf配置文件中配置APN。

操作步骤：

  1. 打开命令窗格，依次执行如下命令，打开ed-qml.conf配置文件；
cd /etc/
sudo nano ed-qml.conf
  1. 按需设置“APN CONfig”中的“apn”、“apn_user”和“apn_password”。
apn-config
  • APN名称：用户自定义。
  • APN用户名：用户自定义。
  • APN密码：用户自定义。
  • APN认证类型：默认为pap，用户可根据SIM卡实际的类型来配置为chap或MschapV2。

配置示例如下：

apn-config-1

  1. 输入ctrl+o保存文件，再按Enter，最后输入ctrl+x退出文件编辑模式。

  2. 执行如下命令，重启4G网络服务，使配置生效。

sudo systemctl restart ed-lte-daemon.service

3.3.4 配置SIM卡密码

如果用户用于4G上网的SIM卡包含密码，则支持在ed-qml.conf配置文件中配置SIM卡密码。

操作步骤：

  1. 打开命令窗格，依次执行如下命令，打开ed-qml.conf配置文件；
cd /etc/
sudo nano ed-qml.conf

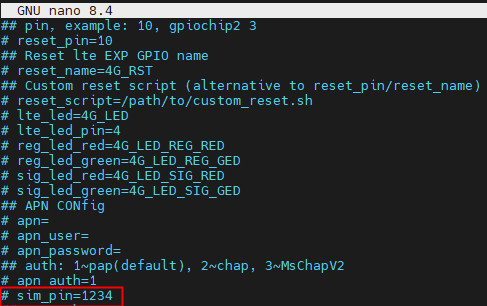

  1. 按需设置“sim_pin”。
sim-1
  • sim_pin：用户自定义。

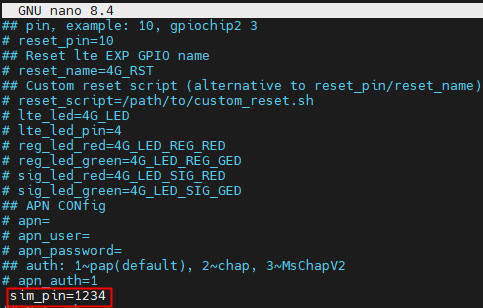

配置示例如下（设置密码为1234）：

sim-2

  1. 输入ctrl+o保存文件，再按Enter，最后输入ctrl+x退出文件编辑模式。

  2. 执行如下命令，重启4G网络服务，使配置生效。

sudo systemctl restart ed-lte-daemon.service

3.3.5 配置ping_server

由于部分用户使用的网络为内部网络，故需要配置ping_server为内部网址才可以正常检测网络的状态，支持在ed-qml.conf配置文件中配置网络的ping_server。

操作步骤：

  1. 打开命令窗格，依次执行如下命令，打开ed-qml.conf配置文件；
cd /etc/
sudo nano ed-qml.conf

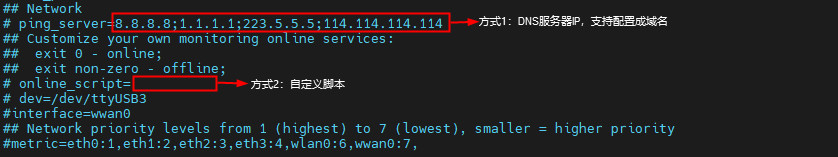

  1. 按需设置网络的ping_server。
dns-1
  • 默认的ping_server包含8.8.8.8、1.1.1.1、223.5.5.5和114.114.114.114等4个DNS服务器IP。
  • ping_server支持自定义设置，可指定为其他DNS服务器IP或域名（例如 baidu.com），同时也支持配置为自定义脚本。

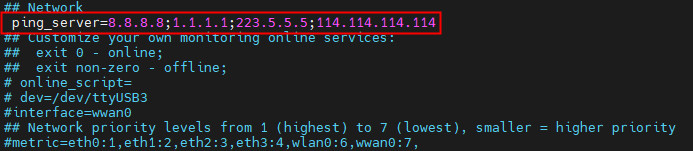

配置示例如下：

dns

  1. 输入ctrl+o保存文件，再按Enter，最后输入ctrl+x退出文件编辑模式。

  2. 执行如下命令，重启4G网络服务，使配置生效。

sudo systemctl restart ed-lte-daemon.service

3.3.6 配置网络优先级

支持在ed-qml.conf配置文件中配置网络优先级。

操作步骤：

  1. 打开命令窗格，依次执行如下命令，打开ed-qml.conf配置文件；
cd /etc/
sudo nano ed-qml.conf

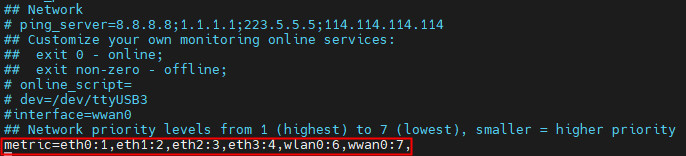

  1. 按需设置eth0、eth1、eth2、wlan0和wwan0的metric值，调整网络端口的优先级。
network
  • eth0、eth1和eth2：表示以太网端口，不同型号的设备包含的端口的数量不同。
  • wlan0：表示wi-fi端口。
  • wwan0：表示4G网络端口(部分设备的4G网络端口为usb0)。

端口对应的metric值越大，则对应端口的优先级越低，如上图所示网络优先级为：eth0 > eth1 > eth2 > wlan0 > wwan0

提示

设备出厂时默认的网络优先级为以太网 > Wi-Fi > 4G。

  • 若以太网未连接，则自动切换至Wi-Fi；
  • 若以太网和Wi-Fi均未连接，则自动切换至4G网络。

  1. 输入ctrl+o保存文件，再按Enter，最后输入ctrl+x退出文件编辑模式。

  2. 执行如下命令，重启4G网络服务，使配置生效。

sudo systemctl restart ed-lte-daemon.service
