3 安装设备

ED-HMI3010-133C设备支持嵌入式前安装，标准包装中包含嵌入式安装配件包（ED-ACCHMI-Front）。

前提条件：

• 已获取ED-ACCHMI-Front配件包（包含4颗M4*10螺钉、4颗M4*16螺钉和4个卡扣）。
• 已准备一把十字螺丝刀。

操作步骤：

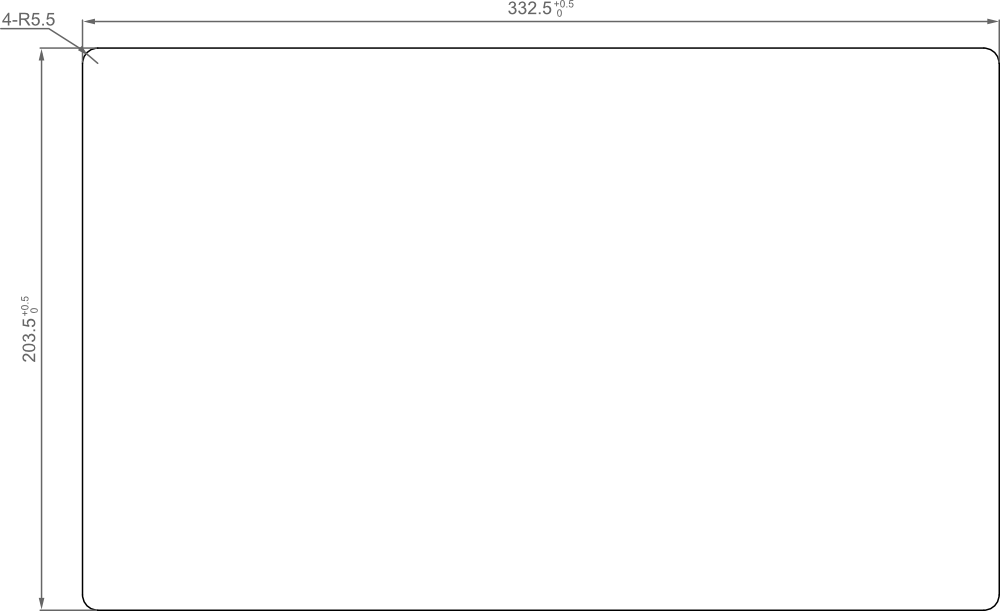

1. 根据ED-HMI3010-133C的尺寸，确定机柜的的开孔尺寸，如下图。
   单位：mm

2. 根据步骤 1 的孔径大小在机柜上钻孔。

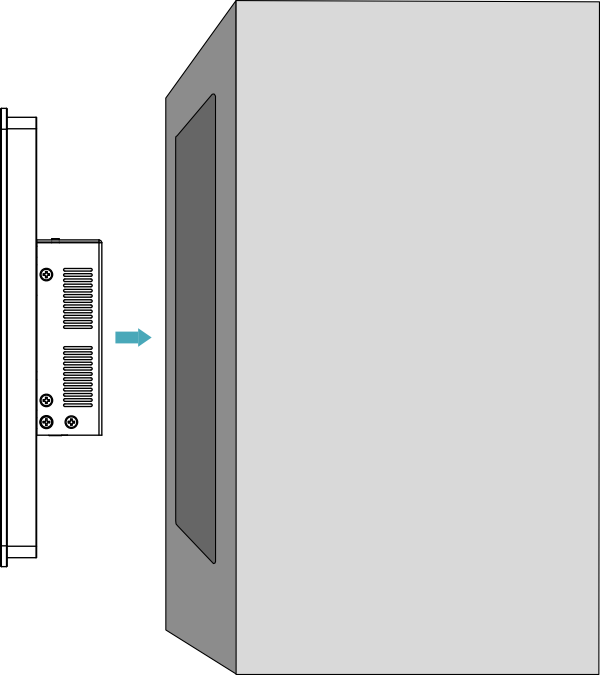

3. 将ED-HMI3010-133C从外部嵌入到机柜中。

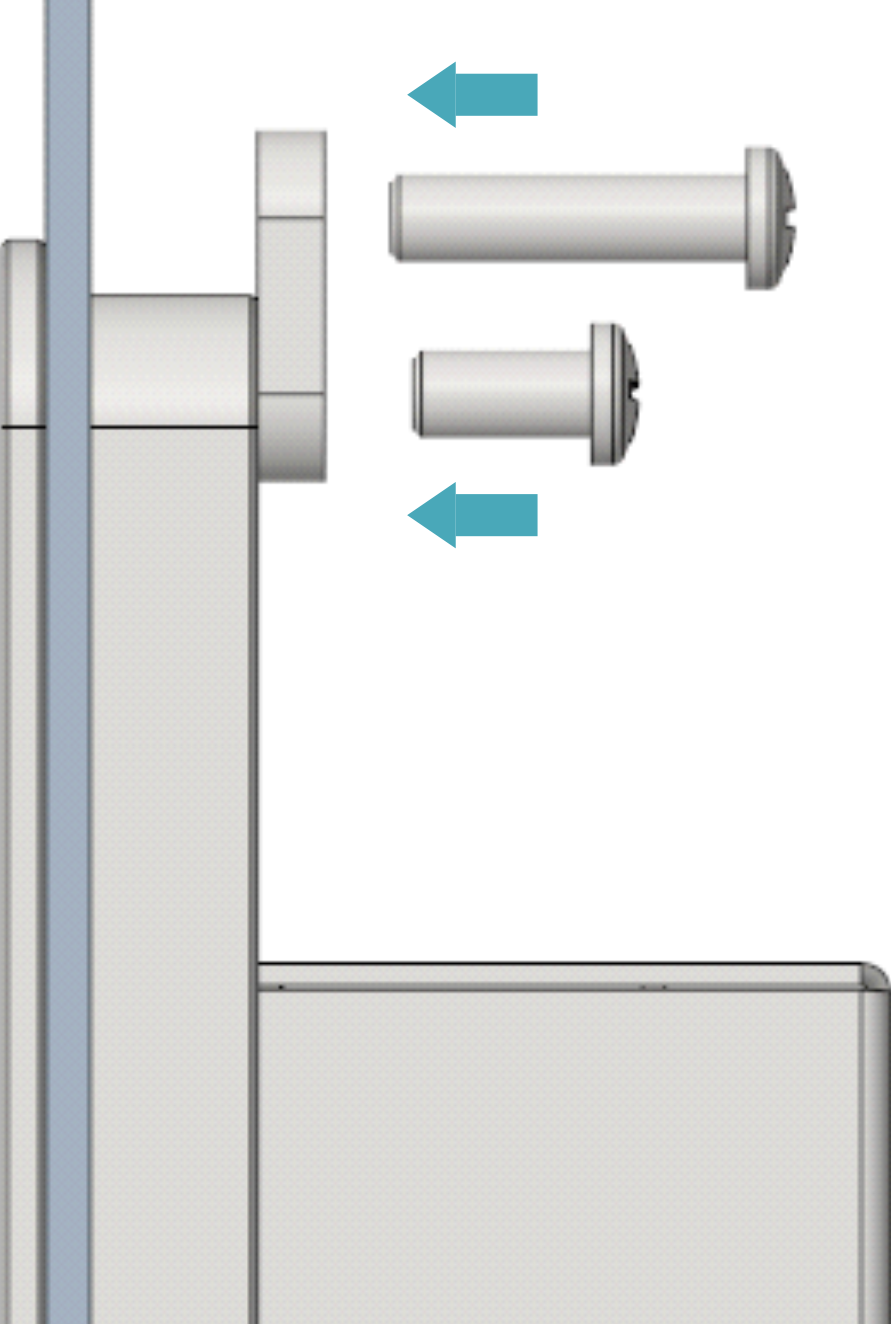

4. 将卡扣的螺丝孔（不带螺纹的孔）对准设备侧的卡扣安装孔。

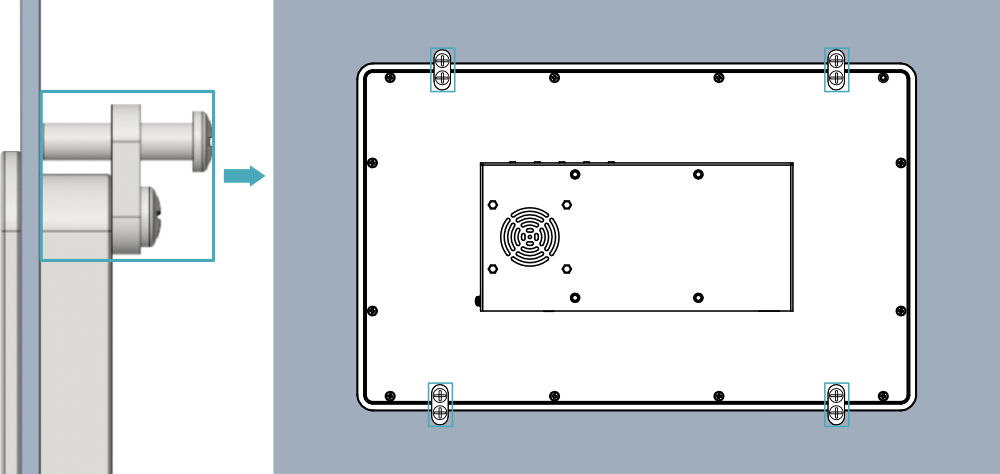

5. 使用4颗M4*10螺钉穿过卡扣顺时针拧紧，将卡扣固定至设备上；再使用4颗M4*16螺钉穿过卡扣的螺丝孔（带螺纹的孔）顶住机柜内侧顺时针拧到底。
