2 安装设备

本章介绍安装设备的具体操作。

2.1 安装 Raspberry Pi 4（可选）

若用户选购的产品型号中不包含 Raspberry Pi 4，则需要先安装 Raspberry Pi 4。

前提条件：

  • 已从包装盒中获取 ED-HMI2002-070C 和 SD 卡。
  • 已准备好 Raspberry Pi 4。
  • 已准备一把十字螺丝刀。

操作步骤：

  1. 将 SD 卡插入 Raspberry Pi 4 的 SD 卡槽中。
image-20240727121046246
  1. 用螺丝刀逆时针拧下 ED-HMI2002-070C 金属外壳上的 4 颗 M3 的螺钉，拆下金属外壳。
step-1
  1. 用螺丝刀逆时针拧下 ED-Pi4PCOOLER上的 3 颗 M2.5 的螺钉，拆下ED-Pi4PCOOLER。
step-2

提示

- ED-Pi4PCOOLER是可选的散热配件。
- 如果导热硅胶上有贴膜，请撕掉贴膜。

  1. 将 Raspberry Pi 4 放置在 LCD 屏背面，使 Raspberry Pi 4 的安装孔对准 LCD 屏背面的四个螺柱孔。
step-3
  1. 将FPC线穿过ED-Pi4PCOOLER上的预留孔。
step-4
  1. 将 FPC 线分别插入 Raspberry Pi 4 的 CAMERA 和 DISPLAY 接口。
step-5
  1. 使ED-Pi4PCOOLER上的三个安装孔与 Raspberry Pi 4上的安装孔对齐。
step-6
  1. 插入 3 颗 M2.5*12 螺钉和1颗M2.5*5螺钉，顺时针拧紧，将 Raspberry Pi 4和ED-Pi4PCOOLER 固定在 LCD 屏的背面。
step-7
  1. 将电源线插入 Raspberry Pi 4 上 40-Pin 的对应针脚。
step-8
  1. 盖上外壳，插入 4 颗 M3 的螺钉，顺时针拧紧，将外壳固定在 LCD 屏的背面。
step-9

2.2 嵌入式安装

ED-HMI2002-070C 设备支持嵌入式前安装，支持选配 ED-ACCHMI-Front 配件包（包含 4 个卡扣、4 颗 M4*10 螺钉和 4 颗 M4*16 螺钉）。

前提条件：

  • 已获取 ED-ACCHMI-Front 配件包（包含 4 个卡扣、4 颗 M4*10 螺钉和 4 颗 M4*16 螺钉）。
  • 已准备一把十字螺丝刀。

操作步骤：

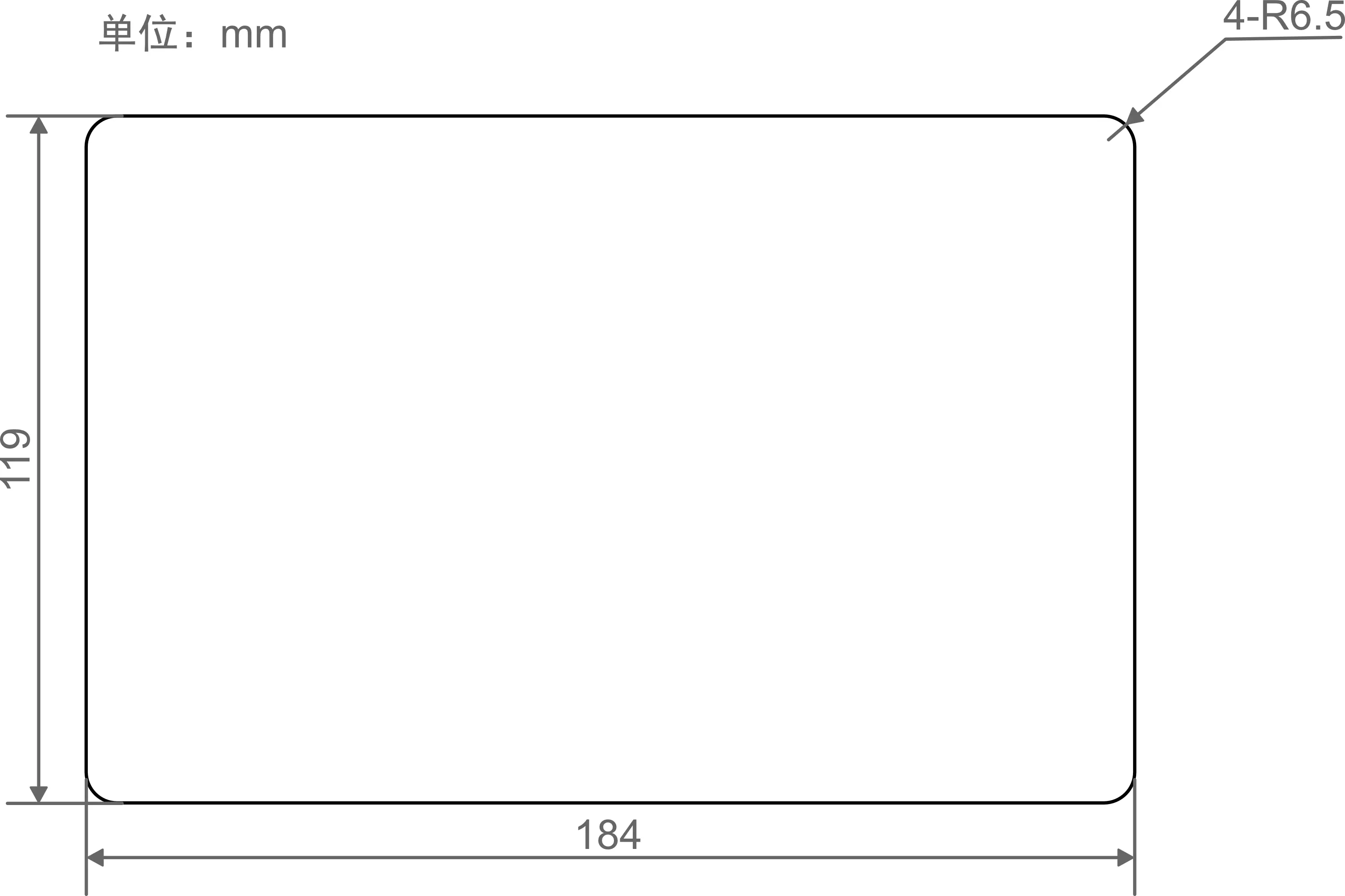

  1. 根据 ED-HMI2002-070C 的尺寸，确定机柜的的开孔尺寸，如下图。
  1. 根据步骤 1 的孔径大小在机柜上钻孔。
  2. 将 ED-HMI2002-070C 从外部嵌入到机柜中。
image-20240805173814748
  1. 将卡扣的螺丝孔（不带螺纹的孔）对准设备侧的卡扣安装孔。
image-20240722152938782
  1. 使用 4 颗 M4*10 螺钉穿过卡扣顺时针拧紧，将卡扣固定至设备上；再使用 4 颗 M4*16 螺钉穿过卡扣的螺丝孔（带螺纹的孔）顶住机柜内侧顺时针拧到底。
image-20240805174228529
