ED-CM4SEN

基于Raspberry Pi CM4的工业计算机

  • Broadcom BCM2711 4核ARM Cortex-A72 (ARM v8) 64位1.5GHz SoC
  • 高达8GB LPDDR4 RAM和32GB的eMMC，支持Micro SD Card扩展
  • 1 x Gigabit 网口，1 x HDMI，2 x USB 2.0
  • 1 x Gigabit Ethernet, 1 x HDMI, 2 x USB 2.0
  • 1 x RS232，4 x RS485，1 x CAN
  • 2.4GHz&5GHz Wi-Fi、蓝牙和4G无线方式
  • 8V~28V宽压电源输入，集成RTC和Buzzer
  • 金属外壳，支持导轨安装

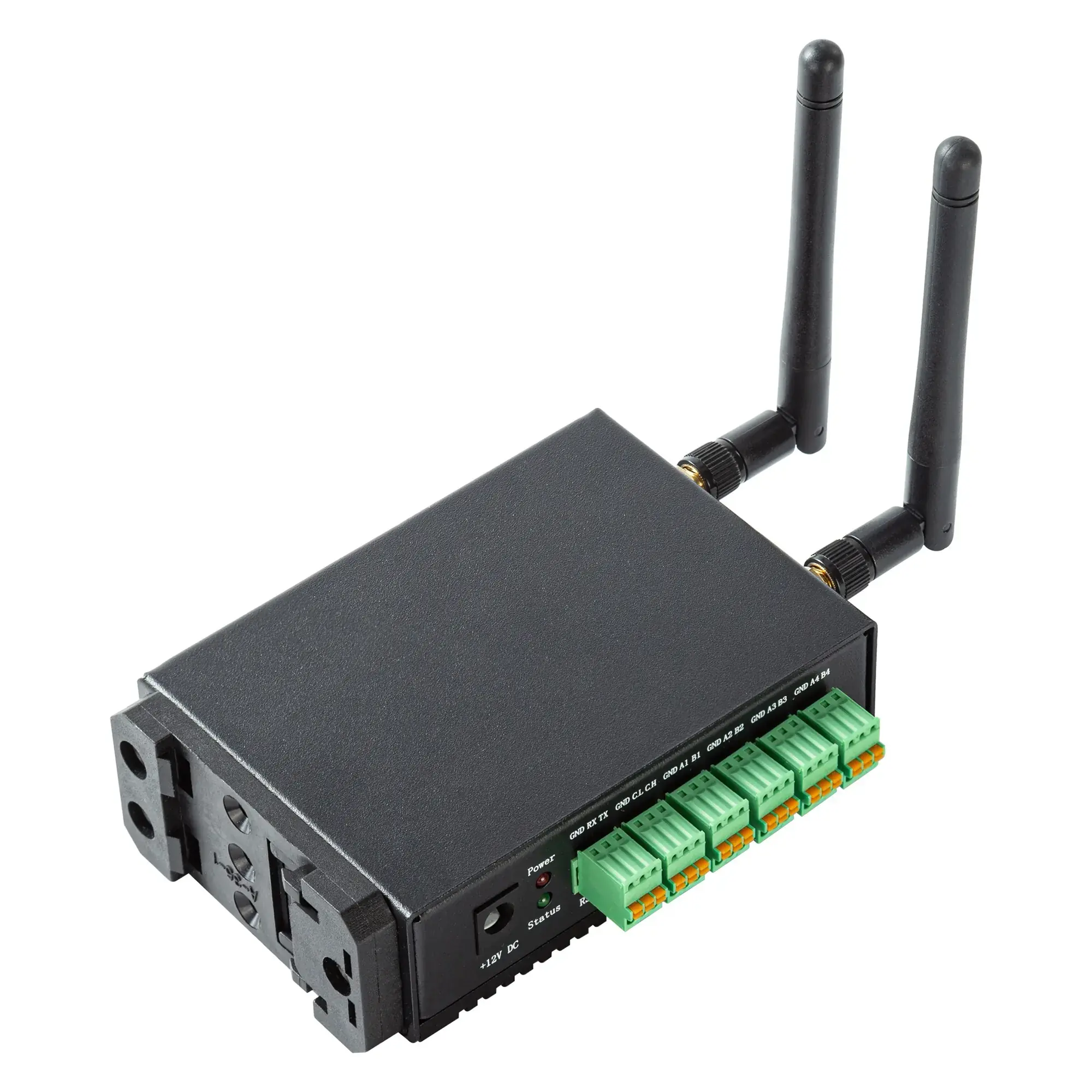

cm4sen0

规格参数

System
CPUBroadcom BCM2711 4核Cortex-A72 (ARM v8) 64位1.5GHz SoC
VPUH.265 (HEVC)，最高支持4Kp60解码
H.264，最高支持1080p60解码和1080p30编码
GPUOpenGL ES 3.1 & Vulkan 1.0
内存1GB/2GB/4GB/8GB LPDDR4-3200 SDRAM可选
存储8GB/16GB/32GB eMMC闪存可选
Micro SD卡槽 (用于扩展用户数据存储)
软件参数
操作系统 Raspberry Pi OS(Desktop) 32-bit
Raspberry Pi OS(Lite) 32-bit
Raspberry Pi OS(Desktop) 64-bit
Raspberry Pi OS(Lite) 64-bit
前面板I/O
电源接口1 x DC输入，DC Jack连接器，支持8V~28V输入
RS232接口1 xRS232接口，3-Pin 2.5mm间距凤凰端子，信号定义为GND/TX/RX
CAN接口1 xCAN接口，3-Pin 2.5mm间距凤凰端子，信号定义为GND/CL/CH
RS4854 xRS485接口，12-Pin 2.5mm间距凤凰端子，单路信号定义为GND/A/B
后面板I/O
SD卡槽1 x Micro SD卡槽，支持安装SD卡，用于存储用户数据
SIM卡槽1 x Nano SIM卡槽，用于安装获取4G信号的SIM卡
HDMI接口1 x HDMI，type A接口，兼容HDMI 2.0标准，分辨率支持4K 60Hz
USB接口2 x USB 2.0，type A接口，每一路最高支持480Mbps传输速率
1000M以太网接口1 x 以太网接口 (10/100/1000M自适应)，RJ45端子，用于接入以太网
侧面板I/O
天线接口2 x SMA接口 (选配)，连接4G和Wi-Fi/BT天线
按键和指示灯
Power1 x 电源指示灯，红色，用于查看设备上电和断电的状态
Status1 x 系统状态指示灯，绿色，用于查看设备的工作状态
内部I/O
Micro USB接口1 x Micro USB，支持通过此接口对系统进行eMMC烧录
5V 1A电源1 x DC输出，2-Pin 1.0mm间距线对板连接器，5V 1A输出, 引脚定义为GND/5V
HDMI1 x FPC HDMI，40-Pin 0.5mm间距FPC连接器, 预留连接扩展的LCD屏，支持USB/I2C触屏和背光调节
DSI1 x FPC DSI，30-Pin 0.5mm间距FPC连接器, 预留连接扩展的LCD屏，支持USB/I2C触屏和背光调节
扩展功能
RTC中国区销售默认配置CR1220纽扣电池，保障系统时钟不受设备下电的影响
Buzzer根据实际应用可配置提示或异常，实现报警功能
电气参数
输入电压8V ~ 28V DC
最大功耗18W (Max)
机械参数
尺寸102mm x 73mm x 35.2mm (长x宽x高，不包含导轨和天线)
重量500g
安装方式导轨安装
无线
Wi-Fi/蓝牙 (选配)支持2.4GHz&5GHz双频Wi-Fi和蓝牙5.0，带天线
  • 2.4GHz Wi-Fi：兼容IEEE 802.11 b/g/n
  • 5GHz Wi-Fi：兼容IEEE 802.11 a/n/ac
  • 蓝牙兼容2402MHz ~ 2480MHz频段
4G (选配)

通过Mini PCIe接口实现与多种4G LTE模块连接，带天线

  • EC20-CE模块 (China/India)
    • LTE FDD: B1/B3
    • LTE TDD: B38/B39/B40/B41
    • TDSCDMA: B34/B39
    • WCDMA: B1
    • CDMA 1x/EVDO: BC0
    • GSM: 900/1800MH
  • EC25-AFX模块 (North America)
    • LTE-FDD:B2/B4/B5/B12/B13/B14/B66/B71
    • LTE-TDD
    • WCDMA: B2/B4/B5
    • GSM/EDGE
  • EC25-AUX模块 (Latin America/Australia/New Zealand)
    • LTE-FDD: B1/B2/B3/B4/B5/B7/B8/B28
    • LTE-TDD: B40
    • WCDMA: B1/B2/B4/B5/B8
    • GSM/EDGE: B2/B3/B5/B8
  • EC25-EUX模块 (Europe/Middle East/Africa/Thailand)
    • LTE-FDD: B1/B3/B7/B8/B20/B28A
    • LTE-TDD: B38/B40/B41
    • WCDMA: B1/B8
    • GSM/EDGE: B3/B8
环境参数&法规
工作温度-25°C ~ 60°C
存储温度-25°C ~ 60°C
工作环境湿度5% ~ 95% (非冷凝)
认证
  • FCC
    • FCC 47 CFR Part 15 Subpart B
  • CE
    • EN IEC 62368-1/EN IEC 62311/EN IEC 61000-3-2/EN IEC 61000-3-3
    • EN 55032/EN 55035
    • EN 301 489-1/EN 301 489-3/EN 301 489-17/EN 301 489-52
    • EN 301 328/EN 301 440/EN 301 511/EN 301 908-1/EN 301 908-2

系统框图

cm4sen1

产品尺寸

Unit: mm

cm4sen2

订购编码

cm4sen3

可选配件

可根据实际需要选配电源适配器。

订购编码描述图片
ED-PSU1202-UK100~240VAC to12VDC/2A Adapter, with UK AC plug,
5.5mm DC plug		cm4sen4.png
ED-PSU1202-US100~240VAC to 12VDC/2A Adapter, with US AC plug,
5.5mm DC plug
ED-PSU1202-AU100~240VAC to 12VDC/2A Adapter, with AU AC plug,
5.5mm DC plug
ED-PSU1202-EU100~240VAC to 12VDC/2A Adapter, with EU AC plug,
5.5mm DC plug
ED-PSU1202-UK-2.5P100~240VAC to12VDC/2A Adapter, with UK AC plug,
2.5mm Pitch Phoenix		cm4sen5.png
ED-PSU1202-US-2.5P100~240VAC to 12VDC/2A Adapter, with US AC plug,
2.5mm Pitch Phoenix
ED-PSU1202-AU-2.5P100~240VAC to 12VDC/2A Adapter, with AU AC plug,
2.5mm Pitch Phoenix
ED-PSU1202-EU-2.5P100~240VAC to 12VDC/2A Adapter, with EU AC plug,
2.5mm Pitch Phoenix
NOTE: 每一个型号仅包含UK、US、AU和EU插头中的一种。

包装清单

  • 1 x ED-CM4SEN主机
  • [选配Wi-Fi/BT版本] 1 x 2.4GHz/5GHz Wi-Fi/BT天线
  • [选配4G版本] 1 x 4G/LTE天线
