ED-ANT-C
Wi-Fi FPC天线
ED-ANT-C是一款采用IPEX-1接口的双频Wi-Fi FPC天线，可直接连接至主板对应接口，有效增强Wi-Fi信号的发射与接收性能，从而提升主板无线网络连接的稳定性与可靠性。
规格参数
| 参数 | 规格 |
|---|---|
| 天线形式 | FPC+Cable |
| 工作频段（MHz） | 2400 ~ 2500, 5150 ~ 5850 |
| 增益（dBi） | 2450MHz：3.5 5500MHz: 3.1 |
| 天线效率（%） | 2450MHz：51.5 5500MHz: 43.5 |
| 电压驻波比 | ＜ 2.5:1 |
| 极化方式 | 线极化 |
| 辐射方向 | 全向 |
| 馈电阻抗（ohm） | 50 |
| 功率容量（dBm） | 33 |
| 天线接口 | IPEX-1 |
| 天线尺寸 (mm) | 59.45 x 21.7 |
| 重量（g） | 5 |
| 输入特性测试 | 使用Agilent E5071C矢量网络分析仪 |
| 无线辐射特性测试 | 使用微波暗室 |
| 工作温度（℃） | -30°-70° |
| 储存温度（℃） | -30°-70° |
匹配电路
反射损耗
| Fre (MHz) | S11 (dB) |
|---|---|
| 2400 | -10.7 |
| 2500 | -17.7 |
| 5150 | -6.6 |
| 5850 | -5.5 |
天线方向图
2D方向图：
3D方向图：
天线效率和增益
| 频率（MHz） | 增益（dB） | 效率（dB） | 效率（%） |
|---|---|---|---|
| 2400 | 3 | -2.8 | 52.1 |
| 2410 | 2.9 | -2.9 | 51.8 |
| 2420 | 3 | -3 | 50.5 |
| 2430 | 3.3 | -3 | 50.6 |
| 2440 | 3.4 | -2.9 | 51.1 |
| 2450 | 3.5 | -2.9 | 51.5 |
| 2460 | 3.5 | -2.8 | 52.8 |
| 2470 | 3.3 | -2.8 | 52.8 |
| 2480 | 3.7 | -2.6 | 54.8 |
| 2490 | 3.7 | -2.5 | 55.6 |
| 2500 | 3.4 | -2.7 | 54.2 |
| 5150 | 3.3 | -3.8 | 41.4 |
| 5200 | 3.2 | -3.7 | 42.9 |
| 5250 | 3.1 | -3.8 | 42.1 |
| 5300 | 3.1 | -3.8 | 42.1 |
| 5350 | 3.2 | -3.6 | 43.6 |
| 5400 | 3.3 | -3.4 | 45.2 |
| 5450 | 3.2 | -3.5 | 44.6 |
| 5500 | 3.1 | -3.6 | 43.5 |
| 5550 | 3.3 | -3.6 | 43.2 |
| 5600 | 3.3 | -3.6 | 43.7 |
| 5650 | 2.9 | -3.7 | 42.8 |
| 5700 | 3.2 | -3.5 | 44.8 |
| 5750 | 3.4 | -3.6 | 43.2 |
| 5800 | 3.4 | -3.9 | 40.5 |
| 5850 | 3.2 | -4 | 39.7 |

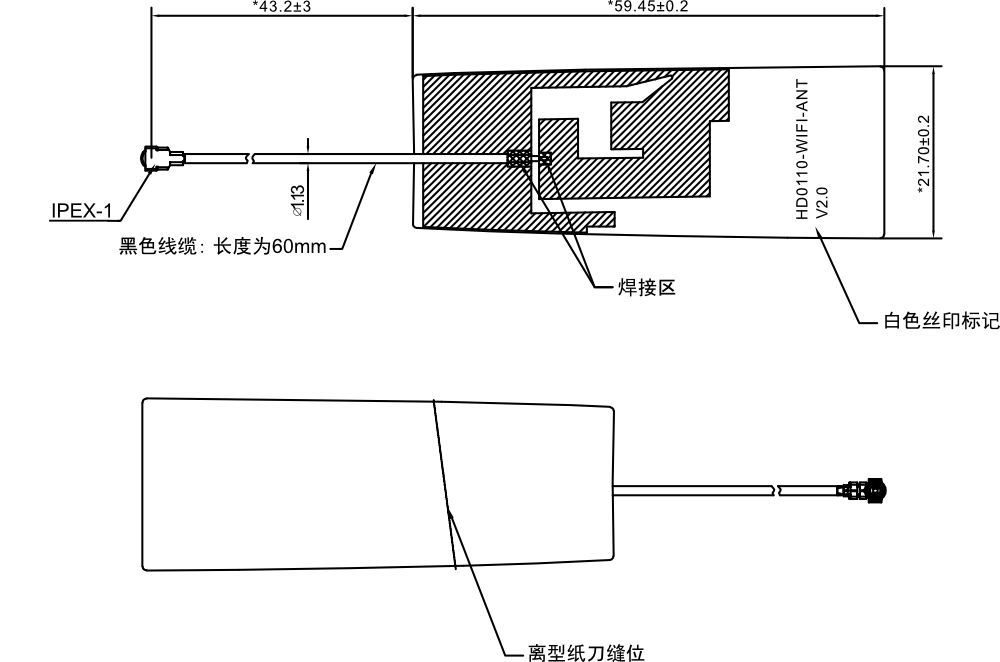

产品尺寸
单位：mm
订购编码
| 型号 | 描述 |
|---|---|
| ED-ANT-C | Wi-Fi FPC天线 |
包装清单
- 1 x ED-ANT-C
