3 安装设备

本章介绍安装设备的具体操作。

3.1 PLC设备安装

ED-PLC2010系列设备出厂时，默认标配并已安装导轨支架。

操作步骤：

1. 将设备的带导轨支架侧对着待安装的轨道，将支架的上侧套在轨道上侧。

2. 向下按压导轨支架下侧的卡扣，直到支架可以扣在轨道上，同时将电源模块沿着箭头方向推入DIN卡销，固定在DIN导轨上。

3.2 I/O模块安装

I/O模块支持安装在DIN导轨上。

操作步骤：

下文仅以8端子模块的安装为例进行说明。

1. 对齐I/O模块的缺口处。

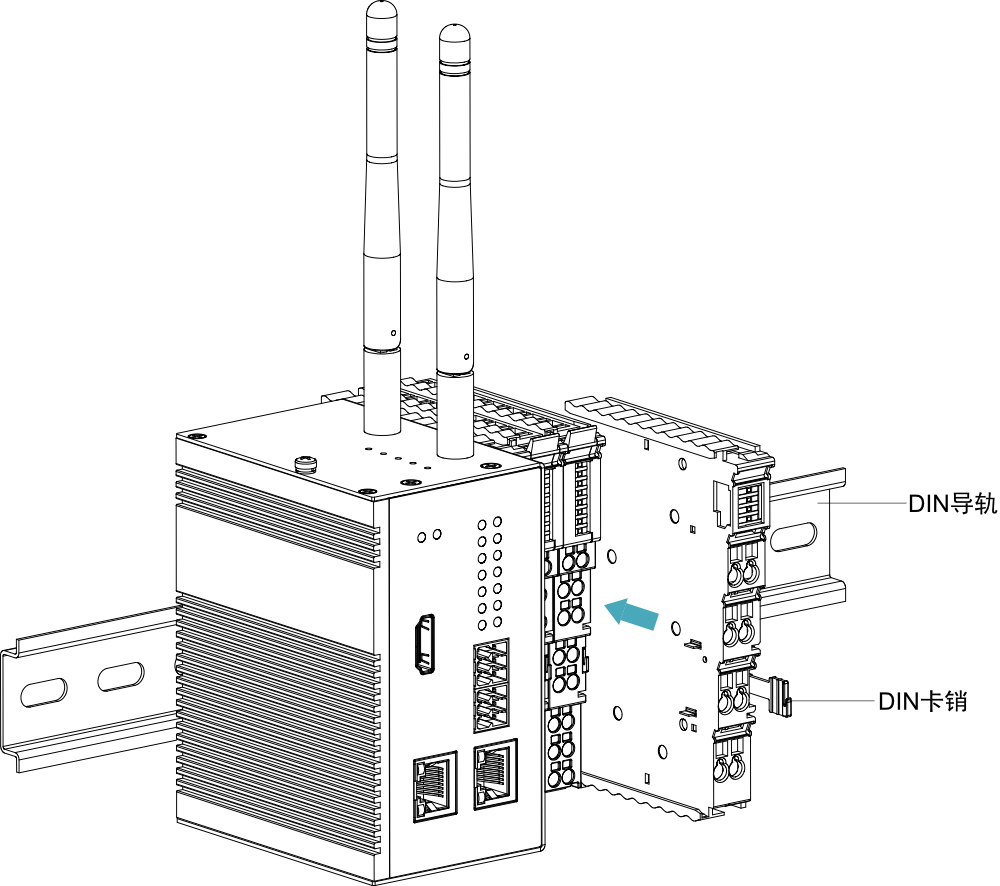

2. 将I/O模块沿着箭头方向推入DIN卡销，将I/O模块固定在DIN导轨上。
