5 系统配置
本章介绍系统配置的具体操作。
警告
ED-PAC3630设备默认已预装CODESYS授权，重新安装操作系统会使CODESYS授权丢失，请勿自行安装操作系统。
5.1 查找设备IP
5.2 远程登录
5.3 配置存储设备
5.4 配置以太网 IP
5.5 配置 Buzzer
5.6 配置 RTC
5.7 配置 USER 指示灯
5.8 配置串口
介绍RS232和RS485的配置方法。
5.8.1 安装picocom工具
在Linux环境下，可以通过picocom工具对串口RS232和RS485进行调试。
执行如下命令，安装picocom工具。
sudo apt-get install picocom
5.8.2 配置 RS232
ED-PAC3630包含2路RS232接口，其对应的COM口和设备文件，具体如下表：
| RS232口数量 | 对应的COM口 | 对应设备文件 |
|---|---|---|
| 2 | COM1, COM3 | /dev/com1, /dev/com3 |
前提条件：
已完成ED-PAC3630的RS232端口与外部设备的连接。
操作步骤：
- 执行如下命令打开串口com1，并配置串口波特率为115200。
picocom -b 115200 /dev/com1
- 按需输入命令来控制外部设备。
5.8.3 配置 RS485
ED-PAC3630包含2路RS485接口，其对应的COM口和设备文件，具体如下表：
| RS485口数量 | 对应的COM口 | 对应设备文件 |
|---|---|---|
| 2 | COM2, COM4 | /dev/com2, /dev/com4 |
前提条件：
已完成ED-PAC3630的RS485端口与外部设备的连接。
操作步骤：
- 执行如下命令打开串口com4，并配置串口波特率为115200。
picocom -b 115200 /dev/com4
- 按需输入命令来控制外部设备。
5.9 配置DI
ED-PAC3630包含8路DI接口，用户可以根据实际需求进行配置。
前提条件：
已完成ED-PAC3630的DI接口与外部传感器的连接。
操作步骤：
- 依次执行如下命令，检测和安装gpiod工具。
sudo apt update
sudo apt install gpiod
- 执行如下命令，读取对应DI口的数据
gpiofind DI0 | awk '{print substr($0,9)}' | xargs -i bash -c "gpioget {}"
DI0表示对应的接口编号
5.10 配置DO
ED-PAC3630包含8路DO接口，用户可以根据实际需求进行配置。
前提条件：
已完成ED-PAC3630的DO接口与外部负载的连接。
操作步骤：
- 依次执行如下命令，检测和安装gpiod工具。
sudo apt update
sudo apt install gpiod
- 执行如下命令，设置输出为高电平或低电平。
- 设置输出为高电平
gpiofind DO0 | awk '{print substr($0,9)}' | xargs -i bash -c "gpioset {}=1"
其中DO0表示对应的接口编号，1表示管脚为高电平
- 设置输出为低电平
gpiofind DO0 | awk '{print substr($0,9)}' | xargs -i bash -c "gpioset {}=0"
其中DO0表示对应的接口编号，0表示管脚为低电平
5.11 配置CAN接口
5.11.1 安装can-utils工具
依次执行如下命令，检测和安装can-utils工具。
sudo apt update
sudo apt install can-utils
5.11.2 设置CAN接口状态
前提条件：
已完成ED-PAC3630的CAN接口与外部设备的连接。
操作步骤：
- 执行如下命令，设置CAN接口的波特率为1000000。
sudo ip link set canb0 type can bitrate 1000000
其中canb0为端口号，取值包含canb0和canb1。
- 执行如下命令，打开CAN接口。
sudo ip link set canb0 up
其中canb0为端口号，取值包含canb0和canb1
- 执行如下命令，设置CAN接口的通信。
- 接收数据：
candump canb0
- 发送数据：
cansend canb0 123#1122334455667788
其中canb0为端口号，取值包含canb0和canb1。
123#1122334455667788为待发送的信息，用户可按照格式自定义。
5.12 CODESYS授权管理
ED-PAC3630设备默认已预装CODESYS授权，支持登录设备的“PLC配置管理”界面对授权进行备份和还原。
5.12.1 授权备份
前提条件：
- 已准备一台Windows PC，且设置PC的IP与设备的IP在同一个网段，例如设备IP(1000M网口)为
192.168.0.100，可将PC的IP设置为192.168.0.99。 - 已获取可以正常使用的网线。
操作步骤：
通过网线将设备的1000M网口与PC相连，给设备上电。
在PC的浏览器输入

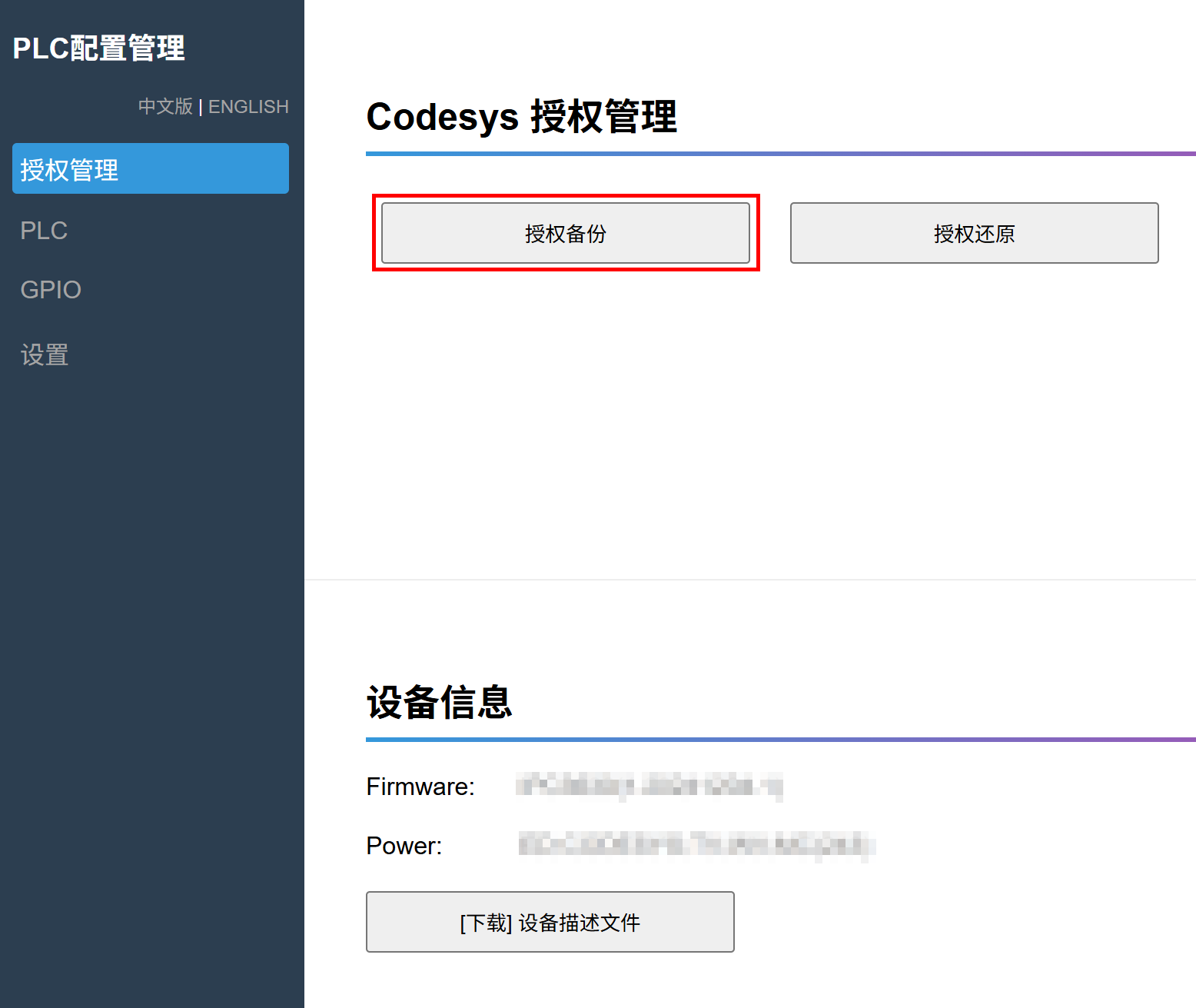

http://192.168.0.100:8100，进入“PLC配置管理”界面。在“Codesys授权管理”中单击“授权备份”，下载授权文件，保存至本地。
提示
备份的授权文件，仅支持在同一台设备上进行授权还原。
5.12.2 授权还原
前提条件：
- 已准备一台Windows PC，且设置PC的IP与设备的IP在同一个网段，例如设备IP(1000M网口)为
192.168.0.100，可将PC的IP设置为192.168.0.99。 - 已获取可以正常使用的网线。
- 已获取备份的授权文件。
操作步骤：
通过网线将设备的1000M网口与PC相连，给设备上电。
在PC的浏览器输入

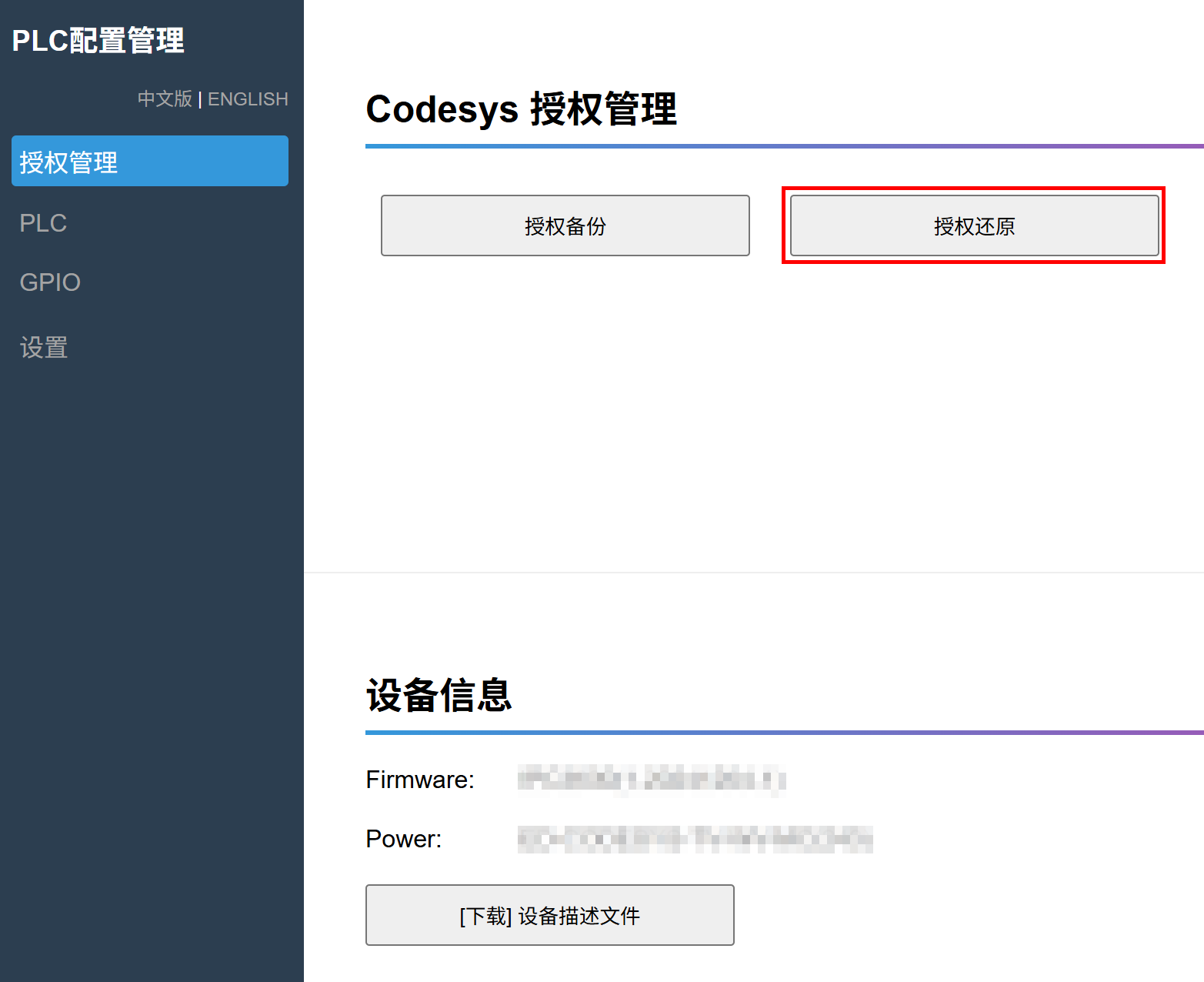

http://192.168.0.100:8100，进入“PLC配置管理”界面。在“Codesys授权管理”中单击“授权还原”。
根据提示，在自定义路径下选择已获取的授权文件。

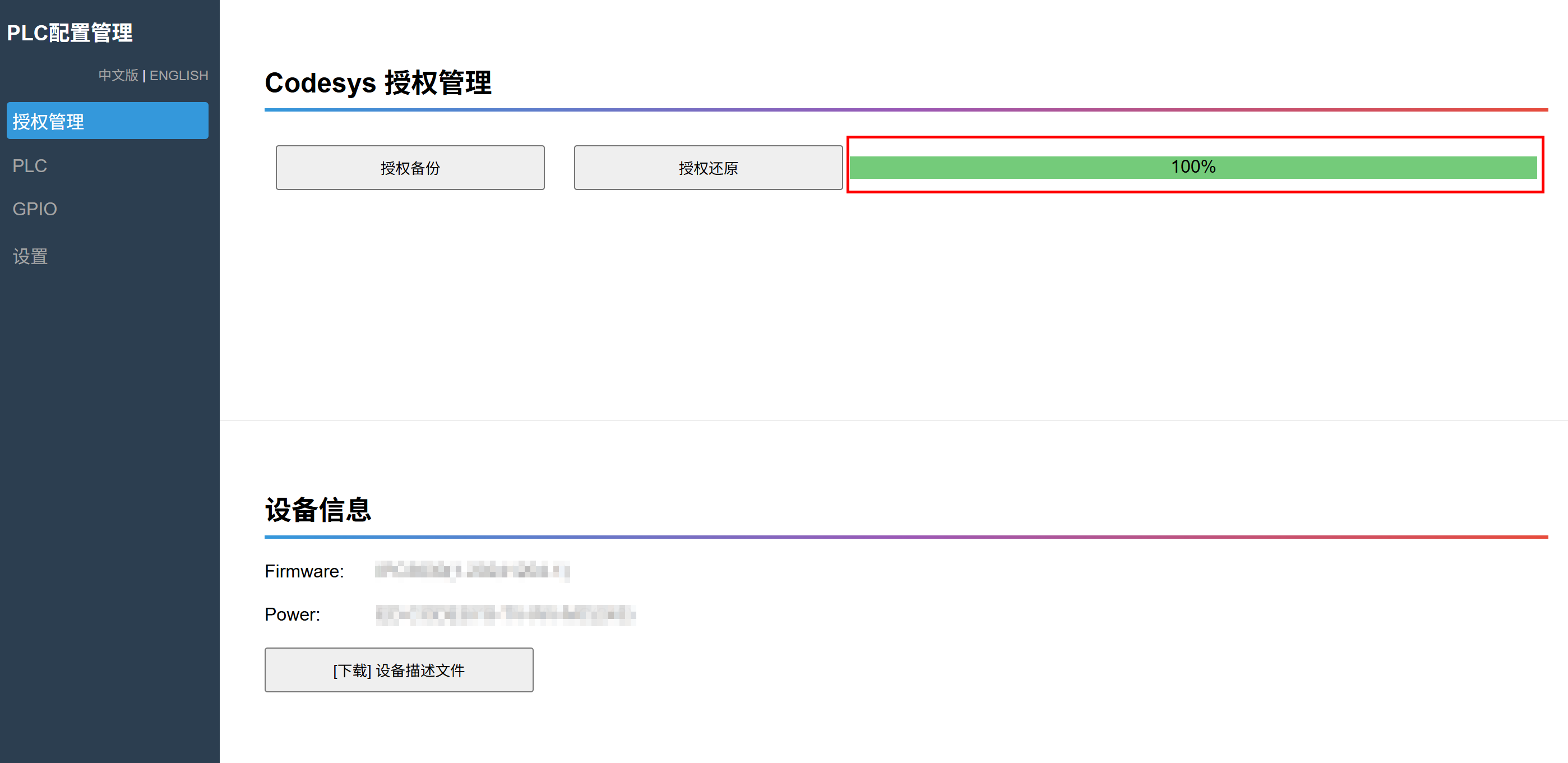

授权还原成功后，右侧会显示100%进度条。
- 打开设备的终端命令窗格，执行如下命令，重启设备。
sudo reboot
