1 硬件手册
本章介绍产品概述、包装清单、外观、按键、指示灯和接口等。
1.1 产品概述
ED-MONITOR-070C是一款7英寸工业触摸显示器，屏幕分辨率为1024×600，亮度高达425cd/m²，并配备多点电容触控屏。
ED-MONITOR-070C提供1个标准的HDMI接口、1个Type-C USB接口、1个DC Jack电源接口和1个3.5mm音频接口，支持与多种通用的PC主机搭配使用，可通过按键调节背光，主要应用于工业控制领域。
- HDMI接口可直接连接PC主机的HDMI输出；
- Type-C USB接口为USB触屏接口，传输触摸屏信号；
- 3.5mm音频接口支持接入耳机；
- DC Jack电源接口支持接入12V~24V DC。
1.2 包装清单
- 1 x ED-MONITOR-070C显示屏
1.3 产品外观
介绍各面板上接口的功能和定义。
1.3.1 前面板
介绍前面板接口类型和定义。
| 编号 | 功能定义 |
|---|---|
| 1 | 1 x LCD屏，7英寸带触摸屏，分辨率支持1024x600，多点式电容触摸屏。 |
1.3.2 后面板
介绍后面板接口和定义。
| 编号 | 功能定义 |
|---|---|
| 1 | 4 x 卡扣安装孔，用于将卡扣固定在设备上进行安装。 |
| 2 | 4 x VESA安装孔，预留进行VESA支架安装。 |

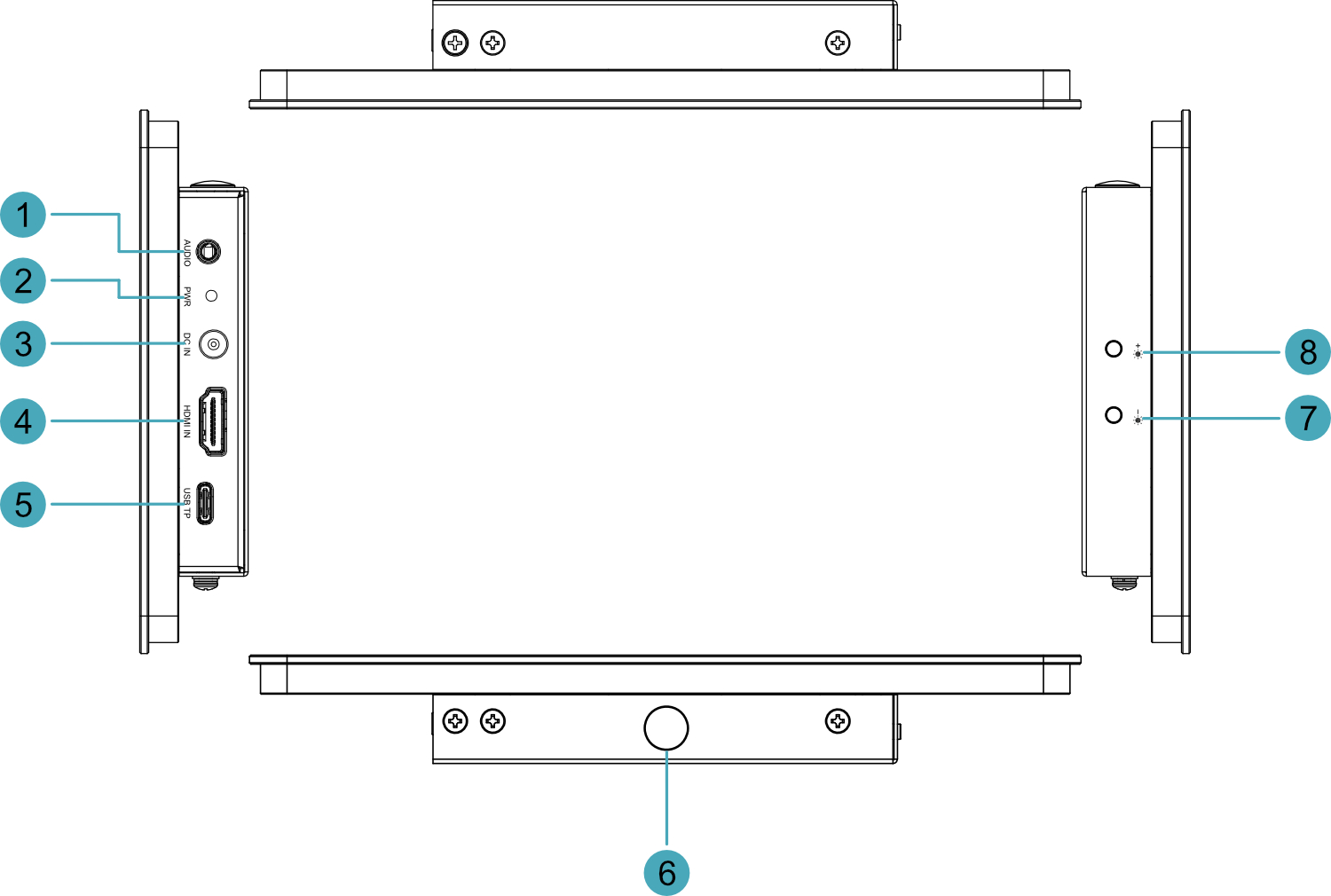

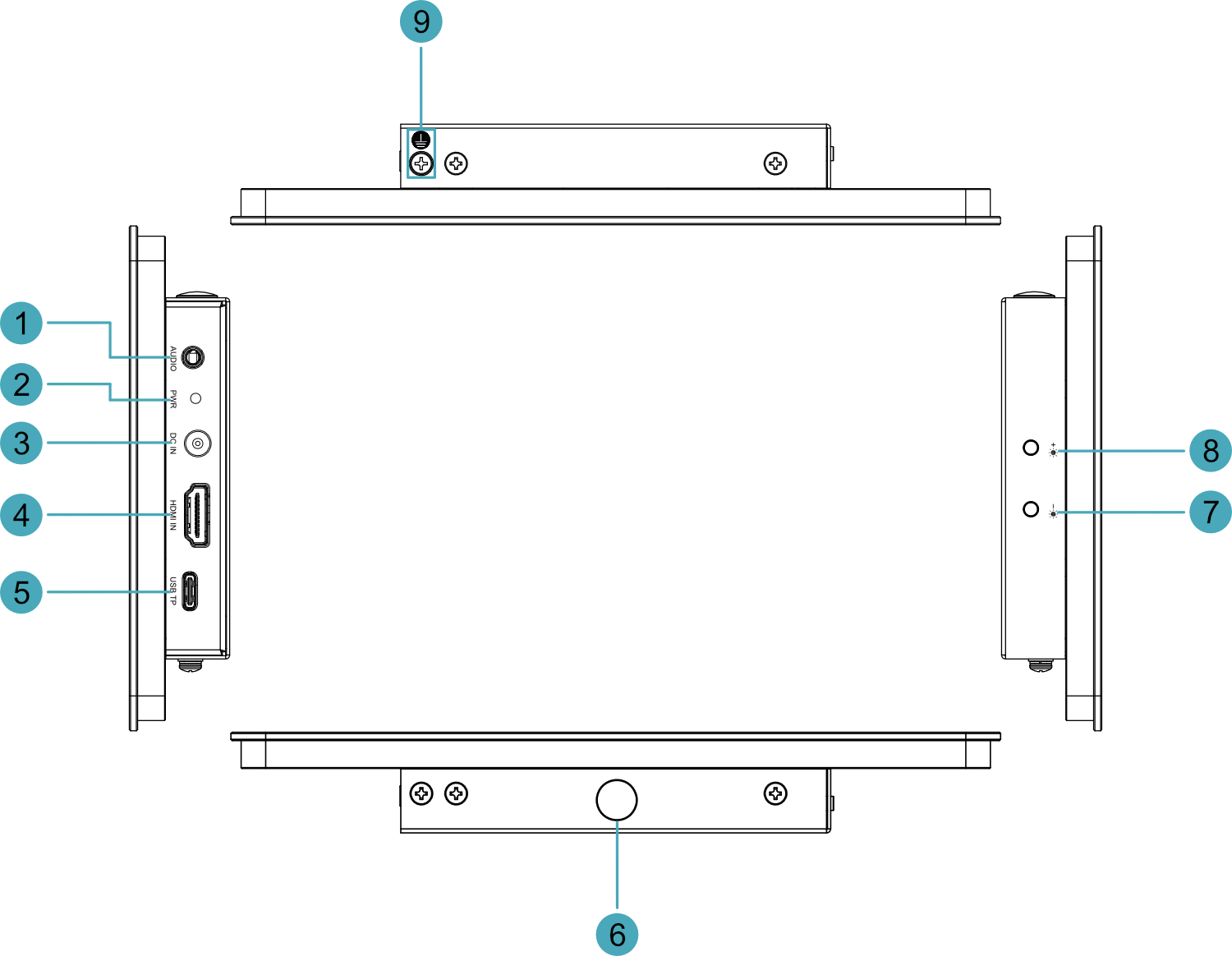

1.3.3 侧面板
介绍侧面板接口和定义。
| 编号 | 功能定义 |
|---|---|
| 1 | 1 x 立体声音频输出，3.5mm音频接口，支持连接耳机 |
| 2 | 1 x 电源指示灯，红色，用于查看设备上电和断电的状态 |
| 3 | 1 x DC输入，DC Jack连接器，支持12V~24V输入 |
| 4 | 1 x HDMI输入，Type-A接口，连接PC主机的HDMI输出 |
| 5 | 1 x USB触屏接口（Type-C USB），连接PC主机的USB接口，传输触摸屏信号 |
| 6 | 1 x 橡胶塞，此处预留一个直径为7mm的圆形走线孔，满足额外的走线需求 |
| 7 | 1 x “亮度-”按键，按下按键减小LCD屏的背光亮度 |
| 8 | 1 x “亮度+”按键，按下按键增加LCD屏的背光亮度 |
1.4 按键
ED-MONITOR-070C设备包含2个背光亮度调节按键，按键颜色为黑色，在外壳上的丝印为
和
。
| 按键 | 描述 |
|---|---|
| 按下按键增加LCD屏的背光亮度 |
| 按下按键减小LCD屏的背光亮度 |
1.5 指示灯
ED-MONITOR-070C设备包含1个红色电源指示灯，在外壳上的丝印为“PWR”。
| 指示灯 | 状态 | 描述 |
|---|---|---|
| PWR | 常亮 | 设备已上电 |
| 闪烁 | 设备电源异常，立即停止供电 | |
| 熄灭 | 设备未上电 |
1.6 接口
介绍ED-MONITOR-070C中各接口的定义和功能。
1.6.1 电源接口
ED-MONITOR-070C设备包含1路电源输入接口，使用DC Jack连接器，接口丝印为“24V DC”, 支持12V~24V的电源输入。
提示
推荐使用12V 2A的电源适配器。
1.6.2 HDMI接口
ED-MONITOR-070C设备包含1路HDMI输入接口，Type-A连接器，接口丝印为 “HDMI INPUT”，用于连接PC主机的HDMI输出。
1.6.3 Type-C USB接口
ED-MONITOR-070C设备包含1路Type-C USB接口，接口丝印为 “USB TOUCH”。用于连接PC主机的USB接口，传输触摸屏信号。
1.6.4 音频接口
ED-MONITOR-070C设备包含1路音频接口，3.5mm四段式耳机接口，接口丝印为“AUDIO”，支持立体声输出。
