1 硬件手册
本章介绍产品概述、包装清单、外观、按键、指示灯和接口等。
1.1 产品概述
ED-IPC3200系列是一款基于Raspberry Pi CM5的工业计算机，包含ED-IPC3210和ED-IPC3220两个型号。根据不同的应用场景和用户需求，可选择不同规格的RAM和eMMC的计算机系统。
- RAM可选规格包含2GB、4GB、8GB和16GB。
- eMMC可选规格包含16GB、32GB和64GB。
ED-IPC3200提供HDMI、USB 2.0、USB 3.0、Audio和Ethernet等常用的接口，且支持通过Wi-Fi、以太网和4G接入网络；集成超级电容备份电源（选配）、RTC、Watch Dog、EEPROM和加密芯片，提升了产品的易用性和可靠性，主要应用于工业控制和物联网领域。
1.2 包装清单
- 1 x ED-IPC3200主机
- [选配Wi-Fi/BT版本] 1x 2.4GHz/5GHz Wi-Fi/BT天线
- [选配4G版本] 1x 4G/LTE天线
1.3 产品外观
介绍各面板上接口的功能和定义。

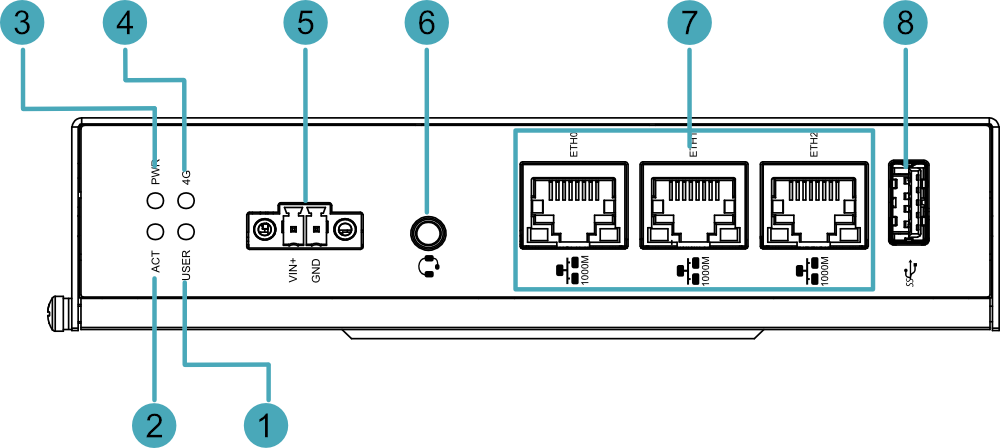

1.3.1 前面板
介绍前面板接口类型和定义。
| 编号 | 功能定义 |
|---|---|
| 1 | 1 x 用户指示灯，绿色，用户可以根据实际需求自定义状态。 |
| 2 | 1 x 系统状态指示灯，绿色，用于查看系统读写数据的状态。 |
| 3 | 1 x 电源指示灯，红色，用于查看设备上电状态。 |
| 4 | 1 x 4G信号指示灯，绿色，用于查看4G信号的状态。 |
| 5 | 1 x DC输入，2-Pin 3.5mm间距带螺丝孔的凤凰端子，支持9V~36V输入。 |
| 6 | 1 x 音频输入/立体声输出（选配），3.5mm音频接口，可作为麦克风输入和立体声输出。
|
| 7 | 3 x 1000M以太网接口（ETH0 ~ ETH2），RJ45接口，带有led灯，10/100/1000M自适应接口，用于接入以太网。 |
| 8 | 1 x USB 3.0，Type-A接口，最高支持5Gbps传输速率。 |

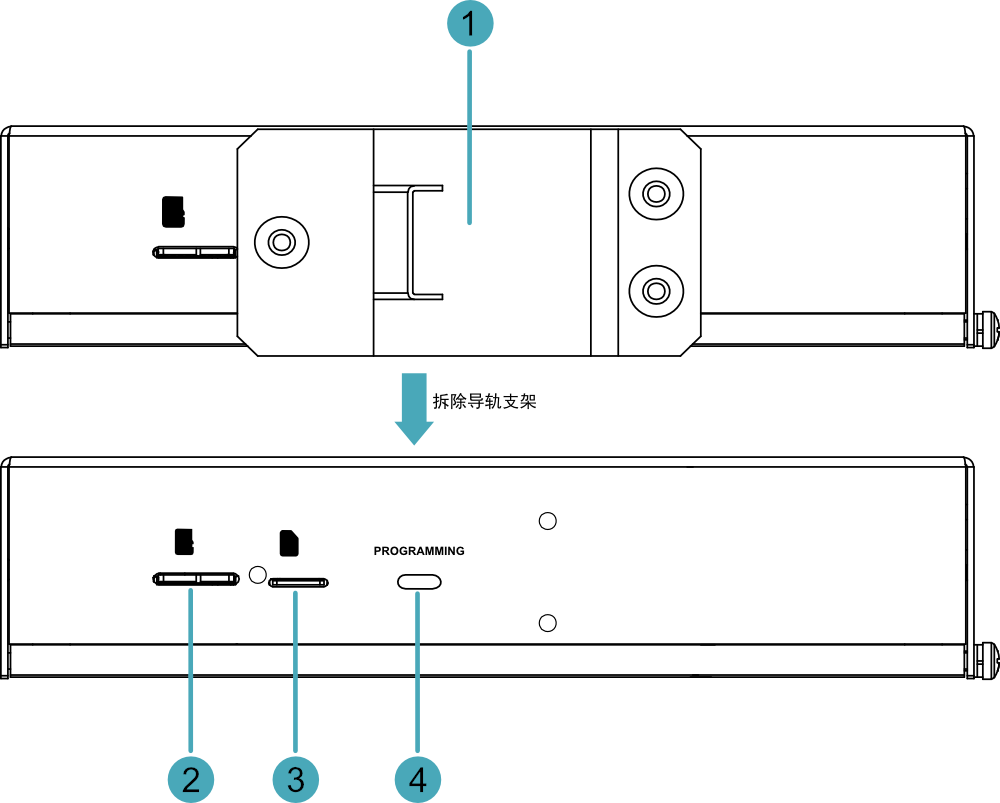

1.3.2 后面板
介绍后面板接口类型和定义。
| 编号 | 功能定义 |
|---|---|
| 1 | 1 x 导轨支架，通过支架将ED-IPC3200系列主机安装在导轨上。 |
| 2 | 1 x Micro SD卡槽，仅作为功能预留。 |
| 3 | 1 x Nano SIM卡槽，用于安装获取4G信号的SIM卡。 |
| 4 | 1 x Micro USB接口，支持通过此接口对系统进行eMMC烧录。 |

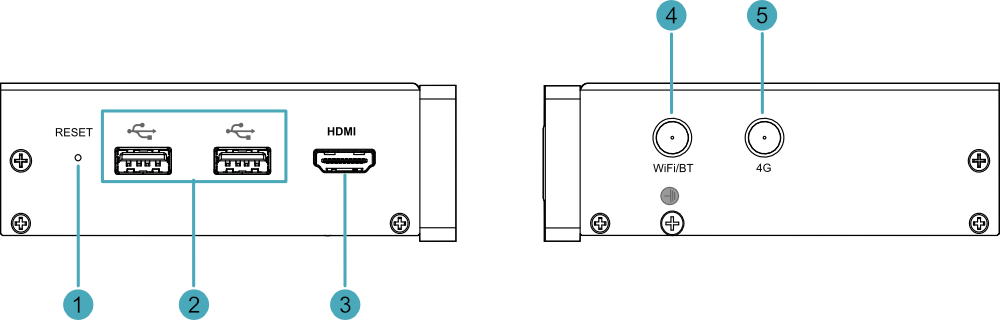

1.3.3 侧面板
介绍侧面板接口类型和定义。
| 编号 | 功能定义 |
|---|---|
| 1 | 1 x 复位按键，隐藏式按键，按下按键可重新启动设备。 |
| 2 | 2 x USB 2.0，Type-A接口，每一路最高支持480Mbps传输速率。 |
| 3 | 1 x HDMI，Type-A接口，兼容HDMI 2.0，分辨率支持4K 60Hz，支持连接显示器。 |
| 4 | 1 x Wi-Fi/BT天线接口（选配），SMA接口，连接Wi-Fi/BT天线。 |
| 5 | 1 x 4G天线接口（选配），SMA接口，连接4G天线。 |
1.4 按键
ED-IPC3200设备包含1个RESET按键，该按键为隐藏式按键，在外壳上的丝印为“RESET”， 按下RESET按键使设备复位。
1.5 指示灯
介绍ED-IPC3200设备包含的指示灯的各种状态及含义。
| 指示灯 | 状态 | 描述 |
|---|---|---|
| PWR | 常亮 | 设备已上电 |
| 闪烁 | 设备电源异常，立即停止供电 | |
| 熄灭 | 设备未上电 | |
| ACT | 闪烁 | 系统启动成功且正在读写数据 |
| 熄灭 | 设备未上电或未读写数据 | |
| USER | 常亮 | 用户自定义 |
| 熄灭 | 设备未上电或用户未定义，默认状态为熄灭 | |
| 4G | 常亮 | 拨号成功，连接正常 |
| 熄灭 | 4G信号未连接或设备未上电 | |
| 以太网口黄色指示灯 | 常亮 | 数据传输异常 |
| 闪烁 | 正在传输以太网数据 | |
| 熄灭 | 未接入以太网 | |
| 以太网口绿色指示灯 | 常亮 | 已正常接入以太网 |
| 闪烁 | 以太网连接异常 | |
| 熄灭 | 未接入以太网 |
1.6 接口
介绍产品中各接口的定义和功能。
1.6.1 SIM卡槽（选配）
ED-IPC3200设备包含1个Nano SIM卡槽，接口丝印为 “
”，用于安装获取4G信号的SIM卡。
1.6.2 电源接口
ED-IPC3200设备包含1路电源输入，2-Pin 3.5mm间距的凤凰端子，接口丝印为“VIN+/GND”，引脚定义如下。
 | Pin ID | Pin Name |
|---|---|---|
| 1 | GND | |
| 2 | 9V~36V |
1.6.3 音频接口（选配）
ED-IPC3200设备包含1路音频接口，3.5mm四段式耳机接口，接口丝印为“
”，支持OMTP规格立体声耳机输出和单通道麦克风录音。
- 当接入耳机时，音频通道切换至耳机输出。
提示
仅ED-IPC3220包含此接口。
1.6.4 1000M以太网接口（ETH0 ~ ETH2）
ED-IPC3200设备包含3路自适应10/100/1000M以太网接口，接口丝印为“
”。使用RJ45端子，接入以太网时建议采用Cat6及以上规格的网线配合使用。端子对应的引脚定义如下：
 | Pin ID | Pin Name |
|---|---|---|
| 1 | TX1+ | |
| 2 | TX1- | |
| 3 | TX2+ | |
| 4 | TX2- | |
| 5 | TX3+ | |
| 6 | TX3- | |
| 7 | TX4+ | |
| 8 | TX4- |
1.6.5 HDMI接口
ED-IPC3200设备包含1路HDMI接口，接口丝印为“HDMI”，标准的Type-A接口。支持连接HDMI显示器，最大支持4Kp60的视频输出。
1.6.6 USB 2.0接口
ED-IPC3200设备包含2路USB 2.0接口，接口丝印为“
”，标准的Type-A接口。支持连接标准的USB 2.0外设，最大支持480Mbps的传输速率。
1.6.7 USB 3.0接口
ED-IPC3200设备包含1路USB 3.0接口，接口丝印为“
”，标准的Type-A接口。支持连接标准的 USB 3.0外设，最大支持5Gbps的传输速率。
1.6.8 Micro USB接口
ED-IPC3200设备包含1路Micro USB接口，接口丝印为“PROGRAMMING”，支持通过连接PC对设备的eMMC进行烧录。
1.6.9 天线接口（选配）
ED-IPC3200设备最多包含2路SMA天线接口，接口丝印分别为“4G”和“WiFi/BT”，分别对应连接4G天线和Wi-Fi/BT天线。
提示
天线接口的数量和用户实际选配的型号相关，此处仅以包含2路天线接口为例进行说明。
1.7 超级电容（选配）
ED-IPC3200支持选配超级电容备份电源，超级电容具备如下功能：
掉电数据保存：当IPC设备突然断电时，超级电容能够为IPC中的部分关键电路提供短暂的电力支持。根据负载的不同，负载较小的话会维持在一分钟左右，负载较大的情况下会维持在30s左右，可以存储在其中的一些重要数据（如程序运行的当前状态、计数器和定时器的当前值等）不会因为突然断电而丢失。这对于一些需要在断电后能够快速恢复生产流程且不丢失关键信息的工业应用场景至关重要。
维持实时时钟运行: 设备中的实时时钟对于记录事件发生的时间顺序等功能非常重要，超级电容可以在主电源断电的情况下，为实时时钟电路提供足够的电能，使其能够继续正常运行一段时间。
协助设备平稳关机: 超级电容还可以帮助设备在断电时进行一些必要的、有条不紊的关机操作。它可以为PLC内部的控制电路提供能量，使得设备能够按照预先设定的程序安全地关闭一些正在运行的功能模块，例如有序地关闭通信端口、停止正在执行的一些复杂运算等。
提示
超级电容需要在设备上电至少五分钟后才能充满电，充满电后才能保证功能的正常使用。
