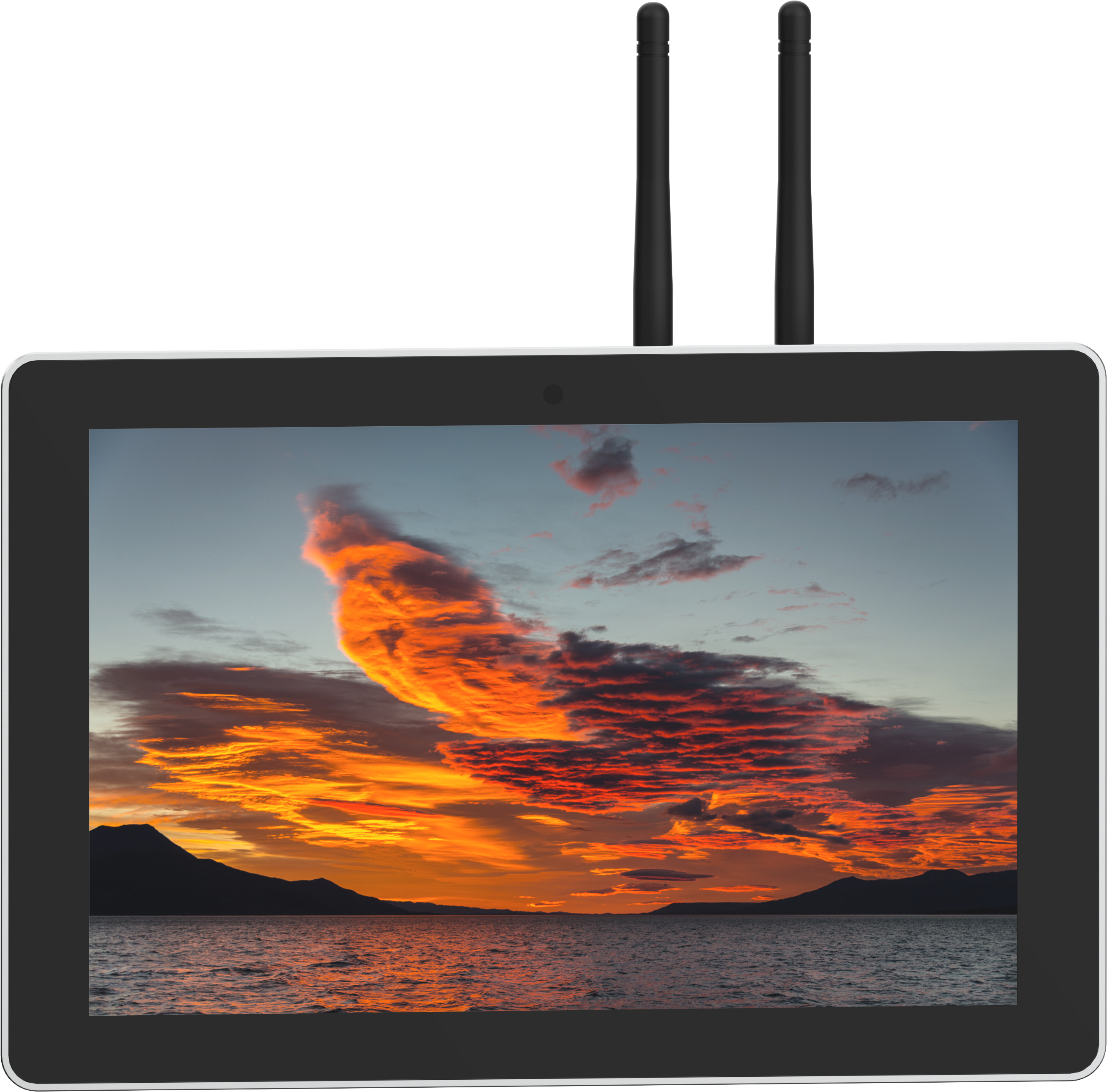

ED-HMI2120-101C

基于Raspberry Pi CM4的10.1寸工业平板电脑

  • 10.1" TFT,分辨率1280x800,多点式电容触摸屏
  • Broadcom BCM2711 4核Arm Cortex-A72 64位处理器
  • 高达8GB LPDDR4 RAM和32GB的eMMC
  • 支持Micro SD Card和M.2 NVMe SSD扩展
  • 双网口,1 x Gigabit 网口和1 x 100M网口
  • 4 x RS232/485带隔离接口,具备静电保护和浪涌保护
  • 2.4GHz & 5GHz Wi-Fi、蓝牙和4G无线方式
  • 9V~36V宽压电源输入,具有过流、过压和反接保护
  • 集成超级电容备份电源 (选配)、RTC、Watch Dog、EEPROM和加密芯片
  • 支持嵌入式安装,兼容VESA 75x75标准支架安装
image-20240626164753968

产品规格

系统
CPUBroadcom BCM2711 4核Cortex-A72(ARM v8) 64位1.5GHz SoC
VPUH.265(HEVC),最高支持4Kp60解码
H.264,最高支持1080p60解码和1080p30编码
GPUOpenGL ES 3.1 & Vulkan 1.0
内存1GB/2GB/4GB/8GB LPDDR4-3200 SDRAM可选
存储8GB/16GB/32GB eMMC闪存可选
Micro SD卡槽 (用于扩展用户数据存储)
M.2 NVMe SSD(支持选配128GB/256GB/512GB)
软件参数
操作系统 Raspberry Pi OS (Desktop) 32-bit
Raspberry Pi OS (Lite) 32-bit
Raspberry Pi OS (Desktop) 64-bit
Raspberry Pi OS (Lite) 64-bit
前面板I/O
摄像头支持选配800万像素前置摄像头
侧面板I/O
电源接口1 x DC输入,2-Pin 3.5mm间距带螺丝孔的凤凰端子支持9V~36V输入,信号定义为VIN+/GND
音频接口1 x 音频输入/立体声输出,3.5mm音频接口,可作为麦克风输入和立体声输出
  • 当接入耳机时,音频输出切换至耳机
  • 当未接入耳机时,音频输出切换至Speaker
RS485接口2 x RS485,6-Pin 3.5mm间距凤凰端子,带隔离保护,具备静电保护和浪涌保护,单路信号定义为IGND/A/B
RS232接口2 x RS232,6-Pin 3.5mm间距凤凰端子,带隔离保护,具备静电保护和浪涌保护,单路信号定义为IGND/TX/RX
1000M以太网接口1 x 以太网接口 (10/100/1000M自适应),RJ45端子,用于接入以太网
100M以太网接口1 x 以太网接口 (10/100M自适应),RJ45端子,用于接入以太网
SD卡槽1 x Micro SD卡槽,支持安装SD卡,用于存储用户数据
SIM卡槽1 x Nano SIM卡槽,用于安装获取4G信号的SIM卡
Micro USB接口1 x Micro USB,支持通过此接口对系统进行eMMC烧录
HDMI接口1 x HDMI,type A接口,兼容HDMI 2.1标准,分辨率支持4K 60Hz
USB接口2 x USB 2.0,type A接口,每一路最高支持480Mbps传输速率
天线接口2 x SMA接口,连接4G和Wi-Fi/BT天线
Speaker1 x 功放输出,内置1个4Ω 3W的喇叭
按键和指示灯
Reset1 x Reset按键,用于对设备进行复位
PWR1 x 电源指示灯,红色,用于查看设备上电和断电的状态
4G1 x 4G信号指示灯,绿色,用于查看4G信号的状态
ACT1 x 系统状态指示灯,绿色,用于查看设备的工作状态
USER1 x 用户指示灯,绿色,用户可以根据实际需求自定义状态
COM1~COM44 x 串口指示灯,绿色,用于查看串口的通信状态
扩展功能
EEPROM支持4K Byte容量的存储,提高设备系统的易用性
加密芯片可搭配实现需要的上层应用,提高设备系统的安全性
RTC集成1F超级电容作为RTC备份电源,保障系统时钟不受设备下电的影响,同时提供RTC电池底座
用户也可以自行购买CR1220电池作为RTC备份电源
Buzzer根据实际应用可配置提示或异常,实现报警功能
Watch Dog*目前硬件上已经预留Watch Dog,但还需要额外的软件来支持,对应的软件正在开发中
扩展I/O
12V 1A 电源3 x DC输出,2-Pin 2.0mm间距线对板连接器,12V 1A输出引脚定义为GND/12V,预留给扩展的LCD屏供电
40-Pin GPIO1 x GPIO Pin Header,2x20-Pin 2.54mm间距排针,用于引出CM4的GPIO口
引脚定义为:GPIO1~GPIO27/3V3/5V2/GND兼容扩展模块,预留连接扩展配件
10-Pin GPIO1 x GPIO Pin Header,2x5-Pin 2.54mm间距排针,用于引出扩展的GPIO口
用户可自定义选择扩展,引脚定义为:8xGPIO/3V3/GND
HDMI1 x FPC HDMI,40-Pin 0.5mm间距FPC连接器预留连接扩展的LCD屏,支持USB/I2C触屏和背光调节
USB1 x USB 2.0,5-Pin 1.5mm间距线对板连接器,用于扩展USB 2.0接口
M.2 B1 x M.2 B,M.2 B Key连接器,用于外接SSD,兼容M.2 2230和M.2 2242
LCD屏
屏幕类型10.1" TFT
分辨率1280 x 800
最大色彩16.7MB
显示区域216.576mm (H) x 135.36mm (V)
背光LED
背光MTBF>30000h
亮度400cd/m^2
对比度1000:1
响应时间30ms
视角(CR≥10)80° (L) / 80° (R) / 80° (U) / 80°(D)
触摸屏
类型多点电容式触摸屏
透光率≥85%
连接方式COF
通信方式I2C
驱动支持Linux
多点触摸可达到10点
表面硬度6H
电气参数
输入电压9V ~ 36V DC
最大功24W
机械参数
尺寸258mm x 172mm x 42mm (长x宽x高,不包含天线)
重量1.2kg
安装方式嵌入式前安装
无线
Wi-Fi/蓝牙 (选配)支持2.4GHz&5GHz双频Wi-Fi和蓝牙5.0,带天线
  • 2.4GHz Wi-Fi:兼容IEEE 802.11 b/g/n
  • 5GHz Wi-Fi:兼容IEEE 802.11 a/n/ac
  • 蓝牙兼容2402MHz ~ 2480MHz频段
4G (选配) 通过Mini PCIe接口实现与多种4G LTE模块连接,带天线
  • EC20-CN模块 (China/India)
    • LTE FDD: B1/B3
    • LTE TDD: B38/B39/B40/B41
    • TDSCDMA: B34/B39
    • WCDMA: B1
    • CDMA 1x/EVDO: BC0
    • GSM: 900/1800MHz
  • EC25-AFX模块 (North America)
    • LTE FDD: B2/B4/B5/B12/B13/B14/B66/B71
    • LTE TDD
    • WCDMA: B2/B4/B5
    • GSM/EDGE
  • EC25-AUX模块 (Latin America/Australia/New Zealand)
    • LTE FDD: B1/B2/B3/B4/B5/B7/B8/B28
    • LTE TDD: B40
    • WCDMA: B1/B2/B4/B5/B8
    • GSM/EDGE: B2/B3/B5/B8
  • EC25-EUX模块 (Europe/Middle East/Africa/Thailand)
    • LTE FDD: B1/B3/B7/B8/B20/B28A
    • LTE TDD: B38/B40/B41
    • WCDMA: B1/B8
    • GSM/EDGE: B3/B8
环境参数&法规
工作温度-20°C ~ 60°C
存储温度-25°C ~ 60°C
工作环境湿度5% ~ 95%(非冷凝)
认证FCC
FCC 47 CFR Part 15 Subpart B
CE
EN IEC 62368-1/EN IEC 62311/EN IEC 61000-3-2/EN IEC 61000-3-3
EN 55032/EN 55035
EN 301 489-1/EN 301 489-3/EN 301 489-17/EN 301 489-52
EN 301 328/EN 301 440/EN 301 511/EN 301 908-1/EN 301 908-2

系统框图

image-20240904145717350

产品尺寸

单位:mm

image-20240904145755110

订购编码

image-20240904145822604

可选配件

可根据实际需要选配电源适配器。

订购编码描述图片
ED-PSU1202-UK-3.5PL100~240VAC to12VDC/2A Adapter, with UK AC plug, 3.5mm pitch phoenix plug with lockpsu1202-3.5pl.png
ED-PSU1202-US-3.5PL100~240VAC to 12VDC/2A Adapter, with US AC plug, 3.5mm pitch phoenix plug with lock
ED-PSU1202-AU-3.5PL100~240VAC to 12VDC/2A Adapter, with AU AC plug, 3.5mm pitch phoenix plug with lock
ED-PSU1202-EU-3.5PL100~240VAC to 12VDC/2A Adapter, with EU AC plug, 3.5mm pitch phoenix plug with lock
NOTE: 每一个型号仅包含UK、US、AU和EU插头中的一种。

包装清单

  • 1 x ED-HMI2120-101C主机
  • 1 x 配件包(包含4x卡扣、4xM4*10螺钉和4xM4*16螺钉)
  • [选配Wi-Fi/BT版本] 1 x 2.4GHz/5GHz Wi-Fi/BT天线
  • [选配4G版本] 1 x 4G/LTE天线
