2 安装设备

本章介绍安装设备的具体操作。

2.1 安装 Raspberry Pi 4（可选）

若用户选购的产品型号中不包含Raspberry Pi 4，则需要先安装Raspberry Pi 4。

前提条件：

• 已从包装盒中获取ED-HMI2002-101C和 SD卡。
• 已准备好Raspberry Pi 4。
• 已准备一把十字螺丝刀。

操作步骤：

1. 将SD卡插入Raspberry Pi 4的SD卡槽中。

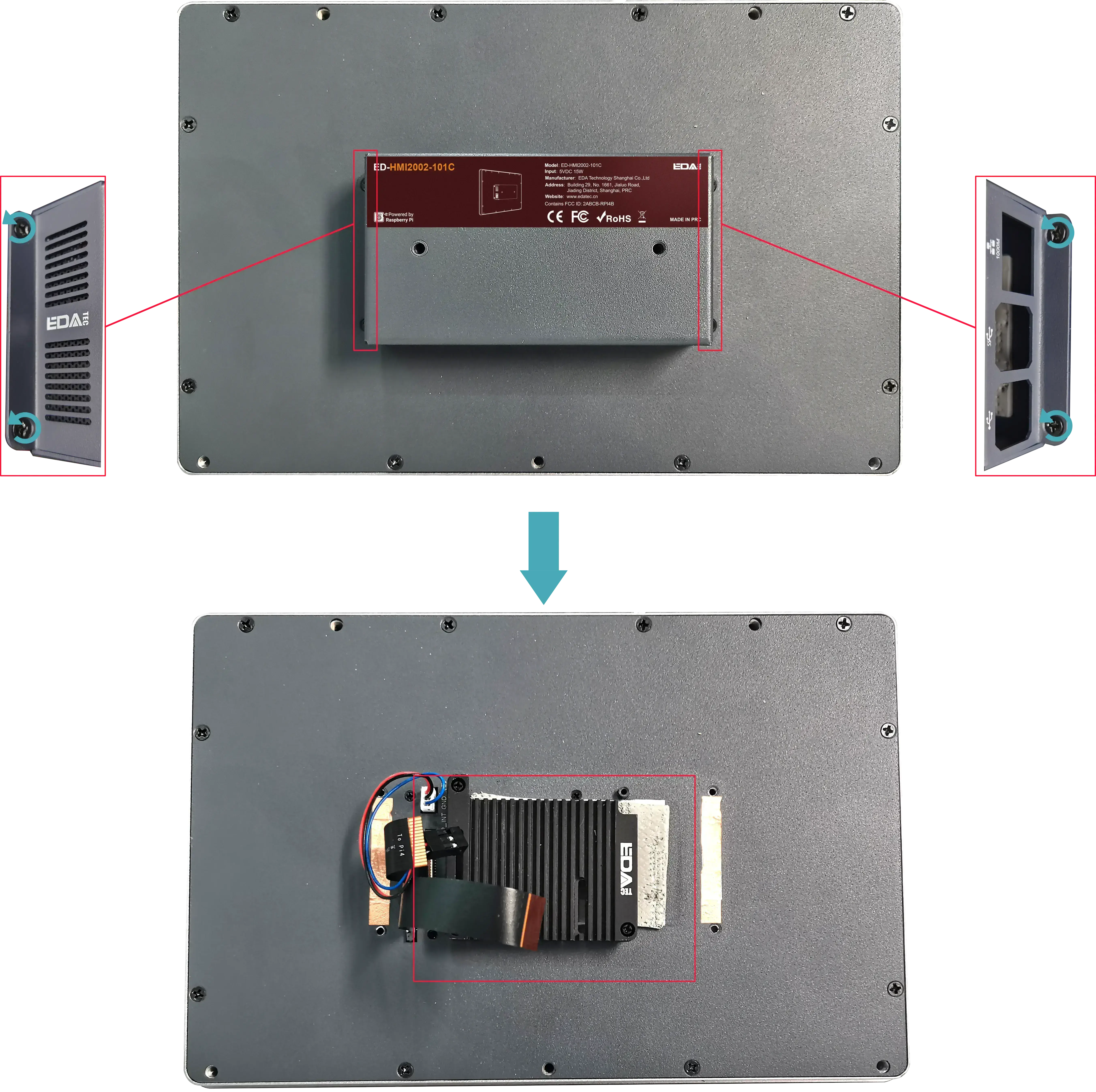

2. 用螺丝刀逆时针拧下 ED-HMI2002-101C 金属外壳上的 4 颗 M3 的螺钉，拆下金属外壳。

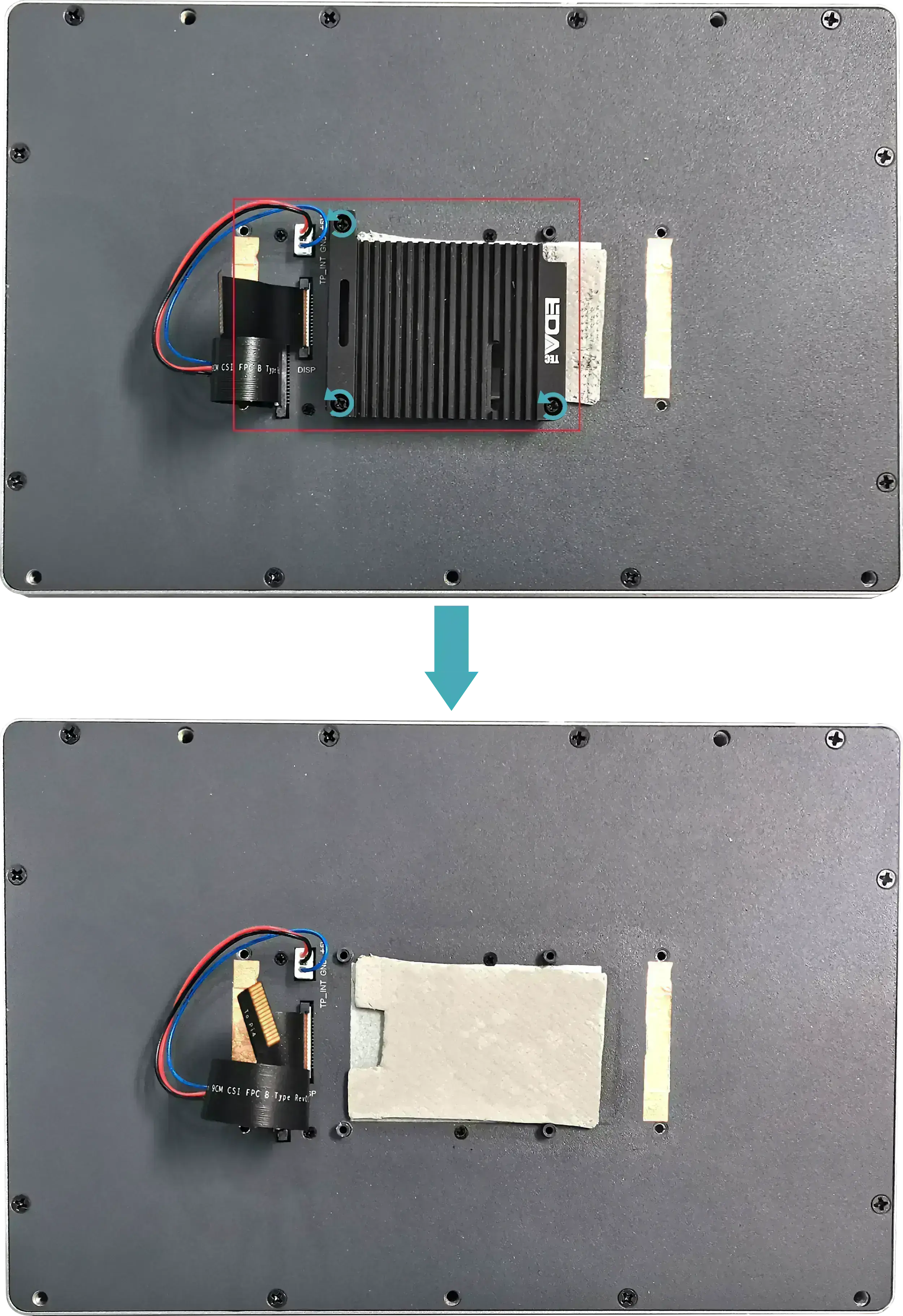

3. 用螺丝刀逆时针拧下 ED-Pi4PCOOLER上的 3 颗 M2.5 的螺钉，拆下ED-Pi4PCOOLER。

提示

- ED-Pi4PCOOLER是可选的散热配件。
- 如果导热硅胶上有贴膜，请撕掉贴膜。

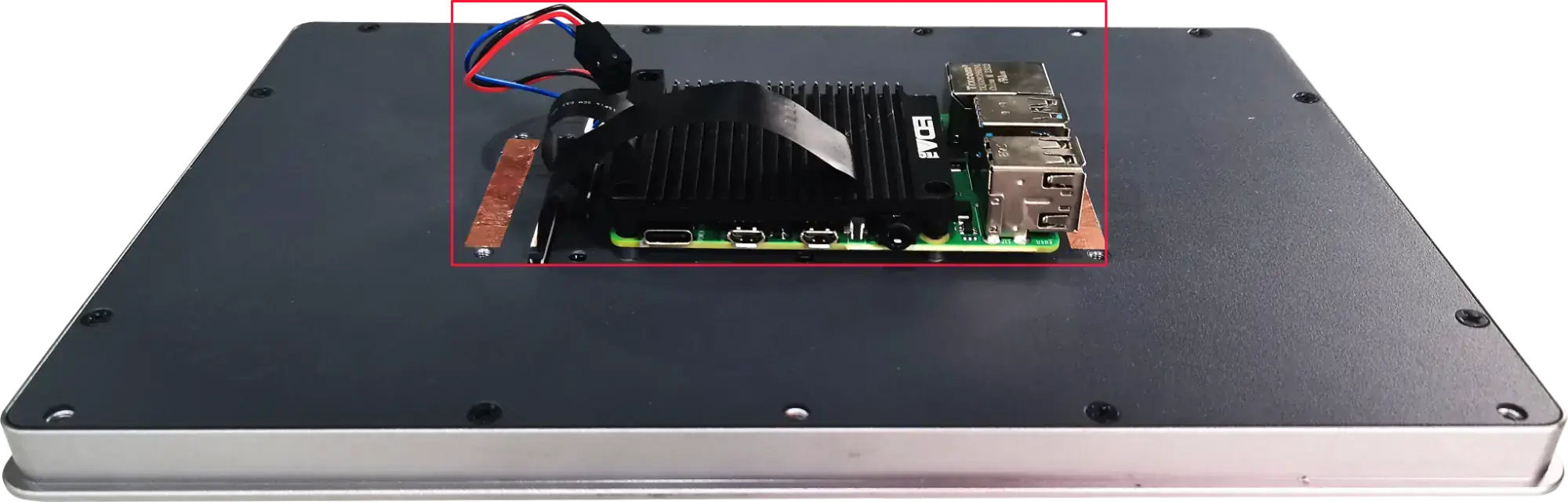

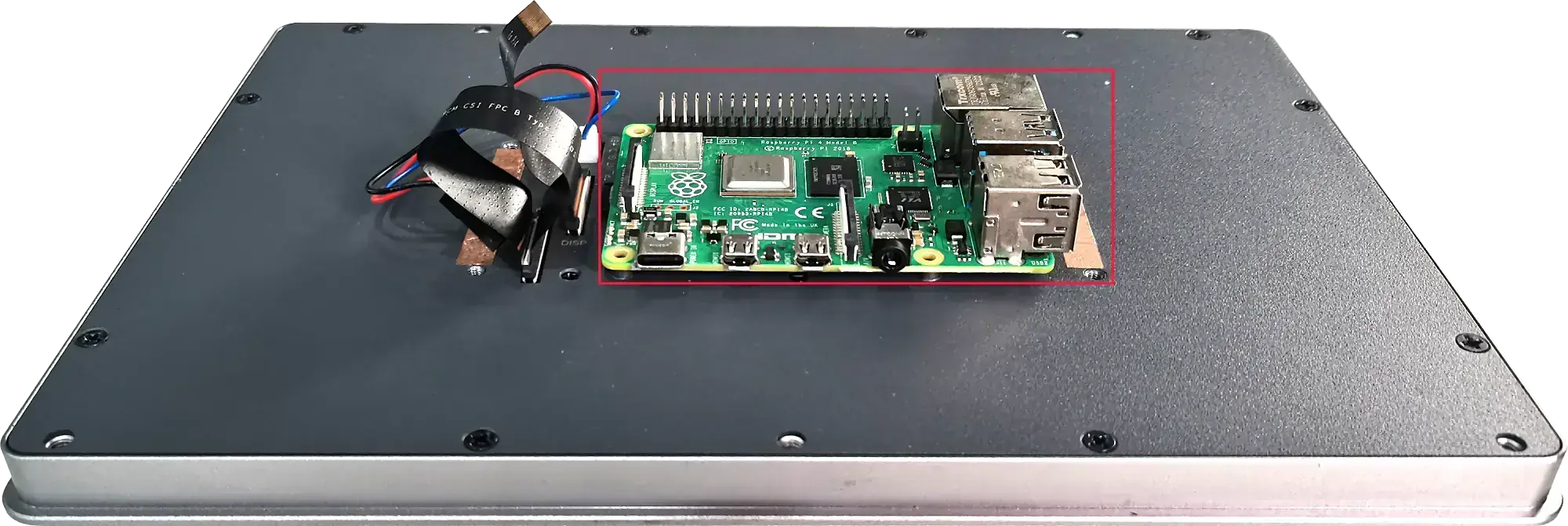

4. 将 Raspberry Pi 4 放置在 LCD 屏背面，使 Raspberry Pi 4 的安装孔对准 LCD 屏背面的四个螺柱孔。

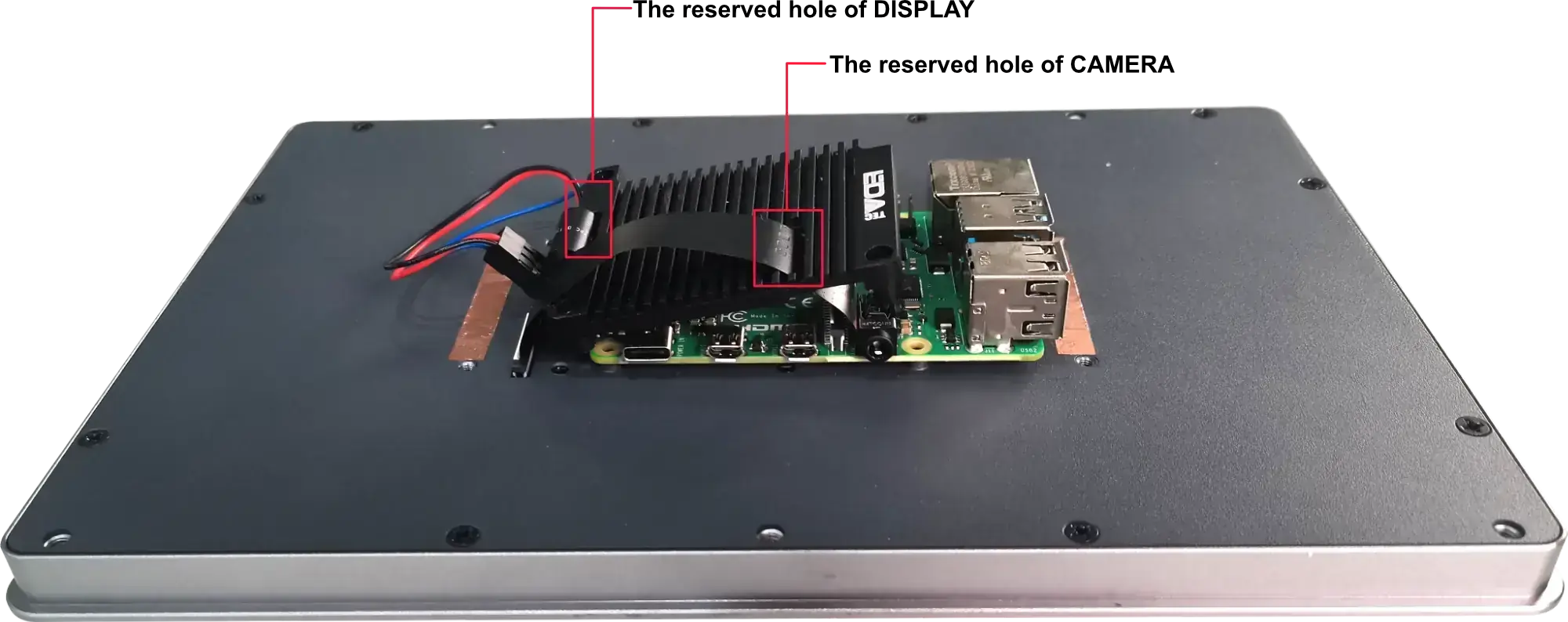

5. 将FPC线穿过ED-Pi4PCOOLER上的预留孔。

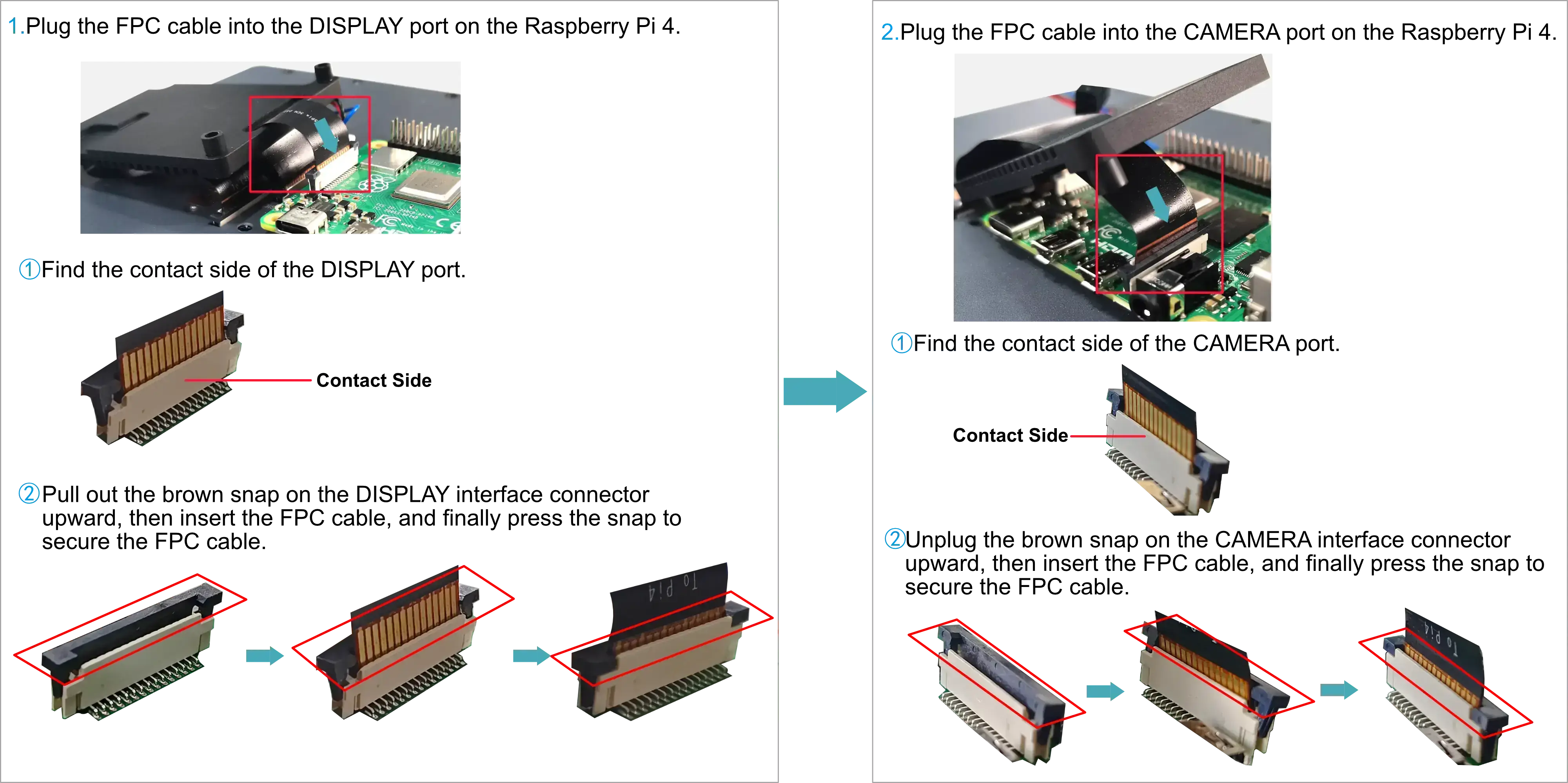

6. 将 FPC 线分别插入 Raspberry Pi 4 的 CAMERA 和 DISPLAY 接口。

7. 使ED-Pi4PCOOLER上的三个安装孔与 Raspberry Pi 4上的安装孔对齐。

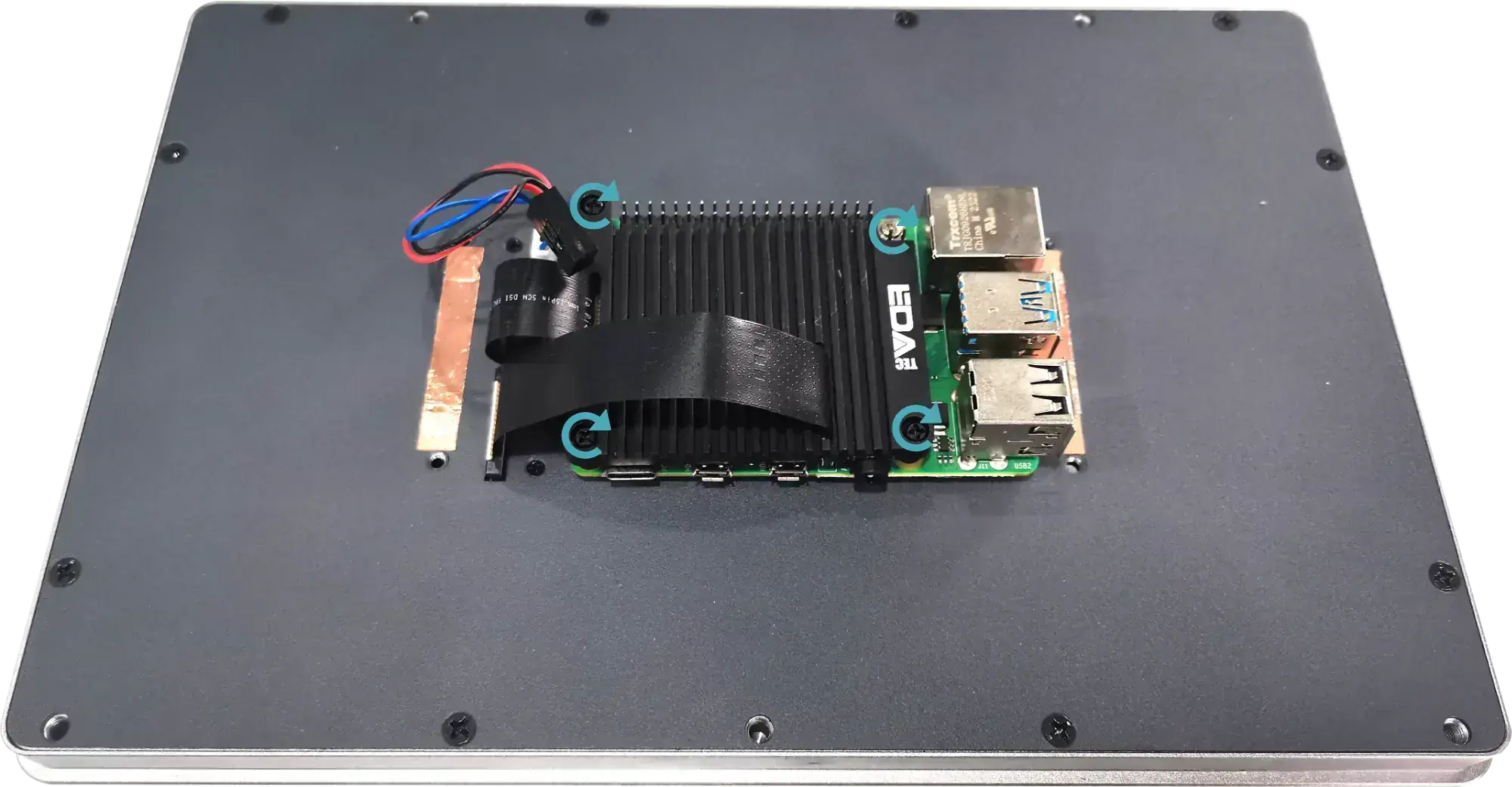

8. 插入 3 颗 M2.5*12 螺钉和1颗M2.5*5螺钉，顺时针拧紧，将 Raspberry Pi 4和ED-Pi4PCOOLER 固定在 LCD 屏的背面。

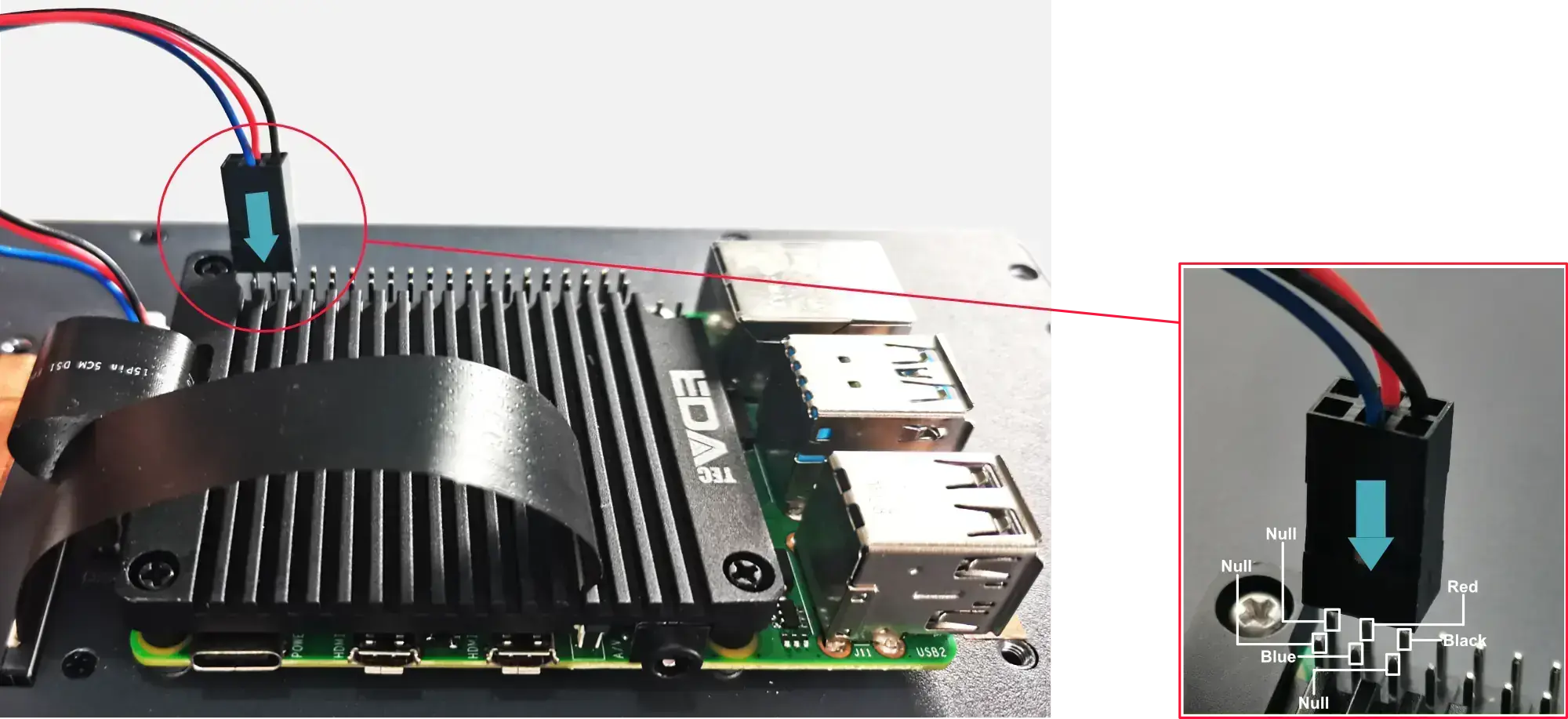

9. 将电源线插入 Raspberry Pi 4 上 40-Pin 的对应针脚。

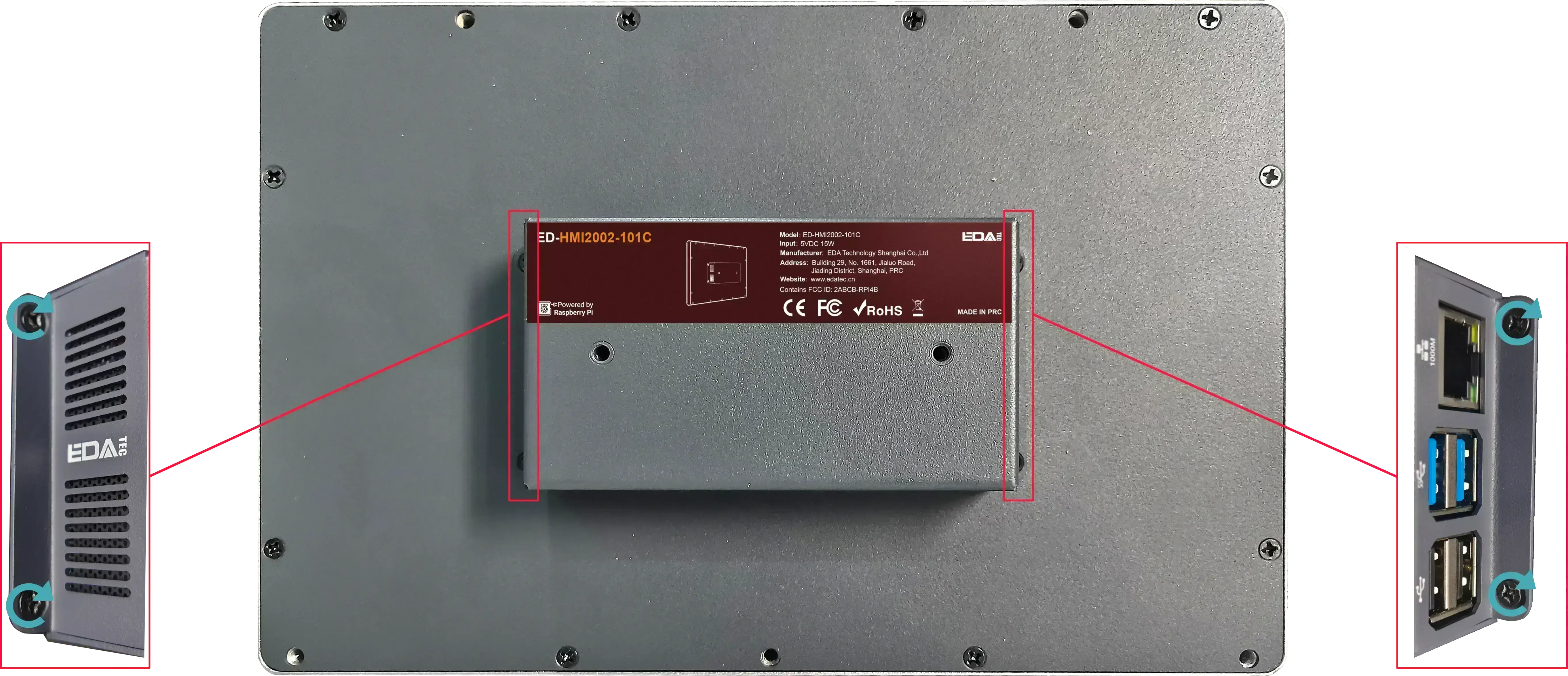

10. 盖上外壳，插入 4 颗 M3 的螺钉，顺时针拧紧，将外壳固定在 LCD 屏的背面。

2.2 嵌入式安装

ED-HMI2002-101C设备支持嵌入式前安装，支持选配ED-ACCHMI-Front配件包（包含4个卡扣、4颗M4*10螺钉和4颗M4*16螺钉）。

前提条件：

• 已获取ED-ACCHMI-Front配件包（包含4个卡扣、4颗M4*10螺钉和4颗M4*16螺钉）
• 已准备一把十字螺丝刀。

操作步骤：

1. 根据ED-HMI2002-101C的尺寸，确定机柜的的开孔尺寸，如下图。

2. 根据步骤 1 的孔径大小在机柜上钻孔。

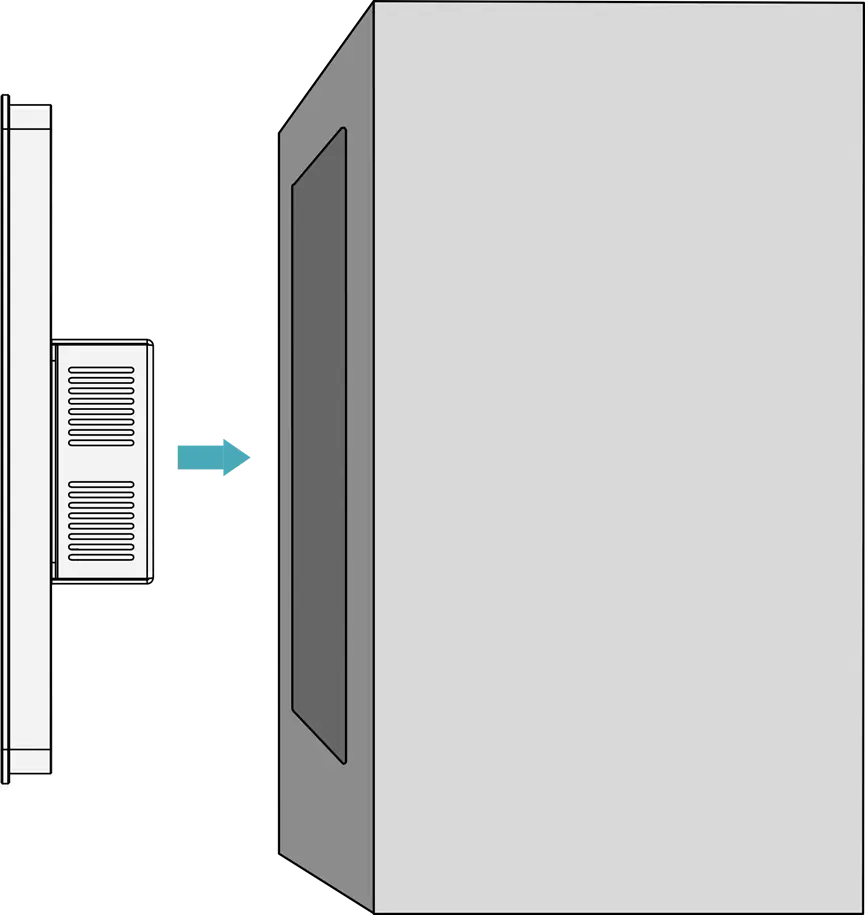

3. 将ED-HMI2002-101C从外部嵌入到机柜中。

4. 将卡扣的螺丝孔（不带螺纹的孔）对准设备侧的卡扣安装孔。

5. 使用4颗M4x8螺钉穿过卡扣顺时针拧紧，将卡扣固定至设备上；再使用4颗M4x16螺钉穿过卡扣的螺丝孔（带螺纹的孔）顶住机柜内侧顺时针拧到底。
