基于Raspberry Pi CM0的工业智能相机
- 1GHz四核64位Arm Cortex-A53 处理器
- 512MB SDRAM，8GB/16GB的eMMC可选
- 采用130万像素和最高120 FPS采样率的图像传感器，可超快速进行图像采集
- 配备马达自动对焦模组实现自动变焦
- 集成模块化光源设计，每组光源可独立控制
- 橙色工业铝合金外壳，支持支架安装
|  |
| 系统 |
|---|
| CPU | 1GHz四核64位Arm Cortex-A53 处理器 |
| VPU | H.264/MPEG-4视频解码，1080p@30帧/秒
H.264编码，1080p@30帧/秒 |
| GPU | OpenGL ES 1.1/2.0图形处理标准 |
| 内存 | 512MB SDRAM |
| 存储 | 8GB/16GB eMMC闪存可选 |
| 软件参数 |
|---|
| 操作系统 | Raspberry Pi OS (Lite) 32-bit |
| 通信协议 | 支持Modbus TCP、TCP/IP和UDP |
| 面板I/O |
|---|
| 电源&I/O接口 (12-Pin) | 1 x 电源&I/O接口，12-Pin 航空连接器，通过连接电源&I/O线 (12-Pin的M12母头转裸线/RJ45) 来接入外部信号，信号包含电源输入、100M Ethernet、RS232、trigger和DO等 - 1 x DC IN：2-Pin针脚，支持DC 24V输入，信号定义为DC-/DC+
- 1 x 100M Ethernet：4-Pin针脚，信号定义为TX+/TX-/Rx+/RX-
- 1 x RS232：2-Pin针脚，信号定义为TX/RX
- 1 x DO：2-Pin针脚，信号定义为DO/COM_OUTPUT
- 1 x Trigger：外部触发信号，2-Pin针脚，信号定义为Trigger+/Trigger+
|
| 指示灯 |
|---|
| 电源指示灯 | 1 x 电源指示灯，用于查看相机上电和断电的状态 |
| 故障指示灯 | 1 x 故障指示灯，用于查看相机的故障状态 |
| 工作状态指示灯 | 1 x 工作状态指示灯，用于查看相机的工作状态 |
| 网络指示灯 | 2 x 网络指示灯，用于查看网络的连接和数据通信的状态 |
| 光源和镜头 |
|---|
| 光源 | 3个光源区域，默认为红色光源，每个区域的光源支持独立配置 |
| 镜头 | 支持选配6mm、8mm或12mm的M12固定焦距镜头
带马达自动变焦模组，实现自动对焦
|
| 性能特征 |
|---|
| 图像传感器 | 1.3MP，全局曝光 |
| 采集速率 | 高达120 FPS |
| 瞄准点 | 红色LED圆点 |
| 电气参数 |
|---|
| 输入电压 | DC 24V (±10%)
建议使用DC 24V 1A的电源适配器 |
| 最大功耗 | 24W (Max) |
| 机械参数 |
|---|
| 尺寸 | 67mm x 46mm x 46mm |
| 重量 | 约120g |
| 安装方式 | 支架安装，可选配安装支架 |
| 环境参数&法规 |
|---|
| 工作温度 | 0°C ~ 60°C |
| 存储温度 | -40°C ~ 70°C |
| 工作环境湿度 | 5% ~ 90% (非冷凝) |
单位：mm
| 产品型号 | 描述 | 备货等级 |
|---|
| ED-AIC1000-013G06M-0008100 | 512MB DDR，8GB eMMC，1.3MP图像传感器，6mm焦距的M12镜头带自动对焦 | 预告阶段 |
| ED-AIC1000-013G08M-0008100 | 512MB DDR，8GB eMMC，1.3MP图像传感器，8mm焦距的M12镜头带自动对焦 | 预告阶段 |
| ED-AIC1000-013G12M-0008100 | 512MB DDR，8GB eMMC，1.3MP图像传感器，12mm焦距的M12镜头带自动对焦 | 预告阶段 |
提示
若需要其他配置的产品，请单独联系我司销售人员。
可根据实际需要选配线材和安装配件。
| 订购编码 | 描述 | 图片 |
|---|

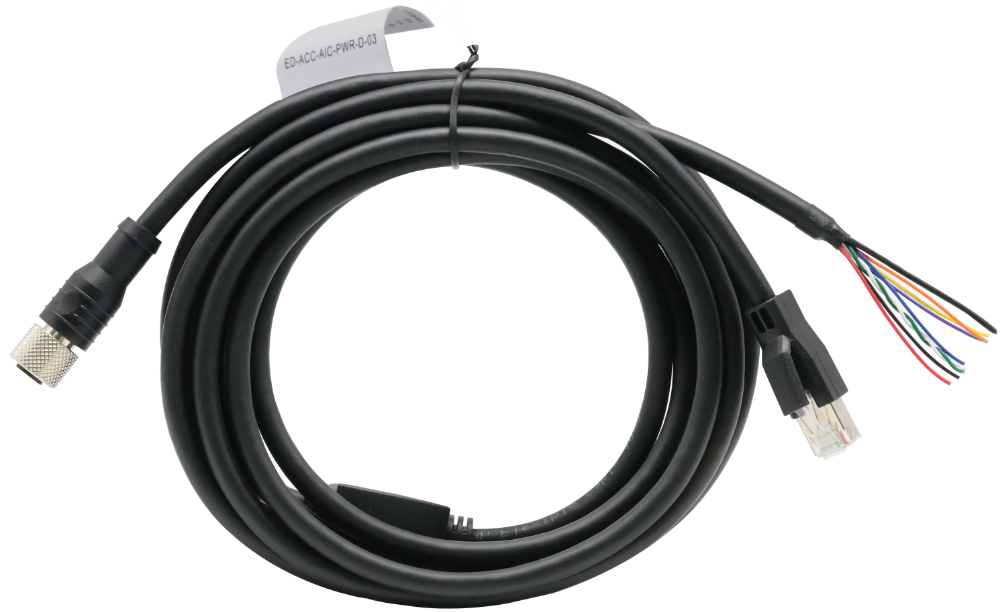

| ED-ACC-AIC-PWR-B-03 | 12-Pin M12母头转裸线/RJ45的电源&I/O线-3米 |  |
| ED-ACC-AIC-DW-FIX001 | 支架，用于产品和型材之间固定 |  |
| ED-ACC-AIC-DW-FIX002 | 3 x M4*8螺钉（带3个弹簧垫圈和3个平垫圈）
1 x M6*10螺钉（带1个弹簧垫圈和1个平垫圈） |
