4G连接失败故障排查
1 问题描述
在使用ED-IPC或ED-HMI系列产品时，若出现4G无法联网、4G拨号失败和4G无法注册网络等问题，可按照下文进行故障排查。
2 排查说明
在进行4G故障排查之前需要完成一些准备工作和明确排查的原则。
2.1 排查前准备
在开始排查前，请确保以下操作已完成：
- 设备已正常上电并正常启动。
- 已插入SIM卡并安装4G天线。
- 已通过SSH远程登录设备。
2.2 排查原则
4G连接问题通常由供电、SIM卡、信号、网络注册、配置错误等原因引起，跳过基础步骤直接执行AT指令，往往会导致误判。
3 故障排查
在进行故障排查的时候先检查硬件链路，再通过AT指令查询相关状态。
3.1 硬件与SIM卡状态检查
4G连接依赖稳定的硬件链路，先排除物理连接及供电问题，避免无效软件排查。
- 检查电源与接口
- 确保底板为4G模块提供稳定电源（通常需12V/2A以上）。
- 检查4G模块是否正确插入底板接口。
- 检查天线是否正确连接，并尽量使用官方推荐天线（确保频段支持）。
- 检查SIM卡状态
- 将SIM卡插入手机测试，确认无欠费、已开通数据业务、未启用PIN锁。
- 检查SIM卡接触是否良好（可尝试重新拔插）。
3.2 系统与驱动检测
3.2.1 识别4G模块
设备正常启动后，在终端命令窗格中执行命令lsusb, 查看打印信息中是否包含4G模块的信息。
- 如下图所示，若返回信息中第一条显示了4G模块的信息（如Quectel和EC25 LTE等），表示4G模块已被系统识别，可继续进行下一步检测。
- 若返回信息中不包含4G模块信息，则表示系统未识别到4G模块，请联系我司工程师。
3.2.2 检查4G网络接口是否创建
设备正常启动后，在终端命令窗格执行命令ls /sys/class/net/wwan0，查看返回信息中是否有报错。

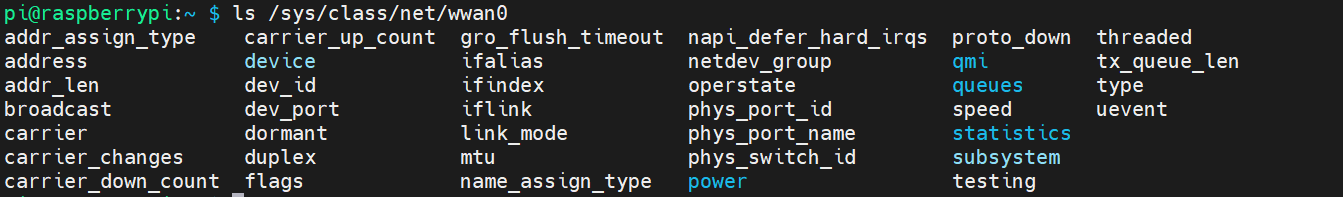

- 若返回信息中列出
/sys/class/net/wwan0目录下的文件（如下图），说明4G模块驱动已正确加载，系统已成功创建4G网络接口，可继续进行下一步检测。
- 若返回信息中有报错（比如提示
No such file or directory），说明系统当前未创建wwan0网络接口，请联系我司工程师。
3.2.3 使用AT指令进行基础检测
目的：
确认4G模组和SIM的基本工作状态。
操作步骤：
- 在终端命令窗格依次执行如下命令，安装busybox软件包。
sudo apt update
sudo apt-get install busybox
- 在终端命令窗格中执行如下命令，打开microcom工具。
sudo busybox microcom -s 115200 /dev/ttyUSB3
-s 115200表示设置波特率为115200，可根据实际情况调整波特率。/dev/ttyUSB2表示4G模块对应的串口设备文件名（可执行ls /dev/ttyUSB*进行查询），可根据实际情况调整4G模块对应的串口设备文件名。
- 输入
AT并按Enter键。

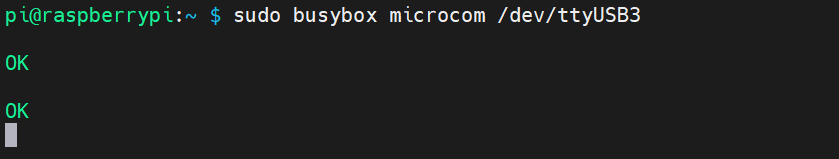

- 若返回信息显示
OK（如下图），则表示AT指令可用，跳转至步骤4。
- 若无返回信息，则表示AT指令暂时无法使用，可以尝试重启设备；若重启设备仍无返回信息，则排查4G模块是否故障。
输入
ATE并按Enter键，设置命令回显模式。按需输入AT指令，检查4G模块状态。
网络注册状态检测AT指令：
| AT指令 | 返回信息 | 故障说明 |
|---|---|---|
| AT+CEREG? | +CEREG: 0,0 | 未注册上网 |
| +CEREG: 0,1 | 已注册上网 | |
| +CEREG: 0,2 | 正在找网，一般可能是因为信号原因，检查天线是否安装好 | |
| +CEREG: 0,3 | 注网被拒绝，一般可能是因为SIM卡的原因或者网络端的原因，可以咨询SIM卡运营商 | |
| +CEREG: 0,4 | 未知问题，可以检查下是否注册到其他网络制式上 | |
| +CEREG: 0,5 | 已注册上网 |
SIM卡识别状态：
| AT指令 | 返回信息 | 故障说明 |
|---|---|---|
| AT+CPIN? | +CME ERROR: 10 | 未识别到SIM卡 |
| +CME ERROR: 13 | 未识别到SIM卡 | |
| +CPIN: READY | 已识别到SIM卡 | |
| +CPIN: SIM PIN | 查询PIN码被锁定,正在等待输入(U)SIMPIN码 |
解锁PIN：
AT指令：AT+CPIN=1234
返回信息：+CPIN: READY
提示
每张SIM卡的PIN码不同，部分手机机型可通过手机管家来进行设置查看，一般PIN码为1234。
功能模式检测：
| AT指令 | 返回信息 | 故障说明 | 处理建议 |
|---|---|---|---|
| AT+CFUN? | +CFUN: 1 | 全功能模式 | 正常 |
| +CFUN: 0 | 最小功能模式 | 执行 AT+CFUN=1 | |
| +CFUN: 4 | 射频关闭 | 执行 AT+CFUN=1 |
提示
若AT+CFUN ≠ 1，后续信号、注网类 AT 指令均无参考意义。
| AT指令 | 返回信息 | 故障说明 |
|---|---|---|
| AT+CSQ | +CSQ: 28,99 | 1~98 表示信号正常 |
| +CSQ: 99,99 | 无信号 |
网络运营商检测：
| AT指令 | 返回示例 | 说明 | 处理建议 |
|---|---|---|---|
| AT+COPS? | +COPS: 0,0,"CHN-UNICOM",7 | 自动选网，已驻网 | 正常 |
| +COPS: 1,0,"CHN-MOBILE",7 | 手动选网 | 建议执行 AT+COPS=0 | |
| +COPS: 0 | 未驻网 | 检查信号 / SIM |
3.2.4 SIM卡业务类型与专网配置
若使用AT指令进行基础检测后，设备仍无法联网，则参考下文进行SIM卡业务类型与专网配置。
- 与运营商确认SIM卡业务状态。
请联系SIM卡运营商，确认以下信息：
- 是否存在欠费/无可用流量
- 是否存在机卡绑定限制，若存在机卡绑定，请联系运营商进行解绑操作。
- SIM卡类型：
- 公网卡
- 专网卡（如行业卡、物联网卡）
- 专网SIM卡配置说明
以下配置仅适用于专网SIM卡，公网卡请勿配置。
3.2.5.1 高通模组 + 电信专网卡
AT+QCFG="cdmaruim",1
AT+QCTPWDCFG="用户名","密码"
提示
以上指令仅在"高通平台 + 电信专网SIM"场景下需要，其他场景执行该指令不会产生影响。
3.2.5.2 专网 APN 配置（所有运营商专网卡适用）
AT+QICSGP=1,1,"APN","用户名","密码"
提示
APN、用户名、密码由运营商提供，可通过以下指令检查配置是否正确：
AT+QICSGP=1
- 更换SIM卡验证
可更换一张 已知正常的手机SIM卡进行测试。
- 若更换后可正常联网，则原SIM卡或其业务配置存在问题；
- 若仍无法联网，请继续联系技术支持。
4 4G网络连接工具
本产品支持通过多种方式建立4G网络连接，4G网络工具包含我司开发的4G拨号重连软件和Raspberry Pi OS自带的NetworkManager工具，推荐使用我司开发的4G拨号重连软件。
NetworkManager与我司4G拨号重连软件不支持同时使用，因为两种方式都会接管4G网络接口（如 wwan0/usb0），若同时使用会导致接口频繁上下线、拨号失败和网络状态异常。
若使用我司4G拨号重连软件，请勿使用NetworkManager配置4G连接。
若使用 NetworkManager，请停止或禁用我司4G 重连服务。
sudo systemctl stop ed-lte-daemon.service sudo systemctl disable ed-lte-daemon.service
4.1 4G拨号重连软件
我司的4G拨号重连软件包支持使用Quectel QMI服务拨号，其主要功能如下：
- 支持4G自动连接
- 支持控制4G指示灯
- 支持配置4G模块复位
- 支持配置APN
- 支持配置网络优先级
- 支持自定义ping网络连接状态检测条件
详细配置方式请参考，安装和使用4G拨号重连软件。
4.2 NetworkManager工具
NetworkManager工具相对于我司开发的4G拨号重连软件来说，操作复杂一些，适用于以下场景：
- 熟悉Linux网络配置的用户；
- 可通过
nmcli手动创建GSM网络连接的用户。
详细配置方式请参考，通过NetworkManager工具配置4G网络。
