3 使用设备

ED-MONITOR-133C需要搭配PC主机使用，无需安装驱动；连接PC主机的HDMI输出后再连接电源即可正常显示，支持通过按键和软件来调节背光和音量。

3.1 连接线缆

介绍线缆的连接方法。

前提条件：

  • 已获取可以正常使用的电源适配器。
  • 已获取可以正常使用的PC主机。
  • 已获取可以正常使用的HDMI线和USB线（Type-A USB转Type-C USB线缆）。

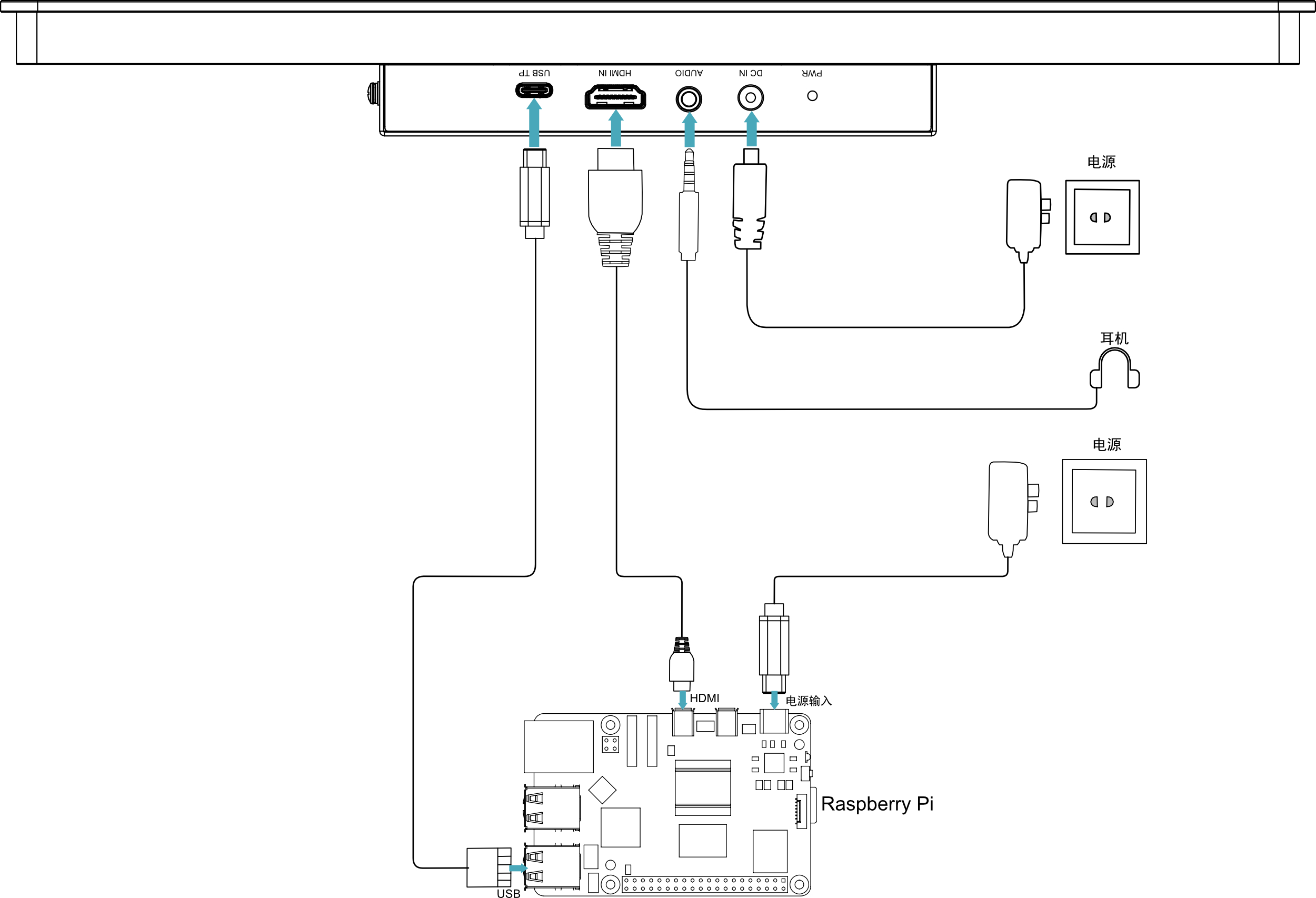

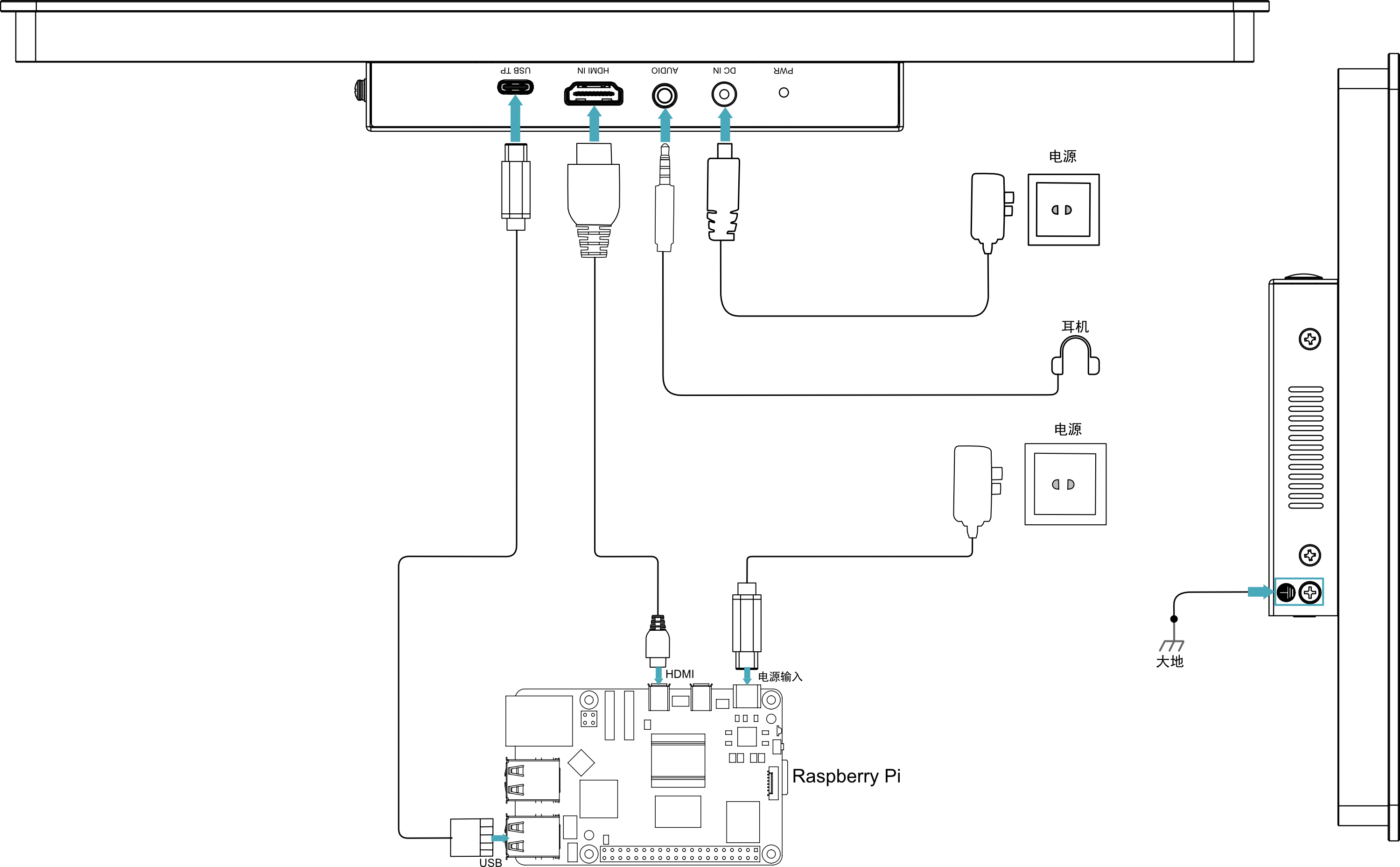

连接线缆示意图：

各接口的引脚定义以及连线的具体方法，请参见1.6接口。

提示

ED-MONITOR-133C的HDMI INPUT接口可连接的设备包含各种PC主机，下图仅以Raspberry Pi为例进行线缆连接。

connect-cable

3.2 启动设备

ED-MONITOR-133C无电源开关，接入电源后，设备将启动，正常启动后将显示PC主机的桌面。

3.3 调节亮度和音量

ED-MONITOR-133C支持通过按键和软件来调节亮度和音量。

3.3.1 通过按键调节亮度和音量

ED-MONITOR-133C正常显示后，支持通过侧面的5个按键来调节背光亮度和输出的音量。

按键描述
side按下按键增加LCD屏的背光亮度
side按下按键减小LCD屏的背光亮度
side按下按键增加输出的音量
side按下按键减小输出的音量
side按下按键将输出的音频静音

3.3.2 通过软件调节亮度和音量

ED-MONITOR-133C接入PC主机并正常显示后，可通过软件来调节背光亮度和输出音量，Desktop和Lite版本的操作系统对应的操作方法不同。

3.3.2.1 Raspberry Pi OS (Desktop)

介绍在Raspberry Pi OS (Desktop)上通过UI调节背光亮度和输出音量。

前提条件：

  • ED-MONITOR-133C已正常连接Raspberry Pi主机并正常显示，且Raspberry Pi主机已正确接入网络。

操作步骤：

  1. 在命令窗格依次执行如下命令，添加edatec apt源。
curl -sS https://apt.edatec.cn/pubkey.gpg | sudo apt-key add -
echo "deb https://apt.edatec.cn/raspbian stable main" | sudo tee /etc/apt/sources.list.d/edatec.list
sudo apt update
  1. 执行如下命令，安装软件工具包。
sudo apt install -y ed-ddcci-mib-tool
  1. 单击桌面左上角的pi，在菜单中选择“System Tools”→“EDATEC Monitor”。
menu
  1. 在打开的“EDATEC Backlight”窗格，按需设置亮度值和音量值。
ui

提示

支持在命令窗格执行sudo ed-ddc-ui命令，打开“EDATEC Backlight”窗格。

3.3.2.2 Raspberry Pi OS (Lite)

介绍在Raspberry Pi OS (Lite)上通过命令调节背光亮度和输出音量。

前提条件：

  • ED-MONITOR-133C已正常连接Raspberry Pi主机并正常显示，且Raspberry Pi主机已正确接入网络。

操作步骤：

  1. 在命令窗格依次执行如下命令，添加edatec apt源。
curl -sS https://apt.edatec.cn/pubkey.gpg | sudo apt-key add -
echo "deb https://apt.edatec.cn/raspbian stable main" | sudo tee /etc/apt/sources.list.d/edatec.list
sudo apt update
  1. 执行如下命令，安装软件工具包。
sudo apt install -y ed-ddcci-mib-tool
  1. 执行如下命令，分别查询当前的亮度值和音量值。
  • 查询当前亮度值：
sudo ed-ddc-server brightness read
  • 查询当前音量值：
sudo ed-ddc-server volume read
  1. 执行如下命令，按需设置亮度值和音量值。
  • 设置亮度值：
sudo ed-ddc-server brightness write -v X

其中X为亮度值，取值范围为0~100。

  • 设置音量值：
sudo ed-ddc-server volume write -v Y

其中Y为音量值，取值范围为0~100。
