2 安装/拆除部件

本章介绍安装/拆除部件的具体操作。

2.1 拔出SD卡

如果在产品使用中需要拔出SD卡，则可以参考下文来操作。

注意

SD卡不支持带电插拔。

前提条件：

已准备一把镊子。
已断开设备电源。

操作步骤：

确定SD卡的位置，如下图所示。

使用镊子夹住SD卡，往外拔出。

2.2 插入SD卡

若订购的产品型号包含SD卡，则默认已安装SD卡。若订购的产品型号不包含SD卡，后续需要用到SD卡，可参照下文进行安装。

注意

SD卡不支持带电插拔。

前提条件：

已获取SD卡。
已断开设备电源。

操作步骤：

确定SD卡槽的位置，如下图红框位置。

将SD卡触点面朝上插入对应的卡槽，确保不会脱落。

2.3 打开设备外壳

如果在使用产品过程中需要打开设备外壳，可参考下文来操作。

前提条件：

已准备一把十字螺丝刀。
已断开设备电源。

操作步骤：

拔出默认配置的凤凰头连接器(预留接线的公头)。
使用螺丝刀逆时针拧下2个侧面的2颗M3螺钉，如下图红色标记处。

向右取下前盖板，如下图所示。

使用螺丝刀逆时针拧下2个侧面的4颗M2.5螺钉和1颗接地螺钉，如下图红色标记处。

向上取下上盖板。

使用螺丝刀逆时针拧下6颗PCBA安装螺钉，拆除下盖板。

2.4 拆除SSD

如果在使用过程中SSD被损坏需要更换SSD，则需要先拆除被损坏的SSD。

前提条件：

已打开设备外壳。
已准备一把十字螺丝刀。

操作步骤：

确定SSD的位置，如下图红框位置。

使用螺丝刀逆时针拧下固定SSD的螺钉。

用手握住SSD的两侧，沿着箭头方向往外拔出。

2.5 安装SSD

如果在购买产品时选购的是不带SSD的编码，后续又需要使用SSD，可参考下文来安装SSD。

提示

仅兼容M.2 2230、M.2 2242和M.2 2260的SSD。

前提条件：

已打开设备外壳
已准备一把十字螺丝刀。
已获取待安装的SSD。

操作步骤：

确定SSD连接器的位置，如下图红框位置。

使用螺丝刀逆时针拧下固定SSD的螺钉。

将SSD的触点面朝上插入连接器中。

插入固定SSD的螺钉，顺时针拧紧将SSD固定在PCBA上。

2.6 安装RTC电池

提示

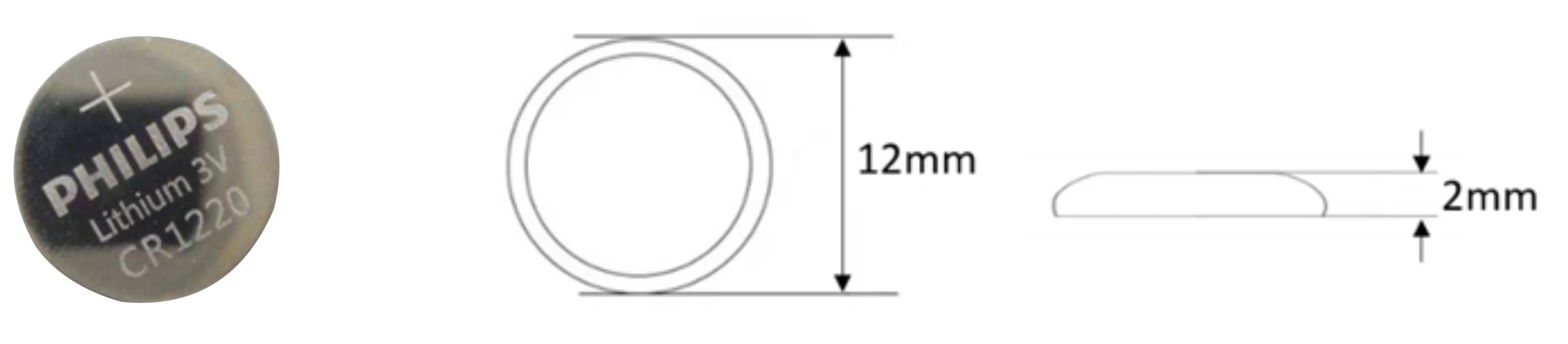

部分国际物流不支持运输电池，部分发货的产品未安装CR1220电池。故在使用RTC前，请先准备一个CR1220纽扣电池并安装至主板上。

前提条件：

已打开设备外壳。
已准备好型号为CR1220的纽扣电池。

操作步骤：

确定待安装电池的RTC底座的位置，如下图红框位置。

将电池正极朝上，按压装进RTC底座中，安装完成的效果如下图。

2.7 关闭设备外壳

前提条件：

已准备一把十字螺丝刀。

操作步骤：

将PCBA放置在ED-IPC3020的底盖上，使PCBA上的6个安装孔对准底盖上的螺柱，再插入6颗安装螺钉，顺时针拧紧，将PCBA固定在底盖上。

盖上上盖板。

对准上盖板和底盖板的螺丝孔位，使用螺丝刀顺时针拧紧2个侧面的4颗M2.5螺钉和1颗接地螺钉。

使PCBA上的接口对准前面板的接口位置，插入前盖板，再使用螺丝刀顺时针拧紧2颗M3螺钉。

插上默认配置的凤凰头连接器。
