1 硬件手册
本章介绍产品概述、包装清单、外观、按键、指示灯和接口等。
1.1 产品概述
ED-HMI2020-070C是一款基于Raspberry Pi CM4 的7寸工业平板电脑。根据不同的应用场景和用户需求，可选择不同规格的RAM和eMMC的计算机系统。
- RAM可选规格包含1GB、2GB、4GB和8GB。
- eMMC可选规格包含8GB、16GB和32GB。
ED-HMI2020-070C提供HDMI、USB 2.0、USB 3.0、Audio和Ethernet等常用的接口，且支持通过Wi-Fi和以太网接入网络；集成RTC、EEPROM和加密芯片，提升了产品的易用性和安全性，主要应用于工业控制和物联网领域。
1.2 包装清单
- 1 x ED-HMI2020-070C主机
- 4 x 卡扣(包含4xM4*10螺钉和4xM4*16螺钉)
- [选配Wi-Fi/BT版本] 1x 2.4GHz&5GHz Wi-Fi/BT天线

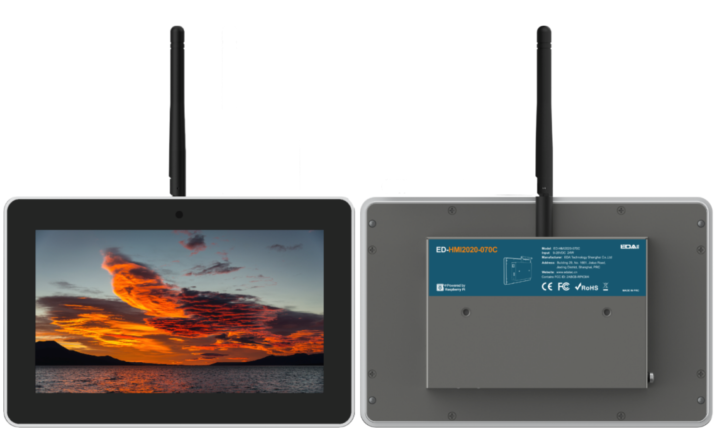

1.3 产品外观
介绍各面板上接口的功能和定义。
1.3.1 前面板
介绍前面板接口类型和定义。
| 编号 | 功能定义 |
|---|---|
| 1 | 1 x LCD屏，7英寸带触摸屏，分辨率支持1024x600，多点式电容触摸屏。 |
| 2 | 1 x 摄像头（选配），800万像素前置摄像头。 |
1.3.2 后面板
介绍后面板接口类型和定义。
| 编号 | 功能定义 |
|---|---|
| 1 | 4 x 卡扣安装孔，用于将卡扣固定在设备上（安装设备时使用） |
1.3.3 侧面板
介绍侧面板接口类型和定义。
| 编号 | 功能定义 |
|---|---|
| 1 | 1 x 1000M以太网接口，RJ45接口，带有led灯，10/100/1000M自适应接口，用于接入以太网。 |
| 2 | 1 x 音频输入/立体声输出，3.5mm音频接口，可作为麦克风输入和立体声输出。
|
| 3 | 1 x HDMI，Typ-A接口，兼容HDMI 2.0，分辨率支持4K 60Hz，支持连接显示器。 |
| 4 | 1 x DC输入，DC Jack连接器，支持9V~28V输入。 |
| 5 | 1 x 系统状态指示灯，绿色，用于查看系统读写数据的状态。 |
| 6 | 1 x 电源指示灯，红色，用于查看设备上电状态。 |
| 7 | 1 x PROGRAMMING按键，隐藏式按键，用于对设备进行烧录。 |
| 8 | 1 x Wi-Fi/BT天线接口，SMA接口，连接Wi-Fi/BT天线。 |
| 9 | 1 x Micro SD卡槽，用于安装Micro SD卡，支持存储用户数据。 |
| 10 | 1 x 复位按键，隐藏式按键，按下按键可使设备复位。 |
| 11 | 1 x USB 2.0，Type-A接口，最高支持480Mbps传输速率。 |
| 12 | 2 x USB 3.0，Type-A接口，每一路最高支持5Gbps传输速率。 |
1.4 按键
介绍ED-HMI2020-070C设备包含的按键功能。
1.4.1 RESET 按键
ED-HMI2020-070C设备包含1个RESET按键，该按键为隐藏式按键，在外壳上的丝印为“RESET”， 按下RESET按键使设备复位。
1.4.2 PROGRAMMING 按键
ED-HMI2020-070C设备包含1个PROGRAMMING按键，该按键为隐藏式按键，在外壳上的丝印为“PROGRAMMING”。
在设备上电前按下PROGRAMMING按键（保持长按），再给设备上电，系统会进入烧录模式，用户可以通过设备上的USB 2.0接口以及烧录工具对设备进行烧录。
1.5 指示灯
介绍ED-HMI2020-070C设备包含的指示灯的各种状态及含义。
| 指示灯 | 状态 | 描述 |
|---|---|---|
| PWR | 常亮 | 设备已上电 |
| 闪烁 | 设备电源异常，立即停止供电 | |
| 熄灭 | 设备未上电 | |
| ACT | 闪烁 | 系统启动成功且正在读写数据 |
| 熄灭 | 设备未上电或未读写数据 | |
| 以太网口黄色指示灯 | 常亮 | 数据传输异常 |
| 闪烁 | 正在传输以太网数据 | |
| 熄灭 | 未接入以太网 | |
| 以太网口绿色指示灯 | 常亮 | 已正常接入以太网 |
| 闪烁 | 以太网连接异常 | |
| 熄灭 | 未接入以太网 |
1.6 接口
介绍产品中各接口的定义和功能。
1.6.1 Micro SD卡槽
ED-HMI2020-070C设备包含1个Micro SD卡槽, Micro SD卡槽接口丝印为“
”，支持安装Micro SD卡，用于存储用户数据。
1.6.2 电源接口
ED-HMI2020-070C设备包含1路电源输入，采用DC Jack连接器，接口丝印为“DC IN”，支持9V~28V输入。
1.6.3 音频接口
ED-HMI2020-070C设备包含1路音频输入，3.5mm四段式耳机接口，接口丝印为“
”，支持OMTP规格立体声耳机输出和单通道麦克风录音。
- 当耳机接入时，音频通道切换至耳机输出；
- 当耳机未接入时，音频通道切换至Speaker输出。
1.6.4 Speaker
ED-HMI2020-070C设备包含1路功放输出，内置1个4Ω 3W的喇叭，单通道立体声输出。播放音频时，如果耳机接入音频接口，则Speaker无音频输出。
1.6.5 1000M以太网接口
ED-HMI2020-070C设备包含1路自适应10/100/1000M以太网接口，接口丝印为“
”。使用RJ45端子，接入以太网时建议采用Cat6及以上规格的网线配合使用。端子对应的引脚定义如下：
 | Pin ID | Pin Name |
|---|---|---|
| 1 | TX1+ | |
| 2 | TX1- | |
| 3 | TX2+ | |
| 4 | TX2- | |
| 5 | TX3+ | |
| 6 | TX3- | |
| 7 | TX4+ | |
| 8 | TX4- |
1.6.6 HDMI接口
ED-HMI2020-070C设备包含1路HDMI接口，接口丝印为“HDMI”，标准的Type-A接口。支持连接HDMI显示器，最大支持4Kp60的视频输出。
1.6.7 USB 2.0接口
ED-HMI2020-070C设备包含1路USB 2.0接口，接口丝印为“
”，标准的Type-A接口。支持连接标准的USB 2.0外设，最大支持480Mbps的传输速率。
1.6.8 USB 3.0接口
ED-HMI2020-070C设备包含2路USB 3.0接口，接口丝印为“
”，标准的Type-A接口。支持连接标准的USB 3.0外设，最大支持5Gbps的传输速率。
1.6.9 天线接口（选配）
ED-HMI2020-070C设备包含1路SMA天线接口，接口丝印分别为“WiFi/BT”，连接Wi-Fi/BT天线。
提示
仅Wi-Fi/BT版本的产品包含天线接口。
