1 产品概述

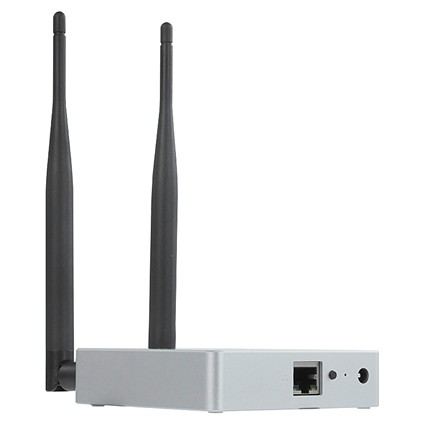

ED-GWL2010是一款基于Raspberry Pi 4B设计的室内轻网关。本产品使用新一代的SX1302和SX1303基带芯片的LoRa网关模组，具有传输距离远，节点容量大，接收灵敏度高等特点，此外，本网关性能强，结构轻巧，部署简单，可以大大简化和缩短您的开发门槛和设计时间。
1.1 目标应用
- LoRa智能网关
- 智能制造
- 智慧城市
- 智慧交通
1.2 规格参数
| 功能 | 参数 |
|---|---|
| CPU | Broadcom BCM2711 4核ARM Cortex-A72(ARM v8) 64位1.5GHz SoC |
| RAM | 1GB/2GB/4GB/8GB可选 |
| 操作系统 | 兼容官方Raspberry Pi OS, 支持Ubuntu |
| SD卡 | 32GB/64GB可选 |
| 以太网 | 1x 千兆以太网口 |
| WiFi/蓝牙 | 2.4GHz和5GHz双频WiFi，蓝牙5.0 |
| LoRa频段 | 支持选配868MHz(EU868)或915MHz(US915)或470MHz(CN470) |
| 用户按键 | 支持自定义功能 |
| RGB指示灯 | 支持多种自定义显示 |
| 电源输入 | DC 12V/2A |
| 内部接口 | 2x Micro-HDMI 1x CSI，可扩展连接Camera 1x DSI，可扩展连接Raspberry Pi 7寸LCD屏 2x USB 2.0，type A连接器 2x USB 3.0，type A连接器 |
| 扩展功能 | 内置加密芯片 |
| 外壳材质 | 金属外壳 |
| 尺寸 | 95 mm (长) x 95 mm (宽) x 24 mm (高) |
| 天线 | 支持选配Wi-Fi/BT外置天线 标配LoRa外置天线 |
| 工作温度 | -25℃~ 50℃ |

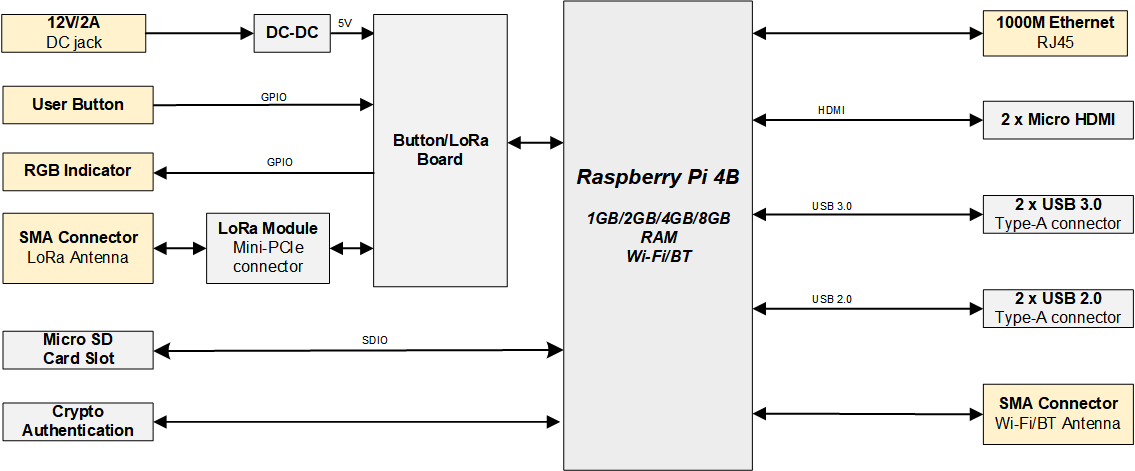

1.3 系统框图

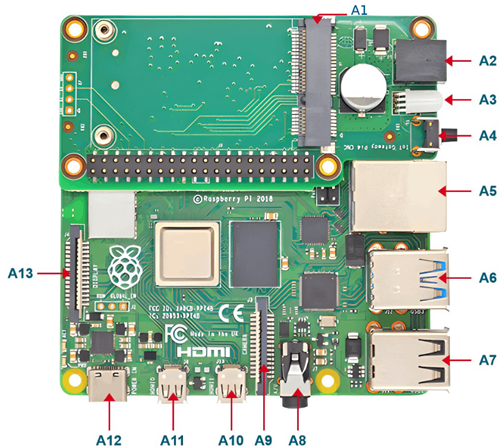

1.4 功能布局
| 编号 | 功能说明 | 编号 | 功能说明 |
|---|---|---|---|
| A1 | Mini PCIe | A2 | 电源接口 |
| A3 | RGB指示灯 | A4 | 用户按键 |
| A5 | 千兆网口 | A6 | USB 3.0 |
| A7 | USB 2.0 | A8 | 3.5mm耳机接口 |
| A9 | CSI | A10 | Micro HDMI |
| A11 | Micro HDMI | A12 | Pi4电源接口(无需使用) |
| A13 | DSI | / | / |

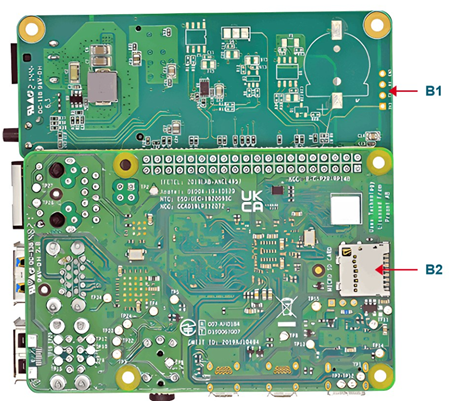

| 编号 | 功能说明 | 编号 | 功能说明 |
|---|---|---|---|
| B1 | 调试串口 | B2 | SD卡槽 |
1.5 包装清单
1x ED-GWL2010主机
1x LoRa天线
[选配]1x 2.4GHz/5GHz Wi-Fi/BT天线

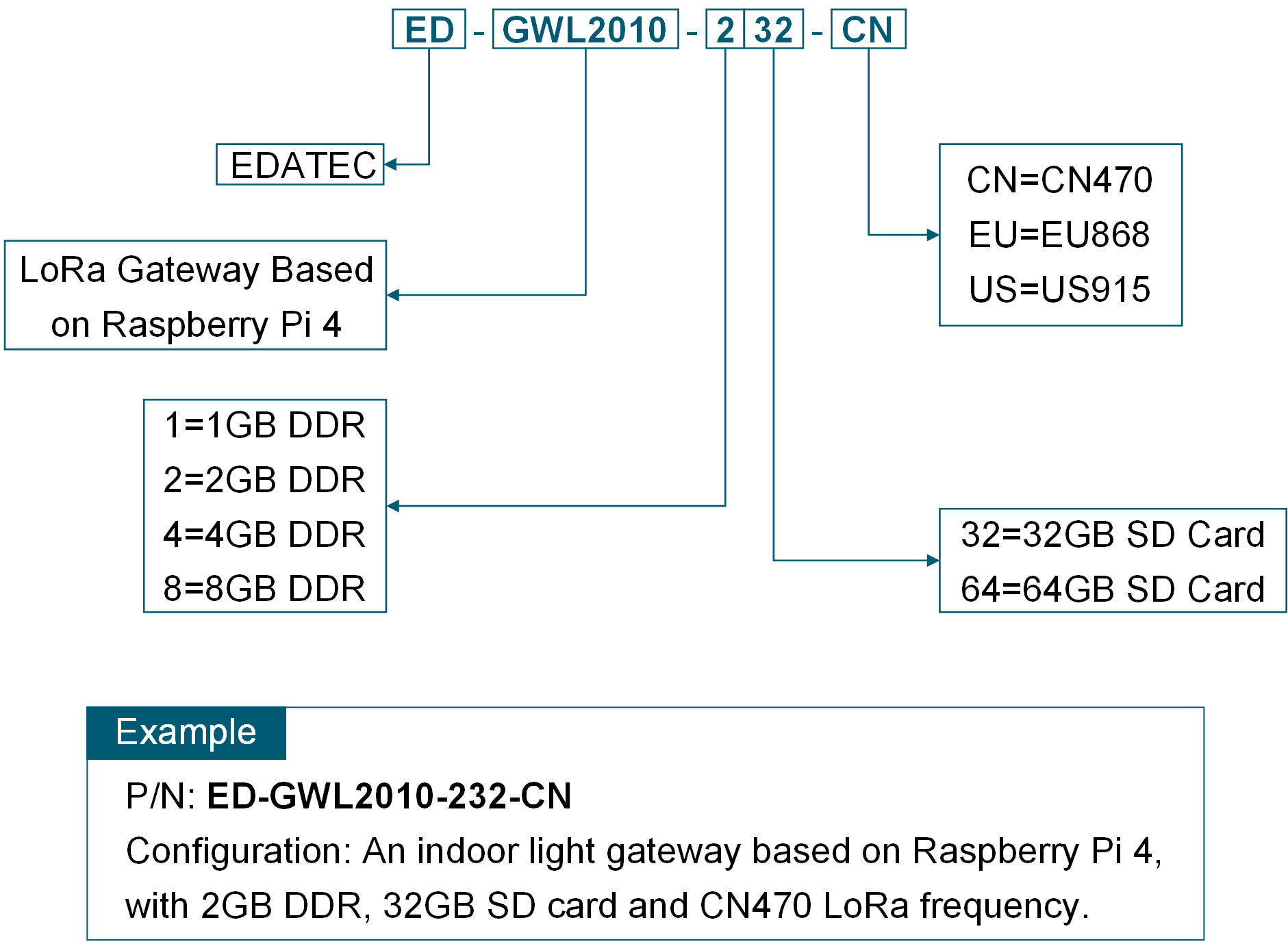

1.6 订购编码
