EtherCAT温度输入模块
|

规格参数
| 输入参数 | ||
|---|---|---|
| 模块类型 | 热电阻 | 热电偶 |
| 输入通道数 | 4 | |
| 输入滤波 | 可配置:1~6,默认值:1 | |
| 连接方式 | 2线制/3线制/4线制,默认为3线制 | 2线制 |
| 传感器类型 | PT100/PT200/PT500/PT1000/Ni20 | K/J/T/E/N/S/R/B/C |
| 温度范围 | PT传感器:-200~+800 ℃ Ni传感器:-79~+309 ℃ | K型(默认):-100~+1370 ℃ |
| 分辨率 | 0.1℃ | |
| 精度 | ±1℃ | 0.5%(满量程) |
| 过压保护 | 支持 | |
| 隔离耐压 | 现场侧和数字侧500V,通道间不隔离 | |
| 诊断和告警 | |
|---|---|
| 温度异常告警 | 支持 |
| 断线告警 | 支持 |
| 系统电源监控 | 支持 |
| 软件参数 | |
|---|---|
| 总线协议 | EtherCAT |
| EtherCAT主站软件平台 | CODESYS |
| 机械参数 | |
|---|---|
| 尺寸 | 100mm x 67.6mm x 14.8 mm |
| 重量 | 约51g |
| 接线规格 | 0.2mm² ~ 1.5mm² |
| 接线方式 | 免螺丝 |
| 安装方式 | 导轨安装 |
| 环境参数&法规 | |
|---|---|
| 工作温度 | -10℃ ~ 55℃ |
| 存储温度 | -20℃ ~ 85℃ |
| 工作环境湿度 | 5% ~ 95%(非冷凝) |
| 大气 | ≥ 795 hPa(海拔高度 ≤ 2000 米),符合 IEC 61131-2 标准 |
| 过电压类别 | I |
| 防护等级 | IP20 |
| 认证 | CE和RoHS |
接口定义
4通道热电阻模块:

| 指示灯 | |||
|---|---|---|---|
| led灯编号 | 对应信号 | 颜色 | 状态说明 |
| 1/3/5/7 | 指示灯1对应通道1 指示灯3对应通道2 指示灯5对应通道3 指示灯7对应通道4 | 绿色 | 指示灯包含闪烁和熄灭两种状态
|
| 输入端口 | |||
|---|---|---|---|
| Pin编号 | 定义 | Pin编号 | 定义 |
| 1 | Source1+ | 2 | Source1- |
| 3 | Sense1+ | 4 | Sense1- |
| 5 | Source2+ | 6 | Source2- |
| 7 | Sense2+ | 8 | Sense2- |
| 9 | Source3+ | 10 | Source3- |
| 11 | Sense3+ | 12 | Sense3- |
| 13 | Source4+ | 14 | Source4- |
| 15 | Sense4+ | 16 | Sense4- |

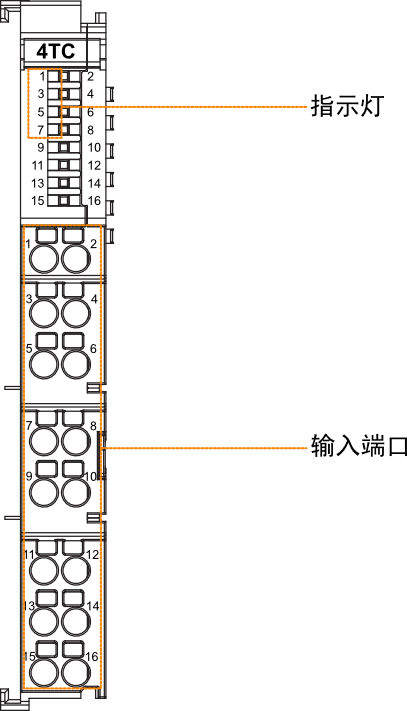

4通道热电偶模块:

| 指示灯 | |||
|---|---|---|---|
| led灯编号 | 对应信号 | 颜色 | 状态说明 |
| 1/3/5/7 | 指示灯1对应通道1 指示灯3对应通道2 指示灯5对应通道3 指示灯7对应通道4 | 绿色 | 指示灯包含闪烁和熄灭两种状态
|
| 输入端口 | |||
|---|---|---|---|
| Pin编号 | 定义 | Pin编号 | 定义 |
| 1 | Sense1+ | 2 | Sense1- |
| 3 | Sense2+ | 4 | Sense2- |
| 5 | Sense3+ | 6 | Sense3- |
| 7 | Sense4+ | 8 | Sense4- |
| 9 | NC | 10 | NC |
| 11 | NC | 12 | NC |
| 13 | NC | 14 | NC |
| 15 | CJC | 16 | CJC |
产品尺寸
单位:mm

订购编码
| 订购编码 | 描述 |
|---|---|
| ED-EIO4RTD | 4通道热电阻模块 |
| ED-EIO4TC | 4通道热电偶模块 |
适配的主机或耦合器
| 订购编码 | 描述 |
|---|---|
| ED-PLC2010 | 基于CODESYS的EtherCAT主站 |
| ED-EIOBRG-EC | EtherCAT耦合器 |
包装清单
- 1 x EtherCAT温度输入模块
安装
提示
- 包装盒中不包含DIN导轨,下文仅作为安装示意。
- 在开始安装之前,请先关闭设备的电源。
- 若遇到模块无法安装的情况,请勿强制进行安装,以免损坏模块。
安装步骤
下文仅以8端子模块的安装为例进行说明。
- 对齐I/O模块的缺口处。

- 将I/O模块沿着箭头方向推入DIN卡销,将I/O模块固定在DIN导轨上。

拆除
提示
- 在开始拆除之前,请先关闭设备的电源和断开模块上的线缆。
- 若遇到模块无法拆除的情况,请勿强制进行拆除,以免损坏模块。
拆除步骤
下文仅以8端子模块的拆除为例进行说明。
- 用手握住I/O模块的卡销,再沿着箭头方向往外拔出,使模块脱离DIN导轨。
