EtherCAT数字量输出模块

  • 4/8/16通道数字量输出，带led状态指示灯
  • 输出信号支持晶体管和继电器
  • 晶体管类型支持PNP或NPN
  • 光耦隔离，具备高可靠性
  • 插片式结构，支持导轨安装
  • PT端子，免螺丝接线
  • 最多支持级联32个模块，无需额外电源
digital-input

规格参数

输出参数（继电器输出模块）
输出通道数4
功耗45mA
驱动能力230V AC或30V DC
负载类型阻性负载、感性负载、灯负载
隔离耐压AC 500V
隔离方式光耦隔离
输入参数（晶体管）
信号类型 PNP NPN
输入通道数 8 16 8 16
功耗 66mA 106mA 66mA 106mA
输出额定电压 24V DC (±25%) 0V DC (±3%)
驱动能力 单通道负载500mA
负载类型 阻性负载、感性负载、灯负载
隔离耐压 AC 500V
隔离方式 光耦隔离
软件参数
总线协议EtherCAT
EtherCAT主站软件平台CODESYS
机械参数
尺寸100mm x 67.6mm x 14.8 mm
重量约51g
接线规格0.2mm² ～ 1.5mm²
接线方式免螺丝
安装方式导轨安装
环境参数&法规
工作温度-10℃ ~ 55℃
存储温度-20℃ ~ 85℃
工作环境湿度5% ~ 95%（非冷凝）
大气≥ 795 hPa（海拔高度 ≤ 2000 米），符合 IEC 61131-2 标准
过电压类别I
防护等级IP20
认证CE和RoHS

接口定义

4通道继电器输出模块：

8xp-led
指示灯
led灯编号对应信号颜色状态说明
1~4CONTACT 1~CONTACT 4绿色指示灯1~4分别表示1~4通道的指示灯，各通道指示灯相互独立，包含常亮和熄灭两种状态
  • 常亮：对应通道继电器为常闭状态
  • 熄灭：对应通道继电器为常开状态
输出端口
Pin编号定义Pin编号定义
1CONTACT 1A2CONTACT 1B
3CONTACT 2A4CONTACT 2B
5CONTACT 3A6CONTACT 3B
7CONTACT 4A8CONTACT 4B

8通道数字量输出模块（PNP型）：

8xp-led
指示灯
led灯编号对应信号颜色状态说明
1~8Y1~Y8绿色指示灯1~8分别表示1~8通道的指示灯，各通道指示灯相互独立，包含常亮和熄灭两种状态
  • 常亮：对应通道输出高电平信号
  • 熄灭：对应通道无信号输出
输出端口
Pin编号定义Pin编号定义
1Y12Y2
3Y34Y4
5Y56Y6
7Y78Y8

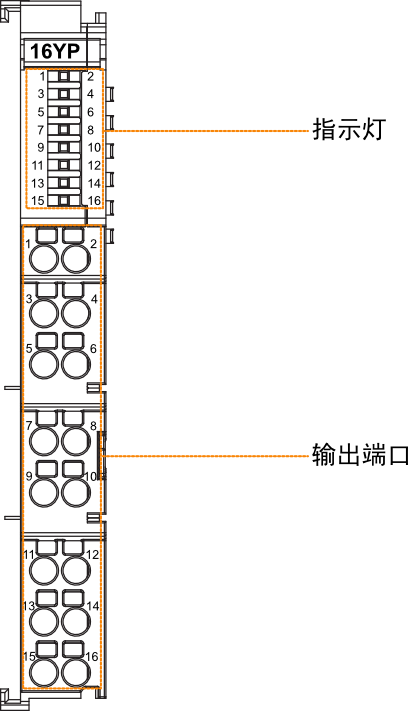

16通道数字量输出模块（PNP型）：

16xp-led
指示灯
led灯编号对应信号颜色状态说明
1~16Y1~Y16绿色指示灯1~16分别表示1~16通道的指示灯，各通道指示灯相互独立，包含常亮和熄灭两种状态
  • 常亮：对应通道输出高电平信号
  • 熄灭：对应通道无信号输出
输出端口
Pin编号定义Pin编号定义
1Y12Y2
3Y34Y4
5Y56Y6
7Y78Y8
9Y910Y10
11Y1112Y12
13Y1314Y14
15Y1516Y16

8通道数字量输出模块（NPN型）：

8xn-led
指示灯
led灯编号对应信号颜色状态说明
1~8Y1~Y8绿色指示灯1~8分别表示1~8通道的指示灯，各通道指示灯相互独立，包含常亮和熄灭两种状态
  • 常亮：对应通道输出低电平信号
  • 熄灭：对应通道无信号输出
输出端口
Pin编号定义Pin编号定义
1Y12Y2
3Y34Y4
5Y56Y6
7Y78Y8

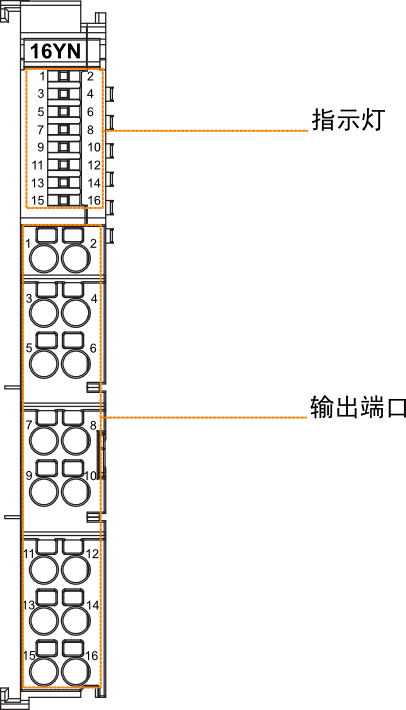

16通道数字量输出模块（NPN型）：

16xn-led
指示灯
led灯编号对应信号颜色状态说明
1~16Y1~Y16绿色指示灯1~16分别表示1~16通道的指示灯，各通道指示灯相互独立，包含常亮和熄灭两种状态
  • 常亮：对应通道输出低电平信号
  • 熄灭：对应通道无信号输出
输出端口
Pin编号定义Pin编号定义
1Y12Y2
3Y34Y4
5Y56Y6
7Y78Y8
9Y910Y10
11Y1112Y12
13Y1314Y14
15Y1516Y16

产品尺寸

单位：mm

4通道继电器输出模块：

4yr-dimension

8通道数字量输出模块：

8yp-8yn-dimension

16通道数字量输出模块：

16yn-16yp-dimension

订购编码

订购编码描述
ED-EIO4YR4通道继电器输出模块
ED-EIO8YP8通道数字量输出模块，PNP型
ED-EIO8YN8通道数字量输出模块，NPN型
ED-EIO16YP16通道数字量输出模块，PNP型
ED-EIO16YN16通道数字量输出模块，NPN型

适配的主机或耦合器

订购编码描述
ED-PLC2010基于CODESYS的EtherCAT主站
ED-EIOBRG-ECEtherCAT耦合器

包装清单

  • 1 x EtherCAT数字量输出模块

安装

提示

  • 包装盒中不包含DIN导轨，下文仅作为安装示意。
  • 在开始安装之前，请先关闭设备的电源。
  • 若遇到模块无法安装的情况，请勿强制进行安装，以免损坏模块。

安装步骤

下文仅以8端子模块的安装为例进行说明。

  1. 对齐I/O模块的缺口处。
installing-1
  1. 将I/O模块沿着箭头方向推入DIN卡销，将I/O模块固定在DIN导轨上。
installing-2

拆除

提示

  • 在开始拆除之前，请先关闭设备的电源和断开模块上的线缆。
  • 若遇到模块无法拆除的情况，请勿强制进行拆除，以免损坏模块。

拆除步骤

下文仅以8端子模块的拆除为例进行说明。

  1. 用手握住I/O模块的卡销，再沿着箭头方向往外拔出，使模块脱离DIN导轨。
installing-3
