EtherCAT数字量输入模块

  • 8/16通道数字量输入，带led状态指示灯
  • 输入类型支持PNP或NPN
  • 光耦隔离，具备高可靠性
  • 插片式结构，支持导轨安装
  • PT端子，免螺丝接线
  • 最多支持级联32个模块，无需额外电源
digital-input

规格参数

输入参数
信号类型 PNP NPN
输入通道数 8 16 8 16
功耗 25mA 35mA 25mA 35mA
输入额定电压 24V DC (±25%) 0V DC (±3%)
输入逻辑1信号 15V~30V -3V~3V
输入逻辑0信号 -3V~3V 15V~30V
去抖时间 可配置：1ms~10ms，默认值为3ms
隔离耐压 AC 500V
隔离方式 光耦隔离
软件参数
总线协议EtherCAT
EtherCAT主站软件平台CODESYS
机械参数
尺寸100mm x 67.6mm x 14.8 mm
重量约51g
接线规格0.2mm² ～ 1.5mm²
接线方式免螺丝
安装方式导轨安装
环境参数&法规
工作温度-10℃ ~ 55℃
存储温度-20℃ ~ 85℃
工作环境湿度5% ~ 95%（非冷凝）
大气≥ 795 hPa（海拔高度 ≤ 2000 米），符合 IEC 61131-2 标准
过电压类别I
防护等级IP20
认证CE和RoHS

接口定义

8通道数字量输入模块（PNP型）：

8xp-led
指示灯
led灯编号对应信号颜色状态说明
1~8X1~X8绿色指示灯1~8分别表示1~8通道的指示灯，各通道指示灯相互独立，包含常亮和熄灭两种状态
  • 常亮：对应通道检测到有高电平信号输入
  • 熄灭：对应通道无信号输入
输入端口
Pin编号定义Pin编号定义
1X12X2
3X34X4
5X56X6
7X78X8

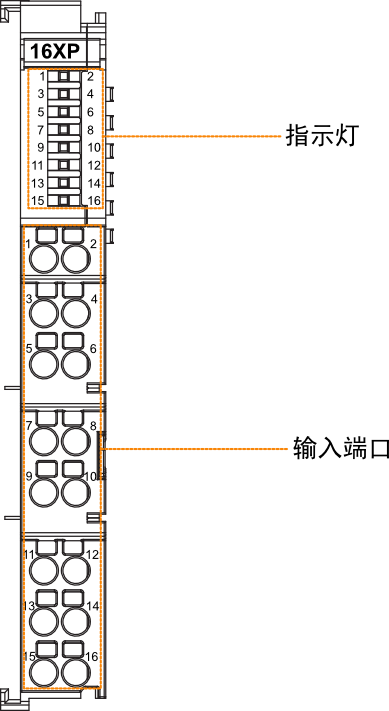

16通道数字量输入模块（PNP型）：

16xp-led
指示灯
led灯编号对应信号颜色状态说明
1~16X1~X16绿色指示灯1~16分别表示1~16通道的指示灯，各通道指示灯相互独立，包含常亮和熄灭两种状态
  • 常亮：对应通道检测到有高电平信号输入
  • 熄灭：对应通道无信号输入
输入端口
Pin编号定义Pin编号定义
1X12X2
3X34X4
5X56X6
7X78X8
9X910X10
11X1112X12
13X1314X14
15X1516X16

8通道数字量输入模块（NPN型）：

8xn-led
指示灯
led灯编号对应信号颜色状态说明
1~8X1~X8绿色指示灯1~8分别表示1~8通道的指示灯，各通道指示灯相互独立，包含常亮和熄灭两种状态
  • 常亮：对应通道检测到有低电平信号输入
  • 熄灭：对应通道无信号输入
输入端口
Pin编号定义Pin编号定义
1X12X2
3X34X4
5X56X6
7X78X8

16通道数字量输入模块（NPN型）：

16xn-led
指示灯
led灯编号对应信号颜色状态说明
1~16X1~X16绿色指示灯1~16分别表示1~16通道的指示灯，各通道指示灯相互独立，包含常亮和熄灭两种状态
  • 常亮：对应通道检测到有低电平信号输入
  • 熄灭：对应通道无信号输入
输入端口
Pin编号定义Pin编号定义
1X12X2
3X34X4
5X56X6
7X78X8
9X910X10
11X1112X12
13X1314X14
15X1516X16

产品尺寸

单位：mm

8通道数字量输入模块：

8xp-8xn-dimension

16通道数字量输入模块：

16xp-16xn-dimension

订购编码

订购编码描述
ED-EIO8XP8通道数字量输入模块，PNP型
ED-EIO8XN8通道数字量输入模块，NPN型
ED-EIO16XP16通道数字量输入模块，PNP型
ED-EIO16XN16通道数字量输入模块，NPN型

适配的主机或耦合器

订购编码描述
ED-PLC2010基于CODESYS的EtherCAT主站
ED-EIOBRG-ECEtherCAT耦合器

包装清单

  • 1 x EtherCAT数字量输入模块

安装

提示

  • 包装盒中不包含DIN导轨，下文仅作为安装示意。
  • 在开始安装之前，请先关闭设备的电源。
  • 若遇到模块无法安装的情况，请勿强制进行安装，以免损坏模块。

安装步骤

下文仅以8端子模块的安装为例进行说明。

  1. 对齐I/O模块的缺口处。
installing-1
  1. 将I/O模块沿着箭头方向推入DIN卡销，将I/O模块固定在DIN导轨上。
installing-2

拆除

提示

  • 在开始拆除之前，请先关闭设备的电源和断开模块上的线缆。
  • 若遇到模块无法拆除的情况，请勿强制进行拆除，以免损坏模块。

拆除步骤

下文仅以8端子模块的拆除为例进行说明。

  1. 用手握住I/O模块的卡销，再沿着箭头方向往外拔出，使模块脱离DIN导轨。
installing-3
