EtherCAT模拟量输入模块

  • 4/8通道电流输入模块、4通道电压输入模块和4通道电压/电流混合输入模块，带led状态指示灯
  • 电流输入范围支持配置为4~20mA/0~20mA
  • 电压输入范围支持配置为-5~5V/0~10V/-10~10V
  • 16位的高精度模拟量输入
  • 插片式结构，支持导轨安装
  • PT端子，免螺丝接线
  • 最多支持级联32个模块，无需额外电源
digital-input

规格参数

输入参数（电流输入模块）
信号类型 电流输入
输入通道数 4 8
输入电流范围 0~20mA/4~20mA
电流消耗 260mA 400mA
输入滤波 可配置
输入阻抗 100Ω
分辨率 16位
精度 0.1%
过压保护 支持
隔离耐压 现场侧和数字侧AC500V，通道间不隔离
输入参数（电压输入模块）
信号类型 电压输入
输入通道数 4
输入电压范围 -5~5V/0~10V/-10~10V
电流消耗 260mA
输入滤波 可配置
输入阻抗 ＞500KΩ
分辨率 16位
精度 0.1%
过压保护 支持
隔离耐压 现场侧和数字侧AC500V，通道间不隔离
输入参数（电压/电流混合输入模块）
信号类型 电压/电流输入
输入通道数 4
输入范围 电压：-5~5V/0~10V/-10~10V
电流：0~20mA/4~20mA
电流消耗 260mA
输入滤波 可配置
输入阻抗 电压：＞500KΩ
电流：100Ω
分辨率 16位
精度 0.1%
过压保护 支持
隔离耐压 现场侧和数字侧AC500V，通道间不隔离
软件参数
总线协议EtherCAT
EtherCAT主站软件平台CODESYS
机械参数
尺寸100mm x 67.6mm x 14.8 mm
重量约51g
接线规格0.2mm² ～ 1.5mm²
接线方式免螺丝
安装方式导轨安装
环境参数&法规
工作温度-10℃ ~ 55℃
存储温度-20℃ ~ 85℃
工作环境湿度5% ~ 95%（非冷凝）
大气≥ 795 hPa（海拔高度 ≤ 2000 米），符合 IEC 61131-2 标准
过电压类别I
防护等级IP20
认证CE和RoHS

接口定义

4通道电流输入模块：

4ada-led
指示灯
led灯编号对应信号颜色状态说明
1~4AI1/C1~AI4/C4绿色指示灯1~4分别表示AI1/C1~AI4/C4通道的指示灯，各通道指示灯相互独立，包含常亮、闪烁和熄灭三种状态
  • 常亮：模块已上电
  • 闪烁：对应通道检测到输入为0~20mA或4~20mA
  • 熄灭：模块未上电
输入端口
Pin编号定义Pin编号定义
1AI12C1
3AI24C2
5AI36C3
7AI48C4

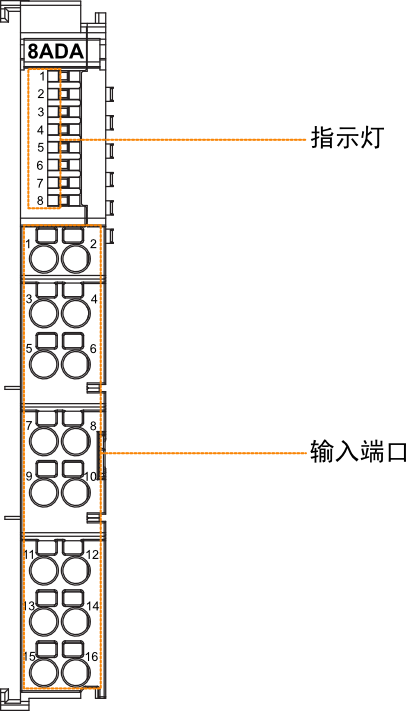

8通道电流输入模块：

8ada-led
指示灯
led灯编号对应信号颜色状态说明
1~8AI1/C1~AI8/C8绿色指示灯1~8分别表示AI1/C1~AI8/C8通道的指示灯，各通道指示灯相互独立，包含常亮、闪烁和熄灭三种状态
  • 常亮：模块已上电
  • 闪烁：对应通道检测到输入为0~20mA或4~20mA
  • 熄灭：模块未上电
输入端口
Pin编号定义Pin编号定义
1AI12C1
3AI24C2
5AI36C3
7AI48C4
9AI510C5
11AI612C6
13AI714C7
15AI816C8

4通道电压输入模块：

4adv-led
指示灯
led灯编号对应信号颜色状态说明
1~4VI1/C1~VI4/C4绿色指示灯1~4分别表示VI1/C1~VI4/C4通道的指示灯，各通道指示灯相互独立，包含常亮、闪烁和熄灭三种状态
  • 常亮：对应通道检测到输入超过有效范围
  • 闪烁：对应通道检测到输入为-5~5V或0~10V或-10~10V
  • 熄灭：无信号输入
输入端口
Pin编号定义Pin编号定义
1VI12C1
3VI24C2
5VI36C3
7VI48C4

4通道电压/电流混合输入模块：

4ad-led
指示灯
led灯编号对应信号颜色状态说明
1~4VAI1/C1~VAI4/C4绿色指示灯1~4分别表示VAI1/C1~VAI4/C4通道的指示灯，各通道指示灯相互独立，包含常亮、闪烁和熄灭三种状态
  • 当作为电压输入通道时：
    • 常亮：对应通道检测到输入超过有效范围
    • 闪烁：对应通道检测到输入为-5~5V或0~10V或-10~10V
    • 熄灭：无信号输入
  • 当作为电流输入通道时：
    • 常亮：模块已上电
    • 闪烁：对应通道检测到输入为0~20mA或4~20mA
    • 熄灭：模块未上电
输入端口
Pin编号定义Pin编号定义
1VAI12C1
3VAI24C2
5VAI36C3
7VAI48C4

产品尺寸

单位：mm

4通道模拟量输入模块：

4ada-4adv-4ad-dimension

8通道模拟量输入模块：

8ada-dimension

订购编码

订购编码描述
ED-EIO4ADA4通道电流输入模块，4-20mA/0-20mA, 可配置
ED-EIO8ADA8通道电流输入模块，4-20mA/0-20mA, 可配置
ED-EIO4ADV4通道电压输入模块，-5~5V/0~10V/-10~10V, 可配置
ED-EIO4AD4通道电压/电流混合输入模块，-5~5V/0~10V/-10~10V/4-20mA/0-20mA, 可配置

适配的主机或耦合器

订购编码描述
ED-PLC2010基于CODESYS的EtherCAT主站
ED-EIOBRG-ECEtherCAT耦合器

包装清单

  • 1 x EtherCAT模拟量输入模块

安装

提示

  • 包装盒中不包含DIN导轨，下文仅作为安装示意。
  • 在开始安装之前，请先关闭设备的电源。
  • 若遇到模块无法安装的情况，请勿强制进行安装，以免损坏模块。

安装步骤

下文仅以8端子模块的安装为例进行说明。

  1. 对齐I/O模块的缺口处。
installing-1
  1. 将I/O模块沿着箭头方向推入DIN卡销，将I/O模块固定在DIN导轨上。
installing-2

拆除

提示

  • 在开始拆除之前，请先关闭设备的电源和断开模块上的线缆。
  • 若遇到模块无法拆除的情况，请勿强制进行拆除，以免损坏模块。

拆除步骤

下文仅以8端子模块的拆除为例进行说明。

  1. 用手握住I/O模块的卡销，再沿着箭头方向往外拔出，使模块脱离DIN导轨。
installing-3
