3 启动CM0 Dev Board

本章介绍安装操作系统、连接线缆和初始化配置的具体操作。

3.1 安装操作系统

CM0 Dev Board出厂时，默认未安装操作系统，用户在使用之前需要先安装操作系统，在安装操作系统之前需要先下载镜像，再对eMMC进行烧录。下文介绍镜像下载和eMMC烧录的具体操作。

3.1.1 镜像下载

可根据实际的需要下载对应的Raspberry Pi官方系统镜像，下载路径如下表：

OS下载路径
Raspberry Pi OS(Desktop) 64-bit-trixie (Debian 13)https://downloads.raspberrypi.com/raspios_arm64/images/raspios_arm64-2025-10-02/2025-10-01-raspios-trixie-arm64.img.xz
Raspberry Pi OS(Lite) 64-bit-trixie (Debian 13)https://downloads.raspberrypi.com/raspios_lite_arm64/images/raspios_lite_arm64-2025-10-02/2025-10-01-raspios-trixie-arm64-lite.img.xz
Raspberry Pi OS(Desktop) 32-bit-trixie (Debian 13)https://downloads.raspberrypi.com/raspios_armhf/images/raspios_armhf-2025-10-02/2025-10-01-raspios-trixie-armhf.img.xz
Raspberry Pi OS(Lite) 32-bit-trixie (Debian 13)https://downloads.raspberrypi.com/raspios_lite_armhf/images/raspios_lite_armhf-2025-10-02/2025-10-01-raspios-trixie-armhf-lite.img.xz

提示

推荐使用Lite版本的镜像，最新版本的镜像请参考Raspberry Pi官网：Raspberry Pi OS。

3.1.2 eMMC烧录

建议使用Raspberry Pi官方烧录工具，下载路径如下：

前提条件：

  • 已完成烧录工具的下载，并安装至电脑。
  • 已准备一根Micro USB转USB-A线（USB烧录线）。
  • 已获取待烧录的镜像文件。

操作步骤：

操作步骤以Windows系统为例进行说明。

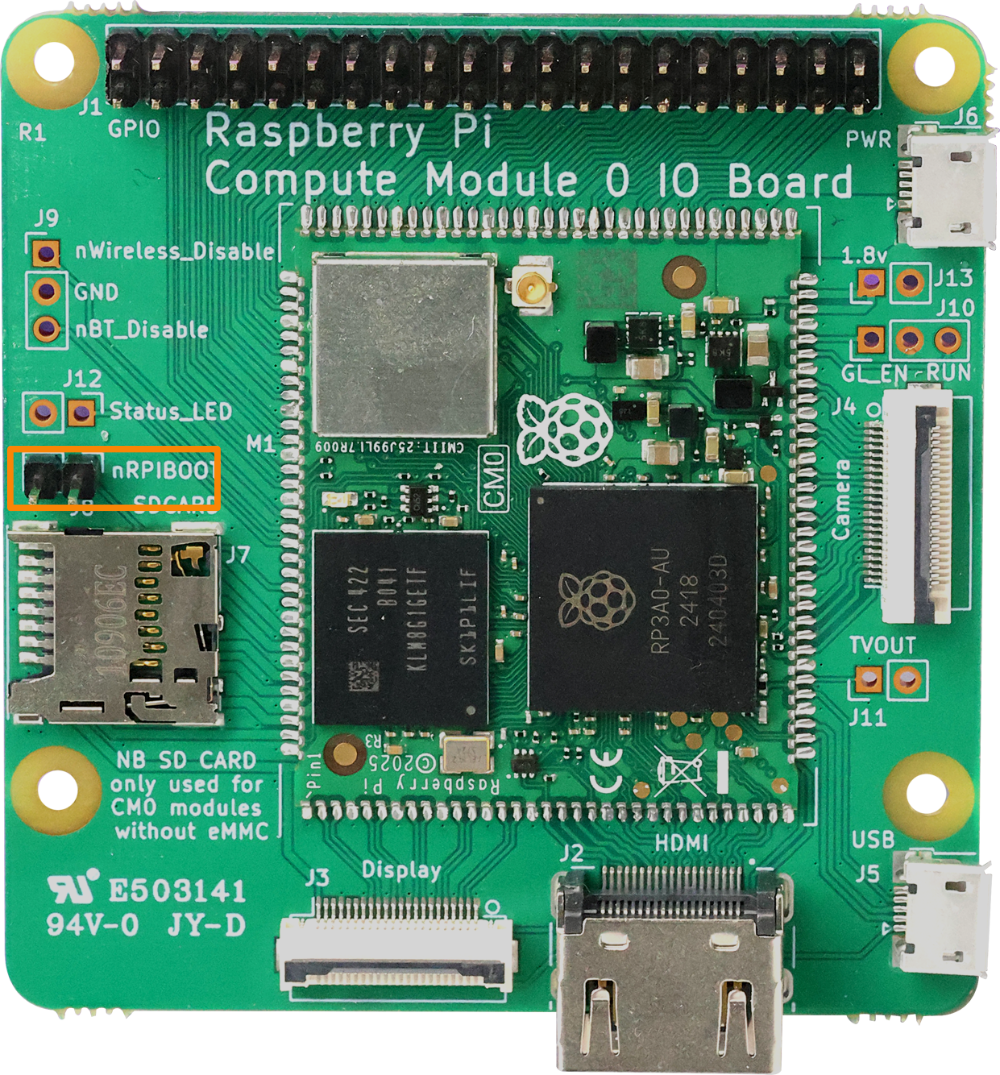

  1. 确定CM0 Dev Board上RPIBOOT插针的位置（如下图标注位置所示），并使用跳线帽将2个引脚进行短接。
  1. 确定CM0 Dev Board上Micro USB接口的位置，如下图标注位置所示。
  1. 连接好USB烧录线（Micro USB转USB-A）。
  • 连接USB烧录线：一端连接设备侧的Micro USB接口，另一端连接PC上的USB接口

提示

由于CM0IO板供电只需要5V电源，故USB烧录线可以同时支持供电，无需再额外连接电源。

警告

在进行eMMC烧录时禁止通过CM0开发板的供电口接入5V电源，若电源接口和USB接口同时连接，可能导致烧坏CM0IO板。

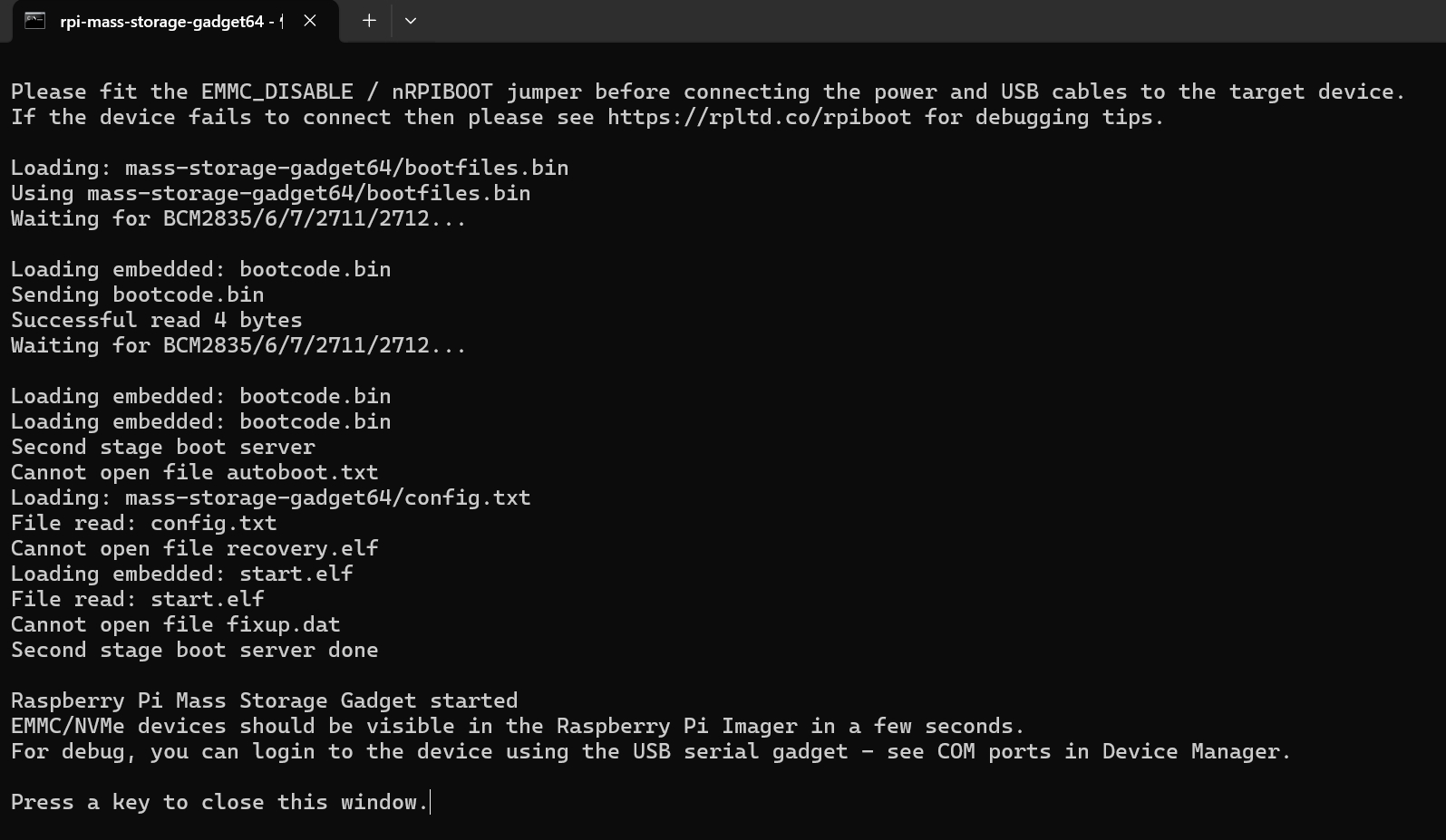

  1. 打开已安装的rpiboot工具，自动进行盘符化。

  1. 待盘符化完成后，电脑右下角会弹出盘符。

  2. 打开SD Card Formatter，选择被格式化的盘符，单击右下方“Format”进行格式化。

image-20241011153629436
  1. 在弹出的提示框中，单击“是”。
image-20241011153703827
  1. 格式化完成后，在提示框中单击 “确定”。
image-20241011153726269

  1. 关闭SD Card Formatter。

  2. 打开Raspberry Pi Imager，单击“选择操作系统”，在弹出的窗格中选择“Use custom”。

image-20241011153343104

  1. 根据提示，在自定义路径下选择已获取的镜像文件，并返回至烧录主界面。

  2. 单击“选择SD卡”，在“存储卡”界面选择默认的SD卡，并返回至烧录主界面。

image-20241011153807227
  1. 单击“NEXT”，在弹出的“Use OS customization？”提示框中选择“不”，开始写入镜像。
image-20241011154241786
  1. 在弹出的“警告”提示框中选择‘”是“，开始写入镜像。
installation-
  1. 待镜像写入完成后，会进行文件的验证。
installation-2
  1. 验证完成后，弹出“烧录成功”提示框，单击“继续”完成烧录。
image-20240906133024483
  1. 关闭Raspberry Pi Imager，取下USB烧录线和RPIBOOT插针上的跳线帽，再重新给设备上电。

3.2 连接线缆

介绍线缆的连接方法。

准备工作：

  • 已获取可以正常使用的USB HUB、显示器、鼠标、键盘和电源适配器等配件。
  • 已获取可以正常使用的网络。
  • 已获取可以正常使用的HDMI线。

连接线缆示意图：

各接口的引脚定义以及连线的具体方法，请参见1.4接口。

connect-cable

3.3 首次启动系统

CM0 Dev Board无电源开关，接入电源后，系统将会开始启动。

  • 绿灯ACT闪烁, 表示系统正常启动。

3.3.1 Raspberry Pi OS (Desktop)

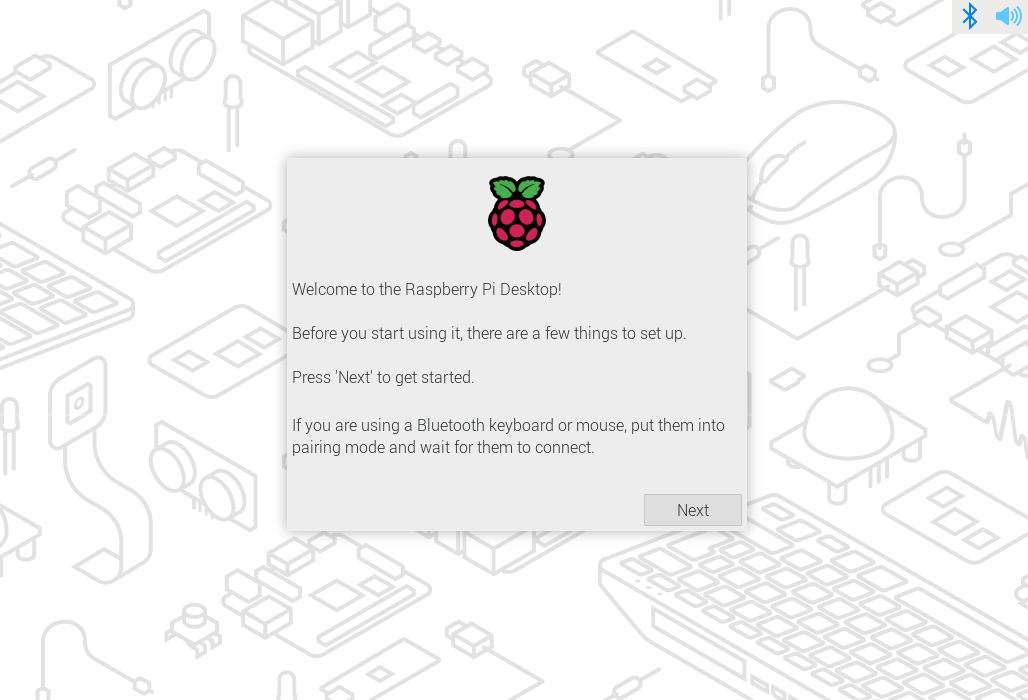

如果产品在出厂时安装的是Desktop版系统，则CM0 Dev Board启动完成后，直接进入到初始化配置桌面（如下图所示），可参考下文的操作步骤进行初始化配置。

desktop

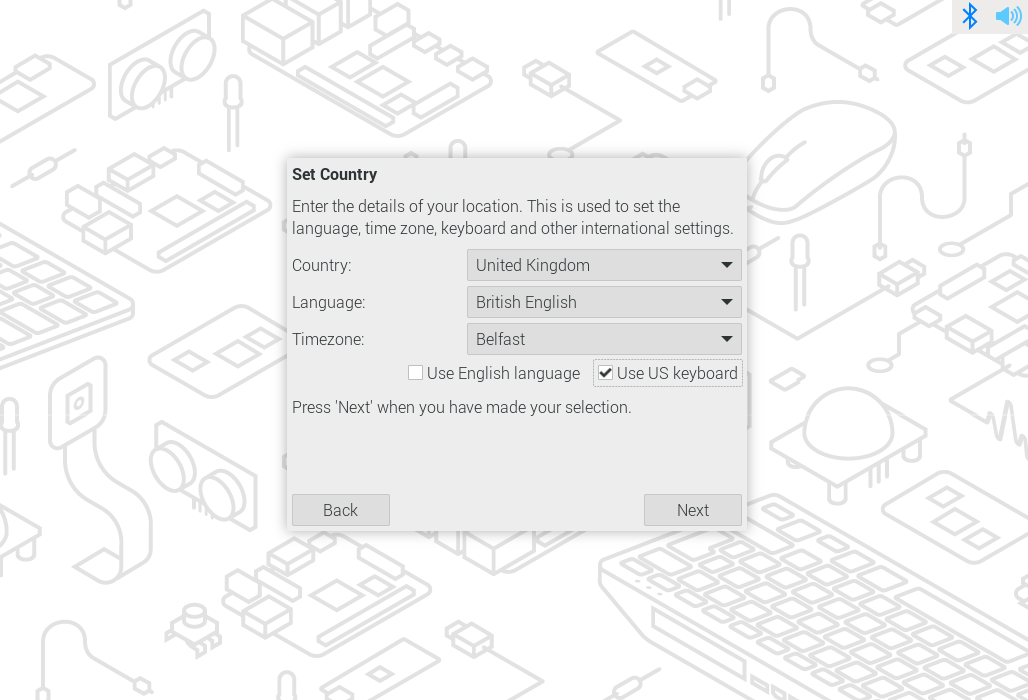

  1. 单击“Next”，进入“Set Country”界面，按需配置“Country”、“Language”和“Timezone”等参数。
desktop

提示

建议勾选“Use US keyboard”。

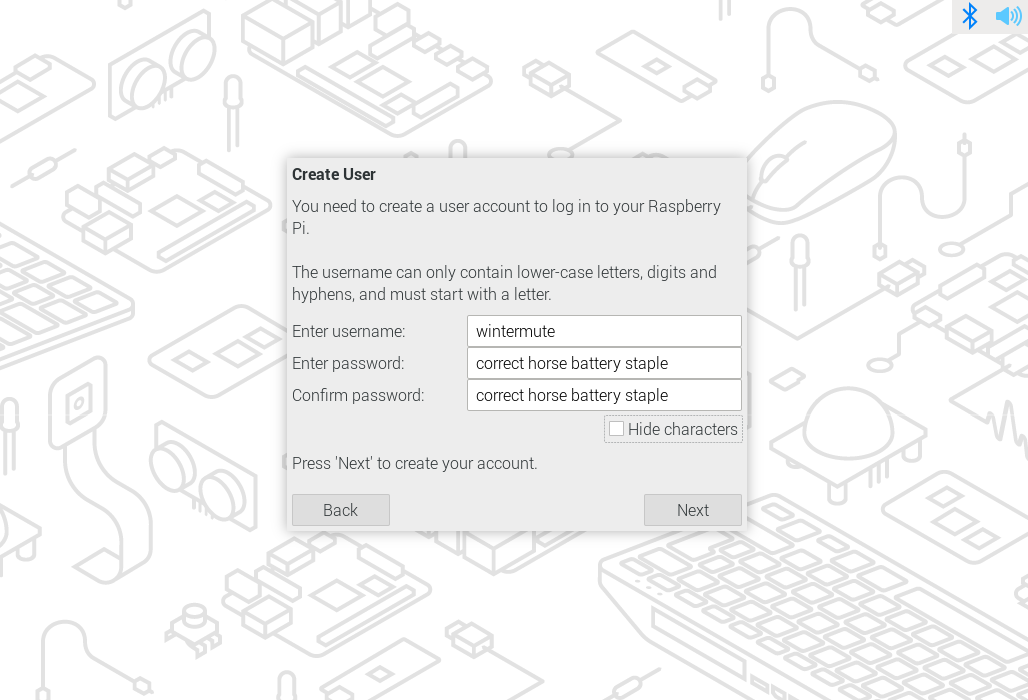

  1. 单击“Next”，进入“Create User”界面，按需创建“username”和“password”。
desktop

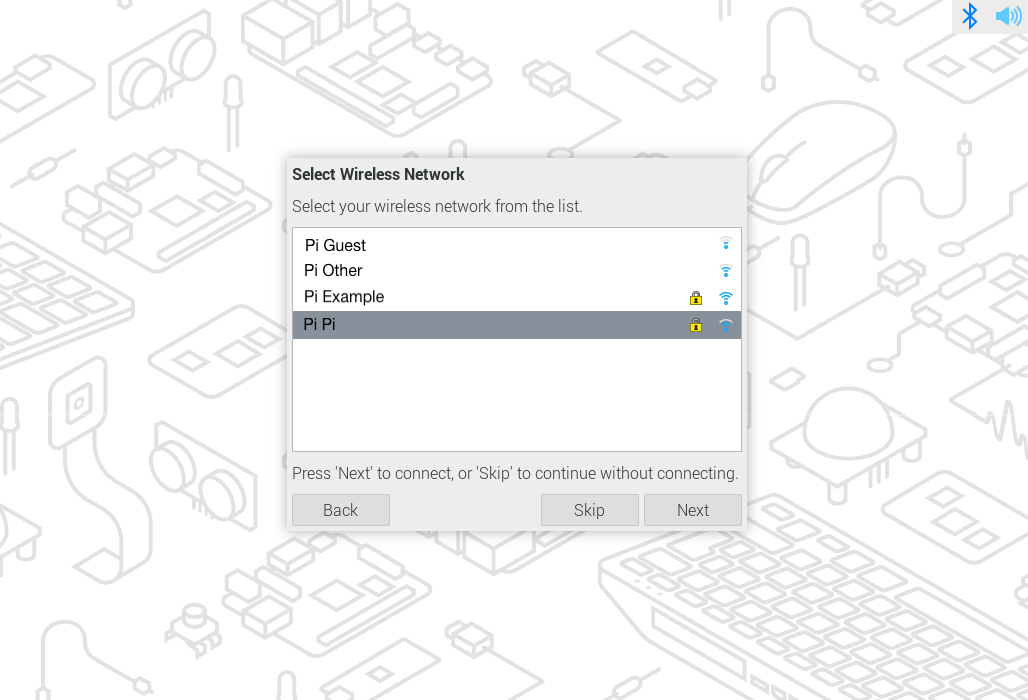

  1. 单击“Next”，进入“Select Wireless Network”界面，按需选择待连接的Wi-Fi名称。
desktop

提示

此处也可以单击“Skip”，跳过Wi-Fi连接。

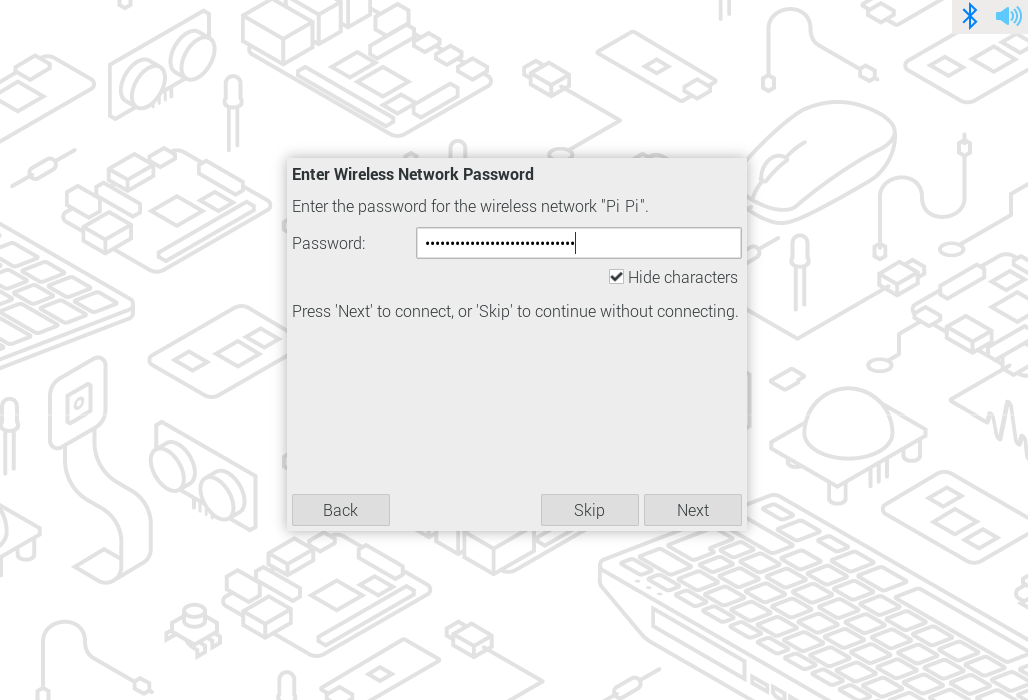

  1. 单击“Next”，进入“Enter Wireless Password”界面，输入Wi-Fi密码。
desktop

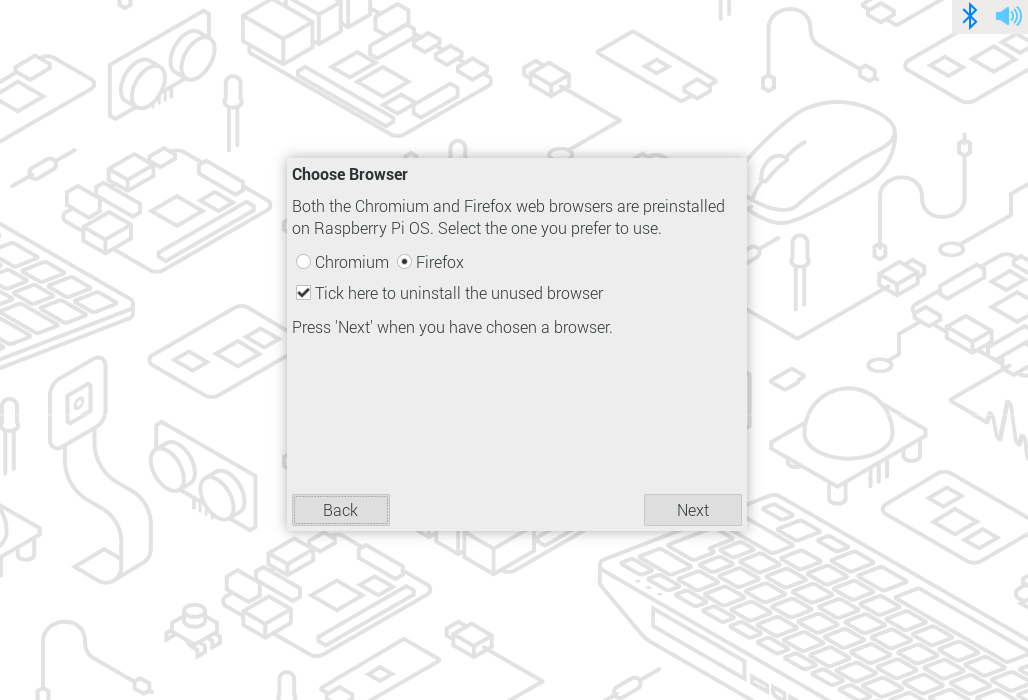

  1. 单击“Next”，进入“Choose Browser”界面，按需选择默认的浏览器。
desktop

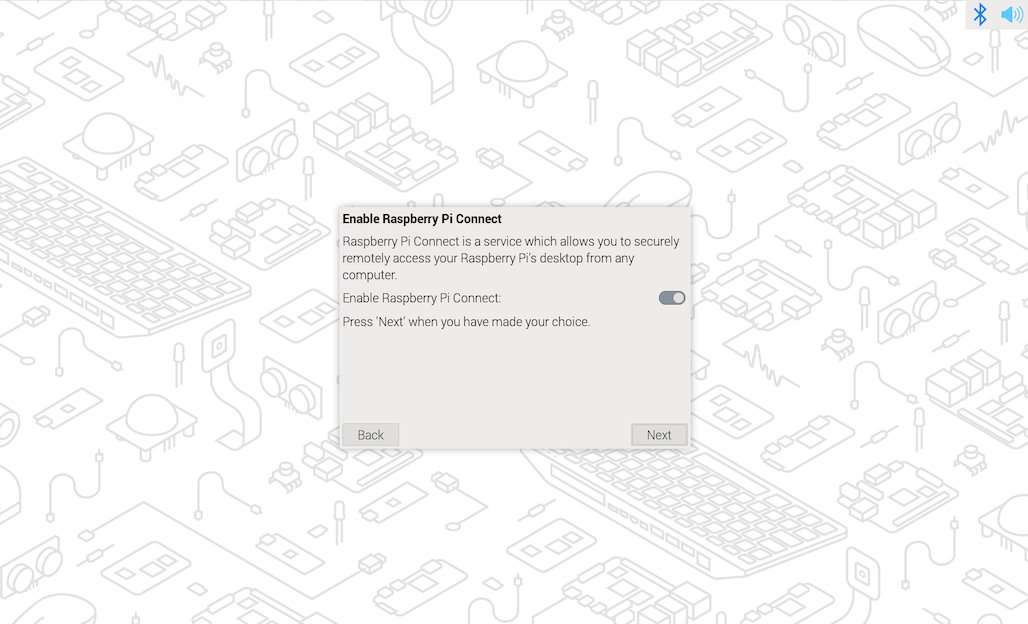

  1. 单击“Next”，进入“Enable Raspberry Pi Connect”界面，按需设置使能开关。
desktop

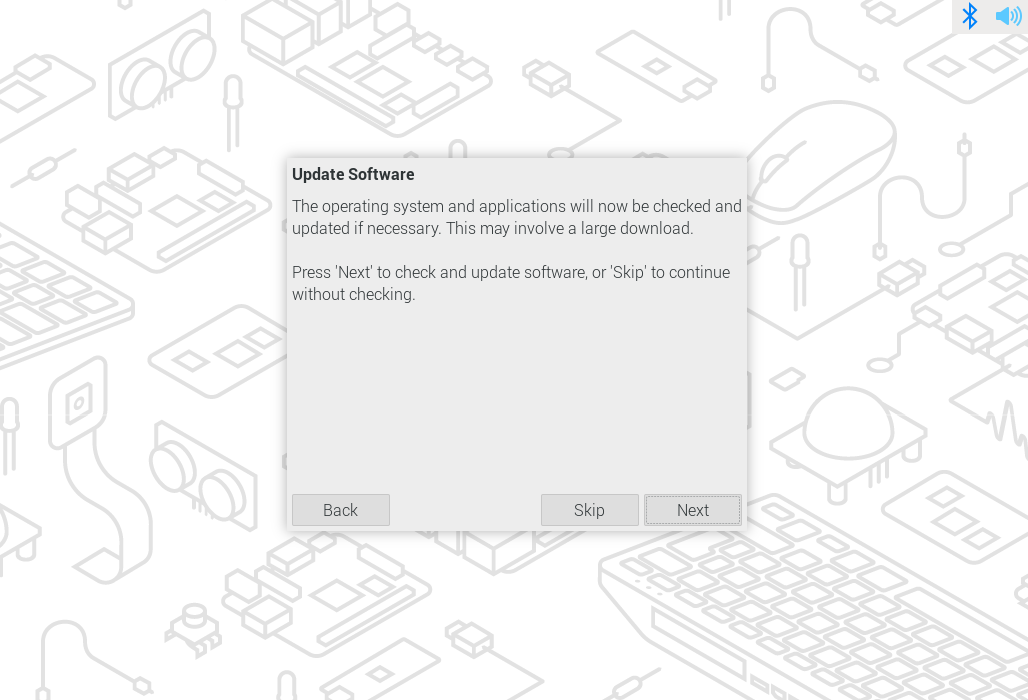

  1. 单击“Next”，进入“Update Software”界面。
desktop

提示

此处也可以单击“Skip”，跳过软件更新。

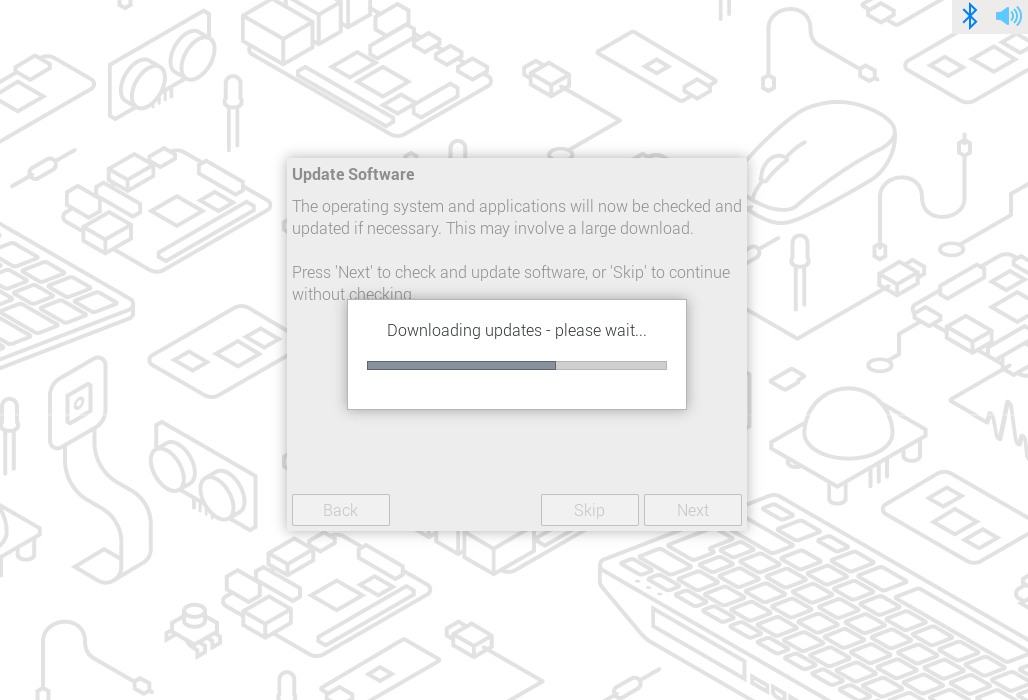

  1. 单击“Next”，进行软件的更新。
desktop
  1. 软件更新完成后，进入“Setup Complete”界面。
desktop
  1. 单击“Restart”，进入系统桌面。
desktop

3.3.2 Raspberry Pi OS (Lite)

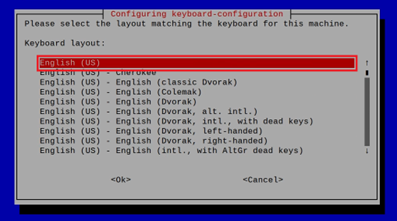

如果产品在出厂时安装的是Lite版系统，则CM0 Dev Board启动完成后会弹出“Configuring keyboard-configuration”界面（如下图），可参考下文的操作步骤进行初始化配置。

lite-1

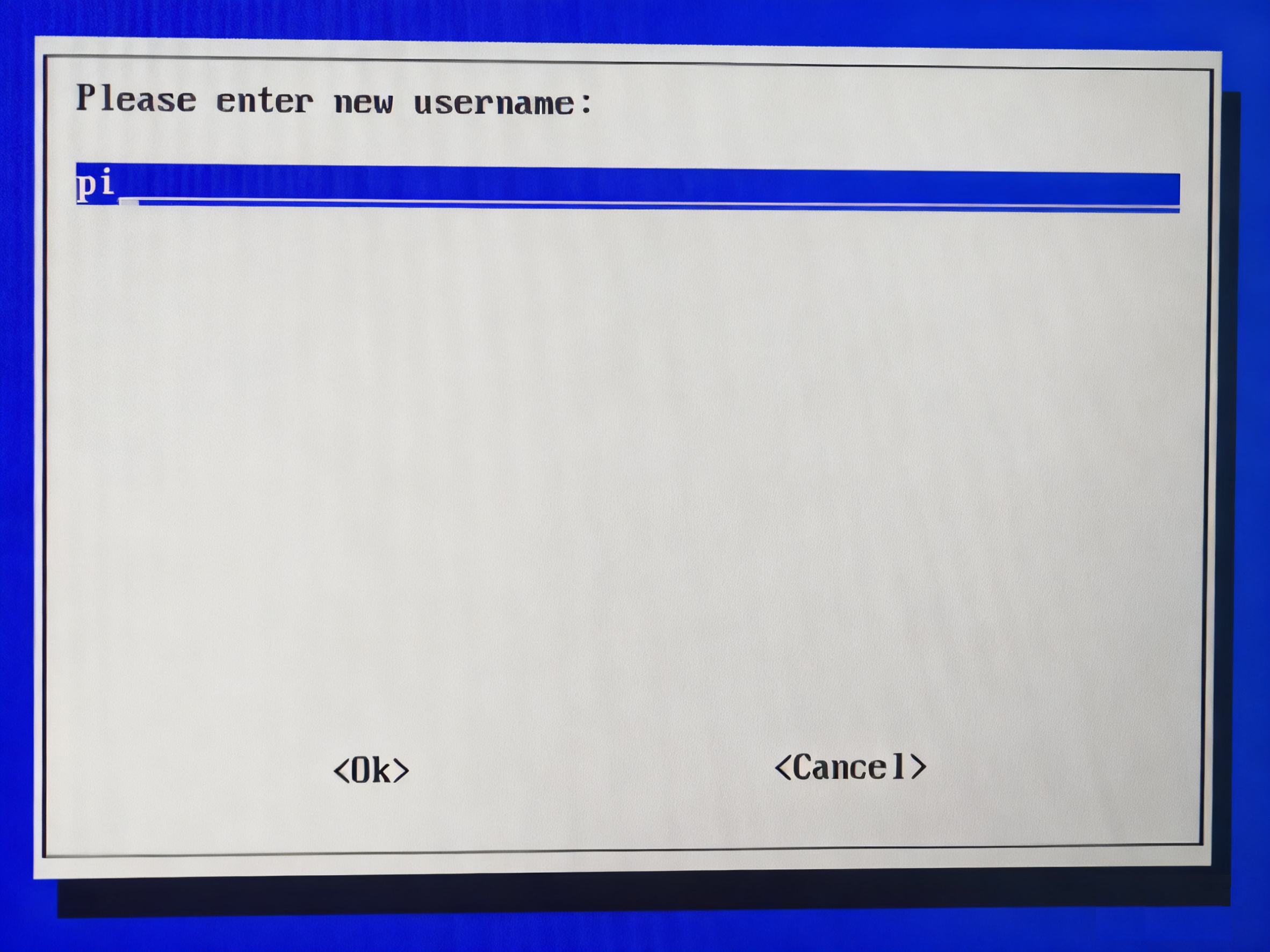

  1. 按需设置键盘的类型，再选择“OK”并按“Enter”，进入创建用户界面。
lite-1
  1. 按需创建用户名，再选择“OK”并按“Enter”，进入设置用户密码界面。
lite-1

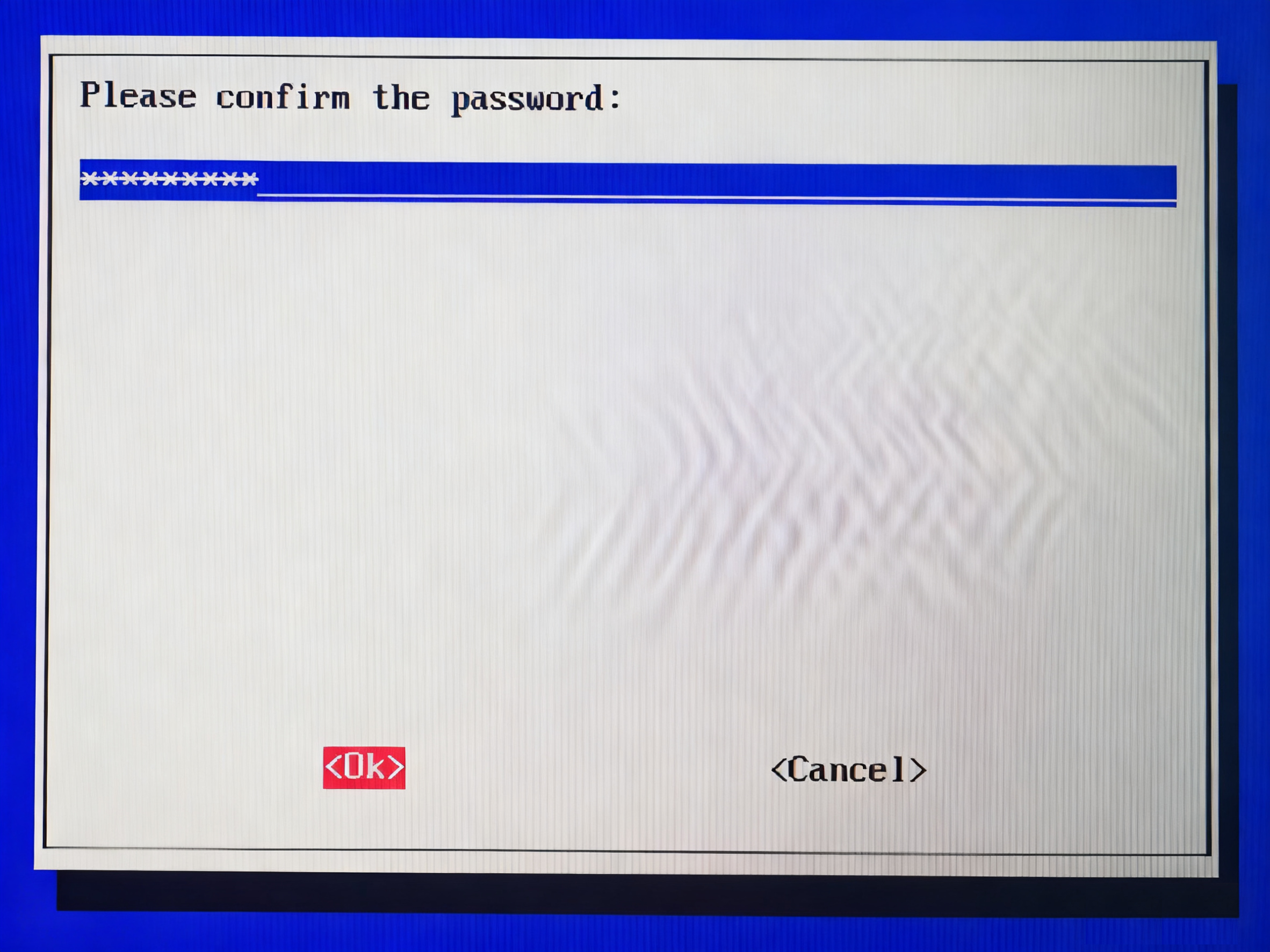

  1. 按需输入密码，再选择“OK”并按“Enter”，进入用户密码确认界面。
lite-1

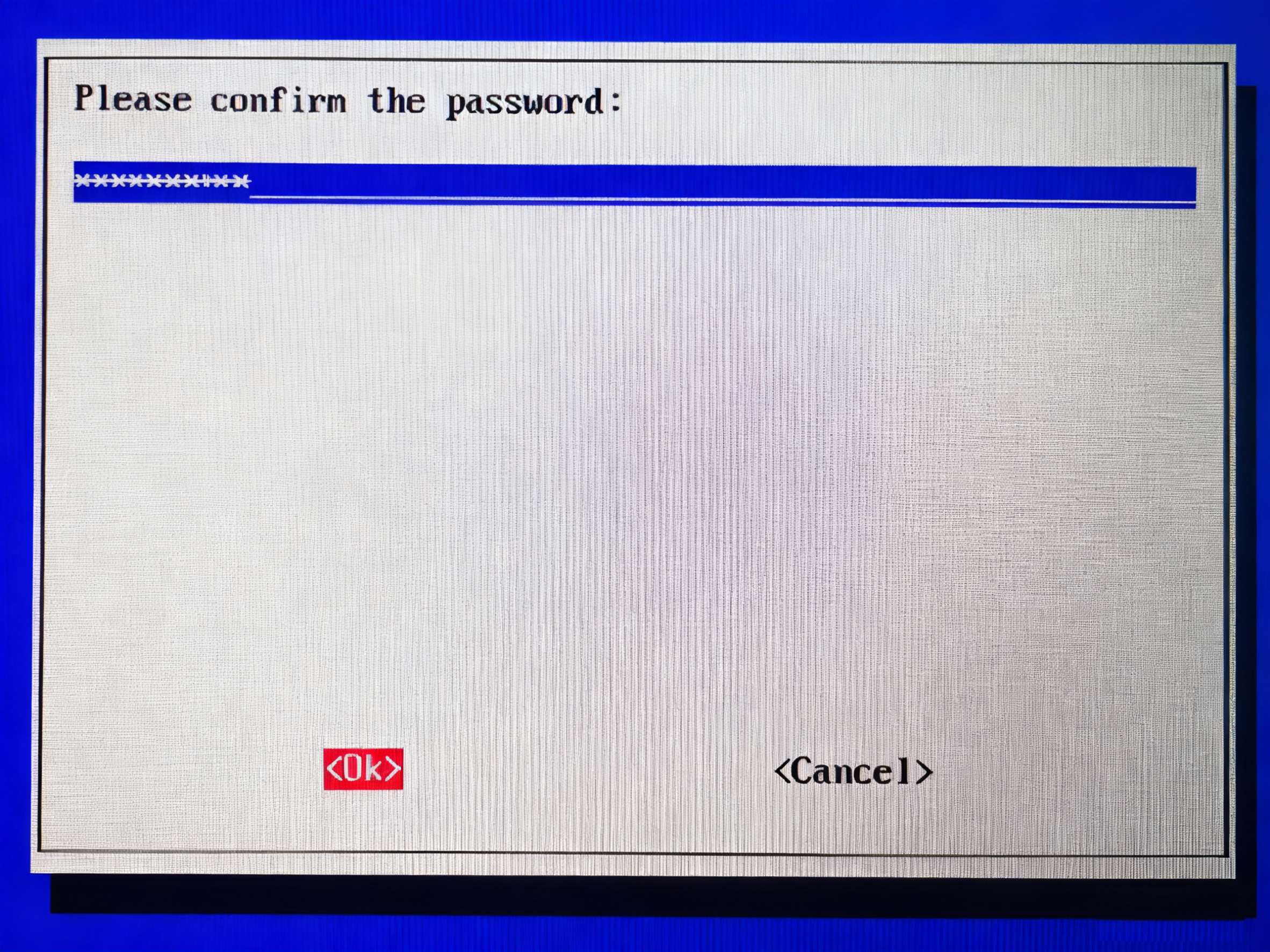

  1. 再次输入密码，再选择“OK”并按“Enter”，完成初始设置并进入登录界面。

  2. 根据提示依次输入用户名和密码来登录系统，如下图所示表示登录成功。

lite
