Raspberry Pi Compute Module Zero Development Board
文档说明
Raspberry Pi Compute Module Zero Development Board是Raspberry Pi官方产品,产品的品牌属于Raspberry Pi,产品的IP属于Raspberry Pi。
本文档由上海晶珩电子科技有限公司翻译。由于翻译水平有限,可能会存在翻译不准确的地方。如果发现翻译后的内容不完整或者不准确,请及时联系(可发送邮件至support@edatec.cn)。
最终解释权及最准确的文档版本,请以Raspberry Pi官方发布的内容为准。
1 简介
介绍Raspberry Pi Compute Module Zero Development Board(简称CM0 Dev Board)的定义和特性。
1.1 概述

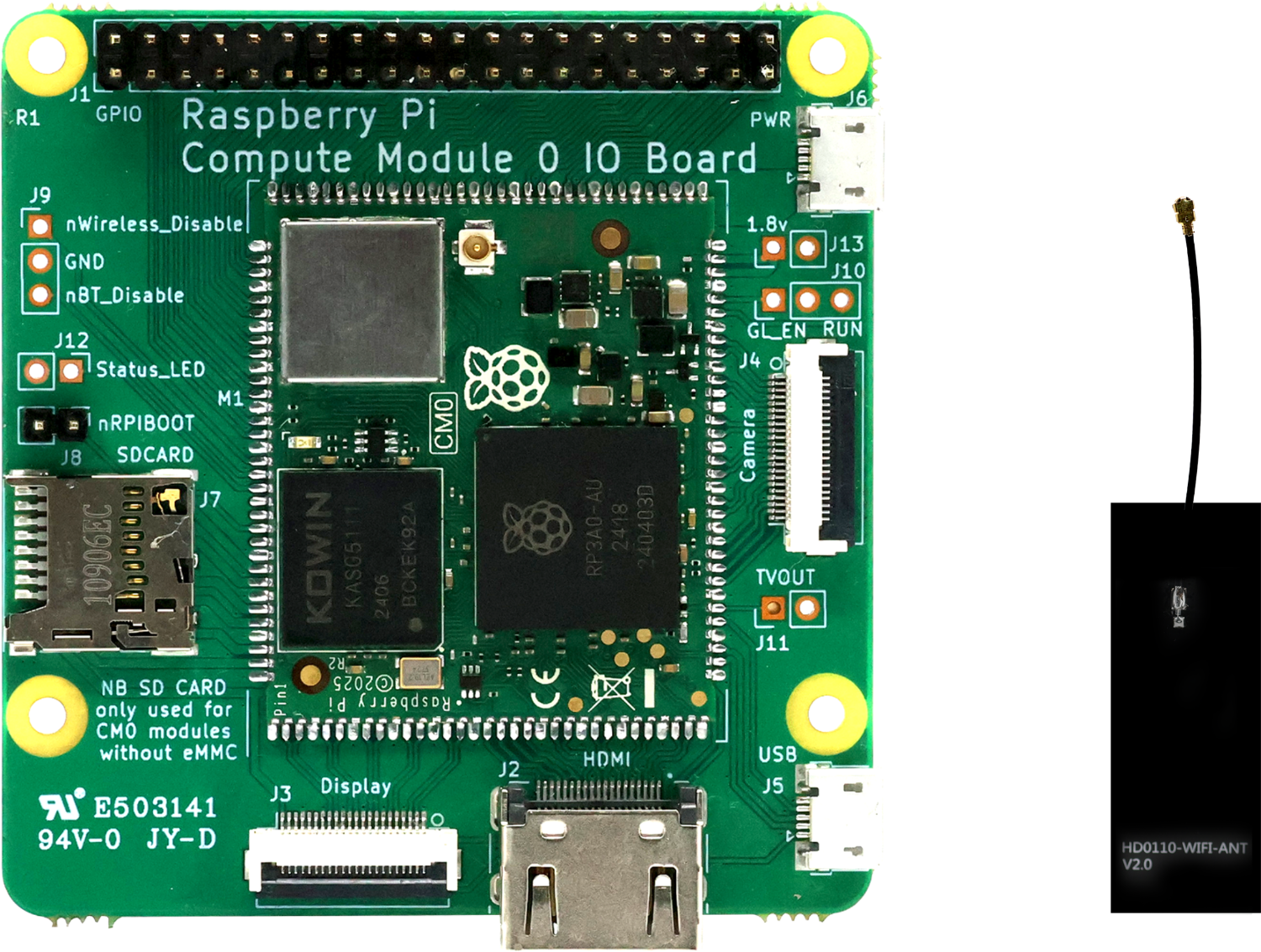

CM0 Dev Board专为低成本嵌入式原型设计打造,提供完整的CM0开发平台。该开发板包含1个Raspberry Pi CM0(简称CM0)、1个Raspberry Pi CM0 IO板(简称CM0IO板)和1个FPC天线。
- Raspberry Pi CM0(512MB SDRAM,8GB eMMC,Wi-Fi/BT)
- Raspberry Pi CM0 IO板
- FPC天线(3.5 dBi)

提示
CM0默认已安装至CM0IO板上,且下文中的CM0IO板均包含CM0。
1.2 特性
CM0 Dev Board的主要特性如下:
1GHz 四核 64位 Arm Cortex-A53 处理器
512MB SDRAM,8GB eMMC
H.264/MPEG-4视频解码(1080p@30帧/秒);H.264编码(1080p@30帧/秒)
OpenGL ES 1.1/2.0 图形处理标准
2.4GHz频段 802.11 b/g/n 无线局域网(Wireless LAN)
蓝牙5.0标准,支持低功耗模式(Bluetooth Low Energy, BLE)
1 x FPC天线,支持通过IPEX插座接入至CM0
1 x HDMI 端口,支持1080p30Hz
1 x Micro USB 端口(J5),USB 2.0接口
1 x Micro USB 端口(J6),电源输入接口
1 x MIPI DSI显示端口
1 x MIPI CSI相机接口
1 x 标准的Raspberry Pi 40-Pin插针
1 x 2-Pin nRPIBOOT插针
低功耗设计
预留LED、TVOUT、nBT_Disable和nWireless_Disable等引脚
硬件设计开源
提示
前期小批量试产的CM0的蓝牙版本为蓝牙4.2,后期批量供货的CM0的蓝牙版本为蓝牙5.0。
2 CM0IO规格
介绍CM0IO板包含的所有接口、外观尺寸和原理图。
2.1 CM0IO板接口
介绍CM0IO板包含的所有接口。
2.1.1 HDMI
CM0IO板包含1个标准的Type-A HDMI接口,兼容HDMI 1.3a标准,分辨率支持1080p 30Hz,支持连接HDMI显示器。
2.1.2 DSI(MIPI显示)
CM0IO板包含1个MIPI DSI接口,22-Pin 0.5mm间距的FPC连接器,支持通过22-Pin的FPC线连接Raspberry Pi Display。
提示
在连接Raspberry Pi Display后需要进行相关的配置才可以正常使用。
2.1.3 CSI(MIPI摄像头)
CM0IO板包含1个MIPI CSI接口,22-Pin 0.5mm间距的FPC连接器,支持通过22-Pin的FPC线连接Raspberry Pi Camera。
提示
在连接Raspberry Pi Camera后需要进行相关的配置才可以正常使用。
2.1.4 Micro-USB(数据)
CM0IO板包含1个Micro-USB(数据)接口,在板上的位置为J5,兼容USB 2.0标准,支持连接标准的USB 2.0外设,最大支持480Mbps的传输速率。
断开CM0IO板的电源,短接nRPIBOOT(J8)的2-Pin插针,再通过此接口连接PC,则CM0将进入烧录模式,对eMMC进行烧录。
2.1.5 Micro-USB(电源)
CM0IO板包含1个Micro-USB(电源)接口,在板上的位置为J6,支持外接5V的电源适配器给CM0IO板供电。
2.1.6 Micro SD卡槽
CM0IO板包含1个Micro SD卡槽,因为Micro SD卡槽仅适用于CM0 Lite,但CM0 Dev Board默认标配8GB eMMC的CM0,故Micro SD卡槽在CM0 Dev Board上为无效接口。
2.1.7 nRPIBOOT插针
CM0IO板包含1个2-Pin nRPIBOOT插针,在板上的位置为J8,引脚定义为nRPIBOOT/GND。
- 通过跳线帽短接nRPIBOOT和GND:重新上电会使CM0进入烧录模式
- 未短接:正常运行模式
2.1.8 Raspberry Pi 40-Pin插针

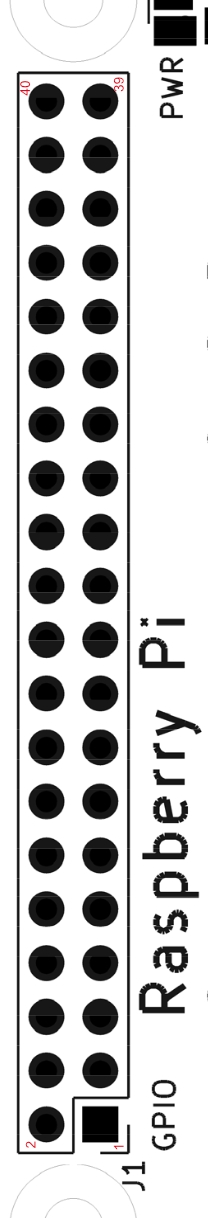

CM0IO板包含1个标准的Raspberry Pi 40-Pin接口,在板上的位置为J1,具体的引脚定义如下表。
![]() | Pin ID | Pin Name | Pin ID | Pin Name |
|---|---|---|---|---|
| 1 | +3.3v | 2 | +5V | |
| 3 | GPIO2 | 4 | +5V | |
| 5 | GPIO3 | 6 | GND | |
| 7 | GPIO4 | 8 | GPIO14 | |
| 9 | GND | 10 | GPIO15 | |
| 11 | GPIO17 | 12 | GPIO18 | |
| 13 | GPIO27 | 14 | GND | |
| 15 | GPIO22 | 16 | GPIO23 | |
| 17 | +3.3V | 18 | GPIO24 | |
| 19 | GPIO10 | 20 | GND | |
| 21 | GPIO9 | 22 | GPIO25 | |
| 23 | GPIO11 | 24 | GPIO8 | |
| 25 | GND | 26 | GPIO7 | |
| 27 | ID_SD | 28 | ID_SC | |
| 29 | GPIO5 | 30 | GND | |
| 31 | GPIO6 | 32 | GPIO12 | |
| 33 | GPIO13 | 34 | GND | |
| 35 | GPIO19 | 36 | GPIO16 | |
| 37 | GPIO26 | 38 | GPIO20 | |
| 39 | GND | 40 | GPIO21 |
2.1.9 预留的引脚
CM0IO板包含多个可用的引脚,支持用户进行外部扩展。
2.1.9.1 Wi-Fi & BT引脚
CM0IO板包含3-Pin的Wi-Fi & BT引脚,在板上的位置为J9,引脚定义为nWireless_Disable/GND/nBT_Disable,具体功能如下:
- 短接nWireless_Disable和GND:关闭Wi-Fi功能
- 短接nBT_Disable和GND:关闭蓝牙功能
2.1.9.2 GLOBAL_EN & RUN_PG引脚
CM0IO板包含3-Pin的GLOBAL_EN & RUN_PG引脚,在板上的位置为J10,引脚定义为GLOBAL_EN/GND/RUN_PG,具体功能如下:
- 短接GLOBAL_EN和GND:短接时间超过1ms,使CM0断电重启
- 短接RUN_PG和GND:复位CM0
2.1.9.3 TV_OUT引脚
CM0IO板包含2-Pin的TV_OUT引脚,在板上的位置为J11,引脚定义为TV_OUT/GND,支持扩展1路复合视频信号。
2.1.9.4 Status_LED引脚
CM0IO板包含2-Pin的Status_LED引脚,在板上的位置为J12,引脚定义为Status_LED/GND,支持扩展CM0的LED状态查询端口。
2.1.9.5 1.8v电源引脚
CM0IO板包含2-Pin的1.8v电源引脚,在板上的位置为J13,引脚定义为1.8v/GND,支持扩展1路1.8v电源输出。
2.1.10 无线
CM0IO板默认开启Wi-Fi和蓝牙功能,安装FPC天线后可正常使用。
- 2.4 GHz频段 IEEE 802.11 b/g/n 无线局域网
- 蓝牙5.0标准(支持BLE低功耗模式)
提示
前期小批量试产的CM0的蓝牙版本为蓝牙4.2,后期批量供货的CM0的蓝牙版本为蓝牙5.0。
若用户需要禁用Wi-Fi或者蓝牙,可通过短接CM0IO板上预留的引脚来实现。
- 短接nWireless_Disable和GND:关闭Wi-Fi功能
- 短接nBT_Disable和GND:关闭蓝牙功能
2.2 CM0IO板尺寸

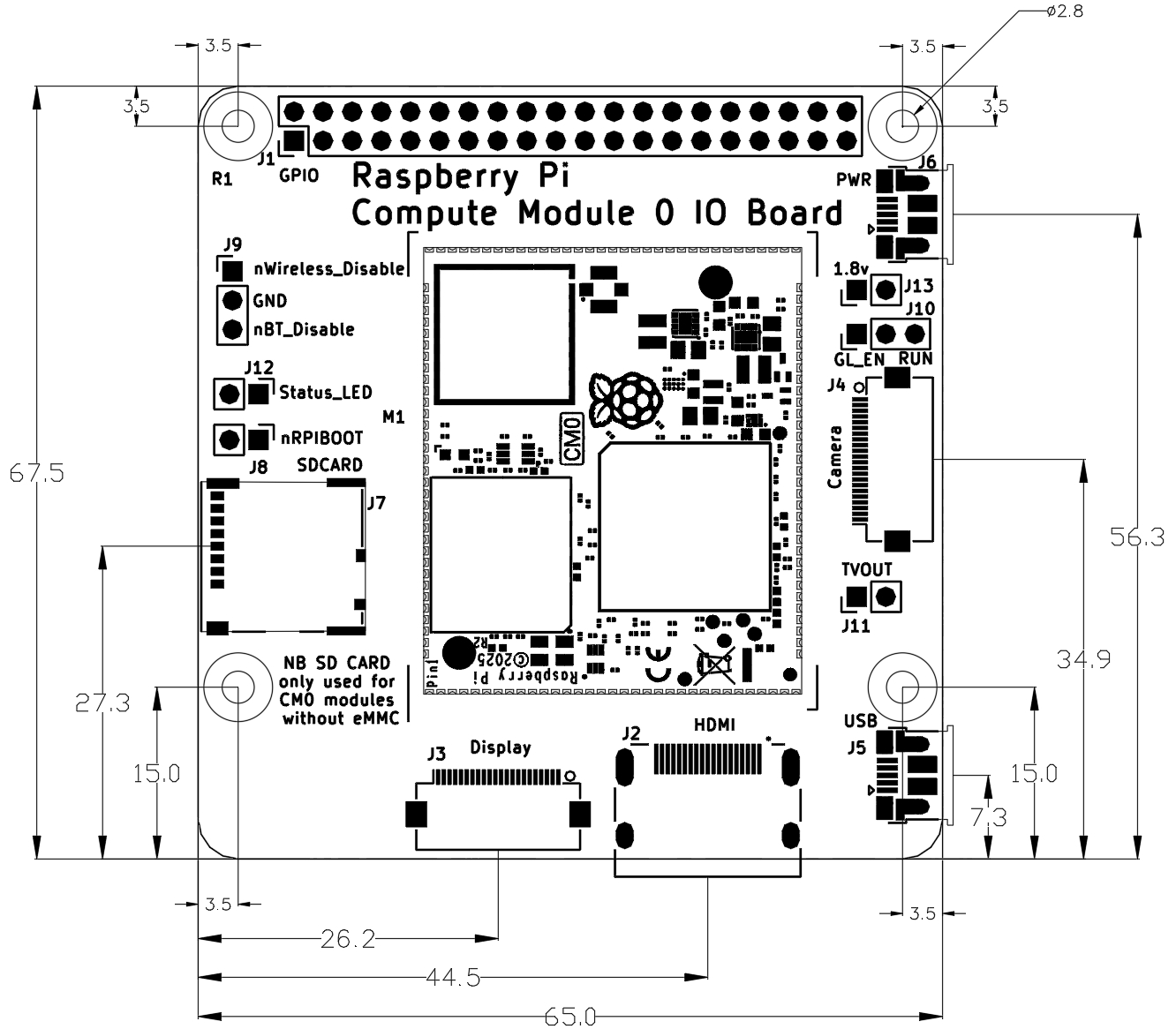

CM0IO板尺寸为67.5 mm × 65 mm,具体的尺寸信息如下图。
单位:mm

2.3 CM0IO板功耗
对CM0IO板在不同状态下的功耗进行了测试,具体如下表。
| 操作系统 | 测试条件 | 输入电压 | 输入电流 | 功耗 |
|---|---|---|---|---|
| Raspberry Pi OS(Lite) 64-bit-bookworm | 空载 | 4.97 V | 97.73 mA | 0.49 W |
| 仅连接键盘 | 4.97 V | 105.03 mA | 0.52 W | |
| 连接键盘和HDMI | 4.96 V | 121.61 mA | 0.60 W | |
| 连接键盘、HDMI和Wi-Fi | 4.96 V | 146.84 mA | 0.73 W | |
| 连接键盘、HDMI和Wi-Fi,并增加Wi-Fi压力测试 | 4.96 V | 282.93 mA | 1.40 W | |
| 连接键盘、HDMI和Wi-Fi,并增加CPU压力测试 | 4.91 V | 369.99 mA | 1.82 W | |
| 连接键盘、HDMI和Wi-Fi,并增加Wi-Fi压力测试和CPU压力测试 | 4.90 V | 480.56 mA | 2.36 W |

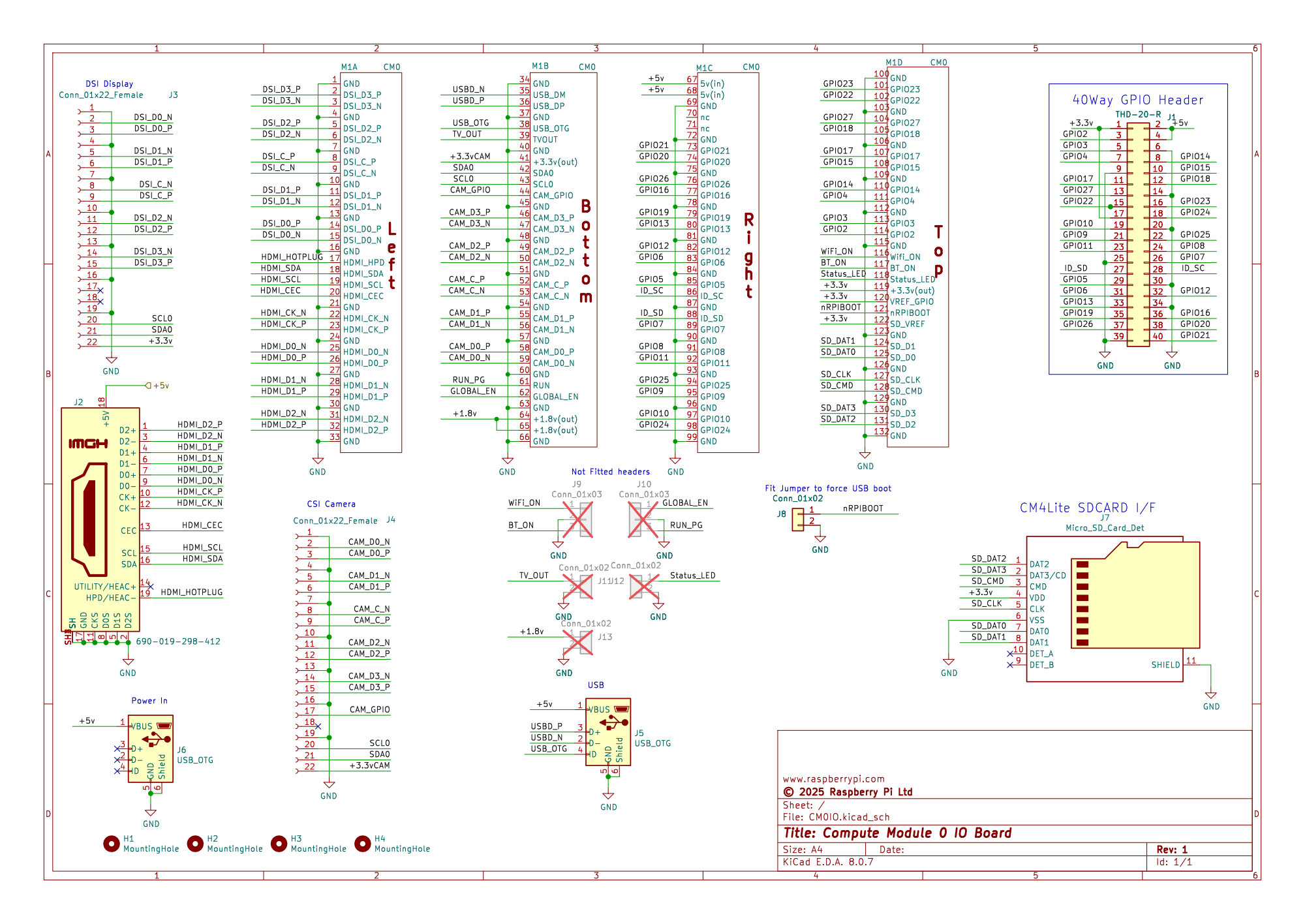

2.4 CM0IO板原理图

3 FPC天线规格
介绍FPC天线的规格和外观尺寸。
3.1 FPC天线规格
| 参数 | 规格 |
|---|---|
| 天线形式 | FPC+Cable |
| 工作频段(MHz) | 2400 ~ 2500, 5150 ~ 5850 |
| 增益(dBi) | 2450MHz:3.5 5500MHz: 3.1 |
| 天线效率(%) | 2450MHz:51.5 5500MHz: 43.5 |
| 电压驻波比 | < 2.5:1 |
| 极化方式 | 线极化 |
| 辐射方向 | 全向 |
| 馈电阻抗(ohm) | 50 |
| 功率容量(dBm) | 33 |
| 天线接口 | IPEX-1 |
| 天线尺寸 (mm) | 59.45 x 21.7 |
| 重量(g) | 5 |
| 工作温度(℃) | -30°-70° |
| 储存温度(℃) | -30°-70° |
3.2 FPC天线尺寸
单位:mm

4 订购编码
| 型号 | 配置 |
|---|---|
| Raspberry Pi Compute Module Zero Development Board | Raspberry Pi CM0(CM0100008,512MB SDRAM,8GB eMMC,Wi-Fi/BT) + Raspberry Pi CM0 IO板 + FPC天线 |
