3 启动设备

本章介绍连接线缆和启动设备的具体操作。

3.1 连接线缆

介绍线缆的连接方法。

准备工作：

• 已获取待连接的网线（M12端子转RJ45）和电源&I/O线（M12端子转裸线）。
• 已准备DC 24V 2A的电源适配器和辅助接线的连接器。
• 按需准备电源&I/O线所需的连接器和接线工具。

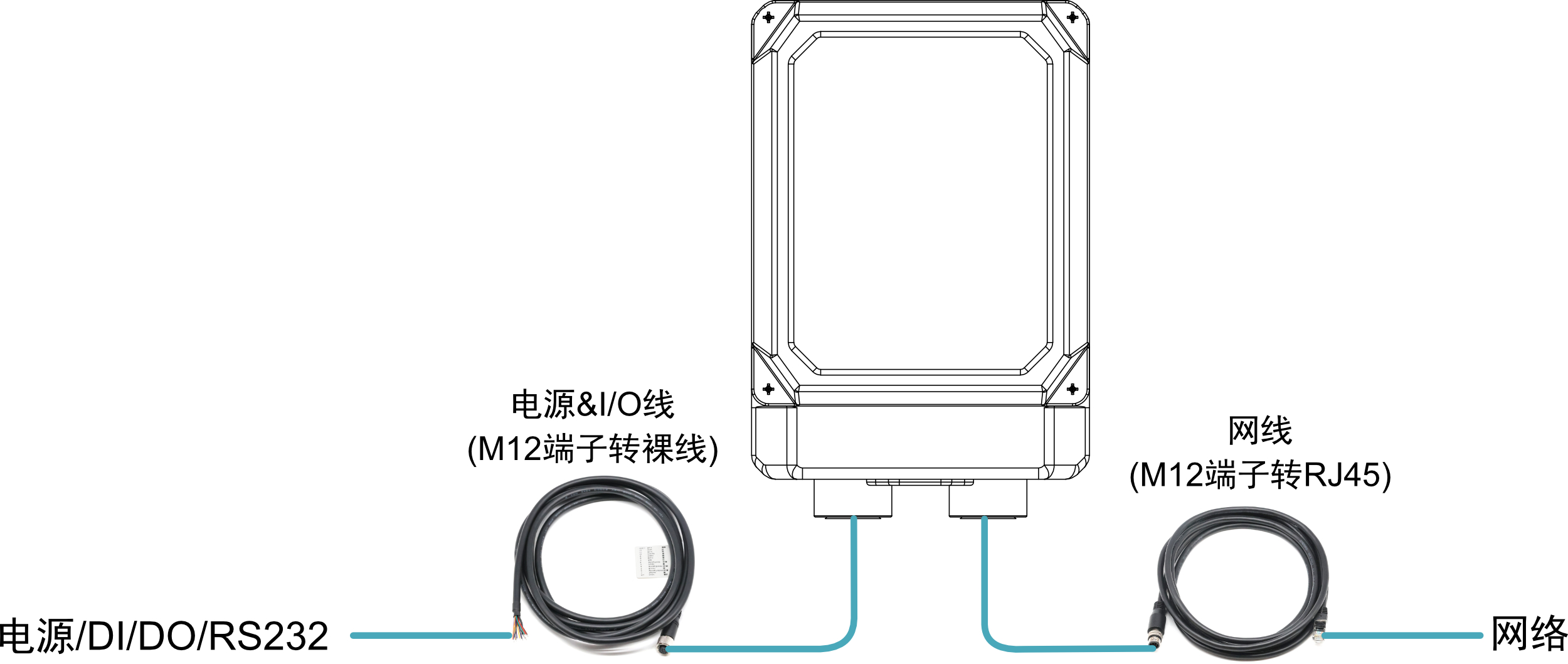

连接线缆示意图：

各接口的引脚定义及连线的具体方法，请参见1.6接口。

提示

不同批次的网线，颜色可能不同。

3.2 首次启动系统

ED-AIC3000系列设备无电源开关，接入电源后，系统将会开始启动。

• 电源指示灯常亮，表示设备已正常供电。
• 工作状态指示灯常亮，表示系统正常启动。

系统启动后，默认使用用户名和密码进行登录，因为相机无法连接显示器，故需要通过PC远程登录系统。
ED-AIC3000系列设备出厂镜像默认使能VNC，并将设备IP设置为静态IP：192.168.1.10，用户可以通过VNC来远程连接设备，并进入设备的桌面系统。具体的操作参考通过VNC远程连接到桌面。

提示

默认用户名：pi；默认密码：raspberry。
