ED-AIC3000

基于Raspberry Pi CM5的工业智能相机

  • Broadcom BCM2712 4核ARM Cortex-A76 (ARM v8) 64位2.4GHz SoC
  • 高达16GB LPDDR4 RAM和64GB的eMMC
  • 采用1200万像素和最高70 FPS采样率的高分辨率图像传感器,可超快速进行图像采集
  • 可选配液态自动对焦模组实现自动变焦
  • 集成模块化光源设计,每组光源可独立控制
  • 光源支持3种颜色可选
  • 采用亮场和暗场模式,可在正常、蚀刻、高光或纹理化表面实现最佳打光效果
  • 高质量的工业蓝色铝合金外壳,支持支架安装

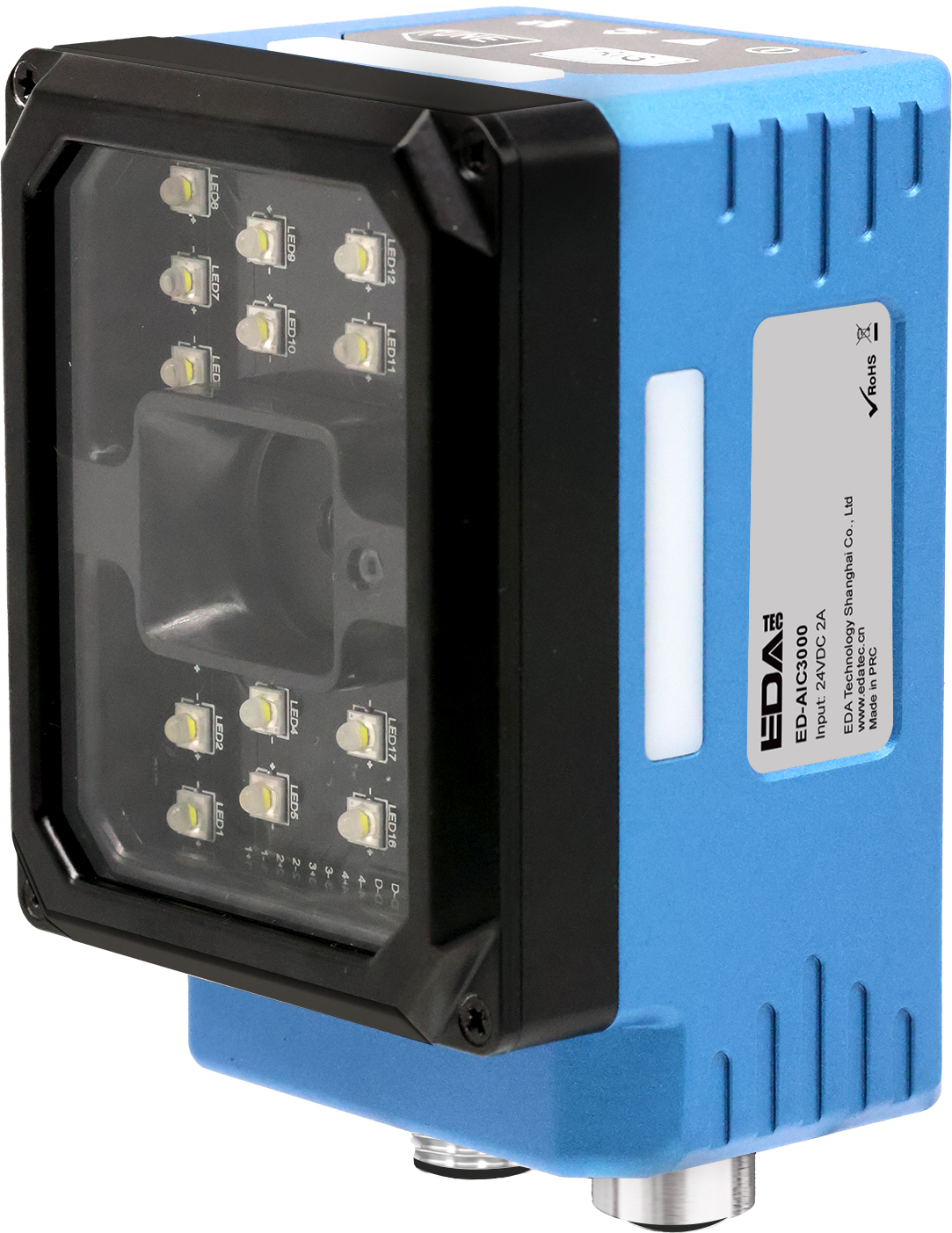

AIC3000-1

规格参数

系统
CPUBroadcom BCM2712 4核Cortex-A76 (ARM v8) 64位2.4GHz SoC
VPUH.265 (HEVC),最高支持4Kp60解码
GPUOpenGL ES 3.1 & Vulkan 1.2
内存2GB/4GB/8GB/16GB LPDDR4-4267 SDRAM可选
存储16GB/32GB/64GB eMMC闪存可选
软件参数
操作系统Raspberry Pi OS 64-bit
通信协议支持Ethernet/IP、 Modbus TCP、 TCP/IP和MC
面板I/O
电源IO接口 (12-Pin)1 x 电源IO接口,12-Pin 航空连接器,通过连接电源IO线 (12-Pin的M12母头转裸线) 来接入外部信号,信号包含电源输入、RS232、DI和DO等
  • 1 x DC IN:2-Pin针脚,支持10V~30V输入,信号定义为DC-/DC+
  • 1 x RS232:3-Pin针脚,信号定义为TX/RX/GND
  • 1 x DI:2-Pin针脚,信号定义为DI/COMMON
  • 2 x DO:3-Pin针脚,信号定义为DO1/DO2/COMMON
  • 1 x Trigger:外部触发信号
  • 1 x External Strobe:屏闪控制信号
通信接口 (8-Pin)1 x 通信接口,8-Pin 航空连接器,通过连接网线 (8-Pin的M12公头转RJ45) 使相机接入网络
光源和镜头
光源4个LED光源区域,每个区域的光源支持独立配置
光源颜色为红色、蓝色和白色可选
镜头M12固定焦距镜头和带液态模组变焦的M12固定焦距镜头可选
按键和指示灯
TUNE1 x 调节按键,一键式自动对焦按键
TRIG1 x 触发按键,相机触发按键
电源指示灯1 x 电源指示灯,用于查看相机上电和断电的状态
故障指示灯1 x 故障指示灯,用于查看相机的故障状态
工作状态指示灯1 x 工作状态指示灯,用于查看相机的工作状态
网络指示灯2 x 网络指示灯,用于查看网络的连接和数据通信的状态
性能特征
图像传感器12MP
采集速率高达70 FPS
瞄准点十字红色激光
偏振片半偏振片和全偏振片可选
电气参数
输入电压10V ~ 30V DC
最大功耗36W (Max)
机械参数
尺寸85mm x 60mm x 45.9mm
重量约330g
安装方式支架安装,可选配安装支架
环境参数&法规
工作温度0°C ~ 45°C
存储温度-4°C ~ 60°C
工作环境湿度5% ~ 90% (非冷凝)
防护等级IP65
抗冲击性EN 60068-2-27,30 g;11毫秒;每个轴向3次冲击
抗振性EN 60068-2-6,14 mm @ 2 ~ 10 Hz,1.5mm @ 13 ~ 55 Hz
2 g @ 70 ~ 500 Hz;每个轴2向2小时
认证
  • FCC
    • FCC 47 CFR Part 15 Subpart B
  • CE
    • EN IEC 62368-1/EN IEC 62311/EN IEC 61000-3-2/EN IEC 61000-3-3
    • EN 55032/EN 55035
    • EN 301 489-1/EN 301 489-3/EN 301 489-17/EN 301 489-52
    • EN 301 328/EN 301 440/EN 301 511/EN 301 908-1/EN 301 908-2

系统框图

aic3000-diagram

产品尺寸

单位:mm

aic3000-dimension

订购编码

aic3000-orderingcode

可选配件

可根据实际需要选配线材和安装配件。

订购编码描述图片
ED-ACC-AIC-ETH-A-038-Pin M12公头转RJ45的网线-3米aic2000-5.png
ED-ACC-AIC-ETH-A-058-Pin M12公头转RJ45的网线-5米
ED-ACC-AIC-ETH-A-108-Pin M12公头转RJ45的网线-10米
ED-ACC-AIC-ETH-A-158-Pin M12公头转RJ45的网线-15米
ED-ACC-AIC-PWR-A-0312-Pin M12母头转裸线的电源IO线-3米aic2000-6.png
ED-ACC-AIC-PWR-A-0512-Pin M12母头转裸线的电源IO线-5米
ED-ACC-AIC-PWR-A-1012-Pin M12母头转裸线的电源IO线-10米
ED-ACC-AIC-PWR-A-1512-Pin M12母头转裸线的电源IO线-15米
ED-ACC-AIC-POL-002全偏振片
ED-ACC-AIC-DW-FIX0021 x 螺丝M4*8 + 3 x 垫片
1 x 螺丝M6*10 + 1 x T型螺母

包装清单

  • 1 x ED-AIC3000主机
